法国Schneider

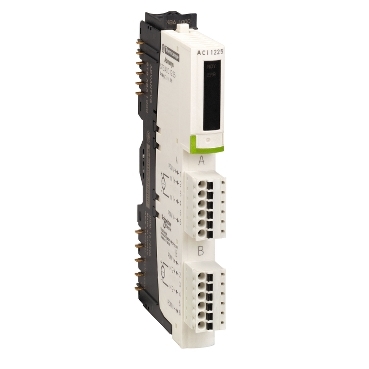

Schneider STBACI1225K
型号: STBACI1225K
模拟输入STB的基本设置，4-20mA，2 E，10位
Schneider STBACI1225K 基本属性
净重：0.136 KG
毛重：0.163 KG
长度：70 mm
宽度：128 mm
高度：14 mm
Schneider STBACI1225K 主要特点
- 系列：
- Advantys STB Dezentrale E/A -Plattform
- 产品或组件类型：
- Basis-Kit Analogeingang
- 试剂盒组成：
- STBXTS1100, 6-polige Schraubklemmenleiste
- Befestigungsbasis STBXBA1000
- STBXTS2100, 6-polige Federzugklemmenleiste
- Modul STBACI1225
- 信使：
- Strom 4 - 20 mA
- 模拟输入数量：
- 2
- 模拟输入的分辨率：
- 10 Bit
- 类型筛选器：
- Einzeltiefpass-Eingangsfilter 25 Hz
Schneider STBACI1225K 主要特点
- 系列：
- Advantys STB Dezentrale E/A -Plattform
- 产品或组件类型：
- Basis-Kit Analogeingang
- 试剂盒组成：
- STBXTS1100, 6-polige Schraubklemmenleiste
- Befestigungsbasis STBXBA1000
- STBXTS2100, 6-polige Federzugklemmenleiste
- Modul STBACI1225
- 信使：
- Strom 4 - 20 mA
- 模拟输入数量：
- 2
- 模拟输入的分辨率：
- 10 Bit
- 类型筛选器：
- Einzeltiefpass-Eingangsfilter 25 Hz
Schneider STBACI1225K 其他功能
- 绝对最大输入：
- 25 mA/50 V DC
- [tA]响应时间：
- 5 ms
- 冷交换：
- Ja
- 热插拔预留：
- Nein für Basis-NIMs
- 数据格式：
- EN 61131-2
- IEC 61131-2
- 更新时间：
- 10 ms
- 积分线性：
- +/- 0,2 %FS
- 微分线性：
- Einförmig
- 输入阻抗：
- <= 300 Ohm
- 传感器的供电电流：
- 100 mA jeweils pro Eingangskanal
- 绝对测量误差：
- +/- 0,5 % der Gesamtskala 25°C
- 温度偏差：
- +/-0,01 %/°C
- 通道和逻辑端口之间的隔离：
- 1500 V für 1 Minute
- 通道和传感器连接之间的绝缘：
- 30 V
- 满足要求：
- 2 Eingangsworte
- 产品兼容性：
- Befestigungsbasis STBXBA1000
- Spannungsverteilungsmodul STBPDT3100/3105
- [UH，nom]额定辅助电压：
- 24 V DC
- 供给：
- Spannungsverteilungsmodul
- 功耗：
- 30 mA bei 5 V DC für Logikanschluss
- 标记：
- CE
- 浪涌类别：
- II
- LED状态指示灯：
- 1 LED (grün) Modulstatus (RDY)
- 深度：
- 70 mm
- 身高：
- 13,9 mm
- 宽度：
- 128,3 mm
Schneider STBACI1225K 其他功能
- 绝对最大输入：
- 25 mA/50 V DC
- [tA]响应时间：
- 5 ms
- 冷交换：
- Ja
- 热插拔预留：
- Nein für Basis-NIMs
- 数据格式：
- EN 61131-2
- IEC 61131-2
- 更新时间：
- 10 ms
- 积分线性：
- +/- 0,2 %FS
- 微分线性：
- Einförmig
- 输入阻抗：
- <= 300 Ohm
- 传感器的供电电流：
- 100 mA jeweils pro Eingangskanal
- 绝对测量误差：
- +/- 0,5 % der Gesamtskala 25°C
- 温度偏差：
- +/-0,01 %/°C
- 通道和逻辑端口之间的隔离：
- 1500 V für 1 Minute
- 通道和传感器连接之间的绝缘：
- 30 V
- 满足要求：
- 2 Eingangsworte
- 产品兼容性：
- Befestigungsbasis STBXBA1000
- Spannungsverteilungsmodul STBPDT3100/3105
- [UH，nom]额定辅助电压：
- 24 V DC
- 供给：
- Spannungsverteilungsmodul
- 功耗：
- 30 mA bei 5 V DC für Logikanschluss
- 标记：
- CE
- 浪涌类别：
- II
- LED状态指示灯：
- 1 LED (grün) Modulstatus (RDY)
- 深度：
- 70 mm
- 身高：
- 13,9 mm
- 宽度：
- 128,3 mm
Schneider STBACI1225K 装配
- 产品认证：
- C-Tick
- UL
- CSA
- FM Klasse 1 Division 2
- ATEX Kat. 3G
- 污染程度：
- 2 entspricht IEC 60664-1
- 工作高度：
- <= 2.000 m
- Schutzart (IP)：
- IP20 entspricht IEC 61131-2 class 1
- 工作环境温度：
- 0…60 °C
- 操作环境温度：
- 32 - 140 °F ohne Leistungsminderung
- 储存环境温度：
- -40…85 °C ohne Leistungsminderung
- 储存环境温度：
- -40 - 185 °F ohne Leistungsminderung
- 相对湿度：
- 95 % bei 60 °C ohne Kondensation
- 抗振动性：
- +/-0,35 mm bei 10…58 Hz
- 3 gn bei 58…150 Hz auf 35 x 7,5 mm symmetrische DIN-Schiene
- 5 gn bei 58…150 Hz auf 35 x 15 mm symmetrische DIN-Schiene
- 抗冲击性：
- 30 gn für 11 ms entspricht IEC 88 Anmerkung 2-27
Schneider STBACI1225K 装配
- 产品认证：
- C-Tick
- UL
- CSA
- FM Klasse 1 Division 2
- ATEX Kat. 3G
- 污染程度：
- 2 entspricht IEC 60664-1
- 工作高度：
- <= 2.000 m
- Schutzart (IP)：
- IP20 entspricht IEC 61131-2 class 1
- 工作环境温度：
- 0…60 °C
- 操作环境温度：
- 32 - 140 °F ohne Leistungsminderung
- 储存环境温度：
- -40…85 °C ohne Leistungsminderung
- 储存环境温度：
- -40 - 185 °F ohne Leistungsminderung
- 相对湿度：
- 95 % bei 60 °C ohne Kondensation
- 抗振动性：
- +/-0,35 mm bei 10…58 Hz
- 3 gn bei 58…150 Hz auf 35 x 7,5 mm symmetrische DIN-Schiene
- 5 gn bei 58…150 Hz auf 35 x 15 mm symmetrische DIN-Schiene
- 抗冲击性：
- 30 gn für 11 ms entspricht IEC 88 Anmerkung 2-27
Schneider STBACI1225K 包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 2,79 cm
- VPE 1宽度：
- 8,13 cm
- VPE 1长度：
- 13,21 cm
- VPE 1重量：
- 140 g
- VPE 2类型：
- S02
- VPE 2数量：
- 28
- VPE 2高度：
- 15 cm
- VPE 2宽度：
- 30 cm
- VPE 2长度：
- 40 cm
- VPE 2重量：
- 4,262 kg
- VPE 3类型：
- P06
- VPE 3数量：
- 448
- VPE 3高度：
- 75,0 cm
- VPE 3宽度：
- 40,0 cm
- VPE 3长度：
- 80,0 cm
- VPE 3重量：
- 85,928 kg
Schneider STBACI1225K 包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 2,79 cm
- VPE 1宽度：
- 8,13 cm
- VPE 1长度：
- 13,21 cm
- VPE 1重量：
- 140 g
- VPE 2类型：
- S02
- VPE 2数量：
- 28
- VPE 2高度：
- 15 cm
- VPE 2宽度：
- 30 cm
- VPE 2长度：
- 40 cm
- VPE 2重量：
- 4,262 kg
- VPE 3类型：
- P06
- VPE 3数量：
- 448
- VPE 3高度：
- 75,0 cm
- VPE 3宽度：
- 40,0 cm
- VPE 3长度：
- 80,0 cm
- VPE 3重量：
- 85,928 kg
Schneider STBACI1225K 合同担保
- 保证：
- 18 months
Schneider STBACI1225K 合同担保
- 保证：
- 18 months
