法国Schneider

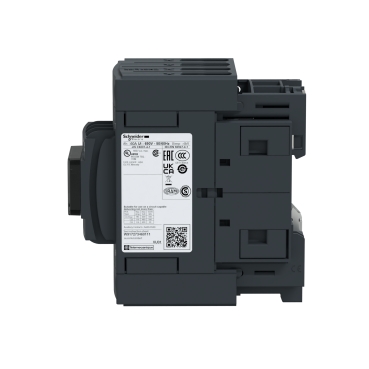

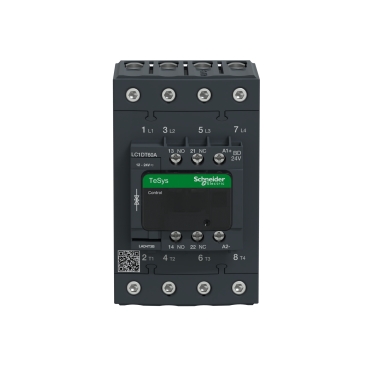

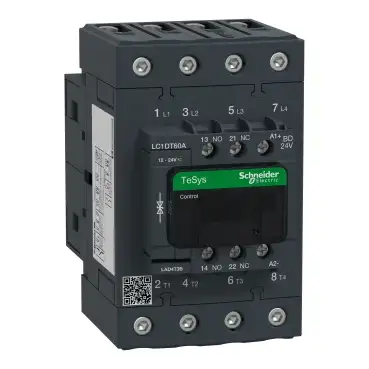

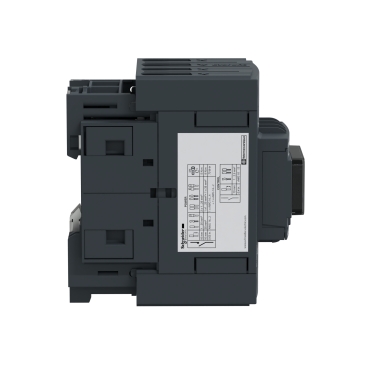

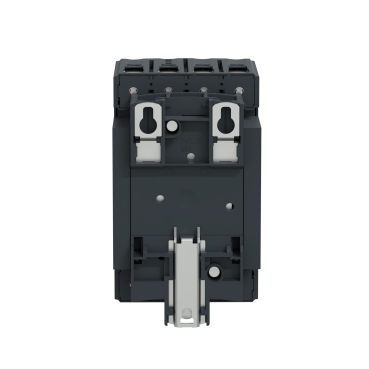

Schneider LC1DT60ABD
型号: LC1DT60ABD
参考面价： 346.00 EUR
电源接触器，4p+1S+1Ö，60A/AC1，线圈24V DC
- 产品的环保性更多信息
Schneider LC1DT60ABD 基本属性
净重：1.165 KG
长度：120 mm
宽度：70 mm
高度：122 mm
Schneider LC1DT60ABD 主要特点
- 系列：
- TeSys
- TeSys Deca
- 系列：
- TeSys Deca
- 产品或组件类型：
- Schütz
- 设备的简短描述：
- LC1D
- 接触器的应用：
- Ohmsche Last
- 使用类别：
- AC-1
- 电杆说明：
- 4P
- [Ue]工作设计电压：
- Stromkreis: <= 690 V AC 25 - 400 Hz
- Stromkreis: <= 300 V DC
- [Ie]操作设计流程：
- 60 A (bei <60 °C) bei <= 440 V AC AC-1 für Stromkreis
- [Uc]控制电路电压：
- 24 V DC
Schneider LC1DT60ABD 主要特点
- 系列：
- TeSys
- TeSys Deca
- 系列：
- TeSys Deca
- 产品或组件类型：
- Schütz
- 设备的简短描述：
- LC1D
- 接触器的应用：
- Ohmsche Last
- 使用类别：
- AC-1
- 电杆说明：
- 4P
- [Ue]工作设计电压：
- Stromkreis: <= 690 V AC 25 - 400 Hz
- Stromkreis: <= 300 V DC
- [Ie]操作设计流程：
- 60 A (bei <60 °C) bei <= 440 V AC AC-1 für Stromkreis
- [Uc]控制电路电压：
- 24 V DC
Schneider LC1DT60ABD 其他功能
- 兼容性代码：
- LC1D
- 动力支柱触点组成：
- 4 S
- 安全罩：
- Mit
- [ih]露天的常规热流：
- 10 A (bei 60 °C) für Signalschaltkreis
- 60 A (bei 60 °C) für Stromkreis
- [Irms]：
- 140 A AC für Signalschaltkreis entspricht IEC 60947-5-1
- 250 A DC für Signalschaltkreis entspricht IEC 60947-5-1
- 800 A bei 440 V für Stromkreis entspricht IEC 60947
- 额定中断容量：
- 800 A bei 440 V für Stromkreis entspricht IEC 60947
- [Icw]设计短期电流电阻：
- 320 A 40 °C - 10 s für Stromkreis
- 720 A 40 °C - 1 s für Stromkreis
- 72 A 40 °C - 10 min für Stromkreis
- 165 A 40 °C - 1 min für Stromkreis
- 100 A - 1 s für Signalschaltkreis
- 120 A - 500 ms für Signalschaltkreis
- 140 A - 100 ms für Signalschaltkreis
- 相关套期保值：
- 10 A gG für Signalschaltkreis entspricht IEC 60947-5-1
- 80 A gG bei <= 690 V Koordination Typ 1 für Stromkreis
- 80 A gG bei <= 690 V Koordination Typ 2 für Stromkreis
- 平均阻抗：
- 1,6 MOhm - Ith 60 A 50 Hz für Stromkreis
- 每极功率损耗：
- 5,8 W AC-1
- [Ui]设计绝缘电压：
- Stromkreis: 600 V CSA zertifiziert
- Stromkreis: 600 V UL zertifiziert
- Signalschaltkreis: 690 V entspricht IEC 60947-1
- Signalschaltkreis: 600 V CSA zertifiziert
- Signalschaltkreis: 600 V UL zertifiziert
- Stromkreis: 690 V entspricht IEC 60947-4-1
- 浪涌类别：
- III
- 污染程度：
- 3
- [Uimp]设计抗震性：
- 6 kV entspricht IEC 60947
- 安全级别：
- B10d = 1369863 Zyklen Schütz mit Nennlast entspricht EN/ISO 13849-1
- B10d = 20000000 Zyklen Schütz mit mechanischer Last entspricht EN/ISO 13849-1
- 机械使用寿命：
- 10 Mcycles
- 电气使用寿命：
- 0,7 Mcycles 60 A AC-1 bei Ue <= 440 V
- 控制电路类型：
- DC Standard
- 线圈技术：
- Integrierte bidirektionaler Spitzenbegrenzungsdioden-Suppressor
- 控制电路电压限制：
- 0,1 - 0,3 Uc (-40…70 °C):Abfallspannung DC
- 0,75 - 1,25 Uc (-40…60 °C):Betrieb DC
- 1 - 1,25 Uc (60…70 °C):Betrieb DC
- 张力功率（W）：
- 19 W (bei 20 °C)
- 保持功耗（W）：
- 7,4 W bei 20 °C
- 运行时间：
- 50 ±15 % ms Schließung
- 16 - 24 ms Öffnung
- 时间常数：
- 34 ms
- 最大工作速率：
- 3600 cyc/h 60 °C
- 终端：
- Steuerkreis: Schraubklemmenleisten 2 1…2,5 mm² - Kabelfestigkeit: flexibel mit Kabelende
- Steuerkreis: Schraubklemmenleisten 1 1…4 mm² - Kabelfestigkeit: flexibel ohne Kabelende
- Steuerkreis: Schraubklemmenleisten 2 1…4 mm² - Kabelfestigkeit: flexibel ohne Kabelende
- Steuerkreis: Schraubklemmenleisten 1 1…4 mm² - Kabelfestigkeit: flexibel mit Kabelende
- Steuerkreis: Schraubklemmenleisten 1 1…4 mm² - Kabelfestigkeit: starr ohne Kabelende
- Steuerkreis: Schraubklemmenleisten 2 1…4 mm² - Kabelfestigkeit: starr ohne Kabelende
- Stromkreis: EverLink BTR-Schraubsteckverbinder 1 1…35 mm² - Kabelfestigkeit: flexibel ohne Kabelende
- Stromkreis: EverLink BTR-Schraubsteckverbinder 2 1…25 mm² - Kabelfestigkeit: flexibel ohne Kabelende
- Stromkreis: EverLink BTR-Schraubsteckverbinder 1 1…35 mm² - Kabelfestigkeit: flexibel mit Kabelende
- Stromkreis: EverLink BTR-Schraubsteckverbinder 2 1…25 mm² - Kabelfestigkeit: flexibel mit Kabelende
- Stromkreis: EverLink BTR-Schraubsteckverbinder 1 1…35 mm² - Kabelfestigkeit: starr ohne Kabelende
- Stromkreis: EverLink BTR-Schraubsteckverbinder 2 1…25 mm² - Kabelfestigkeit: starr ohne Kabelende
- [M] 拧紧力矩：
- Steuerkreis: 1,7 Nm - auf EverLink BTR-Schraubsteckverbinder - mit Schraubenzieher flach Ø 6
- Steuerkreis: 1,7 Nm - auf EverLink BTR-Schraubsteckverbinder - mit Schraubenzieher Philips Nr. 2
- Stromkreis: 8 Nm - auf EverLink BTR-Schraubsteckverbinder - Kabel 25…35 mm² Sechskant Schraubenkopf 4 mm
- Stromkreis: 5 Nm - auf EverLink BTR-Schraubsteckverbinder - Kabel 1…25 mm² Sechskant Schraubenkopf 4 mm
- Steuerkreis: 1,7 Nm - auf EverLink BTR-Schraubsteckverbinder - mit Schraubenzieher Position Nr. 2
- Stromkreis: 2,5 Nm - auf EverLink BTR-Schraubsteckverbinder - mit Schraubenzieher Position Nr. 2
- 建立辅助联系人：
- 1 S + 1 Ö
- 辅助触点类型：
- Typ mechanisch verbunden 1 S + 1 Ö entspricht IEC 60947-5-1
- Typ Spiegelkontakt 1 Ö entspricht IEC 60947-4-1
- 信号电路频率：
- 25 - 400 Hz
- 最小开关电压：
- 17 V for Signalschaltkreis
- 最小开关电流：
- 5 mA for Signalschaltkreis
- 绝缘电阻：
- > 10 MOhm for Signalschaltkreis
- 非重叠时间：
- 1,5 ms bei Aberregung zwischen Schließer- und Öffnerkontakt
- 1,5 ms bei Ansteuerung zwischen Schließer- und Öffnerkontakt
- 安装支架：
- Platte
- Schiene
Schneider LC1DT60ABD 其他功能
- 兼容性代码：
- LC1D
- 动力支柱触点组成：
- 4 S
- 安全罩：
- Mit
- [ih]露天的常规热流：
- 10 A (bei 60 °C) für Signalschaltkreis
- 60 A (bei 60 °C) für Stromkreis
- [Irms]：
- 140 A AC für Signalschaltkreis entspricht IEC 60947-5-1
- 250 A DC für Signalschaltkreis entspricht IEC 60947-5-1
- 800 A bei 440 V für Stromkreis entspricht IEC 60947
- 额定中断容量：
- 800 A bei 440 V für Stromkreis entspricht IEC 60947
- [Icw]设计短期电流电阻：
- 320 A 40 °C - 10 s für Stromkreis
- 720 A 40 °C - 1 s für Stromkreis
- 72 A 40 °C - 10 min für Stromkreis
- 165 A 40 °C - 1 min für Stromkreis
- 100 A - 1 s für Signalschaltkreis
- 120 A - 500 ms für Signalschaltkreis
- 140 A - 100 ms für Signalschaltkreis
- 相关套期保值：
- 10 A gG für Signalschaltkreis entspricht IEC 60947-5-1
- 80 A gG bei <= 690 V Koordination Typ 1 für Stromkreis
- 80 A gG bei <= 690 V Koordination Typ 2 für Stromkreis
- 平均阻抗：
- 1,6 MOhm - Ith 60 A 50 Hz für Stromkreis
- 每极功率损耗：
- 5,8 W AC-1
- [Ui]设计绝缘电压：
- Stromkreis: 600 V CSA zertifiziert
- Stromkreis: 600 V UL zertifiziert
- Signalschaltkreis: 690 V entspricht IEC 60947-1
- Signalschaltkreis: 600 V CSA zertifiziert
- Signalschaltkreis: 600 V UL zertifiziert
- Stromkreis: 690 V entspricht IEC 60947-4-1
- 浪涌类别：
- III
- 污染程度：
- 3
- [Uimp]设计抗震性：
- 6 kV entspricht IEC 60947
- 安全级别：
- B10d = 1369863 Zyklen Schütz mit Nennlast entspricht EN/ISO 13849-1
- B10d = 20000000 Zyklen Schütz mit mechanischer Last entspricht EN/ISO 13849-1
- 机械使用寿命：
- 10 Mcycles
- 电气使用寿命：
- 0,7 Mcycles 60 A AC-1 bei Ue <= 440 V
- 控制电路类型：
- DC Standard
- 线圈技术：
- Integrierte bidirektionaler Spitzenbegrenzungsdioden-Suppressor
- 控制电路电压限制：
- 0,1 - 0,3 Uc (-40…70 °C):Abfallspannung DC
- 0,75 - 1,25 Uc (-40…60 °C):Betrieb DC
- 1 - 1,25 Uc (60…70 °C):Betrieb DC
- 张力功率（W）：
- 19 W (bei 20 °C)
- 保持功耗（W）：
- 7,4 W bei 20 °C
- 运行时间：
- 50 ±15 % ms Schließung
- 16 - 24 ms Öffnung
- 时间常数：
- 34 ms
- 最大工作速率：
- 3600 cyc/h 60 °C
- 终端：
- Steuerkreis: Schraubklemmenleisten 2 1…2,5 mm² - Kabelfestigkeit: flexibel mit Kabelende
- Steuerkreis: Schraubklemmenleisten 1 1…4 mm² - Kabelfestigkeit: flexibel ohne Kabelende
- Steuerkreis: Schraubklemmenleisten 2 1…4 mm² - Kabelfestigkeit: flexibel ohne Kabelende
- Steuerkreis: Schraubklemmenleisten 1 1…4 mm² - Kabelfestigkeit: flexibel mit Kabelende
- Steuerkreis: Schraubklemmenleisten 1 1…4 mm² - Kabelfestigkeit: starr ohne Kabelende
- Steuerkreis: Schraubklemmenleisten 2 1…4 mm² - Kabelfestigkeit: starr ohne Kabelende
- Stromkreis: EverLink BTR-Schraubsteckverbinder 1 1…35 mm² - Kabelfestigkeit: flexibel ohne Kabelende
- Stromkreis: EverLink BTR-Schraubsteckverbinder 2 1…25 mm² - Kabelfestigkeit: flexibel ohne Kabelende
- Stromkreis: EverLink BTR-Schraubsteckverbinder 1 1…35 mm² - Kabelfestigkeit: flexibel mit Kabelende
- Stromkreis: EverLink BTR-Schraubsteckverbinder 2 1…25 mm² - Kabelfestigkeit: flexibel mit Kabelende
- Stromkreis: EverLink BTR-Schraubsteckverbinder 1 1…35 mm² - Kabelfestigkeit: starr ohne Kabelende
- Stromkreis: EverLink BTR-Schraubsteckverbinder 2 1…25 mm² - Kabelfestigkeit: starr ohne Kabelende
- [M] 拧紧力矩：
- Steuerkreis: 1,7 Nm - auf EverLink BTR-Schraubsteckverbinder - mit Schraubenzieher flach Ø 6
- Steuerkreis: 1,7 Nm - auf EverLink BTR-Schraubsteckverbinder - mit Schraubenzieher Philips Nr. 2
- Stromkreis: 8 Nm - auf EverLink BTR-Schraubsteckverbinder - Kabel 25…35 mm² Sechskant Schraubenkopf 4 mm
- Stromkreis: 5 Nm - auf EverLink BTR-Schraubsteckverbinder - Kabel 1…25 mm² Sechskant Schraubenkopf 4 mm
- Steuerkreis: 1,7 Nm - auf EverLink BTR-Schraubsteckverbinder - mit Schraubenzieher Position Nr. 2
- Stromkreis: 2,5 Nm - auf EverLink BTR-Schraubsteckverbinder - mit Schraubenzieher Position Nr. 2
- 建立辅助联系人：
- 1 S + 1 Ö
- 辅助触点类型：
- Typ mechanisch verbunden 1 S + 1 Ö entspricht IEC 60947-5-1
- Typ Spiegelkontakt 1 Ö entspricht IEC 60947-4-1
- 信号电路频率：
- 25 - 400 Hz
- 最小开关电压：
- 17 V for Signalschaltkreis
- 最小开关电流：
- 5 mA for Signalschaltkreis
- 绝缘电阻：
- > 10 MOhm for Signalschaltkreis
- 非重叠时间：
- 1,5 ms bei Aberregung zwischen Schließer- und Öffnerkontakt
- 1,5 ms bei Ansteuerung zwischen Schließer- und Öffnerkontakt
- 安装支架：
- Platte
- Schiene
Schneider LC1DT60ABD 装配
- 标准：
- CSA C22.2 Nr. 14
- EN 60947-4-1
- EN 60947-5-1
- IEC 60947-4-1
- IEC 60947-5-1
- UL 508
- IEC 60335-1
- 产品认证：
- BV
- RINA
- LROS (Lloyds register of shipping)
- DNV
- CSA
- CCC
- GOST
- UL
- GL
- Schutzart (IP)：
- IP20 Vorderseite entspricht IEC 60529
- 保护性处理：
- TH entspricht IEC 60068-2-30
- 耐气候性：
- entspricht IACS E10 Feuchtwärme-Exposition
- entspricht IEC 60947-1 Anhang Q Kategorie D Feuchtwärme-Exposition
- 允许设备环境温度：
- -40…60 °C
- 60…70 °C mit Unterlastung
- 工作高度：
- 0 - 3.000 m
- 耐火性：
- 850 °C entspricht IEC 60695-2-1
- 阻燃性：
- V1 entspricht UL 94
- 机械坚固性：
- Schwingungen Schütz geöffnet (2 Gn, 5 - 300 Hz)
- Schwingungen Schütz geschlossen (4 Gn, 5 - 300 Hz)
- Schocks Schütz geschlossen (15 Gn für 11 ms)
- Schocks Schütz geöffnet (10 Gn für 11 ms)
- 身高：
- 122 mm
- 宽度：
- 70 mm
- 深度：
- 120 mm
- 产品重量：
- 1,165 kg
Schneider LC1DT60ABD 装配
- 标准：
- CSA C22.2 Nr. 14
- EN 60947-4-1
- EN 60947-5-1
- IEC 60947-4-1
- IEC 60947-5-1
- UL 508
- IEC 60335-1
- 产品认证：
- BV
- RINA
- LROS (Lloyds register of shipping)
- DNV
- CSA
- CCC
- GOST
- UL
- GL
- Schutzart (IP)：
- IP20 Vorderseite entspricht IEC 60529
- 保护性处理：
- TH entspricht IEC 60068-2-30
- 耐气候性：
- entspricht IACS E10 Feuchtwärme-Exposition
- entspricht IEC 60947-1 Anhang Q Kategorie D Feuchtwärme-Exposition
- 允许设备环境温度：
- -40…60 °C
- 60…70 °C mit Unterlastung
- 工作高度：
- 0 - 3.000 m
- 耐火性：
- 850 °C entspricht IEC 60695-2-1
- 阻燃性：
- V1 entspricht UL 94
- 机械坚固性：
- Schwingungen Schütz geöffnet (2 Gn, 5 - 300 Hz)
- Schwingungen Schütz geschlossen (4 Gn, 5 - 300 Hz)
- Schocks Schütz geschlossen (15 Gn für 11 ms)
- Schocks Schütz geöffnet (10 Gn für 11 ms)
- 身高：
- 122 mm
- 宽度：
- 70 mm
- 深度：
- 120 mm
- 产品重量：
- 1,165 kg
Schneider LC1DT60ABD 包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 7,900 cm
- VPE 1宽度：
- 13,900 cm
- VPE 1长度：
- 15,400 cm
- VPE 1重量：
- 1,149 kg
- VPE 2类型：
- S02
- VPE 2数量：
- 7
- VPE 2高度：
- 15,000 cm
- VPE 2宽度：
- 30,000 cm
- VPE 2长度：
- 40,000 cm
- VPE 2重量：
- 8,355 kg
- VPE 3类型：
- P06
- VPE 3数量：
- 112
- VPE 3高度：
- 75,000 cm
- VPE 3宽度：
- 60,000 cm
- VPE 3长度：
- 80,000 cm
- VPE 3重量：
- 141,680 kg
Schneider LC1DT60ABD 包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 7,900 cm
- VPE 1宽度：
- 13,900 cm
- VPE 1长度：
- 15,400 cm
- VPE 1重量：
- 1,149 kg
- VPE 2类型：
- S02
- VPE 2数量：
- 7
- VPE 2高度：
- 15,000 cm
- VPE 2宽度：
- 30,000 cm
- VPE 2长度：
- 40,000 cm
- VPE 2重量：
- 8,355 kg
- VPE 3类型：
- P06
- VPE 3数量：
- 112
- VPE 3高度：
- 75,000 cm
- VPE 3宽度：
- 60,000 cm
- VPE 3长度：
- 80,000 cm
- VPE 3重量：
- 141,680 kg
Schneider LC1DT60ABD 合同担保
- 保证：
- 18 months
Schneider LC1DT60ABD 合同担保
- 保证：
- 18 months
