法国Schneider

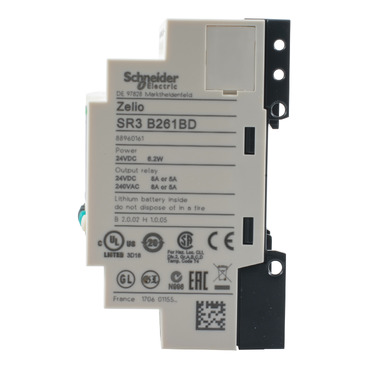

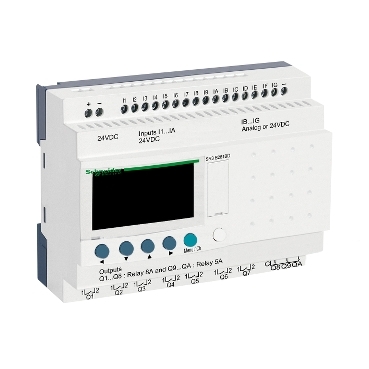

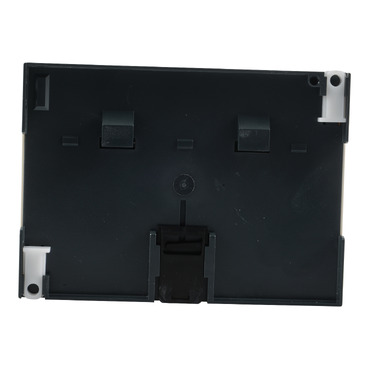

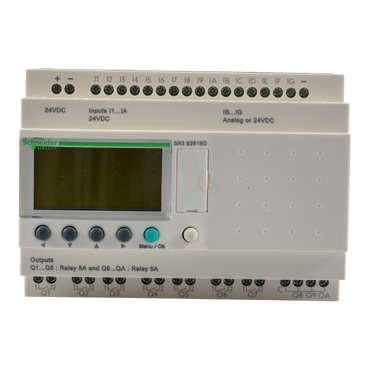

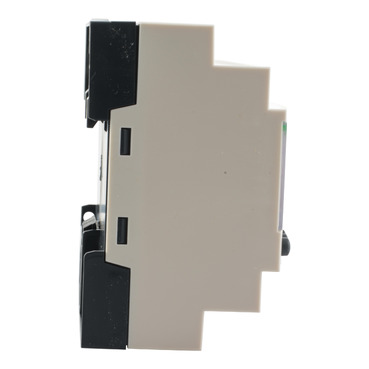

Schneider SR3B261BD
型号: SR3B261BD
PLC控制继电器，Zelio Logic，模块化设计，26 I/O，24 VDC，显示器，时钟，继电器输出
- 产品的环保性更多信息
Schneider SR3B261BD 基本属性
净重：0.400 KG
毛重：0.480 KG
Schneider SR3B261BD 主要特点
- 系列：
- Zelio Logic
- 产品或组件类型：
- Modulares Smart-Relais
Schneider SR3B261BD 主要特点
- 系列：
- Zelio Logic
- 产品或组件类型：
- Modulares Smart-Relais
Schneider SR3B261BD 其他功能
- 本地显示器：
- Mit
- 控制方案中的行数：
- 0…500 mit FBD Programmierung
- 0…240 mit Ladder Programmierung
- 循环时间：
- 6…90 ms
- 备份持续时间：
- 10 Jahre bei 25 °C
- 时钟偏差：
- 12 Min./Jahr bei 0…55 °C
- 6 s/Monat bei 25 °C
- 测验：
- Programmspeicher bei jedem Hochfahren
- [UH，nom]额定工作电压：
- 24 V
- 电源电压限制：
- 19,2…30 V
- 最大供电电流：
- 190 mA (ohne Erweiterung)
- 300 mA (mit Erweiterungen)
- 功率损耗（W）：
- 10 W mit Erweiterungen
- 6 W ohne Erweiterung
- 极性反接保护：
- Mit
- 数字输入数量：
- 16 entspricht IEC 61131-2 Typ 1
- 离散输入类型：
- Ohmsch
- 离散输入电压：
- 24 V DC
- 离散输入电流：
- 4 mA
- 计数频率：
- 1 kHz für diskreter Eingang
- 保证状态1的电压值：
- >= 15 V für Diskrete Eingangsschaltung I1-IA und IH-IR
- >= 15 V für IB-IG als diskrete Eingangsschaltung verwendet
- 保证状态的电压值0：
- <= 5 V für Diskrete Eingangsschaltung I1-IA und IH-IR
- <= 5 V für IB-IG als diskrete Eingangsschaltung verwendet
- 电流条件1保证：
- >= 1,2 mA (IB-IG als diskrete Eingangsschaltung verwendet)
- >= 2,2 mA (Diskrete Eingangsschaltung I1-IA und IH-IR)
- 当前状态0保证：
- <= 0,5 mA (IB-IG als diskrete Eingangsschaltung verwendet)
- <= 0,75 mA (Diskrete Eingangsschaltung I1-IA und IH-IR)
- 输入兼容性：
- 3-polige PNP-Näherungsschalter für diskreter Eingang
- 模拟输入数量：
- 6
- 模拟输入类型：
- Gleichtakt
- 模拟输入范围：
- 0 - 10 V
- 0 - 24 V
- 温度传感器类型：
- NTC 10k bei 25 °C
- NTC 1000k bei 25 °C
- KTY81 210/220/221/222/250
- Pt 500
- 最大允许电压：
- 30 V für Analogeingangsschaltung
- 模拟输入的分辨率：
- 8 bits
- LSB值：
- 39 mV für Analogeingangsschaltung
- 转换时间：
- Schaltzeit des Smart-Relais für Analogeingangsschaltung
- 转换错误：
- +/- 5 % bei 25 °C für Analogeingangsschaltung
- +/- 6,2 % bei 55 °C für Analogeingangsschaltung
- 重复精度：
- +/- 2 % bei 55 °C für Analogeingangsschaltung
- 范围：
- 10 m zwischen Stationen, mit abgeschirmtem Kabel (Sensor nicht isoliert) für Analogeingangsschaltung
- 输入阻抗：
- 12 kOhm für IB-IG als analoge Eingangsschaltung verwendet
- 12 kOhm für IB-IG als diskrete Eingangsschaltung verwendet
- 7,4 kOhm für Diskrete Eingangsschaltung I1-IA und IH-IR
- 输出数量：
- 10 Relais
- 输出电压限制：
- 24 - 250 V AC (Relaisausgang)
- 5 - 30 V DC (Relaisausgang)
- 联系人的类型和组成：
- Schließer (S) für Relaisausgang
- 热输出电流：
- 5 A für 2 Ausgänge für Relaisausgang
- 8 A für 8 Ausgänge für Relaisausgang
- 电气使用寿命：
- AC-12: 500000 Zyklen bei 230 V, 1,5 A für Relaisausgang entspricht IEC 60947-5-1
- AC-15: 500000 Zyklen bei 230 V, 0,9 A für Relaisausgang entspricht IEC 60947-5-1
- DC-12: 500000 Zyklen bei 24 V, 1,5 A für Relaisausgang entspricht IEC 60947-5-1
- DC-13: 500000 Zyklen bei 24 V, 0,6 A für Relaisausgang entspricht IEC 60947-5-1
- 开关功率（mA）：
- >= 10 mA bei 12 V (Relaisausgang)
- 工作频率（Hz）：
- 0,1 Hz (bei Ie) für Relaisausgang
- 10 Hz (keine Last) für Relaisausgang
- 机械使用寿命：
- 10000000 Zyklen für Relaisausgang
- [Uimp]设计抗震性：
- 4 kV entspricht EN/IEC 60947-1 und EN/IEC 60664-1
- 机智：
- Mit
- 响应时间：
- 10 ms (von Zustand 0 bis Zustand 1) für Relaisausgang
- 5 ms (von Zustand 1 bis Zustand 0) für Relaisausgang
- 终端：
- Schraubklemmen, 1 x 0,2 - 2,5 mm² (AWG 25 - AWG 14) halbfest
- Schraubklemmen, 1 x 0,2 - 2,5 mm² (AWG 25 - AWG 14) starr
- Schraubklemmen, 1 x 0,25 - 2,5 mm² (AWG 24 - AWG 14) flexibel mit Kabelende
- Schraubklemmen, 2 x 0,2 - 1,5 mm² (AWG 24 - AWG 16) starr
- Schraubklemmen, 2 x 0,25-2 x 0,75 mm² (AWG 24 - AWG 18) flexibel mit Kabelende
- [M] 拧紧力矩：
- 0,5 Nm
- 浪涌类别：
- III entspricht IEC 60664-1
- 产品重量：
- 0,4 kg
Schneider SR3B261BD 其他功能
- 本地显示器：
- Mit
- 控制方案中的行数：
- 0…500 mit FBD Programmierung
- 0…240 mit Ladder Programmierung
- 循环时间：
- 6…90 ms
- 备份持续时间：
- 10 Jahre bei 25 °C
- 时钟偏差：
- 12 Min./Jahr bei 0…55 °C
- 6 s/Monat bei 25 °C
- 测验：
- Programmspeicher bei jedem Hochfahren
- [UH，nom]额定工作电压：
- 24 V
- 电源电压限制：
- 19,2…30 V
- 最大供电电流：
- 190 mA (ohne Erweiterung)
- 300 mA (mit Erweiterungen)
- 功率损耗（W）：
- 10 W mit Erweiterungen
- 6 W ohne Erweiterung
- 极性反接保护：
- Mit
- 数字输入数量：
- 16 entspricht IEC 61131-2 Typ 1
- 离散输入类型：
- Ohmsch
- 离散输入电压：
- 24 V DC
- 离散输入电流：
- 4 mA
- 计数频率：
- 1 kHz für diskreter Eingang
- 保证状态1的电压值：
- >= 15 V für Diskrete Eingangsschaltung I1-IA und IH-IR
- >= 15 V für IB-IG als diskrete Eingangsschaltung verwendet
- 保证状态的电压值0：
- <= 5 V für Diskrete Eingangsschaltung I1-IA und IH-IR
- <= 5 V für IB-IG als diskrete Eingangsschaltung verwendet
- 电流条件1保证：
- >= 1,2 mA (IB-IG als diskrete Eingangsschaltung verwendet)
- >= 2,2 mA (Diskrete Eingangsschaltung I1-IA und IH-IR)
- 当前状态0保证：
- <= 0,5 mA (IB-IG als diskrete Eingangsschaltung verwendet)
- <= 0,75 mA (Diskrete Eingangsschaltung I1-IA und IH-IR)
- 输入兼容性：
- 3-polige PNP-Näherungsschalter für diskreter Eingang
- 模拟输入数量：
- 6
- 模拟输入类型：
- Gleichtakt
- 模拟输入范围：
- 0 - 10 V
- 0 - 24 V
- 温度传感器类型：
- NTC 10k bei 25 °C
- NTC 1000k bei 25 °C
- KTY81 210/220/221/222/250
- Pt 500
- 最大允许电压：
- 30 V für Analogeingangsschaltung
- 模拟输入的分辨率：
- 8 bits
- LSB值：
- 39 mV für Analogeingangsschaltung
- 转换时间：
- Schaltzeit des Smart-Relais für Analogeingangsschaltung
- 转换错误：
- +/- 5 % bei 25 °C für Analogeingangsschaltung
- +/- 6,2 % bei 55 °C für Analogeingangsschaltung
- 重复精度：
- +/- 2 % bei 55 °C für Analogeingangsschaltung
- 范围：
- 10 m zwischen Stationen, mit abgeschirmtem Kabel (Sensor nicht isoliert) für Analogeingangsschaltung
- 输入阻抗：
- 12 kOhm für IB-IG als analoge Eingangsschaltung verwendet
- 12 kOhm für IB-IG als diskrete Eingangsschaltung verwendet
- 7,4 kOhm für Diskrete Eingangsschaltung I1-IA und IH-IR
- 输出数量：
- 10 Relais
- 输出电压限制：
- 24 - 250 V AC (Relaisausgang)
- 5 - 30 V DC (Relaisausgang)
- 联系人的类型和组成：
- Schließer (S) für Relaisausgang
- 热输出电流：
- 5 A für 2 Ausgänge für Relaisausgang
- 8 A für 8 Ausgänge für Relaisausgang
- 电气使用寿命：
- AC-12: 500000 Zyklen bei 230 V, 1,5 A für Relaisausgang entspricht IEC 60947-5-1
- AC-15: 500000 Zyklen bei 230 V, 0,9 A für Relaisausgang entspricht IEC 60947-5-1
- DC-12: 500000 Zyklen bei 24 V, 1,5 A für Relaisausgang entspricht IEC 60947-5-1
- DC-13: 500000 Zyklen bei 24 V, 0,6 A für Relaisausgang entspricht IEC 60947-5-1
- 开关功率（mA）：
- >= 10 mA bei 12 V (Relaisausgang)
- 工作频率（Hz）：
- 0,1 Hz (bei Ie) für Relaisausgang
- 10 Hz (keine Last) für Relaisausgang
- 机械使用寿命：
- 10000000 Zyklen für Relaisausgang
- [Uimp]设计抗震性：
- 4 kV entspricht EN/IEC 60947-1 und EN/IEC 60664-1
- 机智：
- Mit
- 响应时间：
- 10 ms (von Zustand 0 bis Zustand 1) für Relaisausgang
- 5 ms (von Zustand 1 bis Zustand 0) für Relaisausgang
- 终端：
- Schraubklemmen, 1 x 0,2 - 2,5 mm² (AWG 25 - AWG 14) halbfest
- Schraubklemmen, 1 x 0,2 - 2,5 mm² (AWG 25 - AWG 14) starr
- Schraubklemmen, 1 x 0,25 - 2,5 mm² (AWG 24 - AWG 14) flexibel mit Kabelende
- Schraubklemmen, 2 x 0,2 - 1,5 mm² (AWG 24 - AWG 16) starr
- Schraubklemmen, 2 x 0,25-2 x 0,75 mm² (AWG 24 - AWG 18) flexibel mit Kabelende
- [M] 拧紧力矩：
- 0,5 Nm
- 浪涌类别：
- III entspricht IEC 60664-1
- 产品重量：
- 0,4 kg
Schneider SR3B261BD 装配
- Störfest. gg. Kurzzeiteinbr.：
- 1 ms
- 产品认证：
- GL
- C-Tick
- CSA
- UL
- GOST
- 标准：
- IEC 61000-4-2 Level 3
- IEC 61000-4-5
- IEC 61000-4-6 Level 3
- IEC 61000-4-11
- IEC 61000-4-3
- IEC 60068-2-27 Ea
- IEC 61000-4-12
- IEC 60068-2-6 Fc
- IEC 61000-4-4 Level 3
- Schutzart (IP)：
- IP20 (Klemmenleiste) entspricht IEC 60529
- IP40 (Frontplatte) entspricht IEC 60529
- 环境属性：
- EMV Direktive entspricht IEC 61000-6-2
- EMV Direktive entspricht IEC 61000-6-3
- EMV Direktive entspricht IEC 61000-6-4
- EMV Direktive entspricht IEC 61131-2 zone B
- Niederspannungsrichtlinie entspricht IEC 61131-2
- 波束/线路输出。干扰：
- Klasse B entspricht EN 55022-11 Gruppe 1
- 污染程度：
- 2 entspricht IEC 61131-2
- 工作环境温度：
- -20…40 °C in nicht belüftetem Gehäuse entspricht IEC 60068-2-1 und IEC 60068-2-2
- -20…55 °C entspricht IEC 60068-2-1 und IEC 60068-2-2
- 储存环境温度：
- -40…70 °C
- 工作高度：
- 2.000 m
- 最大高度运输：
- 3048 m
- 相对湿度：
- 95 % ohne Kondensation oder Tropfwasser
Schneider SR3B261BD 装配
- Störfest. gg. Kurzzeiteinbr.：
- 1 ms
- 产品认证：
- GL
- C-Tick
- CSA
- UL
- GOST
- 标准：
- IEC 61000-4-2 Level 3
- IEC 61000-4-5
- IEC 61000-4-6 Level 3
- IEC 61000-4-11
- IEC 61000-4-3
- IEC 60068-2-27 Ea
- IEC 61000-4-12
- IEC 60068-2-6 Fc
- IEC 61000-4-4 Level 3
- Schutzart (IP)：
- IP20 (Klemmenleiste) entspricht IEC 60529
- IP40 (Frontplatte) entspricht IEC 60529
- 环境属性：
- EMV Direktive entspricht IEC 61000-6-2
- EMV Direktive entspricht IEC 61000-6-3
- EMV Direktive entspricht IEC 61000-6-4
- EMV Direktive entspricht IEC 61131-2 zone B
- Niederspannungsrichtlinie entspricht IEC 61131-2
- 波束/线路输出。干扰：
- Klasse B entspricht EN 55022-11 Gruppe 1
- 污染程度：
- 2 entspricht IEC 61131-2
- 工作环境温度：
- -20…40 °C in nicht belüftetem Gehäuse entspricht IEC 60068-2-1 und IEC 60068-2-2
- -20…55 °C entspricht IEC 60068-2-1 und IEC 60068-2-2
- 储存环境温度：
- -40…70 °C
- 工作高度：
- 2.000 m
- 最大高度运输：
- 3048 m
- 相对湿度：
- 95 % ohne Kondensation oder Tropfwasser
Schneider SR3B261BD 包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 6,800 cm
- VPE 1宽度：
- 10,000 cm
- VPE 1长度：
- 13,300 cm
- VPE 1重量：
- 379,000 g
- VPE 2类型：
- S03
- VPE 2数量：
- 20
- VPE 2高度：
- 30,000 cm
- VPE 2宽度：
- 30,000 cm
- VPE 2长度：
- 40,000 cm
- VPE 2重量：
- 8,064 kg
Schneider SR3B261BD 包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 6,800 cm
- VPE 1宽度：
- 10,000 cm
- VPE 1长度：
- 13,300 cm
- VPE 1重量：
- 379,000 g
- VPE 2类型：
- S03
- VPE 2数量：
- 20
- VPE 2高度：
- 30,000 cm
- VPE 2宽度：
- 30,000 cm
- VPE 2长度：
- 40,000 cm
- VPE 2重量：
- 8,064 kg
Schneider SR3B261BD 合同担保
- 保证：
- 18 months
Schneider SR3B261BD 合同担保
- 保证：
- 18 months
