Baumer VCXG-51M.I.PTP 11217699 工业相机

VCXG-51M.I.PTP
VCXG-51M.I.PTP
VCXG-51M.I.PTP
VCXG-51M.I.PTP
VCXG-51M.I.PTP
型号: VCXG-51M.I.PTP
订货号: 11217699
工业相机
  • 2448×2048像素
  • 索尼IMX264
  • 2/3〃CMOS
  • 每秒24帧
  • 千兆以太网

Baumer VCXG-51M.I.PTP 11217699 工业相机 基本属性

Baumer VCXG-51M.I.PTP 11217699 工业相机 传感器数据

传感器:
Sony IMX264 Gen2
单色/彩色:
Mono
传感器类型:
2/3″ CMOS
快门模式:
Global shutter
决议:
2448 × 2048 px
像素大小:
3,45 × 3,45 µm
暴露时间:
0,001 … 60000 ms

Baumer VCXG-51M.I.PTP 11217699 工业相机 图像捕获格式

Bildformate, Bildrate Schnittstelle max.:
  • Full Frame, 2448 × 2048 px, max. 24 fps
  • Binning 2×2, 1224 × 1024 px, max. 36 fps
  • Binning 2×1, 1224 × 2048 px, max. 36 fps
  • Binning 1×2, 2448 × 1024 px, max. 36 fps
Bildformate, Bildrate Bildaufnahme max. (Burst Mode):
Full Frame, 2448 × 2048 px, max. 36 fps
像素格式:
  • Mono8
  • Mono10
  • Mono12
  • Mono12 Packed

Baumer VCXG-51M.I.PTP 11217699 工业相机 图像处理

模拟控制:
  • Gain (0 … 48 dB)
  • Offset (0 … 255 LSB 12 Bit)
颜色模型:
Mono

Baumer VCXG-51M.I.PTP 11217699 工业相机 摄像头功能

基本功能:
  • Exposure
  • Gain
  • Trigger / Exposure Active (Flash)
  • Binning 2x2
  • Partial Scan
  • Offset
  • Free Running Mode (Live Bild)
自动功能:
-
图像预处理:
  • Image Flipping (X/Y)
  • LUT / Gamma
图像采集接口:
  • Burst Mode
  • Adjustable Framerate
  • Short Exposure Time Enable
  • Device Link Throughput Limit
  • Interner Bildspeicher
同步:
  • Free running
  • Trigger
触发器源:
  • Hardware
  • Software
  • ActionCommand
触发器延迟:
0 … 2 sec, Nachverfolgung und Speicherung von bis zu 128 Trigger Signalen
进程同步:
  • Events
  • Timer
  • Trigger Delay
  • Debouncer
  • Counter
  • Sequencer
  • Trigger via Action CMD (GigE)
  • Action CMD Request ID
  • Trigger ID inside Chunk
  • Additional Output Modes (e.g. Trigger Ready)
  • PWM (PWM Duration / PWM Duty Cycle)
  • 4 Power-Ausgänge mit bis zu 120 W (max. 48 V / 2,5 A)
  • Selectable Output format (e.g. Tri State, Push Pull)
  • Chunk data inside transferred image
  • Encoder support via Counter End trigger source
时间同步IEEE 1588:
  • IEEE 1588 / Master and Slave function
  • IEEE 1588 / Scheduled Action CMD
  • IEEE 1588 / Synchronized Acquisition Framerate
其他功能:
  • User Set
  • Integrated temperature sensor
  • Readable additional information (e.g. sensor information)
  • Save Custom Data
内部图像存储:
  • 115 MB
  • 8 Bilder (Trigger Mode)
  • 1 Bild (Free Running Mode)

Baumer VCXG-51M.I.PTP 11217699 工业相机 接口

数据接口:
Gigabit Ethernet, Übertragungsrate 1000 Mbits/sec, Fast Ethernet, Übertragungsrate 100 Mbits/sec, Steckverbinder: M12 / 8 pol x-coded, verschraubbar
过程接口:
M12 / 12 pins a-coded (SACC-CI-M12MS-12CON-L180)
电源:
via M12/12 pins a-coded oder Power over Ethernet (PoE)

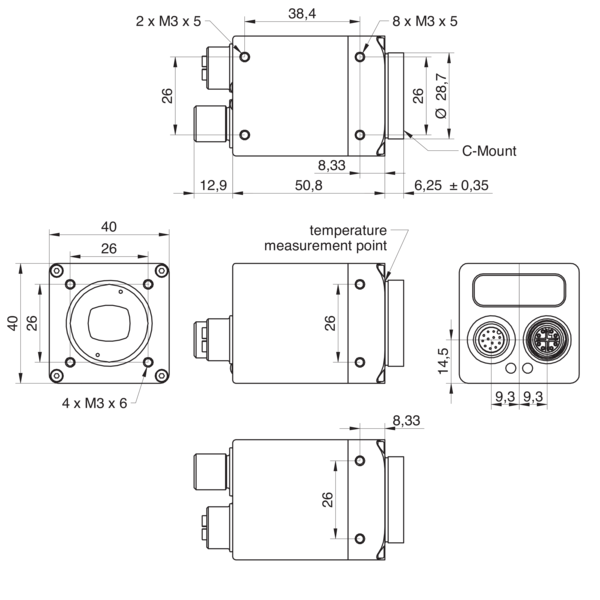

Baumer VCXG-51M.I.PTP 11217699 工业相机 机械数据

镜头支架:
C-Mount
宽度:
40 mm
身高:
40 mm
深度:
50,8 mm
重量:
≤ 137 g
布料:
Aluminium, hartanodisiert

Baumer VCXG-51M.I.PTP 11217699 工业相机 电气数据

工作电压范围+Vs:
  • 12 … 24 V (externe Stromversorgung)
  • 36 … 57 V (Power over Ethernet)
功耗:
  • Ca. 2,3 W @ 12 VDC und 24 fps
  • Ca. 3,1 W @ 48 VDC (PoE) und 24 fps

Baumer VCXG-51M.I.PTP 11217699 工业相机 非易失性存储器

闪存大小:
128 kB

Baumer VCXG-51M.I.PTP 11217699 工业相机 环境条件

工作温度:
0 … +65 °C @ T = Messpunkt
储存温度:
-20 … +70 °C
湿度:
10 … 90 % (nicht kondensierend)
保护类型:
  • IP 54 (mit montiertem Objektiv und Kabel)
  • IP 65 (mit montiertem Tubus und Kabel)
  • IP 67 (mit montiertem Tubus und Kabel)
  • IP 69K (mit Edelstahl Gehäuse-Zubehör)

Baumer VCXG-51M.I.PTP 11217699 工业相机 数字输入和输出

线:
  • 4 Eingänge
  • 4 Power-Ausgänge mit Pulsweitenmodulation (PWM) (max. 48 V / max. 2,5 A)

Baumer VCXG-51M.I.PTP 11217699 工业相机 一致性

一致性:
  • CE
  • RoHS
  • KC (R-R-BkR-VCXG-51MI)
