Baumer U500.PA0.2-GP2J.72F 11200633 超声波接近开关
型号: U500.PA0.2-GP2J.72F
订货号: 11200633
超声波接近开关
- 20至1000毫米
- 联系
- qTeach、Line Teach、IO Link
- 插头M12 5极
- -25–65°C
- IP 67
Baumer U500.PA0.2-GP2J.72F 11200633 超声波接近开关 基本属性
Baumer U500.PA0.2-GP2J.72F 11200633 超声波接近开关 一般数据
- 特殊设计：
- 2-Punkt-Näherungsschalter

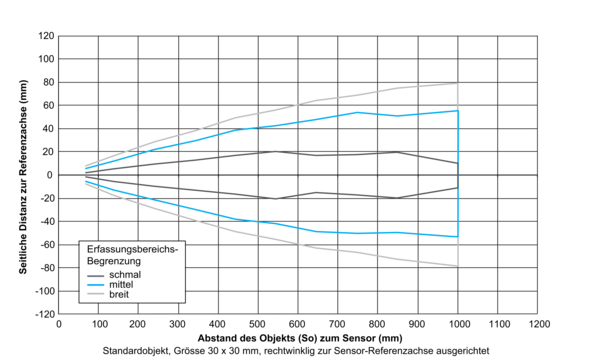

- Scope Sd：
- 20 … 1000 mm
- 覆盖范围最终值Sde：
- 20 … 1000 mm
- 处决：
- IO-Link dual channel
- Multiplex-Version
- Hysterese typ.：
- 4 % Sde
- 重复精度：
- 0,5 mm
- 温度漂移：
- < 2 % Sde
- 通电漂移：
- Kompensiert nach 15 Min.
- 响应时间吨：
- < 40 ms
- 浪费时间：
- < 40 ms
- 声音频率：
- 200 kHz
- 背景：
- qTeach, Line-Teach, IO-Link
- 切换状态显示：
- LED gelb / LED rot
- 运行指示器：
- LED grün
- 测量轴对齐：
- < 2°
Baumer U500.PA0.2-GP2J.72F 11200633 超声波接近开关 电气数据
- 工作电压范围+Vs：
- 12 … 30 VDC
- 电流消耗介质：
- 35 mA

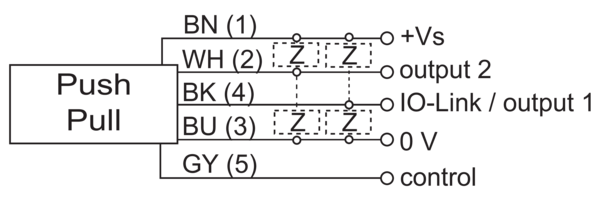

- 输出电路：
- Gegentakt
- 输出电流：
- 100 mA
- 电压降Vd：
- <3,5 VDC
- 余纹波：
- < 10 % Vs
- 耐短路：
- Ja
- 反极性：
- Ja
Baumer U500.PA0.2-GP2J.72F 11200633 超声波接近开关 通信接口
- 界面：
- IO-Link V1.1
- 波特率：
- 38,4 kBaud (COM 2)
- 循环时间：
- ≥ 12 ms
- 过程数据长度：
- 48 Bit
- 过程数据结构：
- Bit 0 = SSC1 (Distanz)
- Bit 1 = SSC2 (Distanz)
- Bit 2 = Qualität
- Bit 3 = Alarm
- Bit 5 = SSC4 (Zähler)
- Bit 8-15 = Skalierungsfaktor
- Bit 16-47 = 32 Bit Messwert
- IO链路端口类型：
- Class A
- 其他数据：
- Distanz
- Funktionsreserve
- Schaltzyklen
- Betriebsstunden
- Bootzyklen
- Betriebsspannung
- Gerätetemperatur
- Histogramme
- 可调参数：
- Zeitfilter
- LED Zustandsanzeigen
- Ausgangslogik
- Ausgangsschaltung
- Zähler
- Schallkeulenbreite
- Verhalten von Pin 5
- Sensorelement deaktivieren
- Find Me Funktion

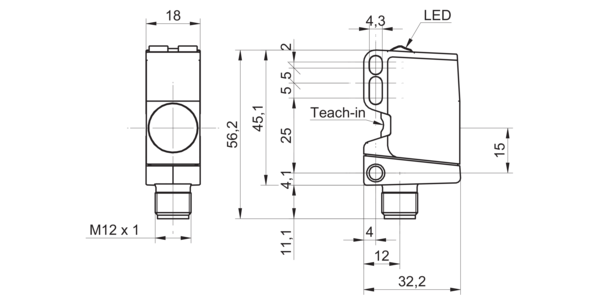

Baumer U500.PA0.2-GP2J.72F 11200633 超声波接近开关 机械数据
- 设计：
- Quaderförmig
- 外壳材料：
- Kunststoff (ASA, PMMA)
- 涂层传感器前部：
- PEEK
- 宽度η直径：
- 18 mm
- 每长度高度：
- 45 mm
- 深度：
- 32 mm

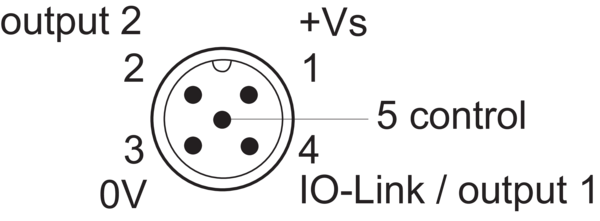

- 连接类型：
- Stecker M12 5-Pol
Baumer U500.PA0.2-GP2J.72F 11200633 超声波接近开关 环境条件
- 工作温度：
- -25 … +65 °C
- 储存温度：
- -40 … +75 °C
- 保护类型：
- IP 67
