Baumer RR30.DAH5-IGPB.9VF 11167317 雷达测距传感器
型号: RR30.DAH5-IGPB.9VF
订货号: 11167317
雷达测距传感器
- 0.3至8.5米
- 电流输出
- qTeach外部
- 插头M12
- -40–65°C
- IP 68/69K & proTect+
Baumer RR30.DAH5-IGPB.9VF 11167317 雷达测距传感器 基本属性
Baumer RR30.DAH5-IGPB.9VF 11167317 雷达测距传感器 一般数据
- Scope Sd：
- 0,3 … 8,5 m
- 作用域起始值Sdc：
- 0,3 … 8,5 m
- 覆盖范围最终值Sde：
- 0,3 … 8,5 m
- 重复精度：
- 1 mm
- 响应时间吨：
- < 6,5 ms
- 浪费时间：
- < 6,5 ms
- 温度漂移：
- <± 10 mm (Full Scale)
- 背景：
- qTeach / Extern
- 辅助调整：
- Empfangsanzeige blinkt
- 接收指示灯：
- LED gelb
- 运行指示器：
- LED grün
- 载波频率：
- 122 … 123 GHz
- 带宽：
- 1 GHz
- 对象分离：
- 500 mm
- Hysterese typ.：
- 40 mm
- 线性偏差：
- ± 4 mm
- 调制类型：
- FMCW
- Sendeleistung (EIRP)：
- < +20 dBm
- 打开角度：
- 6 °
- 授权/证书：
- Ecolab
- FCC / CFR-47 part 18 (USA)
- EN 305 550-1 V.1.2.1 (European Union)
- EN 305 550-2 V.1.2.1 (European Union)

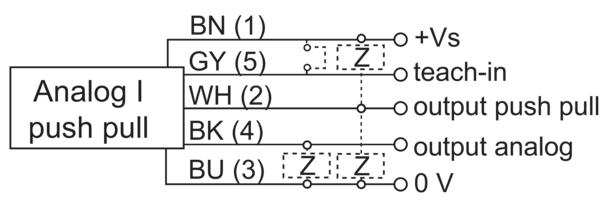

Baumer RR30.DAH5-IGPB.9VF 11167317 雷达测距传感器 电气数据
- 工作电压范围+Vs：
- 15 … 30 VDC
- Stromaufnahme max. (ohne Last)：
- 210 mA
- 耐短路：
- Ja
- 反极性：
- Ja, Vs zu GND
- 输出电路：
- Stromausgang / Gegentakt
- 输出信号：
- 4 ... 20 mA / 20 ... 4 mA
- 输出电流：
- 100 mA
- 开关输出：
- Gegentakt
- 切换功能：
- NO / NC einstellbar
- 电压降Vd：
- <2,5 VDC
Baumer RR30.DAH5-IGPB.9VF 11167317 雷达测距传感器 机械数据
- 设计：
- Zylindrisch mit Gewinde
- 外壳材料：
- Edelstahl 1.4404 (V4A)
- 宽度η直径：
- 30 mm
- 每长度高度：
- 90 mm

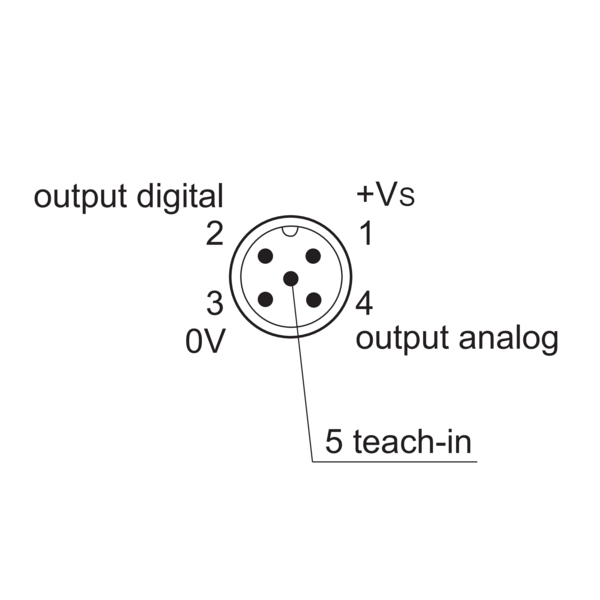

- 连接类型：
- Stecker M12
Baumer RR30.DAH5-IGPB.9VF 11167317 雷达测距传感器 环境条件
- 工作温度：
- -40 … +65 °C
- 储存温度：
- -40 … +85 °C
- 保护类型：
- IP 68/69K & proTect+
