型号: OT300.GL-GLZZJ.72N
订货号: 11240057
具有背景抑制功能的反射光传感器
  • 通过IO链路进行距离测量
  • 即使是非常黑暗和有光泽的物体也很可靠
  • 防操纵,通过qTeach或wire-stach轻松教学
  • 扩展的参数化选项和附加诊断数据
  • 得益于光线传播时间原理的最高范围
  • 实现精确切换行为的激光光源
  • 紧凑、小型化的外壳

Baumer OT300.GL-GLZZJ.72N 11240057 具有背景抑制功能的反射光传感器 基本属性

Baumer OT300.GL-GLZZJ.72N 11240057 具有背景抑制功能的反射光传感器 一般数据

作用:
Hintergrundausblendung
处决:
Time of Flight
触摸宽度Tw:
100 … 1800 mm
触摸范围Tb:
70 … 1890 mm

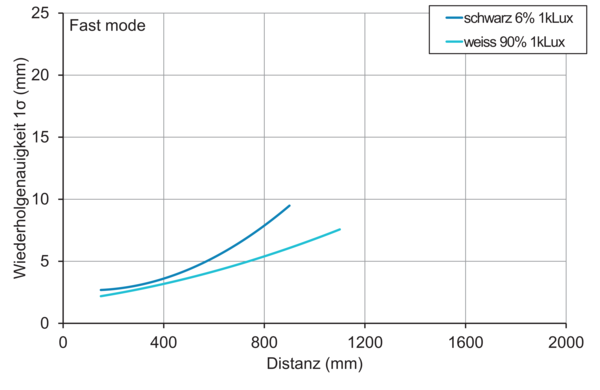

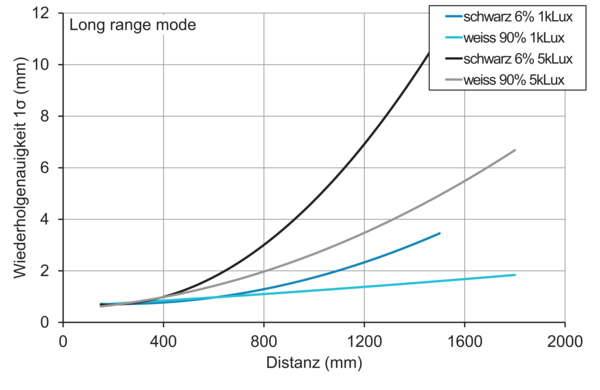

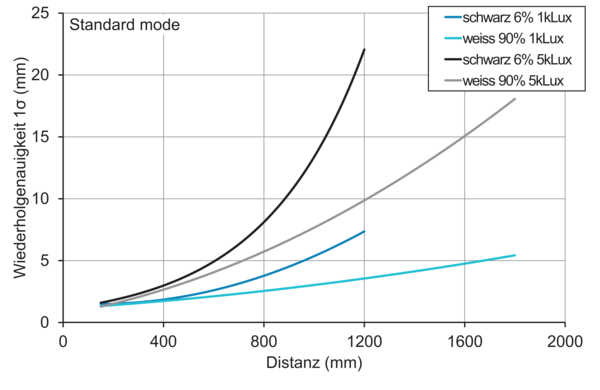

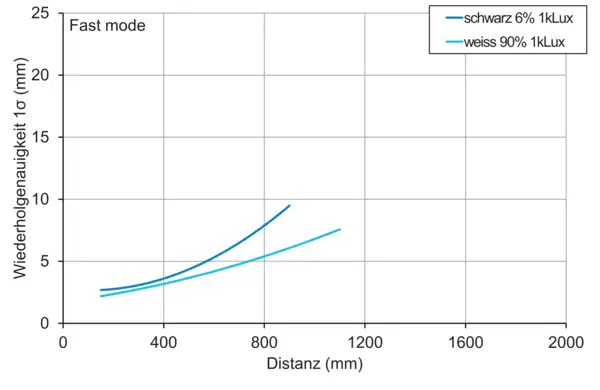

重复精度:
≤ 1400 … 5500 µm
温度漂移:
± 15 mm

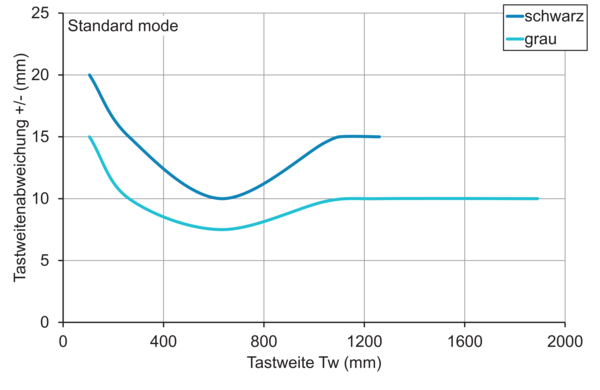

线性偏差:
± 10 mm
运行指示器:
LED grün
输出显示:
LED gelb
触摸宽度调整:
Teach-in und IO-Link
距离焦点:
700 mm
抑制相互影响:
Ja

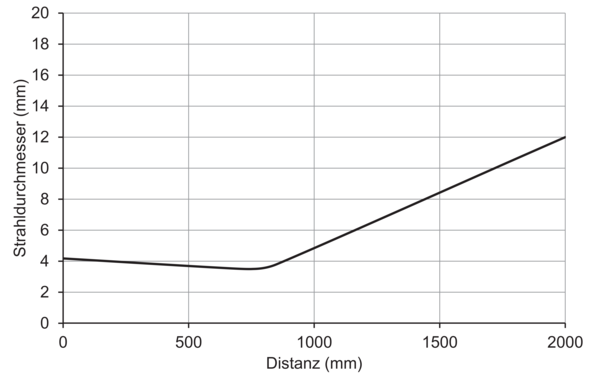

梁形状:
Punkt
光轴对准:
< 2°

Baumer OT300.GL-GLZZJ.72N 11240057 具有背景抑制功能的反射光传感器 光源

光源:
Laserdiode rot, gepulst
激光等级:
1
波长:
680 nm

Baumer OT300.GL-GLZZJ.72N 11240057 具有背景抑制功能的反射光传感器 电气数据

响应时间:

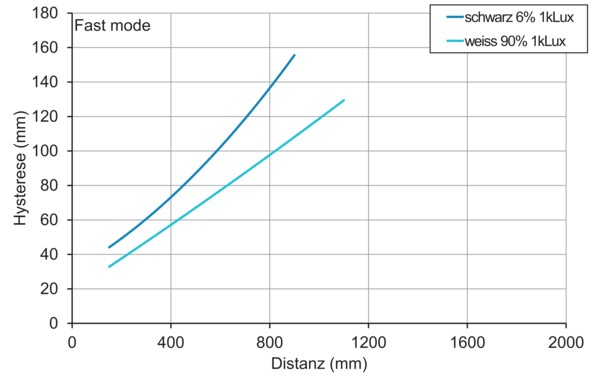

  • < 4 ms (High Speed Mode)

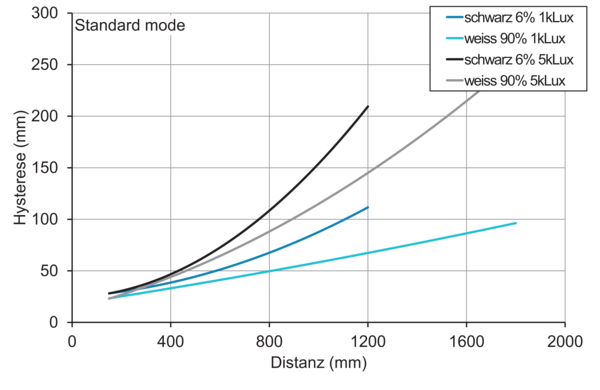

  • < 8 ms (Standard Mode)

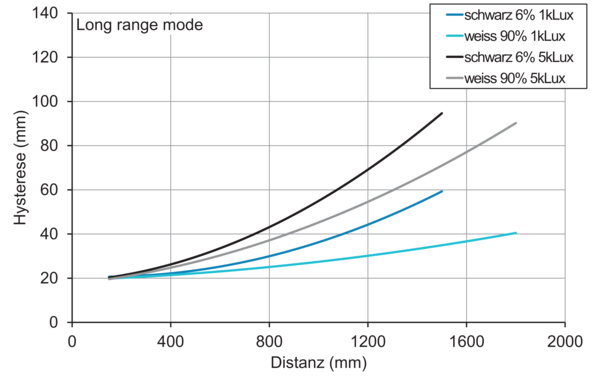

  • < 50 ms (Long Range Mode)
工作电压范围+Vs:
12 … 30 VDC
Stromaufnahme max. (ohne Last):
60 mA
电压降Vd:
<2 VDC
切换功能:
Hellschaltung, umschaltbar
输出电路:
Gegentakt / IO-Link
输出电流:
50 mA
耐短路:
Ja
反极性:
Ja

Baumer OT300.GL-GLZZJ.72N 11240057 具有背景抑制功能的反射光传感器 通信接口

界面:
IO-Link V1.1.3
轮廓:
DMSS
IO链路端口类型:
Class A
波特率:
230,4 kBaud (COM 3)
循环时间:
≥ 2 ms
过程数据长度:
32 Bit
过程数据结构:
  • Bit 0 = SSC1 (Distanz)
  • Bit 1 = SSC2 (Distanz)
  • Bit 2 = Qualität
  • Bit 3 = Alarm
  • Bit 5 = SSC4 (Zähler)
  • Bit 8-15 = Skalierungsfaktor
  • Bit 16-31 = 16 Bit Messwert
可调参数:
  • Schaltpunkte
  • Schalthysterese
  • Betriebsmodus
  • Zeitfilter
  • LED Zustandsanzeigen
  • Ausgangslogik
  • Ausgangsschaltung
  • Zähler
  • Sensorelement deaktivieren
  • Find Me Funktion
  • Teach-in Modus
其他数据:
  • Distanz
  • Funktionsreserve
  • Schaltzyklen
  • Betriebsstunden
  • Bootzyklen
  • Betriebsspannung
  • Gerätetemperatur
  • Histogramme

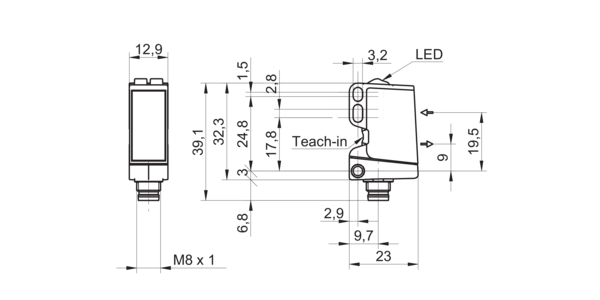

Baumer OT300.GL-GLZZJ.72N 11240057 具有背景抑制功能的反射光传感器 机械数据

宽度η直径:
12,9 mm
每长度高度:
32,3 mm
深度:
23 mm
设计:
Quaderförmig
外壳材料:
Kunststoff (ASA, PMMA)
挡风玻璃:
PMMA
连接类型:
Stecker M8 4-Pol

Baumer OT300.GL-GLZZJ.72N 11240057 具有背景抑制功能的反射光传感器 环境条件

保护类型:
IP 67
工作温度:
-20 … +50 °C
储存温度:
-40 … +70 °C
Schwingungsfestigkeit (sinusförmig):
  • IEC 60068-2-6:2008
  • 10 g bei f = 10 - 2000 Hz, Dauer 150 min je Achse
Schockfestigkeit (halbsinus):
  • IEC 60068-2-27:2009
  • 50 g / 11 ms, 10 Stösse je Achse und Richtung
