德国SICK
SICK CFS50-AAZ00S12 1081624
型号: CFS50-AAZ00S12
订货号: 1081624
参考面价： 283.00 EUR
SICK CFS50-AAZ00S12 1081624 基本属性
净重：0.166 KG
毛重：0.166 KG
长度：55 mm
宽度：55 mm
高度：55 mm
SICK CFS50-AAZ00S12 1081624 特征
- 特殊功能：
- Litzensatz nicht in Lieferumfang enthalten, bitte separat bestellen (Artikelnummer 2051662), Resolver Drehmomentstütze, Steckwelle
- 标准参考装置：
- CFS50-AFV12X03, 1058458
SICK CFS50-AAZ00S12 1081624 表演
- 每转冲程数：
- 4.096 1)
- 测量步骤：
- 90° /Strichzahl
- 换向信号：

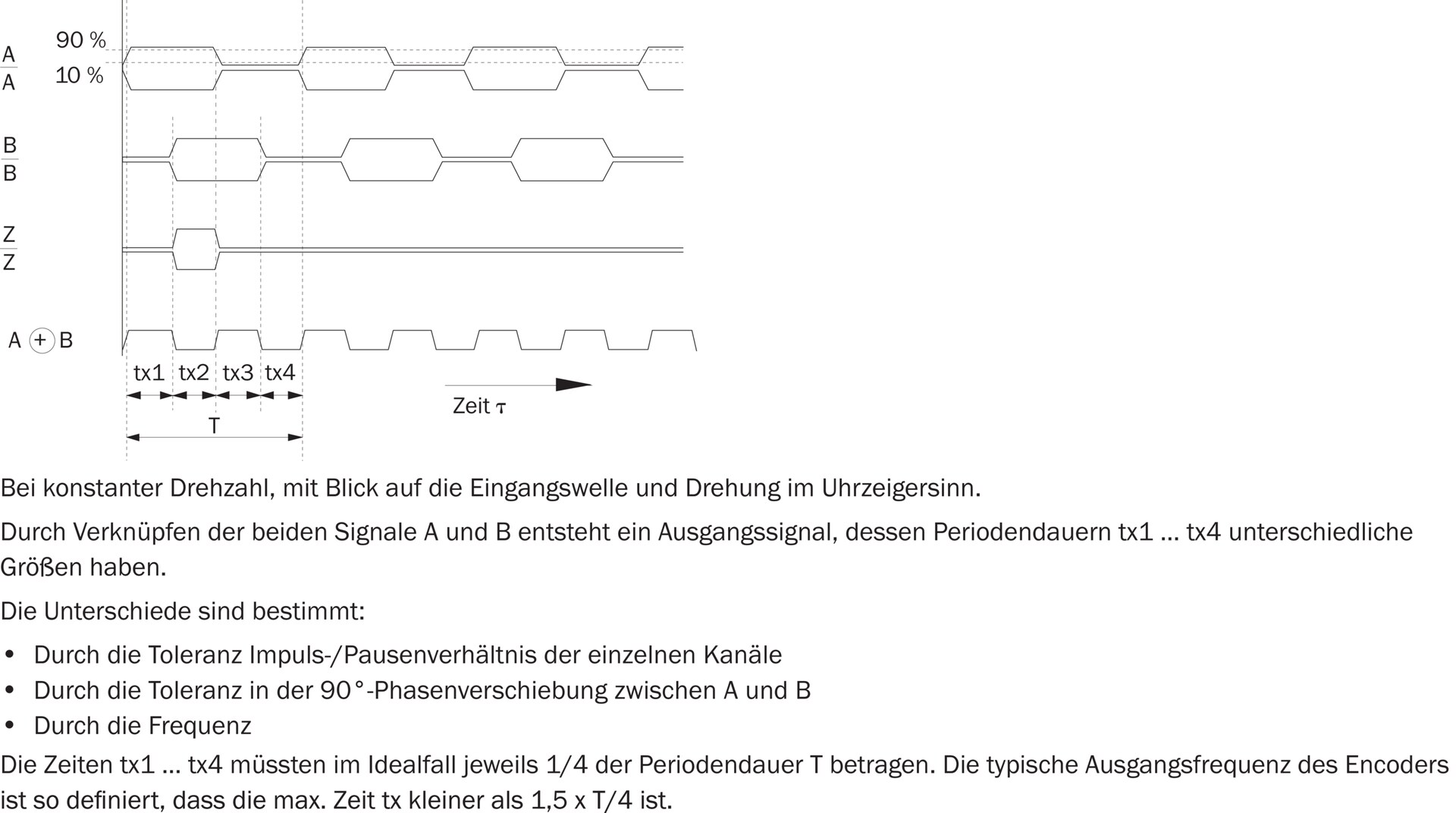

- 3 Polpaare (siehe Diagramm, andere Kommutierung auf Anfrage)
- 参考信号，编号：
- 1
- 参考信号，位置：
- 90° elektrisch, logisch verknüpft mit A und B
- 工作速度：
- ≤ 6.000 min⁻¹
SICK CFS50-AAZ00S12 1081624 接口
- 通信接口：
- Inkremental
SICK CFS50-AAZ00S12 1081624 电气数据
- 连接类型：
- Litze, 15-polig, radial
- 电源电压：
- 4,5 V DC ... 5,5 V DC
- 电流消耗：
- 60 mA 1)
- 最大输出频率：
- ≤ 820 kHz
- MTTF：危险失效时间：
- 355 Jahre (EN ISO 13849) 2)
SICK CFS50-AAZ00S12 1081624 机械数据
- 竖井设计：
- Steckwelle
- 法兰类型和扭矩支撑：
- Resolverabstützung
- 尺寸/尺寸：
- Siehe Maßzeichnung
- 重量：
- + 0,1 kg
- 转子的惯性力矩：
- 10 gcm²
- 运行速度：
- 12.000 min⁻¹
- 角度加速度：
- ≤ 200.000 rad/s²
- 工作扭矩：
- 0,2 Ncm
- 启动扭矩：
- 0,4 Ncm
- 传动元件允许的轴运动，静态：
- ± 0,01 mm radial
- ± 0,75 mm axial
- 驱动元件的允许轴运动，动态：
- ± 0,01 mm radial
- ± 0,2 mm axial
- 垂直于旋转轴的角运动，静态：
- ± 0,005 mm/mm
- 垂直于旋转轴的角运动，动态：
- ± 0,0025 mm/mm
- 滚珠轴承的使用寿命：
- 3,6 x 109 Umdrehungen
SICK CFS50-AAZ00S12 1081624 环境数据
- 工作温度范围：
- –20 °C ... +115 °C
- 轴承温度范围：
- –40 °C ... +125 °C, ohne Verpackung
- 相对湿度/冷凝：
- 90 %, Betauung nicht zulässig
- 抗冲击性：
- 100 g, 10 ms (nach EN 60068-2-27)
- 抗振动频率范围：
- 20 g, 10 Hz ... 2.000 Hz (EN 60068-2-6)
- EMC：
- Nach EN 61000-6-2 und EN 61000-6-3 1)
- 保护类型：
- IP40 (IEC 60529)
SICK CFS50-AAZ00S12 1081624 分类
- ECl@ss5：
- 27270501
- ECl@ss5.1.4：
- 27270501
- ECl@ss6：
- 27270590
- ECl@ss6.2：
- 27270590
- ECl@ss7：
- 27270501
- ECl@ss8：
- 27270501
- ECl@ss8.1：
- 27270501
- ECl@ss9：
- 27270501
- ECl@ss10：
- 27273805
- ECl@ss11：
- 27273901
- eCl@ss12：
- 27273901
- ETIM 5.0：
- EC001486
- ETIM 6.0：
- EC001486
- ETIM 7.0：
- EC001486
- ETIM 8.0：
- EC001486
- UNSPSC 16.0901：
- 41112113
