法国Schneider

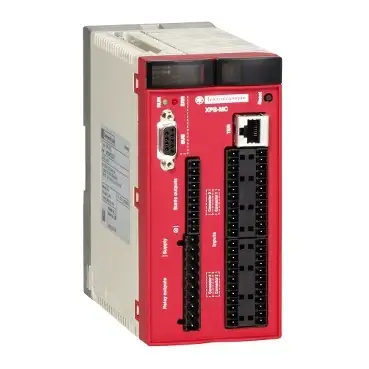

Schneider XPSMC32ZP
型号: XPSMC32ZP
紧凑型安全控制器，32输入，8输出，Modbus，Profibus
- 产品的环保性更多信息
Schneider XPSMC32ZP 基本属性
净重：0.840 KG
毛重：1.008 KG
长度：153 mm
宽度：74 mm
高度：152 mm
Schneider XPSMC32ZP 主要特点
- 系列：
- Preventa Sicherheitstechnik
- 产品或组件类型：
- Konfigurierbare Sicherheitssteuerung
- 安全模块的名称：
- XPSMC
- 安全使用类别：
- Kategorie 4 maximal entspricht EN 954-1/EN/ISO 13849-1
- PLE maximal entspricht ISO 13849-1
- SIL 3 maximal entspricht IEC 61508
- 启动类型：
- Konfigurierbar
- 标准：
- EN 954-1/EN/ISO 13849-1
- IEC 61496-1
- IEC 61508
- IEC 60204-1
- EN 1760-1/ISO 13856-1
- EN 574/ISO 13851
- IEC 60947-5-1
- 产品认证：
- CSA
- UL
- TÜV
- [UH，nom]额定工作电压：
- 24 V DC -20 - +20 %
- 输入数量：
- 32
- 通信端口协议：
- Modbus mit 1 RJ45 Anschluss(e), serielle Leitung, Übertragungsrate: 1.200 bps, 2.400 bps, 4.800 bps, 9.600 bps oder 19.200 bps
- Profibus mit 1 SUB-D 9-polige Buchse Anschluss(e), serielle Leitung, Übertragungsrate: 12 Mbit/s
- 安全级别：
- Kann PL e/Kategorie 4 erreichen entspricht EN 954-1/EN/ISO 13849-1
- Kann SIL 3 erreichen entspricht IEC 61508
Schneider XPSMC32ZP 主要特点
- 系列：
- Preventa Sicherheitstechnik
- 产品或组件类型：
- Konfigurierbare Sicherheitssteuerung
- 安全模块的名称：
- XPSMC
- 安全使用类别：
- Kategorie 4 maximal entspricht EN 954-1/EN/ISO 13849-1
- PLE maximal entspricht ISO 13849-1
- SIL 3 maximal entspricht IEC 61508
- 启动类型：
- Konfigurierbar
- 标准：
- EN 954-1/EN/ISO 13849-1
- IEC 61496-1
- IEC 61508
- IEC 60204-1
- EN 1760-1/ISO 13856-1
- EN 574/ISO 13851
- IEC 60947-5-1
- 产品认证：
- CSA
- UL
- TÜV
- [UH，nom]额定工作电压：
- 24 V DC -20 - +20 %
- 输入数量：
- 32
- 通信端口协议：
- Modbus mit 1 RJ45 Anschluss(e), serielle Leitung, Übertragungsrate: 1.200 bps, 2.400 bps, 4.800 bps, 9.600 bps oder 19.200 bps
- Profibus mit 1 SUB-D 9-polige Buchse Anschluss(e), serielle Leitung, Übertragungsrate: 12 Mbit/s
- 安全级别：
- Kann PL e/Kategorie 4 erreichen entspricht EN 954-1/EN/ISO 13849-1
- Kann SIL 3 erreichen entspricht IEC 61508
Schneider XPSMC32ZP 其他功能
- 模块的功能：
- Dynamische Überwachung von Hydraulikventilen an linearen Pressen
- Exzenterpresse
- Not-Aus-Überwachung, mit oder ohne Zeitverzögerung, 1- oder 2-kanalige Verdrahtung
- Aktivieren der Schalterüberwachung, 2 oder 3 Kontakte
- Fußschalterüberwachung
- Überwachung von Spritzgusspressen und Blasformmaschinen
- Schutztürüberwachung mit 1 oder 2 Endschaltern
- Hydraulikpresse
- Überwachung Magnetschalter Kategorie 4 entspricht EN/IEC 61496
- Überwachung des Sicherheitsanschlags im oberen Totpunkt der Exzenterpresse Kategorie 3 entspricht EN 574/ISO 13851
- Stummschaltfunktion von Lichtvorhängen
- Wahlschalter
- Überwachung Sicherheitsmatte
- Verzögerungen Sicherheitszeit
- Wellen-/Kettenbruchmonitor
- Erkennung der Nullgeschwindigkeit
- Überwachung Lichtvorhang Kategorie 4 entspricht IEC 61496
- Zwei-Hand-Steuerung Kategorie 3 entspricht EN 574/ISO 13851
- 输入之间的同步时间：
- Je nach gewählter Konfiguration
- 功耗（W）：
- 12 W
- 输入保护类型：
- Externe Sicherung 16 A
- [Uc]控制电路电压：
- 28,8 V
- 最大导线电阻：
- 100 Ohm <2000 m
- 输出类型：
- 2 Relais, 2 Schließer (4 Schließer insgesamt) Schaltkreis(e)
- Fester Zustand, 6 Schaltkreis(e), spannungsfrei
- 关闭电源：
- 180 VA Halten AC-15 C300 Relaisausgang
- 1800 VA Einschaltstrom AC-15 C300 Relaisausgang
- 关闭电源：
- 2 A bei 24 V für statische Ausgangsschaltung
- 1,5 A bei 24 V (DC-13) Zeitkonstante: 50 ms für Relaisausgang
- 热输出电流：
- 4 A für beide Ausgänge gleichzeitig
- 6 für 1 Ausgang und 2 für den anderen für Relaisausgang
- [ih]露天的常规热流：
- 16 A für Relaisausgang
- 6,5 A für statische Ausgangsschaltung
- 相关套期保值：
- 16 A gL für Stromversorgung
- 4 A gL für Relaisausgang
- 6 A flinke Feinsicherung für Relaisausgang
- 最小输出电流：
- 10 mA für Relaisausgang
- 最小输出电压：
- 17 V für Relaisausgang
- [tA]响应时间：
- Konfigurierbar: 20 ms oder 30 ms mit Software XPSMCWIN
- [Ui]设计绝缘电压：
- 300 V (Verschmutzungsgrad 2) entspricht IEC 60647-5-1, DIN VDE 0110 Teil 1
- [Uimp]设计抗震性：
- 4 kV Überspannungskategorie III entspricht IEC 60647-5-1, DIN VDE 0110 Teil 1
- 访问方法：
- Slave
- Exchange大小：
- 14 Worte
- 地址数量：
- 1…125 für Profibus
- 1…247 für Modbus
- 对等：
- Gerade für Modbus
- Nein für Modbus
- Ungerade für Modbus
- 数据格式：
- 1 Startbit/8 Datenbits
- 1 Stoppbit gerade oder ungerade
- 2 Stoppbits ohne Parität
- RTU-Modus (Remote Terminal Unit)
- 支持的Modbus功能：
- 01: 8-bit Ausgangsdaten/32-bit Eingangsdaten
- 02: 32-bit Eingangsdaten/8-bit Ausgangsdaten
- 03: Informationen und Fehlermeldungen
- 本地信号：
- 48 LEDs
- 安装支架：
- Montageplatte
- 深度：
- 153 mm
- 身高：
- 151,5 mm
- 宽度：
- 74 mm
- 产品重量：
- 0,84 kg
Schneider XPSMC32ZP 其他功能
- 模块的功能：
- Dynamische Überwachung von Hydraulikventilen an linearen Pressen
- Exzenterpresse
- Not-Aus-Überwachung, mit oder ohne Zeitverzögerung, 1- oder 2-kanalige Verdrahtung
- Aktivieren der Schalterüberwachung, 2 oder 3 Kontakte
- Fußschalterüberwachung
- Überwachung von Spritzgusspressen und Blasformmaschinen
- Schutztürüberwachung mit 1 oder 2 Endschaltern
- Hydraulikpresse
- Überwachung Magnetschalter Kategorie 4 entspricht EN/IEC 61496
- Überwachung des Sicherheitsanschlags im oberen Totpunkt der Exzenterpresse Kategorie 3 entspricht EN 574/ISO 13851
- Stummschaltfunktion von Lichtvorhängen
- Wahlschalter
- Überwachung Sicherheitsmatte
- Verzögerungen Sicherheitszeit
- Wellen-/Kettenbruchmonitor
- Erkennung der Nullgeschwindigkeit
- Überwachung Lichtvorhang Kategorie 4 entspricht IEC 61496
- Zwei-Hand-Steuerung Kategorie 3 entspricht EN 574/ISO 13851
- 输入之间的同步时间：
- Je nach gewählter Konfiguration
- 功耗（W）：
- 12 W
- 输入保护类型：
- Externe Sicherung 16 A
- [Uc]控制电路电压：
- 28,8 V
- 最大导线电阻：
- 100 Ohm <2000 m
- 输出类型：
- 2 Relais, 2 Schließer (4 Schließer insgesamt) Schaltkreis(e)
- Fester Zustand, 6 Schaltkreis(e), spannungsfrei
- 关闭电源：
- 180 VA Halten AC-15 C300 Relaisausgang
- 1800 VA Einschaltstrom AC-15 C300 Relaisausgang
- 关闭电源：
- 2 A bei 24 V für statische Ausgangsschaltung
- 1,5 A bei 24 V (DC-13) Zeitkonstante: 50 ms für Relaisausgang
- 热输出电流：
- 4 A für beide Ausgänge gleichzeitig
- 6 für 1 Ausgang und 2 für den anderen für Relaisausgang
- [ih]露天的常规热流：
- 16 A für Relaisausgang
- 6,5 A für statische Ausgangsschaltung
- 相关套期保值：
- 16 A gL für Stromversorgung
- 4 A gL für Relaisausgang
- 6 A flinke Feinsicherung für Relaisausgang
- 最小输出电流：
- 10 mA für Relaisausgang
- 最小输出电压：
- 17 V für Relaisausgang
- [tA]响应时间：
- Konfigurierbar: 20 ms oder 30 ms mit Software XPSMCWIN
- [Ui]设计绝缘电压：
- 300 V (Verschmutzungsgrad 2) entspricht IEC 60647-5-1, DIN VDE 0110 Teil 1
- [Uimp]设计抗震性：
- 4 kV Überspannungskategorie III entspricht IEC 60647-5-1, DIN VDE 0110 Teil 1
- 访问方法：
- Slave
- Exchange大小：
- 14 Worte
- 地址数量：
- 1…125 für Profibus
- 1…247 für Modbus
- 对等：
- Gerade für Modbus
- Nein für Modbus
- Ungerade für Modbus
- 数据格式：
- 1 Startbit/8 Datenbits
- 1 Stoppbit gerade oder ungerade
- 2 Stoppbits ohne Parität
- RTU-Modus (Remote Terminal Unit)
- 支持的Modbus功能：
- 01: 8-bit Ausgangsdaten/32-bit Eingangsdaten
- 02: 32-bit Eingangsdaten/8-bit Ausgangsdaten
- 03: Informationen und Fehlermeldungen
- 本地信号：
- 48 LEDs
- 安装支架：
- Montageplatte
- 深度：
- 153 mm
- 身高：
- 151,5 mm
- 宽度：
- 74 mm
- 产品重量：
- 0,84 kg
Schneider XPSMC32ZP 装配
- Schutzart (IP)：
- IP20 entspricht IEC 60529
- 工作环境温度：
- -10…55 °C
- 储存环境温度：
- -25…85 °C
Schneider XPSMC32ZP 装配
- Schutzart (IP)：
- IP20 entspricht IEC 60529
- 工作环境温度：
- -10…55 °C
- 储存环境温度：
- -25…85 °C
Schneider XPSMC32ZP 包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 9,500 cm
- VPE 1宽度：
- 18,000 cm
- VPE 1长度：
- 26,100 cm
- VPE 1重量：
- 1,288 kg
- VPE 2类型：
- S04
- VPE 2数量：
- 6
- VPE 2高度：
- 30,000 cm
- VPE 2宽度：
- 40,000 cm
- VPE 2长度：
- 60,000 cm
- VPE 2重量：
- 8,560 kg
Schneider XPSMC32ZP 包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 9,500 cm
- VPE 1宽度：
- 18,000 cm
- VPE 1长度：
- 26,100 cm
- VPE 1重量：
- 1,288 kg
- VPE 2类型：
- S04
- VPE 2数量：
- 6
- VPE 2高度：
- 30,000 cm
- VPE 2宽度：
- 40,000 cm
- VPE 2长度：
- 60,000 cm
- VPE 2重量：
- 8,560 kg
Schneider XPSMC32ZP 合同担保
- 保证：
- 18 months
Schneider XPSMC32ZP 合同担保
- 保证：
- 18 months
