法国Schneider
Schneider XB7ES542P
型号: XB7ES542P

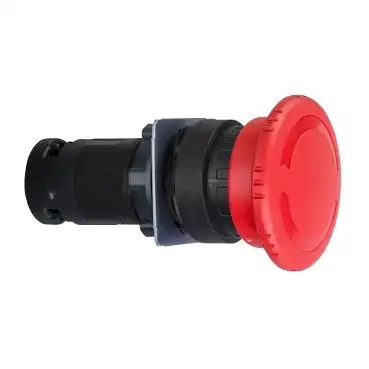

紧急停止/紧急停止按钮，Harmony XB7，整体式，塑料，Ö22mm，红色，旋转释放，1Ö，螺丝端子
- 非常适合在工业、机械工程和控制柜制造商中通用且具有成本效益
- 一体式塑料设计，优化设计，易于订购和安装
- 通过产品背面的螺丝端子连接设备
- 适用于-25至+70°C的工作温度
- 国际使用的各种现有产品标准和认证
- 产品的环保性更多信息
Schneider XB7ES542P 基本属性
净重：0.032 KG
Schneider XB7ES542P 主要特点
- 系列：
- Harmony XB7
- 产品或组件类型：
- Not-Aus-Taster, Monoblockausführung
- 设备的简短描述：
- XB7
- 安装直径：
- 22 mm
- 不可分割数量的销售额：
- 10
- 信号装置头的形状：
- Rund
- 操作员类型：
- mechanische Verriegelung
- 提供：
- Zum Auslösen drehen
- 操作配置文件：
- Rot Pilz Ø 40 mm, unbeschriftet
- 联系人的类型和组成：
- 1 Ö
- 终端：
- Schraubklemmenleisten, <= 2 x 1,5 mm² mit Kabelende entspricht IEC 60947-1
- Schraubklemmenleisten, 1 x 0,34-2 x 2,5 mm² ohne Kabelende entspricht IEC 60947-1
- 设备显示：
- Gerät in Monoblockausführung
Schneider XB7ES542P 主要特点
- 系列：
- Harmony XB7
- 产品或组件类型：
- Not-Aus-Taster, Monoblockausführung
- 设备的简短描述：
- XB7
- 安装直径：
- 22 mm
- 不可分割数量的销售额：
- 10
- 信号装置头的形状：
- Rund
- 操作员类型：
- mechanische Verriegelung
- 提供：
- Zum Auslösen drehen
- 操作配置文件：
- Rot Pilz Ø 40 mm, unbeschriftet
- 联系人的类型和组成：
- 1 Ö
- 终端：
- Schraubklemmenleisten, <= 2 x 1,5 mm² mit Kabelende entspricht IEC 60947-1
- Schraubklemmenleisten, 1 x 0,34-2 x 2,5 mm² ohne Kabelende entspricht IEC 60947-1
- 设备显示：
- Gerät in Monoblockausführung
Schneider XB7ES542P 其他功能
- CAD总宽度：
- 40 mm
- CAD总高度：
- 40 mm
- CAD总深度：
- 72 mm
- 端子说明ISO编号1：
- (11-12)NC
- 产品重量：
- 0,032 kg
- 设备组装：
- Befestigungsbohrung - Durchmesser: 22,5 mm 22,3 +0,4/0 entspricht IEC 60947-1
- 安装中心：
- >= 30 x 40 mm (Trägerplatte) Metall - Dicke: 1…6 mm
- >= 30 x 40 mm (Trägerplatte) Kunststoff - Dicke: 2…6 mm
- 安装方式：
- Feststellmutterunter Schraubenkopf: 2…2,4 Nm
- 触点的操作：
- Gestuft schaltend
- 联系人的使用：
- Standard
- 正开口：
- Mit entspricht IEC 60947-5-1 appendix K
- 机械使用寿命：
- 10000 Zyklen
- [M] 拧紧力矩：
- 0,8…1,2 Nm entspricht IEC 60947-1
- 螺钉头形状：
- Kreuzweise kompatibel mit JIS Nr. 1 Schraubenzieher
- Kreuzweise kompatibel mit Philips Nr. 1 Schraubenzieher
- Kreuzweise kompatibel mit Position Nr. 1 Schraubenzieher
- Geschlitzt kompatibel mit flach Ø 4 mm Schraubenzieher
- Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubenzieher
- 短路保护：
- 4 A Patronensicherung Typ gG entspricht IEC 60947-5-1
- [Ui]设计绝缘电压：
- 250 V (Verschmutzungsgrad 3) entspricht IEC 60947-1
- [Uimp]设计抗震性：
- 4 kV entspricht IEC 60947-1
- [Ie]操作设计流程：
- 0,1 A bei 250 V, DC-13, R300 entspricht IEC 60947-5-1
- 0,22 A bei 125 V, DC-13, R300 entspricht IEC 60947-5-1
- 0,3 A bei 240 V, AC-14, D300 entspricht IEC 60947-5-1
- 0,6 A bei 120 V, AC-14, D300 entspricht IEC 60947-5-1
- 电气使用寿命：
- 1000000 Zyklen, DC-13, 0,3 A bei 24 V, Betriebsgeschwindigkeit <216000 cyc/mn, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
- 1000000 Zyklen, AC-15, 0,03 A bei 230 V, Betriebsgeschwindigkeit <216000 cyc/mn, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
- 1000000 Zyklen, AC-15, 0,09 A bei 240 V, Betriebsgeschwindigkeit <108000 cyc/mn, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
- 电气可靠性：
- λ < 10exp(-6) bei 17 V und 5 mA entspricht IEC 60947-5-4
Schneider XB7ES542P 其他功能
- CAD总宽度：
- 40 mm
- CAD总高度：
- 40 mm
- CAD总深度：
- 72 mm
- 端子说明ISO编号1：
- (11-12)NC
- 产品重量：
- 0,032 kg
- 设备组装：
- Befestigungsbohrung - Durchmesser: 22,5 mm 22,3 +0,4/0 entspricht IEC 60947-1
- 安装中心：
- >= 30 x 40 mm (Trägerplatte) Metall - Dicke: 1…6 mm
- >= 30 x 40 mm (Trägerplatte) Kunststoff - Dicke: 2…6 mm
- 安装方式：
- Feststellmutterunter Schraubenkopf: 2…2,4 Nm
- 触点的操作：
- Gestuft schaltend
- 联系人的使用：
- Standard
- 正开口：
- Mit entspricht IEC 60947-5-1 appendix K
- 机械使用寿命：
- 10000 Zyklen
- [M] 拧紧力矩：
- 0,8…1,2 Nm entspricht IEC 60947-1
- 螺钉头形状：
- Kreuzweise kompatibel mit JIS Nr. 1 Schraubenzieher
- Kreuzweise kompatibel mit Philips Nr. 1 Schraubenzieher
- Kreuzweise kompatibel mit Position Nr. 1 Schraubenzieher
- Geschlitzt kompatibel mit flach Ø 4 mm Schraubenzieher
- Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubenzieher
- 短路保护：
- 4 A Patronensicherung Typ gG entspricht IEC 60947-5-1
- [Ui]设计绝缘电压：
- 250 V (Verschmutzungsgrad 3) entspricht IEC 60947-1
- [Uimp]设计抗震性：
- 4 kV entspricht IEC 60947-1
- [Ie]操作设计流程：
- 0,1 A bei 250 V, DC-13, R300 entspricht IEC 60947-5-1
- 0,22 A bei 125 V, DC-13, R300 entspricht IEC 60947-5-1
- 0,3 A bei 240 V, AC-14, D300 entspricht IEC 60947-5-1
- 0,6 A bei 120 V, AC-14, D300 entspricht IEC 60947-5-1
- 电气使用寿命：
- 1000000 Zyklen, DC-13, 0,3 A bei 24 V, Betriebsgeschwindigkeit <216000 cyc/mn, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
- 1000000 Zyklen, AC-15, 0,03 A bei 230 V, Betriebsgeschwindigkeit <216000 cyc/mn, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
- 1000000 Zyklen, AC-15, 0,09 A bei 240 V, Betriebsgeschwindigkeit <108000 cyc/mn, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
- 电气可靠性：
- λ < 10exp(-6) bei 17 V und 5 mA entspricht IEC 60947-5-4
Schneider XB7ES542P 装配
- 涂层：
- TH
- 储存环境温度：
- -40…70 °C
- 工作环境温度：
- -25…70 °C
- 防震等级：
- Klasse II entspricht IEC 60536
- Schutzart (IP)：
- IP20 (Rückseite) entspricht IEC 60529
- IP54 (Vorderseite) entspricht IEC 60529
- Schutzart (NEMA)：
- NEMA 12 entspricht UL 50
- 标准：
- IEC 60947-5-1
- UL 508
- IEC 60947-1
- CSA C22.2 Nr. 14
- IEC 60364-5-53
- 产品认证：
- CCC
- 抗振动性：
- 5 gn (f= 2…500 Hz) entspricht IEC 60068-2-6
- 抗冲击性：
- 10 Gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
Schneider XB7ES542P 装配
- 涂层：
- TH
- 储存环境温度：
- -40…70 °C
- 工作环境温度：
- -25…70 °C
- 防震等级：
- Klasse II entspricht IEC 60536
- Schutzart (IP)：
- IP20 (Rückseite) entspricht IEC 60529
- IP54 (Vorderseite) entspricht IEC 60529
- Schutzart (NEMA)：
- NEMA 12 entspricht UL 50
- 标准：
- IEC 60947-5-1
- UL 508
- IEC 60947-1
- CSA C22.2 Nr. 14
- IEC 60364-5-53
- 产品认证：
- CCC
- 抗振动性：
- 5 gn (f= 2…500 Hz) entspricht IEC 60068-2-6
- 抗冲击性：
- 10 Gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
Schneider XB7ES542P 包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 4,0 cm
- VPE 1宽度：
- 15,0 cm
- VPE 1长度：
- 20,0 cm
- VPE 1重量：
- 38,0 g
Schneider XB7ES542P 包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 4,0 cm
- VPE 1宽度：
- 15,0 cm
- VPE 1长度：
- 20,0 cm
- VPE 1重量：
- 38,0 g
Schneider XB7ES542P 合同担保
- 保证：
- 18 months
Schneider XB7ES542P 合同担保
- 保证：
- 18 months
