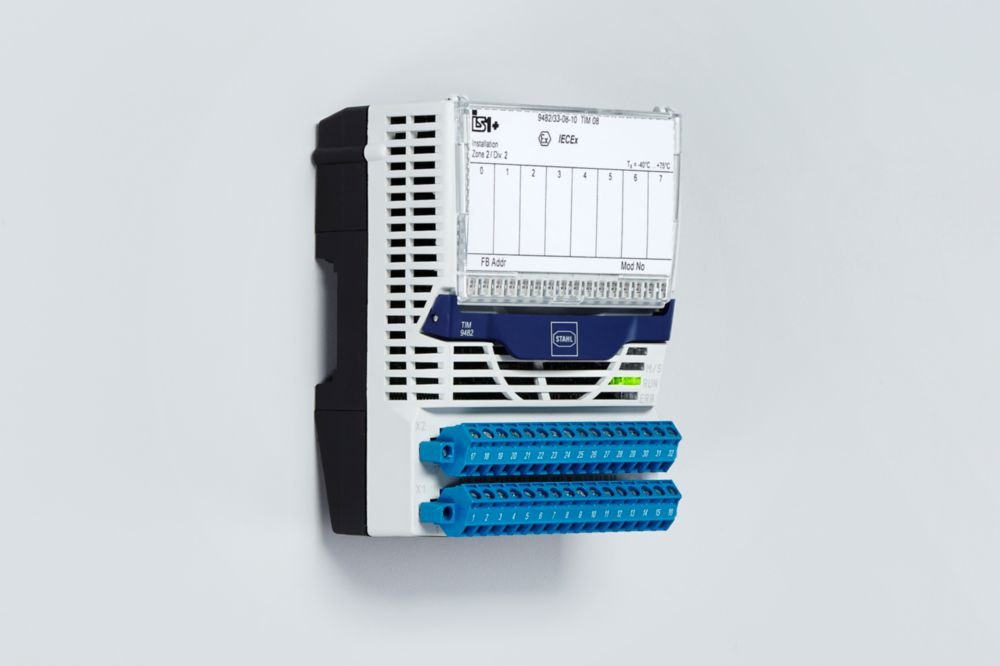

9482/33-08-10 217644
9482/33-08-10 217644基本信息
型号: 9482/33-08-10
订货号: 217644
2区温度输入模块9482/33系列
- 1级分区：1区1区过滤器：2.3 G区、Gc区应用区（分区）：2 Ex接口区：0、1、2、20、21、22证书：ATEX（DEK）、巴西（ULB）、IECEx（DEK）、印度（PESO）、加拿大（FM）、韩国（KTL）、美国（FM）和中华人民共和国（NEPSI）
- 一级分区：分区一。分区一
- 区域滤波器：区域2Ω3 G至Gc
- 应用区域（分区）：2
- Ex接口区：0、1、2、20、21、22
- 认证：ATEX（DEK）、巴西（ULB）、IECEx（DEK）、印度（PESO）、加拿大（FM）、韩国（KTL）、美国（FM）和中华人民共和国（NEPSI）
9482/33-08-10 217644基本属性
净重：0.275 KG
长度：128 mm
宽度：97 mm
高度：67 mm
9482/33-08-10 217644总则
- 我的钢筋：
- 9482B
- 产品类型：
- ：
- ：
- ：
9482/33-08-10 217644防爆
- 适用范围（区域）注释：
- Es ist ein für den Einsatzbereich geeignetes Gehäuse zu verwenden.
- Siehe Betriebsanleitung.
- IECEx气体证书：
- IECEx DEK 13.0046X
- IECEx气体防爆：
- Ex ec ia [ia Ga] IIC T4 Gb
- IECEx防尘证书：
- IECEx DEK 13.0046X
- IECEx粉尘防爆：
- [Ex ia Da] IIIC
- ATEX气体证书：
- DEKRA 13 ATEX 0140 X
- ATEX气体防爆：
- II 3 (1) G Ex ec ia [ia Ga] IIC T4 Gb
- ATEX证书防尘：
- DEKRA 13 ATEX 0140 X
- ATEX防尘防爆：
- II (1) D [Ex ia Da] IIIC
- FMus证书：
- FM17US0332X
- cFM证书：
- FM16CA0134X
- 识别cFMus：
- NI, Class I, Div. 2, Groups A,B,C,D;
- Class I, Zone 2, AEx/Ex nA ia [ia] IIC
- AIS Class I,II,III, Div. 1, Groups A,B,C,D,E,F,G;
- T4 at Ta = 75°C
- See Doc. 9482 6 031 002 1
- 证书：
- ATEX (DEK), Brasilien (ULB), IECEx (DEK), Indien (PESO), Kanada (FM), Korea (KTL), USA (FM), Volksrepublik China (NEPSI)
- 船只的批准：
- ABS, BVIS, EU RO MR (DNV), KR, LR
- 符合性声明：
- ATEX (EUK), Volksrepublik China (CCC)
- 安装：
- Zone 2 und im sicheren Bereich
- 其他信息：
- siehe Betriebsanleitung und Bescheinigung
9482/33-08-10 217644安全数据
- 内部容量Ci：
- vernachlässigbar
- 笔记：
- Für den Nachweis der Eigensicherheit sind sicherheitstechnische Daten in Abhängigkeit der Beschaltungsart und des jeweiligen Sensors zu verwenden.Weitere Angaben und Kombinationen siehe Betriebsanleitung.
9482/33-08-10 217644援助能源
- 最大功耗：
- 1,00 W
- 电源连接：
- BusRail Typen 9494
- 辅助能源的执行：
- Eigensicher Ex ia über BusRail
- 电流消耗：
- 42 mA
- 最大功耗：
- 1,00 W
- 最大功率损耗输入：
- 1,0 W
9482/33-08-10 217644电流分离
- 测试电压电流隔离：
- gemäß Norm EN 60079-11
- 辅助能源/系统组件：
- ≥ 1500 V AC
- I/O模块I/O模块：
- ≥ 500 V AC
- I/O通道/系统组件：
- ≥ 500 V AC
- I/O通道，接地（PA）：
- ≥ 500 V AC
9482/33-08-10 217644条目
- 传感器类型1：
- Widerstandsgeber
- Widerstandsthermometer
- 电阻范围：
- 0 - 10
- 测量电流：
- < 200 µA gemultiplext
- 测量精度：
- ± 1 % (4 Kanal schnell)
- 0,025 % (8 Kanal genau)
- 线性1（可参数化）：
- widerstandslinear
- temperaturlinear
- 传感器类型2：
- Thermoelemente
- mV-Geber
- 连接类型2：
- 2-Leiterschaltung
- 信号范围输入：
- -10 ... +100 mV
- 线性2（可参数化）：
- spannungslinear
- temperaturlinear
- 每条线路的最大允许总线路电阻：
- 100 Ω pro Ader
- 输入电阻：
- max. 10 MΩ je Kanal
- 补偿机构：
- intern (parametrierbar)
- extern 3-Leiterschaltung
- 输入测量范围最小值。：
- -40 °C
- 输入测量范围最大值。：
- +80 °C
- 决议：
- 0,1 K
9482/33-08-10 217644设备特定数据
- 诊断消息模块：
- AUS
- EIN
- 选择比较点：
- intern / extern 3-Leiter
- 外部比较器类型：
- PT1000
- PT100 GOST
- PT100
- 传感器类型：
- siehe Tabelle (anschließbare Sensoren)
- 电路类型：
- 2-, 3-, 4-Leiterschaltung
- 线路故障监测：
- AUS
- EIN
- 错误情况下的行为输入：
- letzten Wert halten
- LED维护模块：
- LED "M/S", blau
- LED工作模式：
- LED "RUN", grün
- 可检索参数：
- Typ
- SW-Revision
- Seriennummer
- Hersteller
- HW-Revision
- 模块状态和警报：
- Fehler interner Bus primär / redundantKeine Antwort vom IOMKonfiguration ungleich ModulHardwarefehlerÜbertemperaturFehler SteckplatzWartungsbedarf Modul
- 信号状态位：
- 1 = Signal gültig
- 0 = Signal gestört
- 断线输入：
- Thermoelemente > 1000 Ω
- Widerstandsgeber > 100 Ω
- Widerstandstherm. > 100 Ω
- mV-Geber > 1000 Ω
- 短路输入：
- Widerstandstherm. < 15 Ω
- Widerstandsgeber < 15 Ω
- 测量范围：
- Unterschreitung
- Überschreitung
- 环境温度的影响：
- 0,025 % / 10 K
9482/33-08-10 217644诊断
- LED收集错误：
- LED "ERR", rot
9482/33-08-10 217644环境条件
- 环境温度：
- -40°C ... +75°C
- 环境温度：
- -40°F ... +167°F
- 储存温度：
- -40°C ... +80°C
- 储存温度：
- -40°F ... +176°F
- 最大下注高度：
- < 2000 m
- 最大相对湿度：
- 95 % (ohne Betauung)
- 冲击（半正弦）：
- (IEC EN 60068-2-27)
- 15 g (3 Schocks pro Achse und Richtung)
- 振动（正弦）：
- (IEC EN 60068-2-6)
- Frequenzbereich 2 … 13,2 Hz Amplitude 1,0 mm (Spitzenwert)
- Frequenzbereich 13,2 … 100 Hz Beschleunigungsamplitude 0,7 g
- 电磁兼容性：
- Geprüft nach folgenden Normen und Vorschriften: EN 61326-1 (2006) IEC 61000-4-1...6, NAMUR NE 21
- 测量精度（EMC）：
- 0,1 % (8 Kanal genau) unter starkem elektromagnetischem Einfluss
- 笔记：
- (Betriebsanleitung beachten)

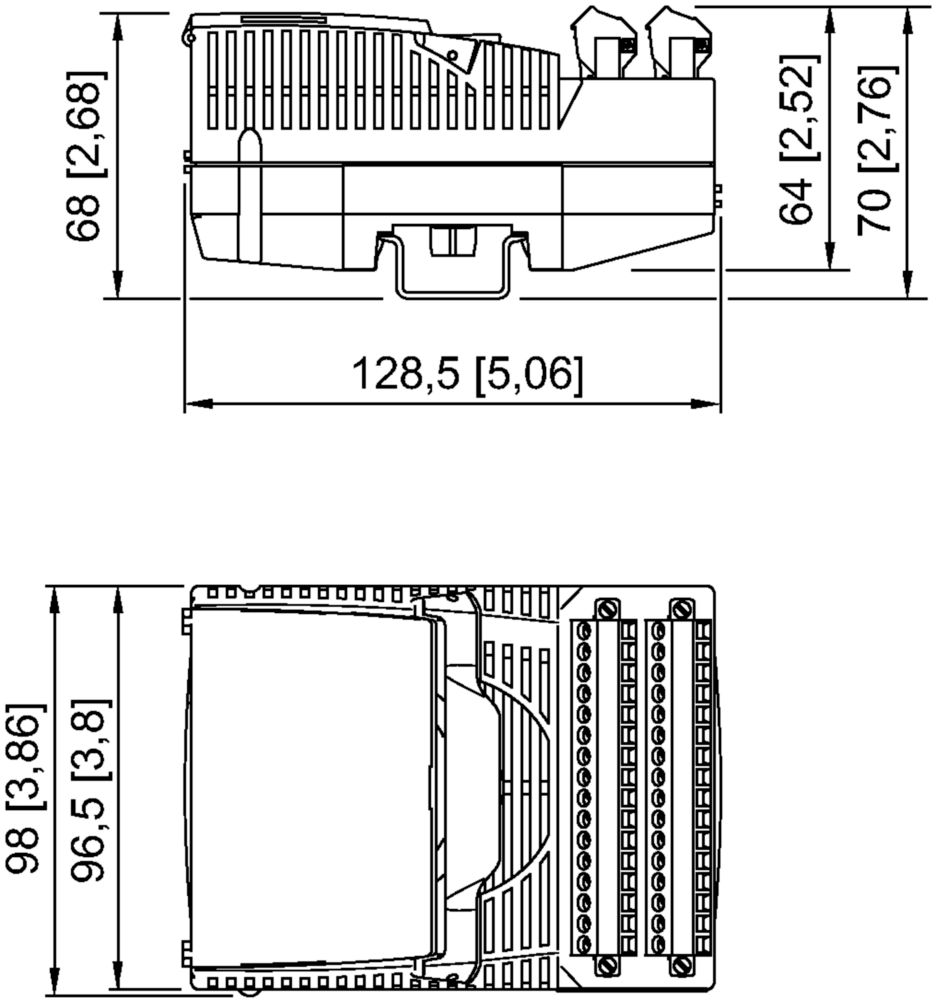

9482/33-08-10 217644机械数据
- 防护等级IP（IEC 60529）：
- IP20
- 模块外壳：
- Polyamid 6GF
- 耐火性（UL 94）：
- V2
- 污染物等级：
- entspricht G3
- 宽度：
- 96,500 mm
- 宽英寸：
- 3,800 in
- 身高：
- 67 mm
- 长：
- 128 mm
- 长度英寸：
- 5,04 in
- 安装深度英寸：
- 2,64 in
- 重量：
- 275 g
- 重量：
- 0.61 lb
9482/33-08-10 217644组装和安装
- 安装位置：
- senkrecht
- waagerecht
- 连接类型1：
- 2-, 3-, 4-Leiterschaltung
9482/33-08-10 217644商业数据
- 海关关税编号：
- 85363010
- 国际商品编号（GTIN）：
- 4046827120411
- 原产国：
- DE
