IME18-20NPSZW2S 1071273
IME18-20NPSZW2S 1071273基本信息
型号: IME18-20NPSZW2S
订货号: 1071273
参考面价： 53.50 EUR
IME18-20NPSZW2S 1071273基本属性
IME18-20NPSZW2S 1071273特征
- 设计：
- Metrische Bauform
- 住房设计：
- Standardbauform
- 螺纹尺寸：
- M18 x 1
- 直径：
- Ø 18 mm
- 切换距离Sn：
- 20 mm
- 安全切换距离Sa：
- 16,2 mm
- 金属安装：
- Nicht bündig
- 开关频率：
- 200 Hz
- 连接类型：
- Leitung, 3-adrig, 2 m
- 开关输出：
- PNP
- 输出功能：
- Schließer
- 电气版本：
- DC 3-Leiter
- 保护类型：
- IP67 1)
- 特殊功能：
- 3-facher Schaltabstand
- 交货范围：
- Befestigungsmutter, Messing, vernickelt (2 x)
IME18-20NPSZW2S 1071273机械/电气
- 电源电压：
- 10 V DC ... 30 V DC
- 余纹波：
- ≤ 10 %
- 电压降：
- ≤ 2 V 1)
- 待机延迟：
- ≤ 100 ms
- 磁滞：
- 1 % ... 15 %
- 再现性：
- ≤ 5 % 2) 3)
- 温度漂移（来自Sr）：
- ± 10 %
- EMC：
- Nach EN 60947-5-2
- 持续电流Ia：
- ≤ 200 mA
- 空闲电流：
- ≤ 10 mA
- 导管材料：
- PVC
- 导线横截面：
- 0,25 mm²
- 线路直径：
- Ø 3,9 mm
- 短路保护：
- ✔
- 极性反接保护：
- ✔
- 关于脉冲抑制：
- ✔
- 抗冲击和振动：
- 30 g, 11 ms/10 Hz ... 55 Hz, 1 mm
- 环境温度操作：
- –25 °C ... +75 °C
- 环境温度轴承：
- –25 °C ... +75 °C
- 外壳材料：
- Messing, vernickelt
- 材料，有效面积：
- Kunststoff, PA 66

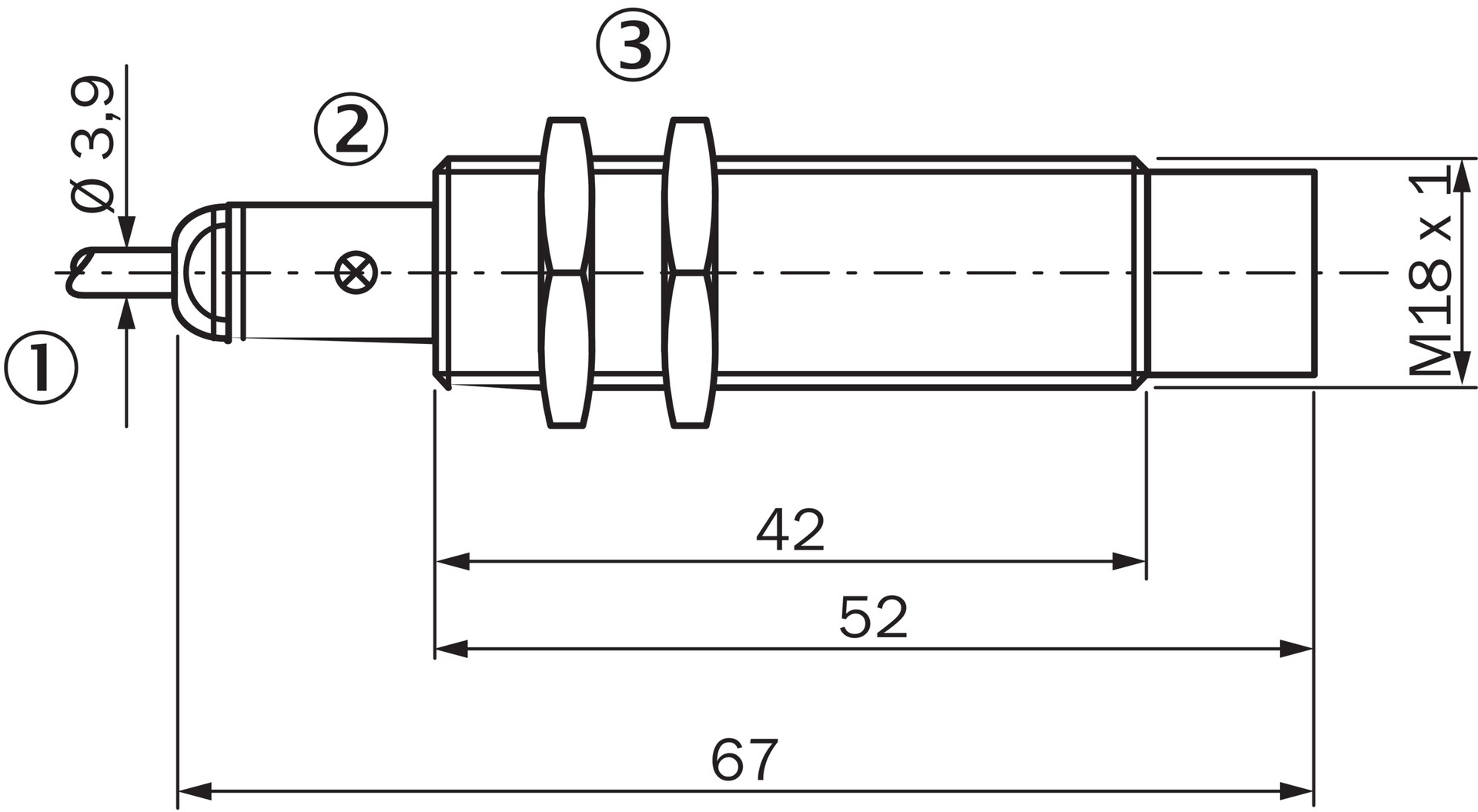

- 外壳长度：
- 67 mm
- 可用螺纹长度：
- 42 mm
- 最大拧紧力矩：
- ≤ 30 Nm
- UL文件号。：
- NRKH.E181493
IME18-20NPSZW2S 1071273安全参数
- MTTFD：
- 1.735 Jahre
- DCavg：
- 0 %
IME18-20NPSZW2S 1071273折减系数
- 笔记：
- Die Werte gelten als Richtwerte, die variieren können
- St37钢（Fe）：
- 1
- 不锈钢（V2A）：
- Ca. 0,78
- 铝（Al）：
- Ca. 0,43
- 铜（Cu）：
- Ca. 0,37
- 黄铜（Ms）：
- Ca. 0,4

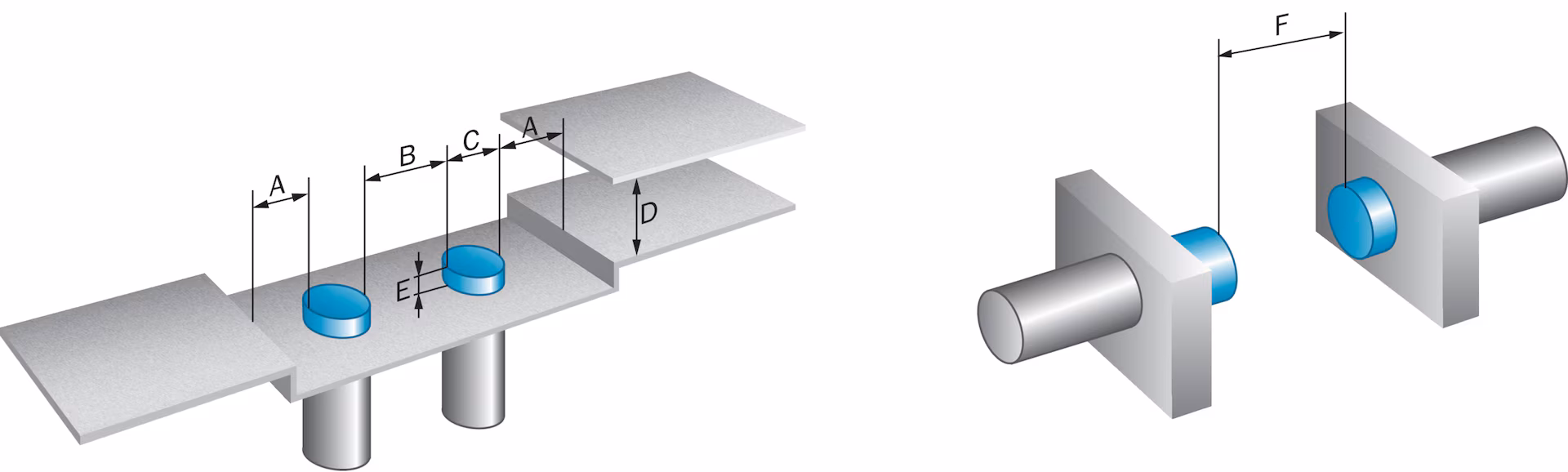

IME18-20NPSZW2S 1071273安装说明
- 评论：
- Zugehörige Grafik siehe "Einbauhinweis"
- A.：
- 30 mm
- B：
- 86 mm
- C：
- 18 mm
- D：
- 60 mm
- E：
- 20 mm
- F：
- 200 mm
IME18-20NPSZW2S 1071273分类
- ECLASS 5.0：
- 27270101
- ECLASS 5.1.4：
- 27270101
- ECLASS 6.0：
- 27270101
- ECLASS 6.2：
- 27270101
- ECLASS 7.0：
- 27270101
- ECLASS 8.0：
- 27270101
- ECLASS 8.1：
- 27270101
- ECLASS 9.0：
- 27270101
- ECLASS 10.0：
- 27270101
- ECLASS 11.0：
- 27270101
- ECLASS 12.0：
- 27274001
- ETIM 5.0：
- EC002714
- ETIM 6.0：
- EC002714
- ETIM 7.0：
- EC002714
- ETIM 8.0：
- EC002714
- UNSPSC 16.0901：
- 39122230
