IMB18-12NPSVU2K 1072831
IMB18-12NPSVU2K 1072831基本信息
型号: IMB18-12NPSVU2K
订货号: 1072831
参考面价： 43.80 EUR
IMB18-12NPSVU2K 1072831基本属性
IMB18-12NPSVU2K 1072831特征
- 设计：
- Metrisch
- 住房设计：
- Kurzbauform
- 螺纹尺寸：
- M18 x 1
- 直径：
- Ø 18 mm
- 切换距离Sn：
- 12 mm
- 安全切换距离Sa：
- 9,72 mm
- 金属安装：
- Nicht bündig
- 开关频率：
- 1.000 Hz
- 连接类型：
- Leitung, 3-adrig, 2 m
- 开关输出：
- PNP
- 输出功能：
- Schließer
- 电气版本：
- DC 3-Leiter
- 保护类型：
- IP68 1)
- IP69K 2)
- 特殊功能：
- Beständig gegen Kühl- und Schmiermittel, Visuelle Einstellhilfe, IO-Link, Temperaturbeständigkeit
- 特殊应用：
- Kühl- und Schmiermittelbereich, Mobile Arbeitsmaschinen, Raue Einsatzbedingungen
- 交货范围：
- Befestigungsmutter, Edelstahl V2A, mit Sperrverzahnung (2 x)
IMB18-12NPSVU2K 1072831机械/电气
- 电源电压：
- 10 V DC ... 30 V DC
- 余纹波：
- ≤ 10 %
- 电压降：
- ≤ 2 V 1)
- 磁滞：
- 3 % ... 20 %
- 再现性：
- ≤ 2 % 2) 3)
- 温度漂移（来自Sr）：
- ± 10 %
- EMC：
- Nach EN 60947-5-2
- 持续电流Ia：
- ≤ 200 mA
- 空闲电流：
- ≤ 10 mA
- 导管材料：
- PUR
- 导线横截面：
- 0,34 mm²
- 线路直径：
- Ø 4,5 mm
- 短路保护：
- ✔
- 极性反接保护：
- ✔
- 关于脉冲抑制：
- ✔
- 抗冲击和振动：
- 100 g / 2 ms / 500 Zyklen; 150 g / 1 Mio Zyklen; 10 Hz ... 55 Hz / 1 mm; 55 Hz ... 500 Hz / 60 g
- 环境温度操作：
- –40 °C ... +100 °C
- 外壳材料：
- Edelstahl V2A, DIN 1.4305 / AISI 303
- 材料，有效面积：
- Kunststoff, LCP

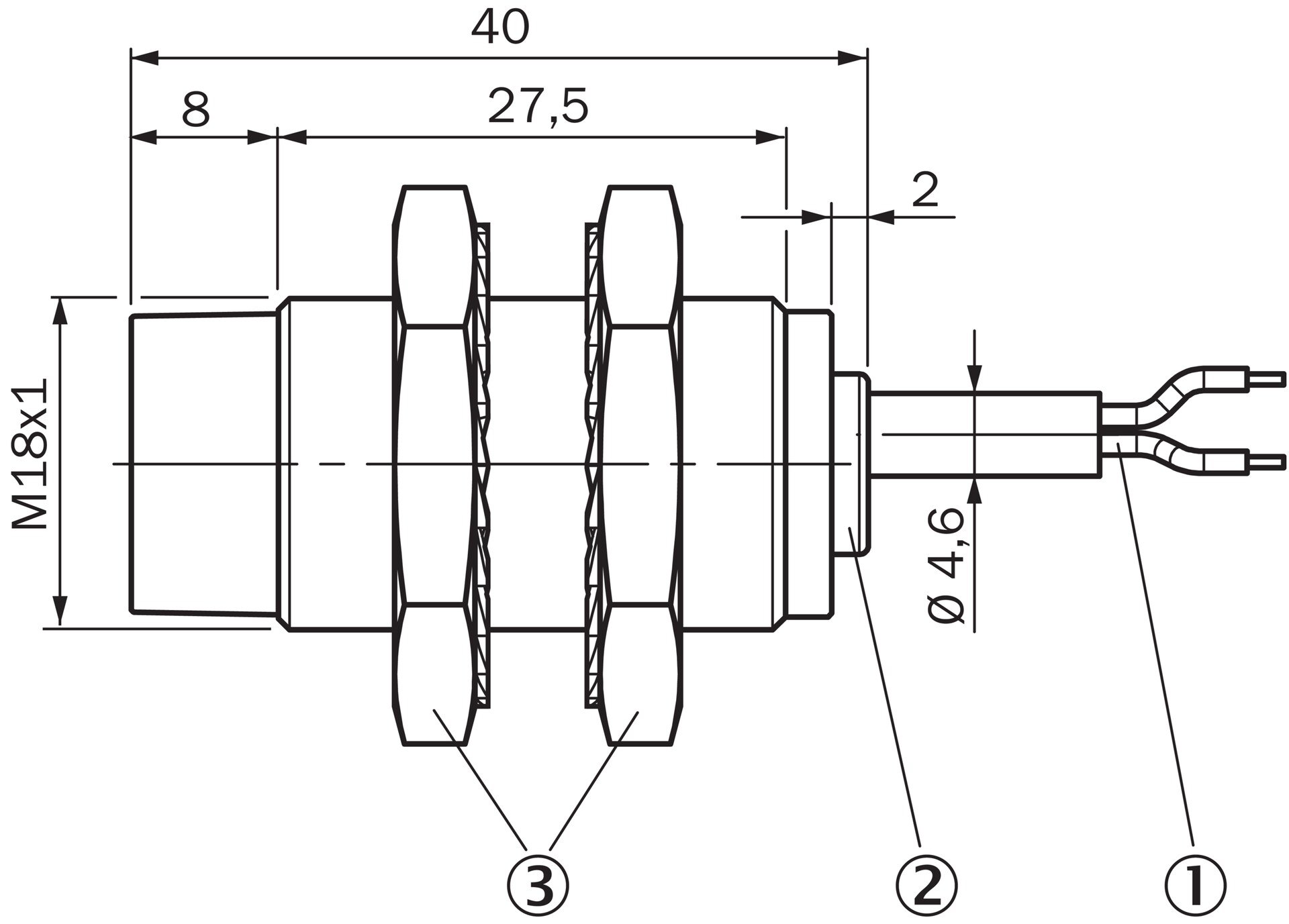

- 外壳长度：
- 40 mm
- 可用螺纹长度：
- 28 mm
- 最大拧紧力矩：
- Typ. 60 Nm 4)
- Typ. 90 Nm 5)
- 防护等级：
- III
- UL文件号。：
- E181493
IMB18-12NPSVU2K 1072831安全参数
- MTTFD：
- 1.971 Jahre
- DCavg：
- 0 %
IMB18-12NPSVU2K 1072831通信接口
- 通信接口：
- IO-Link V1.0
- 通信接口详细信息：
- COM2 (38,4 kBaud)
- 过程数据长度：
- 1 Byte
- 过程数据结构：
- Bit 0 = Sr reached
- Bit 1 = Sa reached
IMB18-12NPSVU2K 1072831折减系数
- 笔记：
- Die Werte gelten als Richtwerte, die variieren können
- St37钢（Fe）：
- 1
- 不锈钢（V2A）：
- Ca. 0,7
- 铝（Al）：
- Ca. 0,43
- 铜（Cu）：
- Ca. 0,37
- 黄铜（Ms）：
- Ca. 0,43

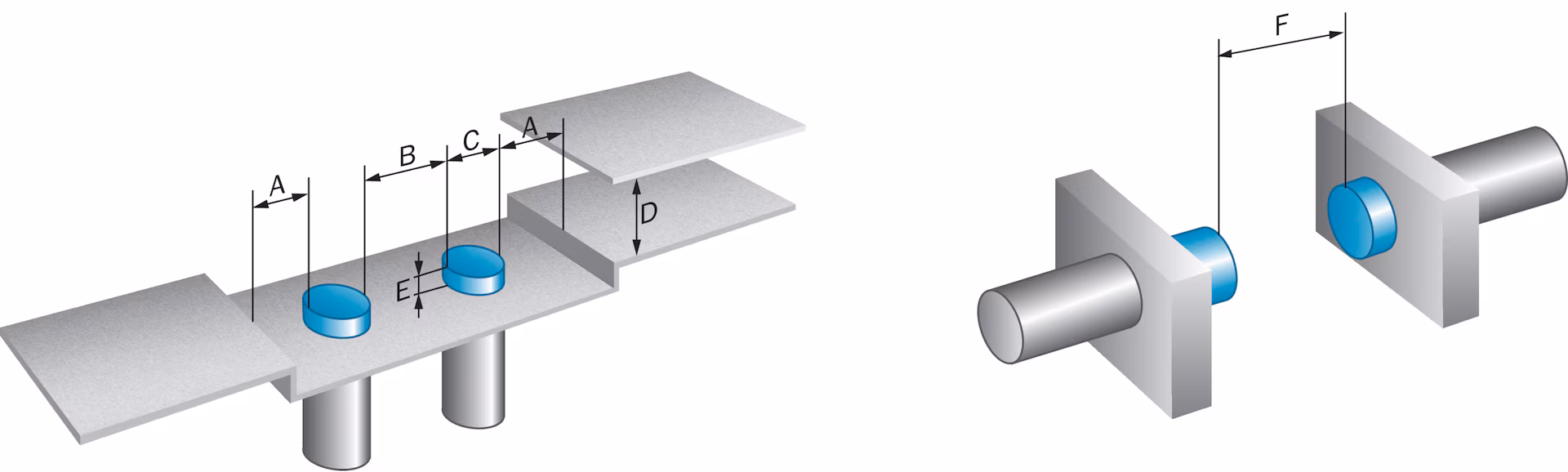

IMB18-12NPSVU2K 1072831安装说明
- 评论：
- Zugehörige Grafik siehe "Einbauhinweis"
- A.：
- 18 mm
- B：
- 45 mm
- C：
- 18 mm
- D：
- 36 mm
- E：
- 12 mm
- F：
- 96 mm
IMB18-12NPSVU2K 1072831分类
- ECLASS 5.0：
- 27270101
- ECLASS 5.1.4：
- 27270101
- ECLASS 6.0：
- 27270101
- ECLASS 6.2：
- 27270101
- ECLASS 7.0：
- 27270101
- ECLASS 8.0：
- 27270101
- ECLASS 8.1：
- 27270101
- ECLASS 9.0：
- 27270101
- ECLASS 10.0：
- 27270101
- ECLASS 11.0：
- 27270101
- ECLASS 12.0：
- 27274001
- ETIM 5.0：
- EC002714
- ETIM 6.0：
- EC002714
- ETIM 7.0：
- EC002714
- ETIM 8.0：
- EC002714
- UNSPSC 16.0901：
- 39122230
