FX3-MOC000000 1062344
FX3-MOC000000 1062344基本信息
型号: FX3-MOC000000
订货号: 1062344
参考面价： 530.81 EUR
FX3-MOC000000 1062344基本属性
净重：0.174 KG
毛重：0.174 KG
长度：140 mm
宽度：35 mm
高度：170 mm
FX3-MOC000000 1062344特征
- 模块：
- Motion-Control-Modul
- 配置类型：
- Über Software (Flexi Soft Designer)
FX3-MOC000000 1062344安全参数
- 对于带有两个编码器的轴（正弦余弦、TTL、HTL 24 V、HTL 12 V、RS-422、SSI的任意组合）：
- 安全完整性级别：
- SIL 3 (IEC 61508)
- 类别：
- Kategorie 4 (EN ISO 13849)
- 性能水平：
- PL e (EN ISO 13849)
- PFHD（每小时发生危险故障的平均概率）：
- 5,0 * 10-9
- 故障检测的最小移动：
- ≥ gewählte Toleranzgrenze des verwendeten Funktionsblocks für den Quervergleich, z. B. Geschwindigkeitsquervergleich, mindestens 1 x innerhalb von 24 h
- TM（使用寿命）：
- 20 Jahre (EN ISO 13849)
- 对于带有正弦余弦编码器和激活的正弦/余弦模拟电压监测的轴：
- 安全完整性级别：
- SIL 2 (IEC 61508)
- 类别：
- Kategorie 3 (EN ISO 13849)
- 性能水平：
- PL d (EN ISO 13849)
- PFHD（每小时发生危险故障的平均概率）：
- 6,0 * 10-9
- 故障检测的最小移动：
- ≥ 1 Sin/Cos-Periode, mindestens 1 x innerhalb von 24 h
- TM（使用寿命）：
- 20 Jahre (EN ISO 13849)
FX3-MOC000000 1062344功能
- 驾驶安全功能：
- Sicherer Stopp 1 (SS1)
- Sicherer Stopp 2 (SS2)
- Sicherer Betriebshalt (SOS)
- Sichere Geschwindigkeitsüberwachung (SSM)
- Sicher begrenzte Geschwindigkeit (SLS)
- Sichere Bewegungsrichtung (SDI)
- Sichere Bremsenansteuerung (SBC)
FX3-MOC000000 1062344接口
- 编码器接口：
- A/B-Inkremental-Encoder, TTL
- A/B-Inkremental-Encoder, HTL, 12 V oder 24 V
- A/B-Inkremental-Encoder, RS-422
- Sin/Cos-Encoder
- SSI-Encoder (Master / Listener)
- HIPERFACE®
- 连接类型：

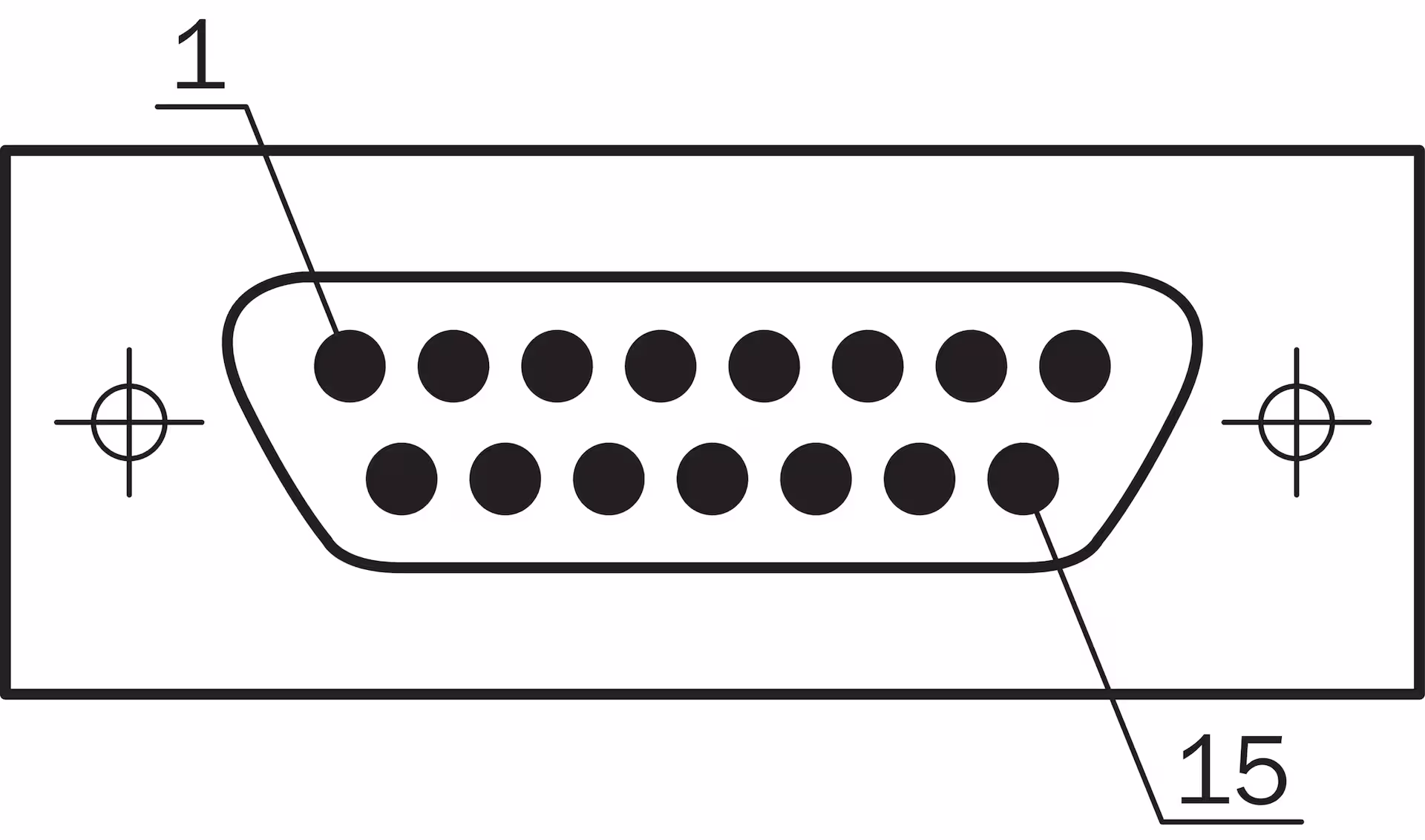

- Stecker, Micro D-Sub, 15-polig
- 数据接口：
- Interner Bus (FLEXBUS+)
FX3-MOC000000 1062344电气数据
- 防护等级：
- III (EN 61140)
- 电源：
- Über FLEXBUS+
- 内部功耗：
- ≤ 2,5 W 1)
- A/B增量编码器，TTL，2个输出：
- 差分输入电压高：
- 5 V (2 V ... 5,3 V) 2)
- 差分输入电压低：
- 0 V (–0,3 V ... 0,8 V) 2)
- 输入电压：
- –5 V ... 10 V 3)
- 输入频率：
- ≤ 300 kHz
- 输入电阻：
- ≥ 35 kΩ
- A/B增量编码器，TTL，2对输出：
- 差分输入电压高：
- 5 V (1,2 V ... 5,6 V) 2)
- 差分输入电压低：
- –5 V (–5,6 V ... –1,2 V) 2)
- 输入电压：
- –5 V ... 10 V 3)
- 输入频率：
- ≤ 300 kHz
- 输入电阻：
- ≥ 35 kΩ
- A/B增量编码器，HTL 12 V，2个输出：
- 差分输入电压高：
- 12 V (6,5 V ... 15 V) 2)
- 差分输入电压低：
- 0 V (–1 V ... 2,5 V) 2)
- 输入电压：
- –5 V ... 20 V 3)
- 输入频率：
- ≤ 300 kHz
- 输入电阻：
- ≥ 35 kΩ
- A/B增量编码器，HTL 12 V，2对输出：
- 差分输入电压高：
- 12 V (4 V ... 15 V) 2)
- 差分输入电压低：
- –12 V (–15 V ... –4 V) 2)
- 输入电压：
- –5 V ... 20 V 3)
- 输入频率：
- ≤ 300 kHz
- 输入电阻：
- ≥ 35 kΩ
- A/B增量编码器，HTL 24 V，2个输出：
- 差分输入电压高：
- 24 V (13 V ... 30 V) 2)
- 差分输入电压低：
- 0 V (–3 V ... 5 V) 2)
- 输入电压：
- –10 V ... 40 V 3)
- 输入频率：
- ≤ 300 kHz
- 输入电阻：
- ≥ 35 kΩ
- A/B增量编码器，HTL 24 V，2对输出：
- 差分输入电压高：
- 24 V (8 V ... 30 V) 2)
- 差分输入电压低：
- –24 V (–30 V ... –8 V) 2)
- 输入电压：
- –10 V ... 40 V 3)
- 输入频率：
- ≤ 300 kHz
- 输入电阻：
- ≥ 35 kΩ
- A/B增量编码器，RS-422：
- 差分输入电压高：
- 0,2 V ... 5 V 2)
- 差分输入电压低：
- –5 V ... –0,2 V 2)
- 输入电压：
- –7 V ... 7 V 3)
- 输入频率：
- ≤ 1.000 kHz
- 输入电阻：
- ≥ 35 kΩ
- 差动电阻：
- 120 Ω (100 Ω ... 150 Ω)
- Sin/Cos编码器：
- 差分输入电压：
- 1 V (0,8 V ... 1,2 V) 4)
- 输入电压：
- 0 V ... 5 V 3)
- 输入频率：
- ≤ 120 kHz
- 输入电阻：
- 1 kΩ (0,9 kΩ ... 1,1 kΩ)
- 电压监测，矢量长度监测下限：
- 0,5 V
- 电压监测，矢量长度监测的上限：
- 1,5 V
- SSI编码器（主侦听器）：
- 差动电阻：
- 120 Ω (100 Ω ... 150 Ω)
- 时钟频率：
- 100 kHz ... 1.000 kHz
- 数据包之间的时间间隔（单稳态时间）：
- ≥ 100 µs
- 每帧的位置数据位：
- 16 ... 62

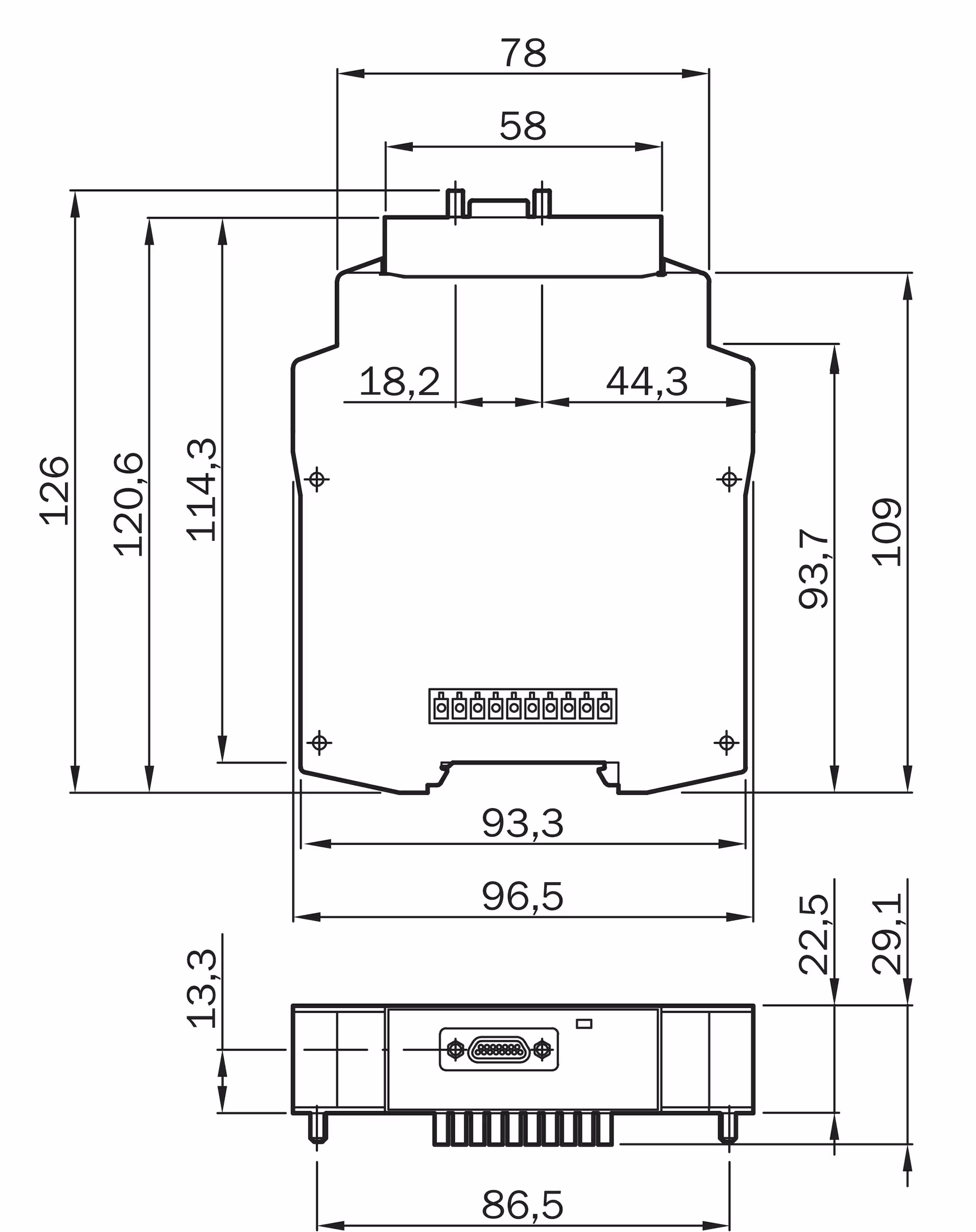

FX3-MOC000000 1062344机械数据
- 尺寸（宽x高x高）：
- 22,5 mm x 96,5 mm x 126 mm
- 重量：
- 120 g
FX3-MOC000000 1062344环境数据
- 保护类型：
- IP20 (EN 60529)
- 工作环境温度：
- –25 °C ... +55 °C
- 储存温度：
- –25 °C ... +70 °C
- 湿度：
- ≤ 95 %, nicht kondensierend
FX3-MOC000000 1062344分类
- ECLASS 5.0：
- 27243001
- ECLASS 5.1.4：
- 27243101
- ECLASS 6.0：
- 27243101
- ECLASS 6.2：
- 27243101
- ECLASS 7.0：
- 27243101
- ECLASS 8.0：
- 27243101
- ECLASS 8.1：
- 27243101
- ECLASS 9.0：
- 27243101
- ECLASS 10.0：
- 27243101
- ECLASS 11.0：
- 27243101
- ECLASS 12.0：
- 27243101
- ETIM 5.0：
- EC001449
- ETIM 6.0：
- EC001449
- ETIM 7.0：
- EC001449
- ETIM 8.0：
- EC001449
- UNSPSC 16.0901：
- 32151705
