德国SICK
SICK AHM36A-S3CC014x12 1065999
型号: AHM36A-S3CC014x12
订货号: 1065999
参考面价： 63600.00 EUR
SICK AHM36A-S3CC014x12 1065999 基本属性
净重：0.189 KG
毛重：0.189 KG
长度：110 mm
宽度：90 mm
高度：135 mm
SICK AHM36A-S3CC014x12 1065999 表演
- Schrittzahl pro Umdrehung (Auflösung max.)：
- 16.384 (14 bit)
- 转数：
- 4.096 (12 bit)
- Auflösung max. (Schrittzahl pro Umdrehung x Anzahl Umdrehungen)：
- 14 bit x 12 bit (16.384 x 4.096)
- 误差限制G：
- 0,35° (bei 20 °C) 1)
- 重复标准偏差σr：
- 0,2° (bei 20 °C) 2)
SICK AHM36A-S3CC014x12 1065999 接口
- 通信接口：
- CANopen
- 数据日志：
- CANopen CiA DS-301 V4.02, CiA DSP-305 LSS, Encoder Profile: - CIA DS-406, V3.2. - Class C2
- 地址设置：
- 0 ... 127, default: 5
- Datenübertragungsrate (Baudrate)：
- 20 kbit/s ... 1.000 kbit/s, default: 125 kbit/s
- 初始化时间：
- 2 s 1)
- 过程数据：
- Position, Geschwindigkeit, Temperatur
- 参数数据：
- Schrittzahl pro Umdrehung
- Anzahl Umdrehungen
- PRESET
- Zählrichtung
- Abtastrate für Geschwindigkeitsberechnung
- Einheit für Ausgabe des Geschwindigkeitswerts
- Rundachsfunktionalität
- Elektronische Nocken (2 Kanäle x 8 Nocken)
- 可用的诊断数据：
- Minimale und maximale Temperatur
- Maximale Geschwindigkeit
- Power-On Zähler
- Betriebsstundenzähler Power-On / Motion
- Zähler für Richtungsänderungen / Anzahl Bewegung cw / Anzahl Bewegungen ccw
- Minimale und maximale Betriebsspannung
- 状态信息：
- CANopen Status über Status-LED
- 总线终端：
- Über externen Abschlusswiderstand 2)
SICK AHM36A-S3CC014x12 1065999 电气数据
- 连接类型：
- Stecker, M12, 5-polig, universal
- 电源电压：
- 10 ... 30 V
- 功耗：
- ≤ 1,5 W (ohne Last)
- 极性反接保护：
- ✔
- MTTFd:危险故障时间：
- 270 Jahre (EN ISO 13849-1) 1)

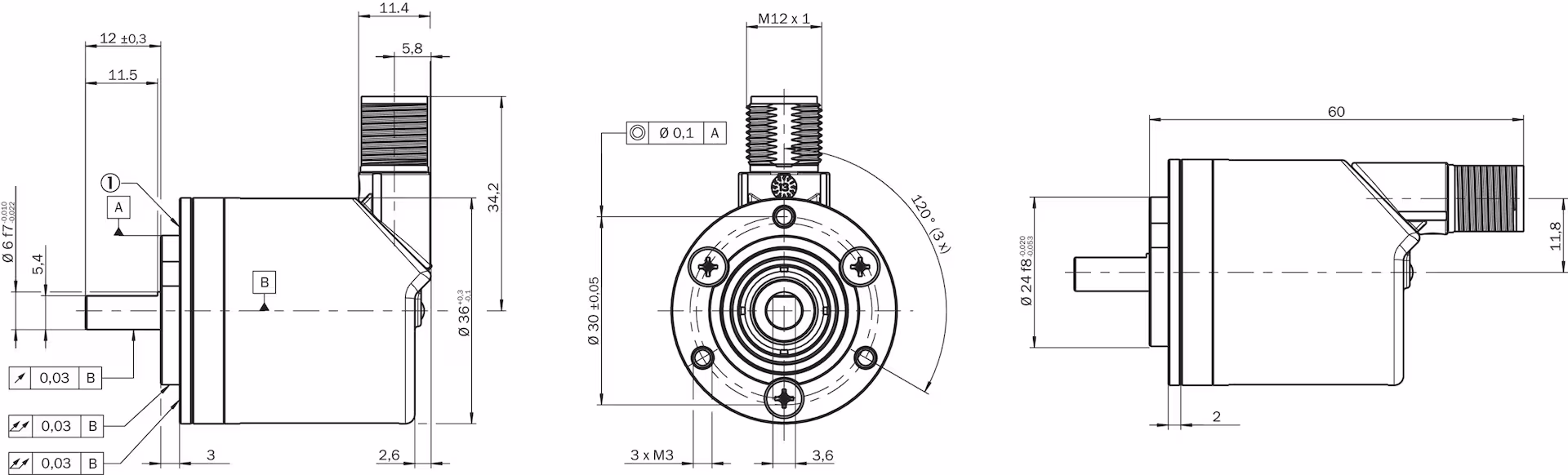

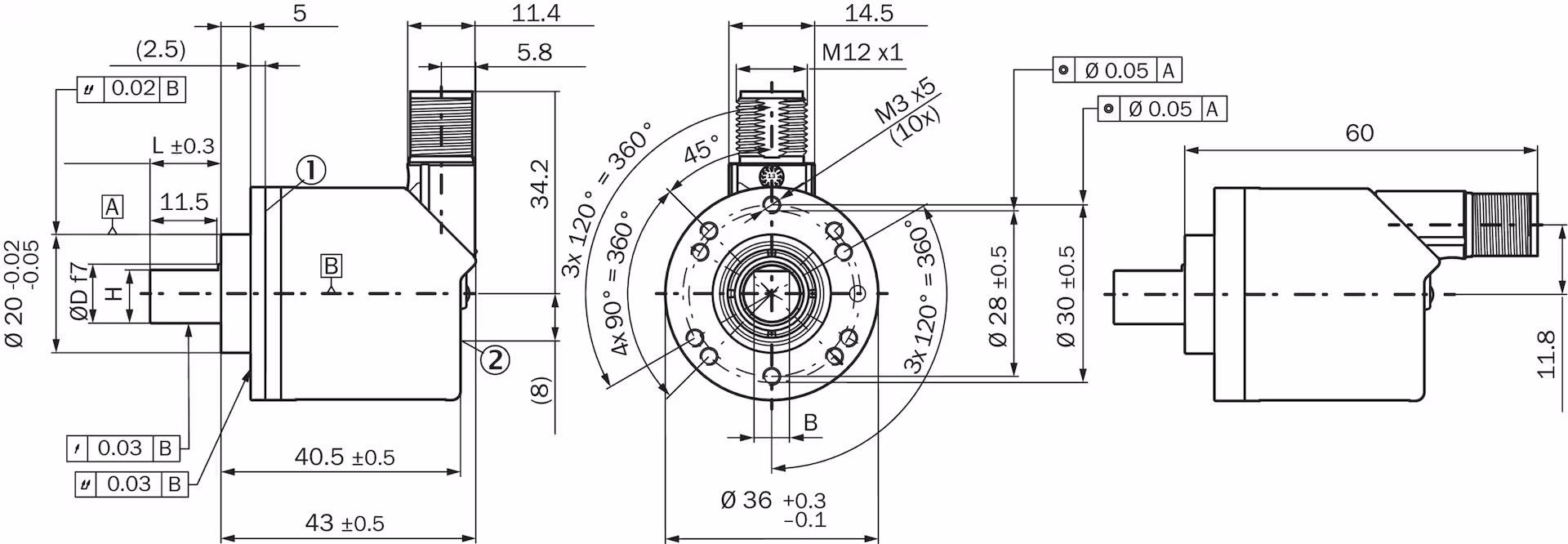

SICK AHM36A-S3CC014x12 1065999 机械数据
- 机械设计：
- Vollwelle, Klemmflansch
- 轴直径：
- 6 mm
- 波长：
- 12 mm
- 重量：
- 0,12 kg 1)
- 材料，轴：
- Edelstahl
- 材料，法兰：
- Aluminium
- 材料外壳：
- Zink
- 启动扭矩：
- 1 Ncm (+20 °C)
- 工作扭矩：
- < 1 Ncm (+20 °C)
- 允许轴载荷：
- 40 N (radial)
- 20 N (axial)
- 运行速度：
- ≤ 6.000 min⁻¹ 2)
- 转子的惯性力矩：
- 2,5 gcm²
- 轴承寿命：
- 3,6 x 10^8 Umdrehungen
- 角度加速度：
- ≤ 500.000 rad/s²
SICK AHM36A-S3CC014x12 1065999 环境数据
- EMC：
- Nach EN 61000-6-2 und EN 61000-6-3
- 保护类型：
- IP66 (IEC 60529)
- IP67 (IEC 60529)
- 允许相对湿度：
- 90 % (Betauung nicht zulässig)
- 工作温度范围：
- –40 °C ... +85 °C
- 储存温度范围：
- –40 °C ... +100 °C, ohne Verpackung
- 抗冲击性：
- 100 g, 6 ms (EN 60068-2-27)
- 抗振动性：
- 20 g, 10 Hz ... 2.000 Hz (EN 60068-2-6)
SICK AHM36A-S3CC014x12 1065999 证书
- 欧盟符合性声明：
- ✔
- 英国符合性声明：
- ✔
- ACMA符合性声明：
- ✔
- 中国RoHS：
- ✔
- EAC证书：
- ✔
- cTUVus证书：
- ✔
- CANopen证书：
- ✔
- ECE标志：
- ✔
SICK AHM36A-S3CC014x12 1065999 分类
- ECLASS 5.0：
- 27270502
- ECLASS 5.1.4：
- 27270502
- ECLASS 6.0：
- 27270590
- ECLASS 6.2：
- 27270590
- ECLASS 7.0：
- 27270502
- ECLASS 8.0：
- 27270502
- ECLASS 8.1：
- 27270502
- ECLASS 9.0：
- 27270502
- ECLASS 10.0：
- 27270502
- ECLASS 11.0：
- 27270502
- ECLASS 12.0：
- 27270502
- ETIM 5.0：
- EC001486
- ETIM 6.0：
- EC001486
- ETIM 7.0：
- EC001486
- ETIM 8.0：
- EC001486
- UNSPSC 16.0901：
- 41112113
