VVD0
VVD0基本信息
型号: VVD0

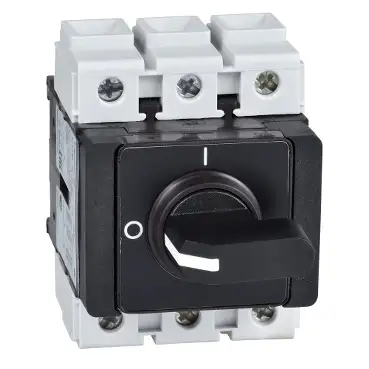

负载隔离开关VVD，3p，690 V 25A，不可锁定黑色手柄
- 产品的环保性更多信息
VVD0基本属性
净重：0.250 KG
毛重：0.300 KG
VVD0主要特点
- 范围：
- TeSys
- 品名：
- TeSys VARIO
- 设备简称：
- VVD
- 设备应用程序：
- Präventive Wartung
- 产品类型：
- Lasttrennschalter
VVD0主要特点
- 范围：
- TeSys
- 品名：
- TeSys VARIO
- 设备简称：
- VVD
- 设备应用程序：
- Präventive Wartung
- 产品类型：
- Lasttrennschalter
VVD0其他功能
- 设备组成：
- Schalter
- Griff
- 安装支架：
- Schalter: symmetrische Schiene
- Schalter: Platte
- 安装方法：
- Durch Klipse für Schalter
- Durch Schrauben für Schalter
- 性能水平：
- Hohe Leistung
- 极数：
- 3P
- 触点类型和组成：
- 3 S
- [Ue]IEC额定工作电压：
- 690 V AC 50/60 Hz
- IEC额定工作功率（W）：
- 11 kW bei 500 V (AC-23A)
- 11 kW bei 690 V (AC-3)
- 15 kW bei 690 V (AC-23A)
- 4 kW bei 230 - 240 V (AC-3)
- 5,5 kW bei 400 - 415 V (AC-3)
- 7,5 kW bei 500 V (AC-3)
- 5,5 kW bei 230 - 240 V (AC-23A)
- 7,5 kW bei 400 - 415 V (AC-23A)
- [Ie]额定工作电流：
- 14,5 A AC-23 Ue: 400 V
- [ih]常规自由空气热流：
- 25 A
- 常规封闭热电流：
- 20 A
- 通电（I Rms）：
- 250 A bei 400 V AC-21A
- 250 A bei 400 V AC-22A
- 250 A bei 400 V AC-23A
- 分断能力：
- 200 A bei 400 V (AC-21A)
- 200 A bei 400 V (AC-22A)
- 200 A bei 400 V (AC-23A)
- 额定条件短路电流：
- 10 kA bei 400 V - zugehörige Sicherung 25 A aM
- 10 kA bei 400 V - zugehörige Sicherung 25 A gG
- [Icm]额定短路接通容量：
- 1 kA bei 400 V bei Iamp
- 设计短期电流[Icw]：
- 300 A bei 400 V Dauer: 1 s
- [Uimp]额定脉冲耐受电压：
- 8 kV
- 隔离的适用性：
- Ja
- 网络类型：
- DC
- AC
- 间歇工作等级：
- 30
- 控件类型：
- Drehgriff
- 旋转手柄安装方式：
- Direkt
- 手柄颜色：
- Schwarz
- 把手前板颜色：
- Schwarz
- 旋转手柄挂锁：
- Ohne
- 标记：
- 0 - 1
- 机械耐久性：
- 100000 Zyklen
- 电气耐久性：
- 100000 Zyklen AC-21
- 30000 Zyklen DC-1 - 5
- IEC端子连接：
- Stromkreis: Schraubklemmenleisten Kabel 10 mm² - Kabelfestigkeit: starr
- Stromkreis: Schraubklemmenleisten Kabel 6 mm² - Kabelfestigkeit: flexibel - mit Kabelende
- 拧紧力矩：
- Stromkreis: 2,1 Nm - auf Schraubklemmenleisten
- 把手前面板的尺寸：
- 45 x 45 mm
- 身高：
- 74 mm
- 宽度：
- 55 mm
- 深度：
- 106 mm
- 产品重量：
- 0,25 kg
VVD0其他功能
- 设备组成：
- Schalter
- Griff
- 安装支架：
- Schalter: symmetrische Schiene
- Schalter: Platte
- 安装方法：
- Durch Klipse für Schalter
- Durch Schrauben für Schalter
- 性能水平：
- Hohe Leistung
- 极数：
- 3P
- 触点类型和组成：
- 3 S
- [Ue]IEC额定工作电压：
- 690 V AC 50/60 Hz
- IEC额定工作功率（W）：
- 11 kW bei 500 V (AC-23A)
- 11 kW bei 690 V (AC-3)
- 15 kW bei 690 V (AC-23A)
- 4 kW bei 230 - 240 V (AC-3)
- 5,5 kW bei 400 - 415 V (AC-3)
- 7,5 kW bei 500 V (AC-3)
- 5,5 kW bei 230 - 240 V (AC-23A)
- 7,5 kW bei 400 - 415 V (AC-23A)
- [Ie]额定工作电流：
- 14,5 A AC-23 Ue: 400 V
- [ih]常规自由空气热流：
- 25 A
- 常规封闭热电流：
- 20 A
- 通电（I Rms）：
- 250 A bei 400 V AC-21A
- 250 A bei 400 V AC-22A
- 250 A bei 400 V AC-23A
- 分断能力：
- 200 A bei 400 V (AC-21A)
- 200 A bei 400 V (AC-22A)
- 200 A bei 400 V (AC-23A)
- 额定条件短路电流：
- 10 kA bei 400 V - zugehörige Sicherung 25 A aM
- 10 kA bei 400 V - zugehörige Sicherung 25 A gG
- [Icm]额定短路接通容量：
- 1 kA bei 400 V bei Iamp
- 设计短期电流[Icw]：
- 300 A bei 400 V Dauer: 1 s
- [Uimp]额定脉冲耐受电压：
- 8 kV
- 隔离的适用性：
- Ja
- 网络类型：
- DC
- AC
- 间歇工作等级：
- 30
- 控件类型：
- Drehgriff
- 旋转手柄安装方式：
- Direkt
- 手柄颜色：
- Schwarz
- 把手前板颜色：
- Schwarz
- 旋转手柄挂锁：
- Ohne
- 标记：
- 0 - 1
- 机械耐久性：
- 100000 Zyklen
- 电气耐久性：
- 100000 Zyklen AC-21
- 30000 Zyklen DC-1 - 5
- IEC端子连接：
- Stromkreis: Schraubklemmenleisten Kabel 10 mm² - Kabelfestigkeit: starr
- Stromkreis: Schraubklemmenleisten Kabel 6 mm² - Kabelfestigkeit: flexibel - mit Kabelende
- 拧紧力矩：
- Stromkreis: 2,1 Nm - auf Schraubklemmenleisten
- 把手前面板的尺寸：
- 45 x 45 mm
- 身高：
- 74 mm
- 宽度：
- 55 mm
- 深度：
- 106 mm
- 产品重量：
- 0,25 kg
VVD0装配
- 标准：
- IEC 60947-3
- 产品认证：
- GL
- CSA
- UL
- UKCA
- 防护等级：
- IP65
- IP65 entspricht IEC 60529
- 保护性处理：
- TC
- 机械坚固性：
- Schwingungen 10 - 150 Hz (1 Gn) entspricht IEC 60068-2-6
- Schocks 11 ms (30 g) entspricht IEC 60068-2-27
- 运行环境空气温度：
- -20…50 °C
- 耐火性：
- 960 °C entspricht IEC 60695-2-1
- 兼容性代码：
- Hauptlasttrennschalter
VVD0装配
- 标准：
- IEC 60947-3
- 产品认证：
- GL
- CSA
- UL
- UKCA
- 防护等级：
- IP65
- IP65 entspricht IEC 60529
- 保护性处理：
- TC
- 机械坚固性：
- Schwingungen 10 - 150 Hz (1 Gn) entspricht IEC 60068-2-6
- Schocks 11 ms (30 g) entspricht IEC 60068-2-27
- 运行环境空气温度：
- -20…50 °C
- 耐火性：
- 960 °C entspricht IEC 60695-2-1
- 兼容性代码：
- Hauptlasttrennschalter
VVD0包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 8,000 cm
- VPE 1宽度：
- 8,500 cm
- VPE 1长度：
- 12,000 cm
- VPE 1重量：
- 183,100 g
- VPE 2类型：
- S02
- VPE 2数量：
- 12
- VPE 2高度：
- 15,000 cm
- VPE 2宽度：
- 30,000 cm
- VPE 2长度：
- 40,000 cm
- VPE 2重量：
- 2,459 kg
- VPE 3类型：
- P06
- VPE 3数量：
- 192
- VPE 3高度：
- 75,000 cm
- VPE 3宽度：
- 80,000 cm
- VPE 3长度：
- 60,000 cm
- VPE 3重量：
- 47,339 kg
VVD0包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 8,000 cm
- VPE 1宽度：
- 8,500 cm
- VPE 1长度：
- 12,000 cm
- VPE 1重量：
- 183,100 g
- VPE 2类型：
- S02
- VPE 2数量：
- 12
- VPE 2高度：
- 15,000 cm
- VPE 2宽度：
- 30,000 cm
- VPE 2长度：
- 40,000 cm
- VPE 2重量：
- 2,459 kg
- VPE 3类型：
- P06
- VPE 3数量：
- 192
- VPE 3高度：
- 75,000 cm
- VPE 3宽度：
- 80,000 cm
- VPE 3长度：
- 60,000 cm
- VPE 3重量：
- 47,339 kg
VVD0合同担保
- 保证：
- 18 months
VVD0合同担保
- 保证：
- 18 months
