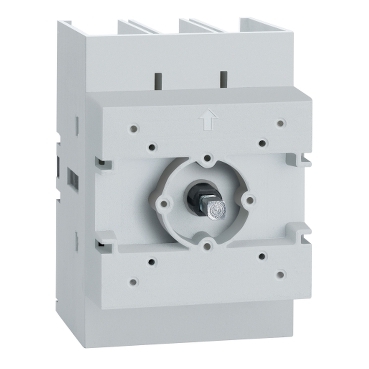

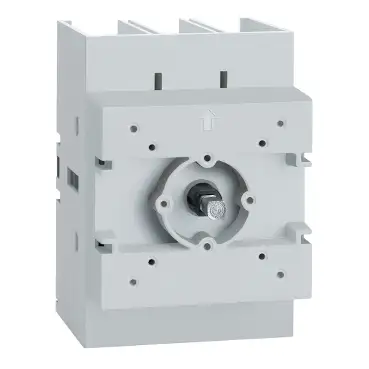

VLS3P063D2
VLS3P063D2基本信息
型号: VLS3P063D2
参考面价： 142.00 EUR
TeSys VLS开关高达63A，3针，用于门安装
VLS3P063D2基本属性
VLS3P063D2主要特点
- 范围：
- TeSys
- 品名：
- TeSys VARIO LS
- 设备简称：
- VLS3P
- 产品类型：
- Schalterblöcke
VLS3P063D2主要特点
- 范围：
- TeSys
- 品名：
- TeSys VARIO LS
- 设备简称：
- VLS3P
- 产品类型：
- Schalterblöcke
VLS3P063D2其他功能
- 安装支架：
- Tür
- 性能水平：
- Hohe Leistung
- 极数：
- 3P
- 触点类型和组成：
- 3 S
- 颜色：
- Grau
- [Ue]UL额定工作电压：
- 600 V AC 50/60 Hz entspricht UL 508
- 网络类型：
- AC
- 网络频率：
- 50/60 Hz
- UL最大马力额定值：
- 20 hp bei 200/208 V AC
- 20 hp bei 240 V AC
- 40 hp bei 480 V AC
- 40 hp bei 600 V AC
- 3 hp bei 120 V AC
- 7,5 hp bei 240 V AC
- [Ue]IEC额定工作电压：
- 690 V AC 50/60 Hz
- IEC额定工作功率（W）：
- 30 kW bei 400 V (AC-23A)
- 45 kW bei 500 V (AC-23A)
- 45 kW bei 690 V (AC-23A)
- [Ie]额定工作电流：
- 60 A Ue: 600 V entspricht UL98
- 63 A AC-21A Ue: 400 V
- 63 A AC-21A Ue: 500 V
- 63 A AC-21A Ue: 690 V
- 63 A AC-22A Ue: 400 V
- 63 A AC-22A Ue: 500 V
- 63 A AC-22A Ue: 690 V
- 63 A AC-23A Ue: 400 V
- 63 A AC-23A Ue: 500 V
- 47 A AC-23A Ue: 690 V
- [ih]常规自由空气热流：
- 63 A (bei 55 °C)
- 常规封闭热电流：
- 63 A
- 通电（I Rms）：
- 630 A bei 690 V AC-23A
- 94.5 A bei 690 V AC-21A
- 189 A bei 690 V AC-22A
- 分断能力：
- 94,5 A bei 690 V (AC-21A)
- 189 A bei 690 V (AC-22A)
- 504 A bei 690 V (AC-23A)
- SCCR：
- Sicherung J 60 A maximum: 50 kA at 600 V AC
- 额定条件短路电流：
- 50 kA bei 400 V - zugehörige Sicherung 63 A gG
- [Icm]额定短路接通容量：
- 3550 A bei 690 V
- 间歇工作等级：
- Klasse 120 - 60 %
- [Uimp]额定脉冲耐受电压：
- 8 kV
- 设计短期电流[Icw]：
- 2500 A bei 690 V Dauer: 1 s
- 机械耐久性：
- 30000 Zyklen
- 电气耐久性：
- 30000 Zyklen AC-21
- UL电线尺寸：
- AWG 12 - AWG 1 Kupfer
- IEC端子连接：
- Stromkreis: Schraubklemmenleisten Kabel 50 mm² - Kabelfestigkeit: starr
- Stromkreis: Schraubklemmenleisten Kabel 70 mm² - Kabelfestigkeit: flexibel - ohne Kabelende
- 拧紧力矩：
- Stromkreis: 5…6 Nm - auf Schraubklemmenleisten
- 身高：
- 70 mm
- 宽度：
- 70 mm
- 深度：
- 100 mm
- 产品重量：
- 0,365 kg
VLS3P063D2其他功能
- 安装支架：
- Tür
- 性能水平：
- Hohe Leistung
- 极数：
- 3P
- 触点类型和组成：
- 3 S
- 颜色：
- Grau
- [Ue]UL额定工作电压：
- 600 V AC 50/60 Hz entspricht UL 508
- 网络类型：
- AC
- 网络频率：
- 50/60 Hz
- UL最大马力额定值：
- 20 hp bei 200/208 V AC
- 20 hp bei 240 V AC
- 40 hp bei 480 V AC
- 40 hp bei 600 V AC
- 3 hp bei 120 V AC
- 7,5 hp bei 240 V AC
- [Ue]IEC额定工作电压：
- 690 V AC 50/60 Hz
- IEC额定工作功率（W）：
- 30 kW bei 400 V (AC-23A)
- 45 kW bei 500 V (AC-23A)
- 45 kW bei 690 V (AC-23A)
- [Ie]额定工作电流：
- 60 A Ue: 600 V entspricht UL98
- 63 A AC-21A Ue: 400 V
- 63 A AC-21A Ue: 500 V
- 63 A AC-21A Ue: 690 V
- 63 A AC-22A Ue: 400 V
- 63 A AC-22A Ue: 500 V
- 63 A AC-22A Ue: 690 V
- 63 A AC-23A Ue: 400 V
- 63 A AC-23A Ue: 500 V
- 47 A AC-23A Ue: 690 V
- [ih]常规自由空气热流：
- 63 A (bei 55 °C)
- 常规封闭热电流：
- 63 A
- 通电（I Rms）：
- 630 A bei 690 V AC-23A
- 94.5 A bei 690 V AC-21A
- 189 A bei 690 V AC-22A
- 分断能力：
- 94,5 A bei 690 V (AC-21A)
- 189 A bei 690 V (AC-22A)
- 504 A bei 690 V (AC-23A)
- SCCR：
- Sicherung J 60 A maximum: 50 kA at 600 V AC
- 额定条件短路电流：
- 50 kA bei 400 V - zugehörige Sicherung 63 A gG
- [Icm]额定短路接通容量：
- 3550 A bei 690 V
- 间歇工作等级：
- Klasse 120 - 60 %
- [Uimp]额定脉冲耐受电压：
- 8 kV
- 设计短期电流[Icw]：
- 2500 A bei 690 V Dauer: 1 s
- 机械耐久性：
- 30000 Zyklen
- 电气耐久性：
- 30000 Zyklen AC-21
- UL电线尺寸：
- AWG 12 - AWG 1 Kupfer
- IEC端子连接：
- Stromkreis: Schraubklemmenleisten Kabel 50 mm² - Kabelfestigkeit: starr
- Stromkreis: Schraubklemmenleisten Kabel 70 mm² - Kabelfestigkeit: flexibel - ohne Kabelende
- 拧紧力矩：
- Stromkreis: 5…6 Nm - auf Schraubklemmenleisten
- 身高：
- 70 mm
- 宽度：
- 70 mm
- 深度：
- 100 mm
- 产品重量：
- 0,365 kg
VLS3P063D2装配
- 标准：
- UL98
- CSA C22.2 No 4
- IEC 60947-3
- 产品认证：
- cULus
- GL
- 防护等级：
- IP20 entspricht IEC 60529
- 机械坚固性：
- Schwingungen 2 - 100 Hz Fc (0,7 g) entspricht IEC 60068-2-6
- Schocks 11 ms Ea (15 Gn) entspricht IEC 60068-2-27
- 运行环境空气温度：
- -25…55 °C
- 耐火性：
- 960 °C entspricht IEC 60695-2-11
VLS3P063D2装配
- 标准：
- UL98
- CSA C22.2 No 4
- IEC 60947-3
- 产品认证：
- cULus
- GL
- 防护等级：
- IP20 entspricht IEC 60529
- 机械坚固性：
- Schwingungen 2 - 100 Hz Fc (0,7 g) entspricht IEC 60068-2-6
- Schocks 11 ms Ea (15 Gn) entspricht IEC 60068-2-27
- 运行环境空气温度：
- -25…55 °C
- 耐火性：
- 960 °C entspricht IEC 60695-2-11
VLS3P063D2包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 8,000 cm
- VPE 1宽度：
- 12,000 cm
- VPE 1长度：
- 8,500 cm
- VPE 1重量：
- 437,000 g
VLS3P063D2包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 8,000 cm
- VPE 1宽度：
- 12,000 cm
- VPE 1长度：
- 8,500 cm
- VPE 1重量：
- 437,000 g
VLS3P063D2合同担保
- 保证：
- 18 Monate
VLS3P063D2合同担保
- 保证：
- 18 Monate
