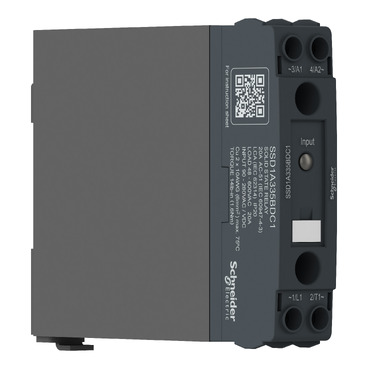

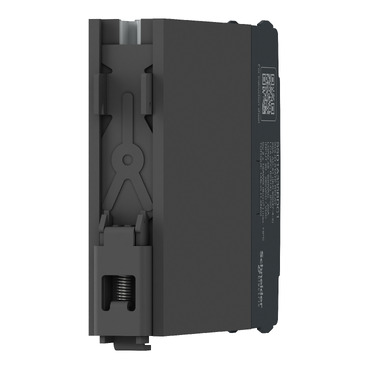

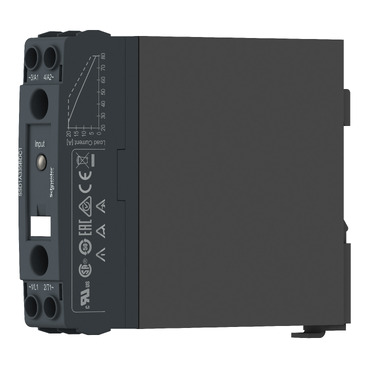

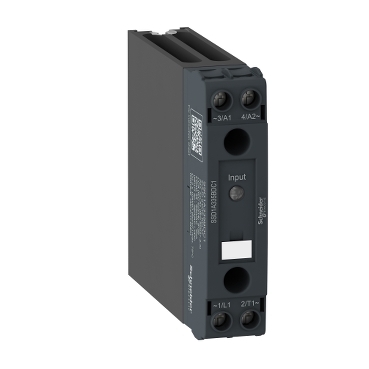

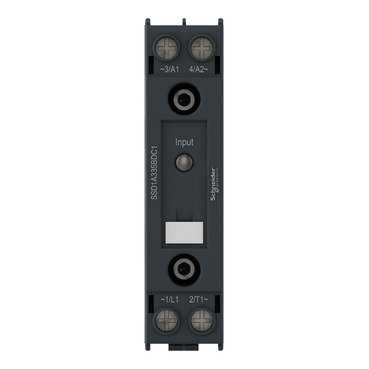

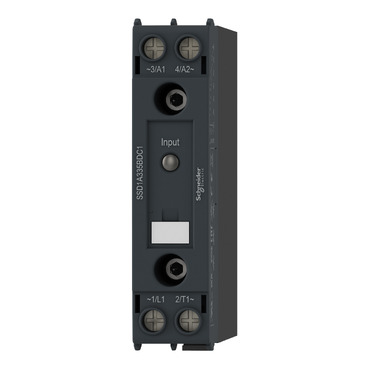

SSD1D530BDC1
SSD1D530BDC1基本信息
型号: SSD1D530BDC1
半导体继电器Hutsch，E： 4-32VDC，A:1-150VDC，30A，1ph，类似
SSD1D530BDC1基本属性
净重：0.298 KG
长度：117 mm
宽度：23 mm
高度：93 mm
SSD1D530BDC1主要特点
- 系列：
- Harmony Halbleiterrelais
- 产品或组件类型：
- Modular DIN rail relay
- 设备的简短描述：
- SSD1
- 通道数量：
- 1
- 相数：
- 1 Phase
- 附加功能：
- Relais Konfiguration
- 安装支架：
- 35 mm symmetrische DIN-Schiene entspricht IEC 60715
- 设计电流：
- 30 A
- 输出切换模式：
- Gleichspannungsschaltend
SSD1D530BDC1主要特点
- 系列：
- Harmony Halbleiterrelais
- 产品或组件类型：
- Modular DIN rail relay
- 设备的简短描述：
- SSD1
- 通道数量：
- 1
- 相数：
- 1 Phase
- 附加功能：
- Relais Konfiguration
- 安装支架：
- 35 mm symmetrische DIN-Schiene entspricht IEC 60715
- 设计电流：
- 30 A
- 输出切换模式：
- Gleichspannungsschaltend
SSD1D530BDC1其他功能
- 额定功率：
- Unterbrechungsfrei
- 输出电压：
- 1 - 150 V DC
- 控制电路电压：
- 4 - 32 V DC
- 拧紧力矩：
- 1,5 - 1,7 Nm für Steuereingang
- 13...15 lb.in für Steuereingang
- 1,5 - 1,7 Nm für Lastausgang
- 13...15 lb.in für Lastausgang
- 终端：
- Schraubklemmen, Kapazität der Klemmverbindung:1 - 4 mm², AWG 18 - AWG 12 für Eingang
- Schraubklemmen, Kapazität der Klemmverbindung:1 - 6 mm², AWG 18 - AWG 10 für Ausgänge
- 耐张性：
- 3,75 kV AC für Eingangs-/Ausgangskreis
- 3,75 kV AC für Eingang oder Ausgang gegen Gehäuse
- 设计抗震性：
- 6 kV für Eingangs-/Ausgangskreis
- 6 kV für Eingang oder Ausgang gegen Gehäuse
- 绝缘电阻：
- 1000 MOhm bei 500 V DC
- 本地信号：
- LED (grün) für Steuerspannung
- 拧紧电压：
- 4 V DC einschalten
- 浪费电压：
- 1 V DC ausschalten
- 输入电流范围：
- 11…15 mA
- 半导体电路类型：
- Gleichspannungsschaltend
- 负载电流：
- 0,005…30 A
- 涌流：
- 86 A for 10 ms
- 最大电压降：
- <0,535 V eingeschaltet
- 发动机控制数据：
- 0,37 kW/0,5 hp bei 120 V DC
- 电磁兼容性：
- Elektrostatische Entladung 4 kV Kriterien A Kontaktentladung entspricht IEC 61000-4-2
- Elektrostatische Entladung 4 kV Kriterien A Luftaustritt entspricht IEC 61000-4-2
- Leitungsgebundene HF-Störungen 10 V, 0,15 - 80 MHz Kriterien A Level 3 entspricht IEC 61000-4-6
- Elektrische Funkentstörfestigkeitsprüfung 2 kV, 5/100 kHz Kriterien A Ausgangs-Ports entspricht IEC 61000-4-4
- Elektrische Funkentstörfestigkeitsprüfung 1 kV, 5/100 kHz Kriterien A Eingänge entspricht IEC 61000-4-4
- Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder 10 V/m, 80 MHz - 1 GHz Kriterien A entspricht IEC 61000-4-3
- Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder 3 V/m, 1,4 - 2 GHz Kriterien A entspricht IEC 61000-4-3
- Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder 1 V/m, 2 - 2,7 GHz Kriterien A entspricht IEC 61000-4-3
- Prüfung der Störfestigkeit gegen Überspannungen 1 kV Kriterien B Ausgangs-Ports Zeile zu Zeile entspricht IEC 61000-4-5
- Prüfung der Störfestigkeit gegen Überspannungen 2 kV Kriterien B Ausgangs-Ports Leitung an Erde entspricht IEC 61000-4-5
- Abgestrahlte Emission Umgebung B für DC-Eingangsversorgung entspricht IEC 60947-4-3
- Leitungsgebundene Emission Umgebung B für DC-Eingangsversorgung entspricht IEC 60947-4-3
- 设备类型：
- Form 5 Halbleiterausgang DOL contactor
- 反对：
- 0,016 Ohm eingeschaltet
- 蠕变电流：
- 0,2 mA ausgeschaltet
- 响应时间：
- 75 µs (einschalten)
- 100 µs (ausschalten)
- 短路保护的协调：
- Typ 1
- Typ 2
- 浪涌类别：
- III
- 宽度：
- 22,5 mm
- 身高：
- 93,2 mm
- 深度：
- 116,5 mm
- 测试按钮：
- Ohne Prüftaster
- 产品重量：
- 0,298 kg
- 设备显示：
- Vollständiges Produkt
SSD1D530BDC1其他功能
- 额定功率：
- Unterbrechungsfrei
- 输出电压：
- 1 - 150 V DC
- 控制电路电压：
- 4 - 32 V DC
- 拧紧力矩：
- 1,5 - 1,7 Nm für Steuereingang
- 13...15 lb.in für Steuereingang
- 1,5 - 1,7 Nm für Lastausgang
- 13...15 lb.in für Lastausgang
- 终端：
- Schraubklemmen, Kapazität der Klemmverbindung:1 - 4 mm², AWG 18 - AWG 12 für Eingang
- Schraubklemmen, Kapazität der Klemmverbindung:1 - 6 mm², AWG 18 - AWG 10 für Ausgänge
- 耐张性：
- 3,75 kV AC für Eingangs-/Ausgangskreis
- 3,75 kV AC für Eingang oder Ausgang gegen Gehäuse
- 设计抗震性：
- 6 kV für Eingangs-/Ausgangskreis
- 6 kV für Eingang oder Ausgang gegen Gehäuse
- 绝缘电阻：
- 1000 MOhm bei 500 V DC
- 本地信号：
- LED (grün) für Steuerspannung
- 拧紧电压：
- 4 V DC einschalten
- 浪费电压：
- 1 V DC ausschalten
- 输入电流范围：
- 11…15 mA
- 半导体电路类型：
- Gleichspannungsschaltend
- 负载电流：
- 0,005…30 A
- 涌流：
- 86 A for 10 ms
- 最大电压降：
- <0,535 V eingeschaltet
- 发动机控制数据：
- 0,37 kW/0,5 hp bei 120 V DC
- 电磁兼容性：
- Elektrostatische Entladung 4 kV Kriterien A Kontaktentladung entspricht IEC 61000-4-2
- Elektrostatische Entladung 4 kV Kriterien A Luftaustritt entspricht IEC 61000-4-2
- Leitungsgebundene HF-Störungen 10 V, 0,15 - 80 MHz Kriterien A Level 3 entspricht IEC 61000-4-6
- Elektrische Funkentstörfestigkeitsprüfung 2 kV, 5/100 kHz Kriterien A Ausgangs-Ports entspricht IEC 61000-4-4
- Elektrische Funkentstörfestigkeitsprüfung 1 kV, 5/100 kHz Kriterien A Eingänge entspricht IEC 61000-4-4
- Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder 10 V/m, 80 MHz - 1 GHz Kriterien A entspricht IEC 61000-4-3
- Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder 3 V/m, 1,4 - 2 GHz Kriterien A entspricht IEC 61000-4-3
- Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder 1 V/m, 2 - 2,7 GHz Kriterien A entspricht IEC 61000-4-3
- Prüfung der Störfestigkeit gegen Überspannungen 1 kV Kriterien B Ausgangs-Ports Zeile zu Zeile entspricht IEC 61000-4-5
- Prüfung der Störfestigkeit gegen Überspannungen 2 kV Kriterien B Ausgangs-Ports Leitung an Erde entspricht IEC 61000-4-5
- Abgestrahlte Emission Umgebung B für DC-Eingangsversorgung entspricht IEC 60947-4-3
- Leitungsgebundene Emission Umgebung B für DC-Eingangsversorgung entspricht IEC 60947-4-3
- 设备类型：
- Form 5 Halbleiterausgang DOL contactor
- 反对：
- 0,016 Ohm eingeschaltet
- 蠕变电流：
- 0,2 mA ausgeschaltet
- 响应时间：
- 75 µs (einschalten)
- 100 µs (ausschalten)
- 短路保护的协调：
- Typ 1
- Typ 2
- 浪涌类别：
- III
- 宽度：
- 22,5 mm
- 身高：
- 93,2 mm
- 深度：
- 116,5 mm
- 测试按钮：
- Ohne Prüftaster
- 产品重量：
- 0,298 kg
- 设备显示：
- Vollständiges Produkt
SSD1D530BDC1装配
- 易燃性评估：
- V-0 entspricht UL 94
- 抗振动性：
- 0.75 mm (f = 10…150 Hz) conforming to IEC 60068-2-6
- 抗冲击性：
- 50 gn for 11 ms (maximale Beschleunigung) , Position in Längsrichtung conforming to IEC 60068-2-27
- 30 gn for 11 ms (maximale Beschleunigung) , senkrechte Position conforming to IEC 60068-2-27
- 污染程度：
- 2
- 标准：
- IEC 61373:Klasse B: Kategorie 1
- CSA C22.2 No 14-13
- UL 508
- 保护等级（IP）：
- IP20
- 工作环境温度：
- -40…80 °C
- 储存环境温度：
- -40…100 °C
SSD1D530BDC1装配
- 易燃性评估：
- V-0 entspricht UL 94
- 抗振动性：
- 0.75 mm (f = 10…150 Hz) conforming to IEC 60068-2-6
- 抗冲击性：
- 50 gn for 11 ms (maximale Beschleunigung) , Position in Längsrichtung conforming to IEC 60068-2-27
- 30 gn for 11 ms (maximale Beschleunigung) , senkrechte Position conforming to IEC 60068-2-27
- 污染程度：
- 2
- 标准：
- IEC 61373:Klasse B: Kategorie 1
- CSA C22.2 No 14-13
- UL 508
- 保护等级（IP）：
- IP20
- 工作环境温度：
- -40…80 °C
- 储存环境温度：
- -40…100 °C
SSD1D530BDC1包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 2,600 cm
- VPE 1宽度：
- 9,700 cm
- VPE 1长度：
- 14,100 cm
- VPE 1重量：
- 320,000 g
- VPE 2类型：
- S02
- VPE 2数量：
- 24
- VPE 2高度：
- 15,000 cm
- VPE 2宽度：
- 30,000 cm
- VPE 2长度：
- 40,000 cm
- VPE 2重量：
- 8,090 kg
SSD1D530BDC1包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 2,600 cm
- VPE 1宽度：
- 9,700 cm
- VPE 1长度：
- 14,100 cm
- VPE 1重量：
- 320,000 g
- VPE 2类型：
- S02
- VPE 2数量：
- 24
- VPE 2高度：
- 15,000 cm
- VPE 2宽度：
- 30,000 cm
- VPE 2长度：
- 40,000 cm
- VPE 2重量：
- 8,090 kg
SSD1D530BDC1合同担保
- 保证：
- 18 Monate
SSD1D530BDC1合同担保
- 保证：
- 18 Monate
