RXM3AB1BD
RXM3AB1BD基本信息
型号: RXM3AB1BD

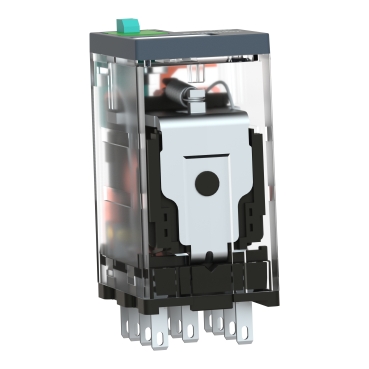

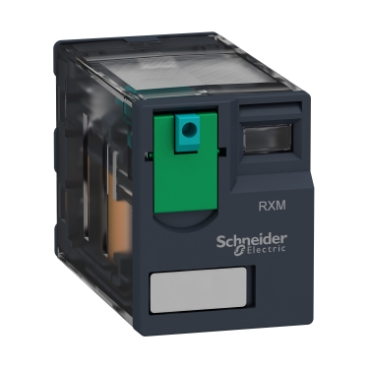

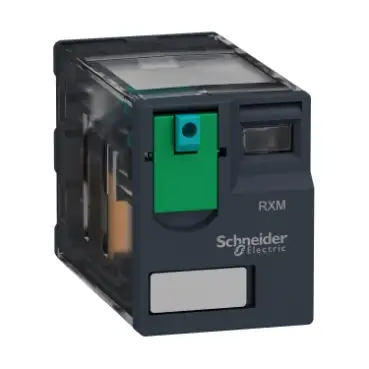

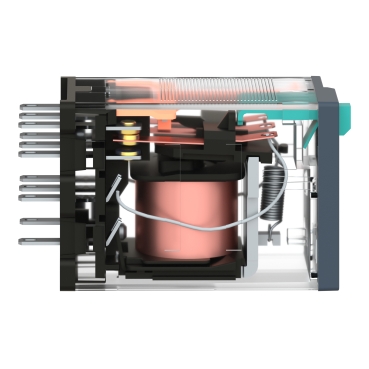

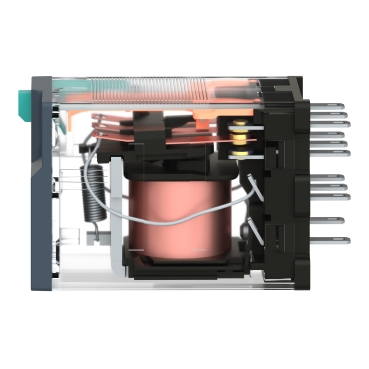

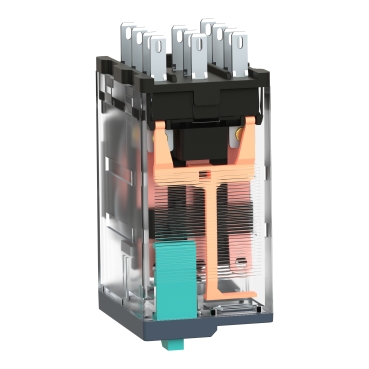

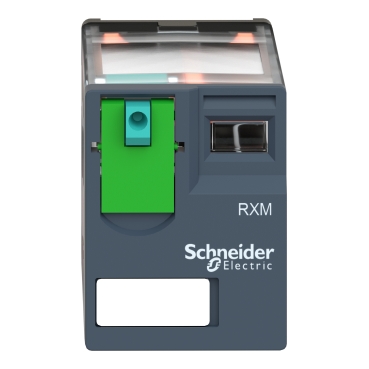

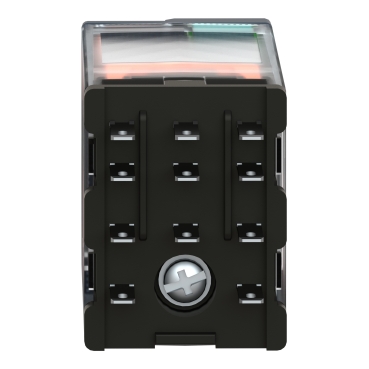

微型继电器RXM，3 W，10 A，24 VDC
- 产品的环保性更多信息
RXM3AB1BD基本属性
净重：0.037 KG
RXM3AB1BD主要特点
- 系列：
- Harmony Elektromechanische Relais
- 系列名称：
- Miniatur
- 产品或组件类型：
- Steckrelais
- 设备的简短描述：
- RXM
- 联系人的类型和组成：
- 3 Wechslerkontakte
- [Uc]控制电路电压：
- 24 V DC
- LED状态指示灯：
- Ohne
- 控件类型：
- Verriegelbarer Prüftaster
- 效率：
- 20 %
RXM3AB1BD主要特点
- 系列：
- Harmony Elektromechanische Relais
- 系列名称：
- Miniatur
- 产品或组件类型：
- Steckrelais
- 设备的简短描述：
- RXM
- 联系人的类型和组成：
- 3 Wechslerkontakte
- [Uc]控制电路电压：
- 24 V DC
- LED状态指示灯：
- Ohne
- 控件类型：
- Verriegelbarer Prüftaster
- 效率：
- 20 %
RXM3AB1BD其他功能
- 笔的形状：
- Flach
- [Ui]设计绝缘电压：
- 250 V entspricht IEC
- 300 V entspricht CSA
- 300 V entspricht UL
- 设计抗震Uimp：
- 4 kV während 1,2/50 µs
- 接触材料：
- AgNi
- 标称工作电流Ie：
- 10 A bei 28 V Schließer (S) (DC) entspricht IEC
- 10 A bei 250 V Schließer (S) (AC) entspricht IEC
- 5 A bei 28 V Öffner (Ö) (DC) entspricht IEC
- 5 A bei 250 V Öffner (Ö) (AC) entspricht IEC
- 10 A bei 30 V (DC) entspricht UL
- 10 A bei 277 V (AC) entspricht UL
- 连续输出电流：
- 6,7 A
- 最大开关电压：
- 250 V entspricht IEC
- 抗设计荷载：
- 10 A bei 250 V AC
- 10 A bei 28 V DC
- 最大开关功率：
- 2500 VA/280 W
- 最小开关功率：
- 170 mW bei 10 mA, 17 V
- 开关频率：
- <= 1200 Zyklen/Stunde unter Last
- <= 18000 Zyklen/Stunde keine Last
- 机械使用寿命：
- 10000000 Zyklen
- 电气使用寿命：
- 100000 Zyklen für ohmsch Belastung
- 平均线圈消耗（W）：
- 0,9 W
- 浪费电压阈值：
- >= 0,1 Uc
- 运行时间：
- 20 ms
- 触发时间：
- 20 ms
- 平均线圈电阻：
- 650 Ohm bei 20 °C +/- 10 %
- 额定工作电压限制：
- 19,2 - 26,4 V DC
- 安全性和可靠性数据：
- B10d = 100000
- 保护类别：
- RT I
- 测量液位：
- Level A Gruppenmontage
- 操作位置：
- Jede Position
- CAD总高度：
- 82,8 mm
- CAD总深度：
- 80,35 mm
- 产品重量：
- 0,037 kg
- 设备显示：
- Vollständiges Produkt
RXM3AB1BD其他功能
- 笔的形状：
- Flach
- [Ui]设计绝缘电压：
- 250 V entspricht IEC
- 300 V entspricht CSA
- 300 V entspricht UL
- 设计抗震Uimp：
- 4 kV während 1,2/50 µs
- 接触材料：
- AgNi
- 标称工作电流Ie：
- 10 A bei 28 V Schließer (S) (DC) entspricht IEC
- 10 A bei 250 V Schließer (S) (AC) entspricht IEC
- 5 A bei 28 V Öffner (Ö) (DC) entspricht IEC
- 5 A bei 250 V Öffner (Ö) (AC) entspricht IEC
- 10 A bei 30 V (DC) entspricht UL
- 10 A bei 277 V (AC) entspricht UL
- 连续输出电流：
- 6,7 A
- 最大开关电压：
- 250 V entspricht IEC
- 抗设计荷载：
- 10 A bei 250 V AC
- 10 A bei 28 V DC
- 最大开关功率：
- 2500 VA/280 W
- 最小开关功率：
- 170 mW bei 10 mA, 17 V
- 开关频率：
- <= 1200 Zyklen/Stunde unter Last
- <= 18000 Zyklen/Stunde keine Last
- 机械使用寿命：
- 10000000 Zyklen
- 电气使用寿命：
- 100000 Zyklen für ohmsch Belastung
- 平均线圈消耗（W）：
- 0,9 W
- 浪费电压阈值：
- >= 0,1 Uc
- 运行时间：
- 20 ms
- 触发时间：
- 20 ms
- 平均线圈电阻：
- 650 Ohm bei 20 °C +/- 10 %
- 额定工作电压限制：
- 19,2 - 26,4 V DC
- 安全性和可靠性数据：
- B10d = 100000
- 保护类别：
- RT I
- 测量液位：
- Level A Gruppenmontage
- 操作位置：
- Jede Position
- CAD总高度：
- 82,8 mm
- CAD总深度：
- 80,35 mm
- 产品重量：
- 0,037 kg
- 设备显示：
- Vollständiges Produkt
RXM3AB1BD装配
- 耐张性：
- 1300 V AC zwischen Kontakten mit Mikro-Abschaltung Isolierung
- 2000 V AC zwischen Spule und Kontakt
- 2000 V AC zwischen Polen
- 产品认证：
- UL
- Lloyd's
- CE
- CSA
- GOST
- IECEE CB-Schema
- 标准：
- IEC 61810-1
- CSA C22.2 Nr. 14
- UL 508
- 储存环境温度：
- -40…85 °C
- 工作环境温度：
- -40…55 °C
- 抗振动性：
- 3 gn, Amplitude = +/- 1 mm (f = 10…150 Hz)5 Zyklen in Betrieb
- 5 gn, Amplitude = +/- 1 mm (f = 10…150 Hz)5 Zyklen nicht in Betrieb
- 保护等级（IP）：
- IP40 entspricht IEC 60529
- 抗冲击性：
- 10 Gn für im Betrieb
- 30 gn für nicht in Betrieb
- 污染程度：
- 2
RXM3AB1BD装配
- 耐张性：
- 1300 V AC zwischen Kontakten mit Mikro-Abschaltung Isolierung
- 2000 V AC zwischen Spule und Kontakt
- 2000 V AC zwischen Polen
- 产品认证：
- UL
- Lloyd's
- CE
- CSA
- GOST
- IECEE CB-Schema
- 标准：
- IEC 61810-1
- CSA C22.2 Nr. 14
- UL 508
- 储存环境温度：
- -40…85 °C
- 工作环境温度：
- -40…55 °C
- 抗振动性：
- 3 gn, Amplitude = +/- 1 mm (f = 10…150 Hz)5 Zyklen in Betrieb
- 5 gn, Amplitude = +/- 1 mm (f = 10…150 Hz)5 Zyklen nicht in Betrieb
- 保护等级（IP）：
- IP40 entspricht IEC 60529
- 抗冲击性：
- 10 Gn für im Betrieb
- 30 gn für nicht in Betrieb
- 污染程度：
- 2
RXM3AB1BD包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 2 cm
- VPE 1宽度：
- 2,5 cm
- VPE 1长度：
- 5 cm
- VPE 1重量：
- 37 g
- VPE 2类型：
- BB1
- VPE 2数量：
- 10
- VPE 2高度：
- 3 cm
- VPE 2宽度：
- 10 cm
- VPE 2长度：
- 12,5 cm
- VPE 2重量：
- 398 g
- VPE 3类型：
- S02
- VPE 3数量：
- 220
- VPE 3高度：
- 15 cm
- VPE 3宽度：
- 30 cm
- VPE 3长度：
- 40 cm
- VPE 3重量：
- 9,005 kg
RXM3AB1BD包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 2 cm
- VPE 1宽度：
- 2,5 cm
- VPE 1长度：
- 5 cm
- VPE 1重量：
- 37 g
- VPE 2类型：
- BB1
- VPE 2数量：
- 10
- VPE 2高度：
- 3 cm
- VPE 2宽度：
- 10 cm
- VPE 2长度：
- 12,5 cm
- VPE 2重量：
- 398 g
- VPE 3类型：
- S02
- VPE 3数量：
- 220
- VPE 3高度：
- 15 cm
- VPE 3宽度：
- 30 cm
- VPE 3长度：
- 40 cm
- VPE 3重量：
- 9,005 kg
RXM3AB1BD合同担保
- 保证：
- 18 months
RXM3AB1BD合同担保
- 保证：
- 18 months
