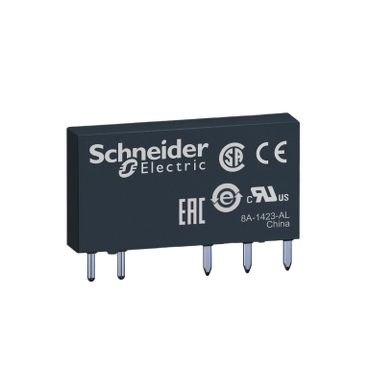

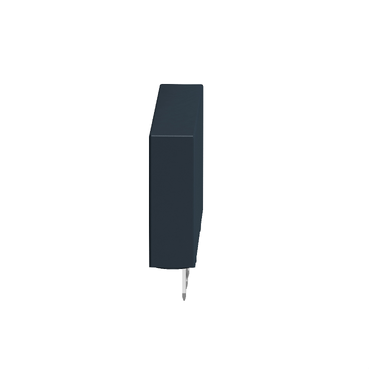

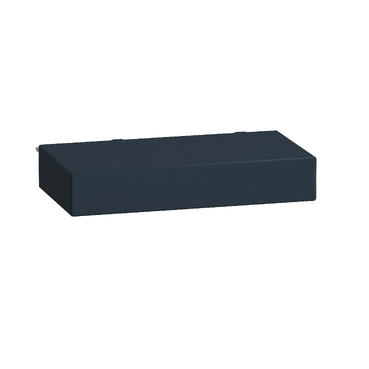

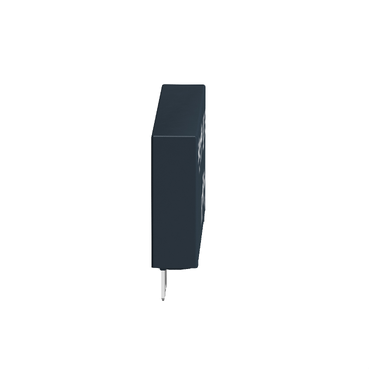

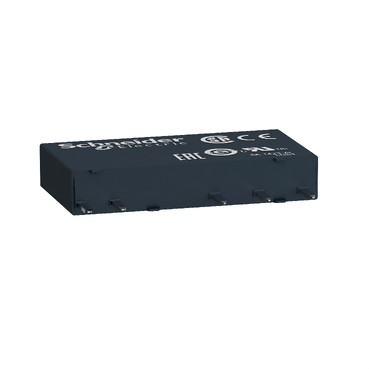

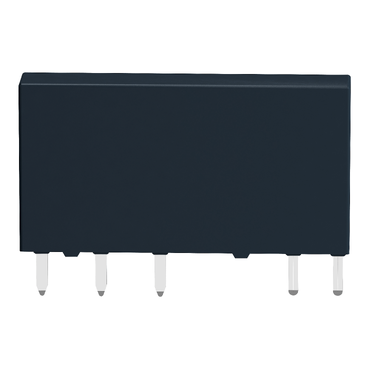

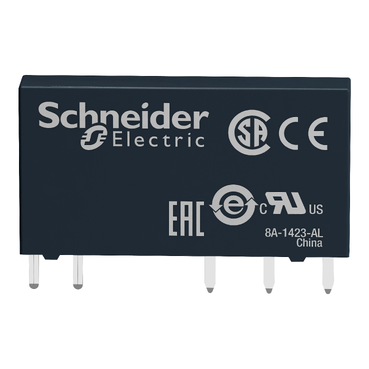

RSL1AB4BD
RSL1AB4BD基本信息
型号: RSL1AB4BD
窄接口继电器RSL，1 W，6 A，24 VDC
- 产品的环保性更多信息
RSL1AB4BD基本属性
净重：0.005 KG
长度：19 mm
宽度：5 mm
高度：28 mm
RSL1AB4BD主要特点
- 系列：
- Harmony Elektromechanische Relais
- 系列名称：
- Schmales Interface-Relais
- 产品或组件类型：
- Steckrelais
- 设备的简短描述：
- RSL
- 联系人的类型和组成：
- 1 Wechslerkontakt
- 触点的操作：
- Standard
- [Uc]控制电路电压：
- 24 V DC
- 热电流：
- 6 A bei -40…55 °C
- LED状态指示灯：
- Ohne
- 控件类型：
- Ohne Drucktaster
RSL1AB4BD主要特点
- 系列：
- Harmony Elektromechanische Relais
- 系列名称：
- Schmales Interface-Relais
- 产品或组件类型：
- Steckrelais
- 设备的简短描述：
- RSL
- 联系人的类型和组成：
- 1 Wechslerkontakt
- 触点的操作：
- Standard
- [Uc]控制电路电压：
- 24 V DC
- 热电流：
- 6 A bei -40…55 °C
- LED状态指示灯：
- Ohne
- 控件类型：
- Ohne Drucktaster
RSL1AB4BD其他功能
- 笔的形状：
- Flach (Typ PCB)
- 中等电阻：
- 3390 Ohm bei 23 °C +/-15 %
- 额定工作电压限制：
- 18 - 33,6 V DC
- [Ui]设计绝缘电压：
- 250 V entspricht IEC
- 277 V entspricht cUL
- [Uimp]设计抗震性：
- 6 kV entspricht IEC
- 接触材料：
- Silberlegierung (AgSnO2)
- 标称工作电流Ie：
- 6 A (AC-1/DC-1) entspricht IEC/UL
- 最小开关电流：
- 100 mA
- 最大开关电压：
- 277 V
- 最小开关电压：
- 12 V
- 最大开关功率：
- 1500 VA
- 150 W
- 最小开关功率：
- 120 mW
- 开关频率：
- <= 360 Zyklen/Stunde unter Last
- <= 18000 Zyklen/Stunde keine Last
- 机械使用寿命：
- 10000000 Zyklen
- 电气使用寿命：
- 60000 Zyklen, 6 A bei 250 V, AC-1 Wechsler (W)
- 响应时间：
- 5 ms Rücksetzen
- 12 ms
- 保护类别：
- RT III
- 测量液位：
- Level A Gruppenmontage
- 操作位置：
- Jede Position
- 宽度：
- 5 mm
- 身高：
- 28 mm
- 深度：
- 18,5 mm
- 端子说明ISO编号1：
- (11-12-14)OC
- (A1-A2)CO
- 产品重量：
- 0,0054 kg
- 负载电流：
- 6 A bei 250 V AC 0,5 mm Montageabstand
- 米特。功耗（W）：
- 0,17 W
- 浪费电压阈值：
- >= 0,05 Uc
- 安全性和可靠性数据：
- B10d = 60000
- 安装支架：
- Steckdose oder Platine
- 设备显示：
- Vollständiges Produkt
RSL1AB4BD其他功能
- 笔的形状：
- Flach (Typ PCB)
- 中等电阻：
- 3390 Ohm bei 23 °C +/-15 %
- 额定工作电压限制：
- 18 - 33,6 V DC
- [Ui]设计绝缘电压：
- 250 V entspricht IEC
- 277 V entspricht cUL
- [Uimp]设计抗震性：
- 6 kV entspricht IEC
- 接触材料：
- Silberlegierung (AgSnO2)
- 标称工作电流Ie：
- 6 A (AC-1/DC-1) entspricht IEC/UL
- 最小开关电流：
- 100 mA
- 最大开关电压：
- 277 V
- 最小开关电压：
- 12 V
- 最大开关功率：
- 1500 VA
- 150 W
- 最小开关功率：
- 120 mW
- 开关频率：
- <= 360 Zyklen/Stunde unter Last
- <= 18000 Zyklen/Stunde keine Last
- 机械使用寿命：
- 10000000 Zyklen
- 电气使用寿命：
- 60000 Zyklen, 6 A bei 250 V, AC-1 Wechsler (W)
- 响应时间：
- 5 ms Rücksetzen
- 12 ms
- 保护类别：
- RT III
- 测量液位：
- Level A Gruppenmontage
- 操作位置：
- Jede Position
- 宽度：
- 5 mm
- 身高：
- 28 mm
- 深度：
- 18,5 mm
- 端子说明ISO编号1：
- (11-12-14)OC
- (A1-A2)CO
- 产品重量：
- 0,0054 kg
- 负载电流：
- 6 A bei 250 V AC 0,5 mm Montageabstand
- 米特。功耗（W）：
- 0,17 W
- 浪费电压阈值：
- >= 0,05 Uc
- 安全性和可靠性数据：
- B10d = 60000
- 安装支架：
- Steckdose oder Platine
- 设备显示：
- Vollständiges Produkt
RSL1AB4BD装配
- 耐张性：
- 1000 V AC zwischen Kontakten
- 4000 V AC zwischen Spule und Kontakt
- 标准：
- CSA C22.2 Nr. 14
- IEC 61810-1
- UL 508
- 产品认证：
- CSA
- UL
- EAC
- 储存环境温度：
- -40…70 °C
- 抗振动性：
- +/- 1 mm (f= 10…55 Hz) entspricht IEC 60068-2-6
- 保护等级（IP）：
- IP40 entspricht IEC 60529
- 抗冲击性：
- 5 gn (Dauer = 11 ms) für nicht in Betrieb entspricht IEC 60068-2-27
- 5 gn (Dauer = 11 ms) für im Betrieb entspricht IEC 60068-2-27
- 工作环境温度：
- -40…55 °C
RSL1AB4BD装配
- 耐张性：
- 1000 V AC zwischen Kontakten
- 4000 V AC zwischen Spule und Kontakt
- 标准：
- CSA C22.2 Nr. 14
- IEC 61810-1
- UL 508
- 产品认证：
- CSA
- UL
- EAC
- 储存环境温度：
- -40…70 °C
- 抗振动性：
- +/- 1 mm (f= 10…55 Hz) entspricht IEC 60068-2-6
- 保护等级（IP）：
- IP40 entspricht IEC 60529
- 抗冲击性：
- 5 gn (Dauer = 11 ms) für nicht in Betrieb entspricht IEC 60068-2-27
- 5 gn (Dauer = 11 ms) für im Betrieb entspricht IEC 60068-2-27
- 工作环境温度：
- -40…55 °C
RSL1AB4BD包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 0,500 cm
- VPE 1宽度：
- 1,500 cm
- VPE 1长度：
- 2,800 cm
- VPE 1重量：
- 5,000 g
- VPE 2类型：
- BB1
- VPE 2数量：
- 10
- VPE 2高度：
- 0,700 cm
- VPE 2宽度：
- 2,400 cm
- VPE 2长度：
- 30,500 cm
- VPE 2重量：
- 71,000 g
- VPE 3类型：
- S01
- VPE 3数量：
- 500
- VPE 3高度：
- 15,000 cm
- VPE 3宽度：
- 15,000 cm
- VPE 3长度：
- 40,000 cm
- VPE 3重量：
- 3,913 kg
RSL1AB4BD包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 0,500 cm
- VPE 1宽度：
- 1,500 cm
- VPE 1长度：
- 2,800 cm
- VPE 1重量：
- 5,000 g
- VPE 2类型：
- BB1
- VPE 2数量：
- 10
- VPE 2高度：
- 0,700 cm
- VPE 2宽度：
- 2,400 cm
- VPE 2长度：
- 30,500 cm
- VPE 2重量：
- 71,000 g
- VPE 3类型：
- S01
- VPE 3数量：
- 500
- VPE 3高度：
- 15,000 cm
- VPE 3宽度：
- 15,000 cm
- VPE 3长度：
- 40,000 cm
- VPE 3重量：
- 3,913 kg
RSL1AB4BD合同担保
- 保证：
- 18 months
