法国Schneider

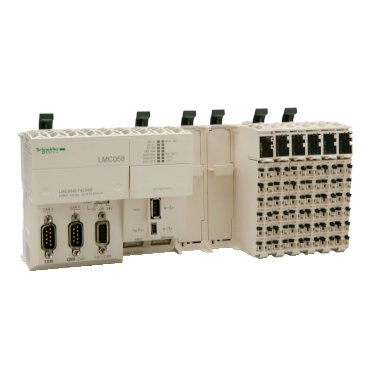

Schneider LMC058LF424
型号: LMC058LF424
运动控制，Modicon LMC058，8轴，46 I/O，CANopen，CANmotion Master，以太网，2个PCI模块插槽，24 VDC，弹簧夹
Schneider LMC058LF424 基本属性
净重：0.770 KG
长度：85 mm
宽度：238 mm
高度：99 mm
Schneider LMC058LF424 主要特点
- 系列：
- Modicon LMC058
- 产品或组件类型：
- Motion controller
- 产品特定应用：
- -
- 离散I/O数：
- 42
- 电池类型：
- 3 V CR2477M Lithium Batterie
Schneider LMC058LF424 主要特点
- 系列：
- Modicon LMC058
- 产品或组件类型：
- Motion controller
- 产品特定应用：
- -
- 离散I/O数：
- 42
- 电池类型：
- 3 V CR2477M Lithium Batterie
Schneider LMC058LF424 其他功能
- 离散输入数：
- 10 für Schneller Eingang
- 12 für Eingang
- 4 für normaler Eingang
- 数字逻辑输入：
- Sink für Schneller Eingang
- Sink für normaler Eingang
- Source für Eingang
- 离散输入电压：
- 24 V
- 离散输入电压类型：
- DC
- 模拟输入数量：
- 4
- 信使：
- Strom: 0 - 20 mA
- Strom: 4 - 20 mA
- Spannung: +/- 10 V
- 模拟输入的分辨率：
- 12 bits
- 保证状态1的电压值：
- >= 15 V für Schneller Eingang
- >= 15 V für Schneller Ausgang
- >= 15 V für normaler Eingang
- 保证状态的电压值0：
- <= 5 V für Schneller Eingang
- <= 5 V für Schneller Ausgang
- <= 5 V für normaler Eingang
- 离散输入电流：
- 4 mA für Schneller Eingang
- 4 mA für normaler Eingang
- 输入阻抗：
- 6 kOhm für Schneller Eingang
- 6 kOhm für normaler Eingang
- 可配置过滤时间：
- 0 ms für schneller Eingang / normaler Eingang und schneller Ausgang
- 1,5 ms für schneller Eingang / normaler Eingang und schneller Ausgang
- 12 ms für schneller Eingang / normaler Eingang und schneller Ausgang
- 4 ms für schneller Eingang / normaler Eingang und schneller Ausgang
- 凹凸过滤：
- 2 µs-4 ms konfigurierbar schneller Eingang / normaler Eingang und schneller Ausgang
- 设备之间的最大电缆距离：
- <30 m für Schneller Eingang
- 隔离：
- Zwischen Kanälen und interner Logik bei 500 V AC
- Nicht galvanisch getrennt zwischen Kanälen
- 数字输出数量：
- 12 Ausgänge
- 4 Schneller Ausgang
- 离散输出逻辑：
- Quelle
- 离散输出电压：
- 24 V DC
- 输出电压限制：
- 19,2 - 28,8 V
- 离散输出电流：
- 4 mA für Schneller Ausgang
- Nennhilfsspannung [UH,nom]：
- 24 V DC für Energieversorgung für integrierte Expertenmodule
- 电源电压限制：
- 20,4…28,8 V
- [In]设计电流：
- 0,04 A für Energieversorgung für integrierte Expertenmodule
- 10 A für E/A-Energieversorgungssegment
- 0,3 A für Hauptversorgung
- 峰值电流：
- 100 kA (Dauer = <= 70 s) für Hauptversorgung
- 25 kA (Dauer = <= 500 s) für E/A-Energieversorgungssegment
- 50 kA (Dauer = <= 150 s) für Energieversorgung für integrierte Expertenmodule
- 1,2 A (Dauer = > 70 s) für Hauptversorgung
- 最大功耗（W）：
- 14,14 W
- 内存类型：
- 128 MB Flash
- 64 MB RAM
- 计时器：
- Ohne benutzerseitige Kalibrierung clock, clock drift < 30 s/Monat at 25 °C
- Mit benutzerspezifischer Kalibrierung clock, clock drift <= 6 s/Monat
- 数据已备份：
- Batterie Variablen vom Typ Retain und Retain Persistent
- 电池寿命：
- 1,5 Jahr(e)
- 集成接口：
- 1 isolierte serielle Schnittstelle mit Buchsen-RJ45 Steckverbinder, Protokoll: Modbus mit Master/Slave Methode, Übertragungsrahmen: RTU/ASCII oder ASCII-Nur-Zeichen-Modus, Physikalische Schnittstelle: RS232/RS485, Übertragungsrate: 300 - 115200 bps
- 1 CAN-Anschluss mit Stecker SUB-D 9 Steckverbinder, Protokoll: CANmotion- oder CANopen-Bus mit Master Methode
- 1 CAN-Anschluss mit Stecker SUB-D 9 Steckverbinder, Protokoll: CANopen mit Master Methode
- 1Encoder mit Buchsen-SUB-D 15 Steckverbinder
- 1 isolierte serielle Schnittstelle mit Buchsen-RJ45 Steckverbinder, Protokoll: Ethernet Modbus TCP/IP mit Slave Methode, Physikalische Schnittstelle: 10BASE-T/100BASE-TX
- 1 isolierte serielle Schnittstelle mit USB Typ Mini-B Steckverbinder, Übertragungsrate: 480 Mbit/s
- 1 isolierte serielle Schnittstelle mit USB Typ A Steckverbinder, Übertragungsrate: 480 Mbit/s
- 2 freie PCI-Steckplätze
- 变速箱速度：
- 10 Kbit/s für eine Bus-Länge von 5000 m für CANopen
- 1000 kbit/s für eine Bus-Länge von 4 m für CANopen
- 125 Kbit/s für eine Bus-Länge von 500 m für CANopen
- 20 Kbit/s für eine Bus-Länge von 2500 m für CANopen
- 250 Kbit/s für eine Bus-Länge von 250 m für CANopen
- 50 Kbit/s für eine Bus-Länge von 1000 m für CANopen
- 500 Kbit/s für eine Bus-Länge von 100 m für CANopen
- 800 Kbit/s für eine Bus-Länge von 25 m für CANopen
- 计数输入数：
- 8 Zähleingang/Zähleingänge bei 200 kHz
- 本地信号：
- 1 LED für CAN0 STS
- 1 LED grün/rot für CAN1 STS
- 1 LED grün/gelb für MBS COM
- 1 LED pro Kanal für APP0
- 1 LED rot für APP1
- 标记：
- CE
- 安装支架：
- Symmetrische DIN-Schiene
- 宽度：
- 237,5 mm
- 身高：
- 99 mm
- 深度：
- 85 mm
- 产品重量：
- 0,77 kg
Schneider LMC058LF424 其他功能
- 离散输入数：
- 10 für Schneller Eingang
- 12 für Eingang
- 4 für normaler Eingang
- 数字逻辑输入：
- Sink für Schneller Eingang
- Sink für normaler Eingang
- Source für Eingang
- 离散输入电压：
- 24 V
- 离散输入电压类型：
- DC
- 模拟输入数量：
- 4
- 信使：
- Strom: 0 - 20 mA
- Strom: 4 - 20 mA
- Spannung: +/- 10 V
- 模拟输入的分辨率：
- 12 bits
- 保证状态1的电压值：
- >= 15 V für Schneller Eingang
- >= 15 V für Schneller Ausgang
- >= 15 V für normaler Eingang
- 保证状态的电压值0：
- <= 5 V für Schneller Eingang
- <= 5 V für Schneller Ausgang
- <= 5 V für normaler Eingang
- 离散输入电流：
- 4 mA für Schneller Eingang
- 4 mA für normaler Eingang
- 输入阻抗：
- 6 kOhm für Schneller Eingang
- 6 kOhm für normaler Eingang
- 可配置过滤时间：
- 0 ms für schneller Eingang / normaler Eingang und schneller Ausgang
- 1,5 ms für schneller Eingang / normaler Eingang und schneller Ausgang
- 12 ms für schneller Eingang / normaler Eingang und schneller Ausgang
- 4 ms für schneller Eingang / normaler Eingang und schneller Ausgang
- 凹凸过滤：
- 2 µs-4 ms konfigurierbar schneller Eingang / normaler Eingang und schneller Ausgang
- 设备之间的最大电缆距离：
- <30 m für Schneller Eingang
- 隔离：
- Zwischen Kanälen und interner Logik bei 500 V AC
- Nicht galvanisch getrennt zwischen Kanälen
- 数字输出数量：
- 12 Ausgänge
- 4 Schneller Ausgang
- 离散输出逻辑：
- Quelle
- 离散输出电压：
- 24 V DC
- 输出电压限制：
- 19,2 - 28,8 V
- 离散输出电流：
- 4 mA für Schneller Ausgang
- Nennhilfsspannung [UH,nom]：
- 24 V DC für Energieversorgung für integrierte Expertenmodule
- 电源电压限制：
- 20,4…28,8 V
- [In]设计电流：
- 0,04 A für Energieversorgung für integrierte Expertenmodule
- 10 A für E/A-Energieversorgungssegment
- 0,3 A für Hauptversorgung
- 峰值电流：
- 100 kA (Dauer = <= 70 s) für Hauptversorgung
- 25 kA (Dauer = <= 500 s) für E/A-Energieversorgungssegment
- 50 kA (Dauer = <= 150 s) für Energieversorgung für integrierte Expertenmodule
- 1,2 A (Dauer = > 70 s) für Hauptversorgung
- 最大功耗（W）：
- 14,14 W
- 内存类型：
- 128 MB Flash
- 64 MB RAM
- 计时器：
- Ohne benutzerseitige Kalibrierung clock, clock drift < 30 s/Monat at 25 °C
- Mit benutzerspezifischer Kalibrierung clock, clock drift <= 6 s/Monat
- 数据已备份：
- Batterie Variablen vom Typ Retain und Retain Persistent
- 电池寿命：
- 1,5 Jahr(e)
- 集成接口：
- 1 isolierte serielle Schnittstelle mit Buchsen-RJ45 Steckverbinder, Protokoll: Modbus mit Master/Slave Methode, Übertragungsrahmen: RTU/ASCII oder ASCII-Nur-Zeichen-Modus, Physikalische Schnittstelle: RS232/RS485, Übertragungsrate: 300 - 115200 bps
- 1 CAN-Anschluss mit Stecker SUB-D 9 Steckverbinder, Protokoll: CANmotion- oder CANopen-Bus mit Master Methode
- 1 CAN-Anschluss mit Stecker SUB-D 9 Steckverbinder, Protokoll: CANopen mit Master Methode
- 1Encoder mit Buchsen-SUB-D 15 Steckverbinder
- 1 isolierte serielle Schnittstelle mit Buchsen-RJ45 Steckverbinder, Protokoll: Ethernet Modbus TCP/IP mit Slave Methode, Physikalische Schnittstelle: 10BASE-T/100BASE-TX
- 1 isolierte serielle Schnittstelle mit USB Typ Mini-B Steckverbinder, Übertragungsrate: 480 Mbit/s
- 1 isolierte serielle Schnittstelle mit USB Typ A Steckverbinder, Übertragungsrate: 480 Mbit/s
- 2 freie PCI-Steckplätze
- 变速箱速度：
- 10 Kbit/s für eine Bus-Länge von 5000 m für CANopen
- 1000 kbit/s für eine Bus-Länge von 4 m für CANopen
- 125 Kbit/s für eine Bus-Länge von 500 m für CANopen
- 20 Kbit/s für eine Bus-Länge von 2500 m für CANopen
- 250 Kbit/s für eine Bus-Länge von 250 m für CANopen
- 50 Kbit/s für eine Bus-Länge von 1000 m für CANopen
- 500 Kbit/s für eine Bus-Länge von 100 m für CANopen
- 800 Kbit/s für eine Bus-Länge von 25 m für CANopen
- 计数输入数：
- 8 Zähleingang/Zähleingänge bei 200 kHz
- 本地信号：
- 1 LED für CAN0 STS
- 1 LED grün/rot für CAN1 STS
- 1 LED grün/gelb für MBS COM
- 1 LED pro Kanal für APP0
- 1 LED rot für APP1
- 标记：
- CE
- 安装支架：
- Symmetrische DIN-Schiene
- 宽度：
- 237,5 mm
- 身高：
- 99 mm
- 深度：
- 85 mm
- 产品重量：
- 0,77 kg
Schneider LMC058LF424 装配
- 标准：
- UL 508
- IEC 61131-2
- CSA C22.2 Nr. 213
- CSA C22.2 No 142
- 产品认证：
- cULus
- CSA
- C-Tick
- GOST-R
- 工作环境温度：
- 0…55 °C ohne Leistungsminderung (waagerechter Einbau)
- 0…60 °C mit Leistungsminderungsfaktor (waagerechter Einbau)
- 0…50 °C (senkrechter Einbau)
- 储存环境温度：
- -25…70 °C
- 相对湿度：
- 5…95 % Betauung nicht zulässig
- Schutzart (IP)：
- IP20 entspricht IEC 61131-2
- 污染程度：
- 2 entspricht IEC 60664
- 工作高度：
- 0 - 2.000 m
- 存储高度：
- 0…3000 m
- 抗振动性：
- 1 gn bei 8,4…150 Hz auf DIN-Schiene
- 3,5 mm bei 5…8,4 Hz auf DIN-Schiene
- 抗冲击性：
- 15 gn für 11 ms
- 电磁兼容性：
- Störfestigkeitsprüfung bei elektrostatischer Entladung - Teststufe: 8 kV (bei Kontakt) entspricht IEC 61000-4-2
- Störfestigkeitsprüfung bei elektrostatischer Entladung - Teststufe: 4 kV (an der Luft) entspricht IEC 61000-4-2
- Suszeptibilität gegen elektromagnetische Felder - Teststufe: 1 V/m (2 - 2,7 GHz) entspricht IEC 61000-4-3
- Suszeptibilität gegen elektromagnetische Felder - Teststufe: 10 V/m (80 - 2.000 MHz) entspricht IEC 61000-4-3
- Elektrische Funkentstörfestigkeitsprüfung - Teststufe: 1 kV (E/A) entspricht IEC 61000-4-4
- Elektrische Funkentstörfestigkeitsprüfung - Teststufe: 1 kV (abgeschirmtes Kabel) entspricht IEC 61000-4-4
- Elektrische Funkentstörfestigkeitsprüfung - Teststufe: 2 kV (Energieversorgungsleitungen) entspricht IEC 61000-4-4
- Prüfung der Störfestigkeit gegen Überspannungen - Teststufe: 0,5 kV (Differentialbetrieb) entspricht IEC 61000-4-5
- Prüfung der Störfestigkeit gegen Überspannungen - Teststufe: 1 kV (Gleichtakt) entspricht IEC 61000-4-5
- Leitungsgebundene HF-Störungen entspricht IEC 61000-4-6
- Leitungsgebundene und abgestrahlte Emissionen entspricht CISPR 11
- 波束/线路输出。干扰：
- CISPR11
Schneider LMC058LF424 装配
- 标准：
- UL 508
- IEC 61131-2
- CSA C22.2 Nr. 213
- CSA C22.2 No 142
- 产品认证：
- cULus
- CSA
- C-Tick
- GOST-R
- 工作环境温度：
- 0…55 °C ohne Leistungsminderung (waagerechter Einbau)
- 0…60 °C mit Leistungsminderungsfaktor (waagerechter Einbau)
- 0…50 °C (senkrechter Einbau)
- 储存环境温度：
- -25…70 °C
- 相对湿度：
- 5…95 % Betauung nicht zulässig
- Schutzart (IP)：
- IP20 entspricht IEC 61131-2
- 污染程度：
- 2 entspricht IEC 60664
- 工作高度：
- 0 - 2.000 m
- 存储高度：
- 0…3000 m
- 抗振动性：
- 1 gn bei 8,4…150 Hz auf DIN-Schiene
- 3,5 mm bei 5…8,4 Hz auf DIN-Schiene
- 抗冲击性：
- 15 gn für 11 ms
- 电磁兼容性：
- Störfestigkeitsprüfung bei elektrostatischer Entladung - Teststufe: 8 kV (bei Kontakt) entspricht IEC 61000-4-2
- Störfestigkeitsprüfung bei elektrostatischer Entladung - Teststufe: 4 kV (an der Luft) entspricht IEC 61000-4-2
- Suszeptibilität gegen elektromagnetische Felder - Teststufe: 1 V/m (2 - 2,7 GHz) entspricht IEC 61000-4-3
- Suszeptibilität gegen elektromagnetische Felder - Teststufe: 10 V/m (80 - 2.000 MHz) entspricht IEC 61000-4-3
- Elektrische Funkentstörfestigkeitsprüfung - Teststufe: 1 kV (E/A) entspricht IEC 61000-4-4
- Elektrische Funkentstörfestigkeitsprüfung - Teststufe: 1 kV (abgeschirmtes Kabel) entspricht IEC 61000-4-4
- Elektrische Funkentstörfestigkeitsprüfung - Teststufe: 2 kV (Energieversorgungsleitungen) entspricht IEC 61000-4-4
- Prüfung der Störfestigkeit gegen Überspannungen - Teststufe: 0,5 kV (Differentialbetrieb) entspricht IEC 61000-4-5
- Prüfung der Störfestigkeit gegen Überspannungen - Teststufe: 1 kV (Gleichtakt) entspricht IEC 61000-4-5
- Leitungsgebundene HF-Störungen entspricht IEC 61000-4-6
- Leitungsgebundene und abgestrahlte Emissionen entspricht CISPR 11
- 波束/线路输出。干扰：
- CISPR11
Schneider LMC058LF424 包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 13,200 cm
- VPE 1宽度：
- 15,800 cm
- VPE 1长度：
- 37,000 cm
- VPE 1重量：
- 944,000 g
- VPE 2类型：
- S04
- VPE 2数量：
- 6
- VPE 2高度：
- 30,000 cm
- VPE 2宽度：
- 40,000 cm
- VPE 2长度：
- 60,000 cm
- VPE 2重量：
- 6,376 kg
Schneider LMC058LF424 包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 13,200 cm
- VPE 1宽度：
- 15,800 cm
- VPE 1长度：
- 37,000 cm
- VPE 1重量：
- 944,000 g
- VPE 2类型：
- S04
- VPE 2数量：
- 6
- VPE 2高度：
- 30,000 cm
- VPE 2宽度：
- 40,000 cm
- VPE 2长度：
- 60,000 cm
- VPE 2重量：
- 6,376 kg
Schneider LMC058LF424 合同担保
- 保证：
- 18 months
Schneider LMC058LF424 合同担保
- 保证：
- 18 months
