LC1F225P7
LC1F225P7基本信息
型号: LC1F225P7

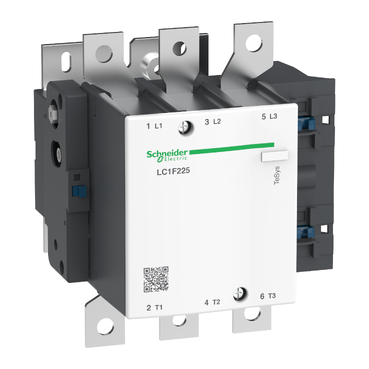

电源接触器LC1F 3p，110 kW，225 A，400 V AC3，线圈230 V AC
- 产品的环保性更多信息
LC1F225P7基本属性
净重：4.750 KG
长度：181 mm
宽度：169 mm
高度：197 mm
LC1F225P7主要特点
- 系列：
- TeSys
- 系列：
- TeSys F
- 产品或组件类型：
- Schütz
- 设备的简短描述：
- LC1F
- 接触器的应用：
- Motorsteuerung
- Ohmsche Last
- 使用类别：
- AC-3
- AC-1
- AC-4
- 电杆说明：
- 3P
- [Ue]工作设计电压：
- <= 460 V DC
- <= 690 V AC 50/60 Hz
- [Uc]控制电路电压：
- 230 V AC 40 - 400 Hz
- [Ie]操作设计流程：
- 315 A (bei <40 °C) bei <= 440 V AC-1
- 225 A (bei <55 °C) bei <= 440 V AC-3
LC1F225P7主要特点
- 系列：
- TeSys
- 系列：
- TeSys F
- 产品或组件类型：
- Schütz
- 设备的简短描述：
- LC1F
- 接触器的应用：
- Motorsteuerung
- Ohmsche Last
- 使用类别：
- AC-3
- AC-1
- AC-4
- 电杆说明：
- 3P
- [Ue]工作设计电压：
- <= 460 V DC
- <= 690 V AC 50/60 Hz
- [Uc]控制电路电压：
- 230 V AC 40 - 400 Hz
- [Ie]操作设计流程：
- 315 A (bei <40 °C) bei <= 440 V AC-1
- 225 A (bei <55 °C) bei <= 440 V AC-3
LC1F225P7其他功能
- [Uimp]设计抗震性：
- 8 kV
- [ih]露天的常规热流：
- 315 A (bei 40 °C)
- 额定中断容量：
- 1800 A entspricht IEC 60947-4-1
- [Icw]设计短期电流电阻：
- 1800 A 40 °C - 10 s
- 1000 A 40 °C - 30 s
- 850 A 40 °C - 1 min
- 560 A 40 °C - 3 min
- 440 A 40 °C - 10 min
- 相关套期保值：
- 315 A gG bei <= 440 V
- 250 A aM bei <= 440 V
- 平均阻抗：
- 0,32 MOhm - Ith 315 A 50 Hz
- [Ui]设计绝缘电压：
- 1000 V entspricht IEC 60947-4-1
- 1500 V entspricht VDE 0110 Gruppe C
- 每极功率损耗：
- 32 W AC-1
- 16 W AC-3
- 浪涌类别：
- III
- 动力支柱触点组成：
- 3 S
- 发动机功率（kW）：
- 110 kW bei 380 - 400 V AC 50/60 Hz (AC-3)
- 110 kW bei 415 V AC 50/60 Hz (AC-3)
- 110 kW bei 440 V AC 50/60 Hz (AC-3)
- 129 kW bei 500 V AC 50/60 Hz (AC-3)
- 129 kW bei 660 - 690 V AC 50/60 Hz (AC-3)
- 63 kW bei 220 - 230 V AC 50/60 Hz (AC-3)
- 40 kW bei 400 V AC 50/60 Hz (AC-4)
- 控制电路电压限制：
- Betrieb: 0,85 - 1,1 Uc 40 - 400 Hz (bei 55 °C)
- Abfallspannung: 0.2...0.55 Uc 40 - 400 Hz (bei 55 °C)
- 机械使用寿命：
- 10 Mcycles
- 拧紧功率（VA）：
- 1070 VA, 40 - 400 Hz cos phi 0,9 (bei 20 °C)
- 保持功耗（VA）：
- 9,9 VA, 40 - 400 Hz cos phi 0,9 (bei 20 °C)
- 最大工作速率：
- 2400 cyc/h 55 °C
- 运行时间：
- 35 ms Schließung (bei Uc)
- 130 ms Öffnung (bei Uc)
- 终端：
- Steuerkreis: Schraubklemmenleisten 1 Kabel(n) 1…4 mm²flexibel ohne Kabelende
- Steuerkreis: Schraubklemmenleisten 2 Kabel(n) 1…4 mm²flexibel ohne Kabelende
- Steuerkreis: Schraubklemmenleisten 1 Kabel(n) 1…4 mm²flexibel mit Kabelende
- Steuerkreis: Schraubklemmenleisten 2 Kabel(n) 1…2,5 mm²flexibel mit Kabelende
- Steuerkreis: Schraubklemmenleisten 1 Kabel(n) 1…4 mm²starr ohne Kabelende
- Steuerkreis: Schraubklemmenleisten 2 Kabel(n) 1…4 mm²starr ohne Kabelende
- Stromkreis: Schiene 2 Kabel(n) - Schienenquerschnitt: 32 x 4 mm
- Stromkreis: Ringkabelschuhklemmen 1 Kabel(n) 185 mm²
- Stromkreis: Stecker 1 Kabel(n) 185 mm²
- Stromkreis: Schraubenverbindung
- [M] 拧紧力矩：
- Steuerkreis: 1,2 Nm
- Stromkreis: 35 Nm
- 安装支架：
- Platte
- 热量排放：
- 8…9,8 W
- 发动机功率范围：
- 55…100 kW bei 200…240 V 3 Phasen
- 110…220 kW bei 480…500 V 3 Phasen
- 110…220 kW bei 380…440 V 3 Phasen
- 发动机起动机类型：
- Direktschaltschütz
- 保护线圈电压：
- 230 V AC Standard
- 标准：
- EN 60947-1
- IEC 60947-1
- IEC 60947-4-1
- EN 60947-4-1
- JIS C8201-4-1
- 产品认证：
- RMRoS
- CB
- UL
- BV
- CSA
- LROS (Lloyds register of shipping)
- RINA
- ABS
- DNV
- UKCA
- 兼容性代码：
- LC1F
- 控制电路类型：
- AC bei 40 - 400 Hz
LC1F225P7其他功能
- [Uimp]设计抗震性：
- 8 kV
- [ih]露天的常规热流：
- 315 A (bei 40 °C)
- 额定中断容量：
- 1800 A entspricht IEC 60947-4-1
- [Icw]设计短期电流电阻：
- 1800 A 40 °C - 10 s
- 1000 A 40 °C - 30 s
- 850 A 40 °C - 1 min
- 560 A 40 °C - 3 min
- 440 A 40 °C - 10 min
- 相关套期保值：
- 315 A gG bei <= 440 V
- 250 A aM bei <= 440 V
- 平均阻抗：
- 0,32 MOhm - Ith 315 A 50 Hz
- [Ui]设计绝缘电压：
- 1000 V entspricht IEC 60947-4-1
- 1500 V entspricht VDE 0110 Gruppe C
- 每极功率损耗：
- 32 W AC-1
- 16 W AC-3
- 浪涌类别：
- III
- 动力支柱触点组成：
- 3 S
- 发动机功率（kW）：
- 110 kW bei 380 - 400 V AC 50/60 Hz (AC-3)
- 110 kW bei 415 V AC 50/60 Hz (AC-3)
- 110 kW bei 440 V AC 50/60 Hz (AC-3)
- 129 kW bei 500 V AC 50/60 Hz (AC-3)
- 129 kW bei 660 - 690 V AC 50/60 Hz (AC-3)
- 63 kW bei 220 - 230 V AC 50/60 Hz (AC-3)
- 40 kW bei 400 V AC 50/60 Hz (AC-4)
- 控制电路电压限制：
- Betrieb: 0,85 - 1,1 Uc 40 - 400 Hz (bei 55 °C)
- Abfallspannung: 0.2...0.55 Uc 40 - 400 Hz (bei 55 °C)
- 机械使用寿命：
- 10 Mcycles
- 拧紧功率（VA）：
- 1070 VA, 40 - 400 Hz cos phi 0,9 (bei 20 °C)
- 保持功耗（VA）：
- 9,9 VA, 40 - 400 Hz cos phi 0,9 (bei 20 °C)
- 最大工作速率：
- 2400 cyc/h 55 °C
- 运行时间：
- 35 ms Schließung (bei Uc)
- 130 ms Öffnung (bei Uc)
- 终端：
- Steuerkreis: Schraubklemmenleisten 1 Kabel(n) 1…4 mm²flexibel ohne Kabelende
- Steuerkreis: Schraubklemmenleisten 2 Kabel(n) 1…4 mm²flexibel ohne Kabelende
- Steuerkreis: Schraubklemmenleisten 1 Kabel(n) 1…4 mm²flexibel mit Kabelende
- Steuerkreis: Schraubklemmenleisten 2 Kabel(n) 1…2,5 mm²flexibel mit Kabelende
- Steuerkreis: Schraubklemmenleisten 1 Kabel(n) 1…4 mm²starr ohne Kabelende
- Steuerkreis: Schraubklemmenleisten 2 Kabel(n) 1…4 mm²starr ohne Kabelende
- Stromkreis: Schiene 2 Kabel(n) - Schienenquerschnitt: 32 x 4 mm
- Stromkreis: Ringkabelschuhklemmen 1 Kabel(n) 185 mm²
- Stromkreis: Stecker 1 Kabel(n) 185 mm²
- Stromkreis: Schraubenverbindung
- [M] 拧紧力矩：
- Steuerkreis: 1,2 Nm
- Stromkreis: 35 Nm
- 安装支架：
- Platte
- 热量排放：
- 8…9,8 W
- 发动机功率范围：
- 55…100 kW bei 200…240 V 3 Phasen
- 110…220 kW bei 480…500 V 3 Phasen
- 110…220 kW bei 380…440 V 3 Phasen
- 发动机起动机类型：
- Direktschaltschütz
- 保护线圈电压：
- 230 V AC Standard
- 标准：
- EN 60947-1
- IEC 60947-1
- IEC 60947-4-1
- EN 60947-4-1
- JIS C8201-4-1
- 产品认证：
- RMRoS
- CB
- UL
- BV
- CSA
- LROS (Lloyds register of shipping)
- RINA
- ABS
- DNV
- UKCA
- 兼容性代码：
- LC1F
- 控制电路类型：
- AC bei 40 - 400 Hz
LC1F225P7装配
- 保护等级（IP）：
- IP20 Vorderseite mit Schutzabdeckungen entspricht IEC 60529
- IP20 Vorderseite mit Schutzabdeckungen entspricht VDE 0106
- 涂层：
- TH
- 工作环境温度：
- -5…55 °C
- 储存环境温度：
- -60…80 °C
- 允许设备环境温度：
- -40…70 °C
- 身高：
- 197 mm
- 宽度：
- 168,5 mm
- 深度：
- 181 mm
- 安装高度：
- 3.000 m ohne Leistungsreduzierung
- 产品重量：
- 4,75 kg
LC1F225P7装配
- 保护等级（IP）：
- IP20 Vorderseite mit Schutzabdeckungen entspricht IEC 60529
- IP20 Vorderseite mit Schutzabdeckungen entspricht VDE 0106
- 涂层：
- TH
- 工作环境温度：
- -5…55 °C
- 储存环境温度：
- -60…80 °C
- 允许设备环境温度：
- -40…70 °C
- 身高：
- 197 mm
- 宽度：
- 168,5 mm
- 深度：
- 181 mm
- 安装高度：
- 3.000 m ohne Leistungsreduzierung
- 产品重量：
- 4,75 kg
LC1F225P7包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 22,000 cm
- VPE 1宽度：
- 21,000 cm
- VPE 1长度：
- 23,000 cm
- VPE 1重量：
- 5,241 kg
- VPE 2类型：
- S04
- VPE 2数量：
- 2
- VPE 2高度：
- 30,000 cm
- VPE 2宽度：
- 40,000 cm
- VPE 2长度：
- 60,000 cm
- VPE 2重量：
- 11,132 kg
- VPE 3类型：
- P06
- VPE 3数量：
- 12
- VPE 3高度：
- 75,000 cm
- VPE 3宽度：
- 80,000 cm
- VPE 3长度：
- 60,000 cm
- VPE 3重量：
- 74,792 kg
LC1F225P7包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 22,000 cm
- VPE 1宽度：
- 21,000 cm
- VPE 1长度：
- 23,000 cm
- VPE 1重量：
- 5,241 kg
- VPE 2类型：
- S04
- VPE 2数量：
- 2
- VPE 2高度：
- 30,000 cm
- VPE 2宽度：
- 40,000 cm
- VPE 2长度：
- 60,000 cm
- VPE 2重量：
- 11,132 kg
- VPE 3类型：
- P06
- VPE 3数量：
- 12
- VPE 3高度：
- 75,000 cm
- VPE 3宽度：
- 80,000 cm
- VPE 3长度：
- 60,000 cm
- VPE 3重量：
- 74,792 kg
LC1F225P7合同担保
- 保证：
- 18 months
LC1F225P7合同担保
- 保证：
- 18 months
