法国Schneider

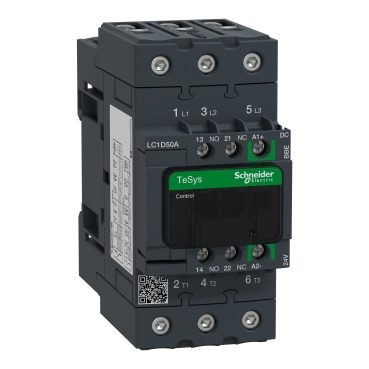

Schneider LC1D50ABBE
型号: LC1D50ABBE
参考面价： 328.00 EUR
电源接触器LC1D 3p，+1S+1Ö，22 kW，50 A，400 V AC3，线圈17-30 V DC
- 产品的环保性更多信息
Schneider LC1D50ABBE 基本属性
净重：0.997 KG
长度：120 mm
宽度：55 mm
高度：122 mm
Schneider LC1D50ABBE 主要特点
- 系列：
- TeSys
- TeSys Deca
- 系列：
- TeSys Deca
- 产品或组件类型：
- Schütz
- 设备的简短描述：
- LC1D
- 接触器的应用：
- Ohmsche Last
- Motorsteuerung
- 使用类别：
- AC-1
- AC-3
- AC-3e
- 电杆说明：
- 3P
- [Ue]工作设计电压：
- Stromkreis: <= 690 V AC 25 - 400 Hz
- [Ie]操作设计流程：
- 80 A (bei <60 °C) bei <= 440 V AC-1 für Stromkreis
- 50 A (bei <60 °C) bei <= 440 V AC-3 für Stromkreis
- 50 A (bei <60 °C) bei <= 440 V AC-3e für Stromkreis
- [Uc]控制电路电压：
- 24 V DC
Schneider LC1D50ABBE 主要特点
- 系列：
- TeSys
- TeSys Deca
- 系列：
- TeSys Deca
- 产品或组件类型：
- Schütz
- 设备的简短描述：
- LC1D
- 接触器的应用：
- Ohmsche Last
- Motorsteuerung
- 使用类别：
- AC-1
- AC-3
- AC-3e
- 电杆说明：
- 3P
- [Ue]工作设计电压：
- Stromkreis: <= 690 V AC 25 - 400 Hz
- [Ie]操作设计流程：
- 80 A (bei <60 °C) bei <= 440 V AC-1 für Stromkreis
- 50 A (bei <60 °C) bei <= 440 V AC-3 für Stromkreis
- 50 A (bei <60 °C) bei <= 440 V AC-3e für Stromkreis
- [Uc]控制电路电压：
- 24 V DC
Schneider LC1D50ABBE 其他功能
- Motorleistung (kW)：
- 15 kW bei 220 - 230 V AC 50 Hz (AC-3)
- 22 kW bei 380 - 400 V AC 50 Hz (AC-3)
- 25 kW bei 415 V AC 50 Hz (AC-3)
- 30 kW bei 440 V AC 50 Hz (AC-3)
- 30 kW bei 500 V AC 50 Hz (AC-3)
- 33 kW bei 660 - 690 V AC 50 Hz (AC-3)
- 15 kW bei 220 - 230 V AC 50 Hz (AC-3e)
- 22 kW bei 380 - 400 V AC 50 Hz (AC-3e)
- 25 kW bei 415 V AC 50 Hz (AC-3e)
- 30 kW bei 440 V AC 50 Hz (AC-3e)
- 30 kW bei 500 V AC 50 Hz (AC-3e)
- 33 kW bei 660 - 690 V AC 50 Hz (AC-3e)
- Motorleistung PS (UL / CSA Standards)：
- 3 hp bei 115 V AC 60 Hz für 1 Phase Motoren
- 7,5 hp bei 230/240 V AC 60 Hz für 1 Phase Motoren
- 15 hp bei 200/208 V AC 60 Hz für 3 Phasen Motoren
- 15 hp bei 230/240 V AC 60 Hz für 3 Phasen Motoren
- 40 hp bei 460/480 V AC 60 Hz für 3 Phasen Motoren
- 40 hp bei 575/600 V AC 60 Hz für 3 Phasen Motoren
- 兼容性代码：
- LC1D
- 动力支柱触点组成：
- 3 S
- 安全罩：
- Mit
- [ih]露天的常规热流：
- 80 A (bei 60 °C) für Stromkreis
- 10 A (bei 60 °C) für Signalschaltkreis
- [Irms]：
- 900 A bei 440 V für Stromkreis entspricht IEC 60947
- 140 A AC für Signalschaltkreis entspricht IEC 60947-5-1
- 250 A DC für Signalschaltkreis entspricht IEC 60947-5-1
- 额定中断容量：
- 900 A bei 440 V für Stromkreis entspricht IEC 60947
- [Icw]设计短期电流电阻：
- 100 A - 1 s für Signalschaltkreis
- 120 A - 500 ms für Signalschaltkreis
- 140 A - 100 ms für Signalschaltkreis
- 84 A 40 °C - 10 min für Stromkreis
- 208 A 40 °C - 1 min für Stromkreis
- 400 A 40 °C - 10 s für Stromkreis
- 810 A 40 °C - 1 s für Stromkreis
- 相关套期保值：
- 10 A gG für Signalschaltkreis entspricht IEC 60947-5-1
- 100 A gG bei <= 690 V Koordination Typ 1 für Stromkreis
- 100 A gG bei <= 690 V Koordination Typ 2 für Stromkreis
- 平均阻抗：
- 1,5 MOhm - Ith 80 A 50 Hz für Stromkreis
- 每极功率损耗：
- 9,6 W AC-1
- 3,7 W AC-3
- 3,7 W AC-3e
- [Ui]设计绝缘电压：
- Stromkreis: 690 V entspricht IEC 60947-4-1
- Signalschaltkreis: 690 V entspricht IEC 60947-1
- 浪涌类别：
- III
- 污染程度：
- 3
- [Uimp]设计抗震性：
- 6 kV entspricht IEC 60947
- 安全级别：
- B10d = 1369863 Zyklen Schütz mit Nennlast entspricht EN/ISO 13849-1
- B10d = 20000000 Zyklen Schütz mit mechanischer Last entspricht EN/ISO 13849-1
- 机械使用寿命：
- 6 Mcycles
- 电气使用寿命：
- 1,8 Mcycles 42 A AC-3 bei Ue <= 440 V
- 0,5 Mcycles 80 A AC-1 bei Ue <= 440 V
- 1,8 Mcycles 42 A AC-3e bei Ue <= 440 V
- 控制电路类型：
- DC DC geringe Leistungsaufnahme
- 线圈技术：
- Integrierte bidirektionale Spitzenbegrenzung
- 控制电路电压限制：
- <= 0,1 Uc (-40…70 °C):Abfallspannung DC
- 0,8 - 1,2 Uc (-40…60 °C):Betrieb DC
- 1 - 1,2 Uc (60…70 °C):Betrieb DC
- 张力功率（W）：
- 11 W (bei 20 °C)
- 保持功耗（W）：
- 0,5 W bei 20 °C
- 热量排放：
- 0,5 W
- 运行时间：
- 55 - 65 ms Schließung
- 20 - 120 ms Öffnung (Datumscode >= 17221)
- 20 - 80 ms Öffnung (Datumscode >= 18011)
- 最大工作速率：
- 3600 cyc/h 60 °C
- 终端：
- Steuerkreis: Schraubklemmenleisten 1 1…4 mm² - Kabelfestigkeit: flexibel ohne Kabelende
- Steuerkreis: Schraubklemmenleisten 2 1…4 mm² - Kabelfestigkeit: flexibel ohne Kabelende
- Steuerkreis: Schraubklemmenleisten 1 1…4 mm² - Kabelfestigkeit: flexibel mit Kabelende
- Steuerkreis: Schraubklemmenleisten 2 1…2,5 mm² - Kabelfestigkeit: flexibel mit Kabelende
- Steuerkreis: Schraubklemmenleisten 1 1…4 mm² - Kabelfestigkeit: starr
- Steuerkreis: Schraubklemmenleisten 2 1…4 mm² - Kabelfestigkeit: starr
- Stromkreis: EverLink BTR-Schraubsteckverbinder 1 1…35 mm² - Kabelfestigkeit: flexibel ohne Kabelende
- Stromkreis: EverLink BTR-Schraubsteckverbinder 1 1…35 mm² - Kabelfestigkeit: flexibel mit Kabelende
- Stromkreis: EverLink BTR-Schraubsteckverbinder 1 1…35 mm² - Kabelfestigkeit: starr
- Stromkreis: EverLink BTR-Schraubsteckverbinder 2 1…25 mm² - Kabelfestigkeit: flexibel ohne Kabelende
- Stromkreis: EverLink BTR-Schraubsteckverbinder 2 1…25 mm² - Kabelfestigkeit: flexibel mit Kabelende
- Stromkreis: EverLink BTR-Schraubsteckverbinder 2 1…25 mm² - Kabelfestigkeit: starr
- [M] 拧紧力矩：
- Steuerkreis: 1,7 Nm - auf Schraubklemmenleisten - mit Schraubenzieher flach Ø 6
- Steuerkreis: 1,7 Nm - auf Schraubklemmenleisten - mit Schraubenzieher Philips Nr. 2
- Stromkreis: 8 Nm - auf EverLink BTR-Schraubsteckverbinder - Kabel 25…35 mm² Sechskant Schraubenkopf 4 mm
- Stromkreis: 5 Nm - auf EverLink BTR-Schraubsteckverbinder - Kabel 1…25 mm² Sechskant Schraubenkopf 4 mm
- Stromkreis: 5 Nm - mit Schraubenzieher Position Nr. 2
- Steuerkreis: 1,7 Nm - mit Schraubenzieher Position Nr. 2
- 建立辅助联系人：
- 1 S + 1 Ö
- 辅助触点类型：
- Typ mechanisch verbunden 1 S + 1 Ö entspricht IEC 60947-5-1
- Typ Spiegelkontakt 1 Ö entspricht IEC 60947-4-1
- 信号电路频率：
- 25 - 400 Hz
- 最小开关电压：
- 17 V for Signalschaltkreis
- 最小开关电流：
- 5 mA for Signalschaltkreis
- 绝缘电阻：
- > 10 MOhm for Signalschaltkreis
- 非重叠时间：
- 1,5 ms bei Aberregung zwischen Schließer- und Öffnerkontakt
- 1,5 ms bei Ansteuerung zwischen Schließer- und Öffnerkontakt
- 安装支架：
- Platte
- Schiene
Schneider LC1D50ABBE 其他功能
- Motorleistung (kW)：
- 15 kW bei 220 - 230 V AC 50 Hz (AC-3)
- 22 kW bei 380 - 400 V AC 50 Hz (AC-3)
- 25 kW bei 415 V AC 50 Hz (AC-3)
- 30 kW bei 440 V AC 50 Hz (AC-3)
- 30 kW bei 500 V AC 50 Hz (AC-3)
- 33 kW bei 660 - 690 V AC 50 Hz (AC-3)
- 15 kW bei 220 - 230 V AC 50 Hz (AC-3e)
- 22 kW bei 380 - 400 V AC 50 Hz (AC-3e)
- 25 kW bei 415 V AC 50 Hz (AC-3e)
- 30 kW bei 440 V AC 50 Hz (AC-3e)
- 30 kW bei 500 V AC 50 Hz (AC-3e)
- 33 kW bei 660 - 690 V AC 50 Hz (AC-3e)
- Motorleistung PS (UL / CSA Standards)：
- 3 hp bei 115 V AC 60 Hz für 1 Phase Motoren
- 7,5 hp bei 230/240 V AC 60 Hz für 1 Phase Motoren
- 15 hp bei 200/208 V AC 60 Hz für 3 Phasen Motoren
- 15 hp bei 230/240 V AC 60 Hz für 3 Phasen Motoren
- 40 hp bei 460/480 V AC 60 Hz für 3 Phasen Motoren
- 40 hp bei 575/600 V AC 60 Hz für 3 Phasen Motoren
- 兼容性代码：
- LC1D
- 动力支柱触点组成：
- 3 S
- 安全罩：
- Mit
- [ih]露天的常规热流：
- 80 A (bei 60 °C) für Stromkreis
- 10 A (bei 60 °C) für Signalschaltkreis
- [Irms]：
- 900 A bei 440 V für Stromkreis entspricht IEC 60947
- 140 A AC für Signalschaltkreis entspricht IEC 60947-5-1
- 250 A DC für Signalschaltkreis entspricht IEC 60947-5-1
- 额定中断容量：
- 900 A bei 440 V für Stromkreis entspricht IEC 60947
- [Icw]设计短期电流电阻：
- 100 A - 1 s für Signalschaltkreis
- 120 A - 500 ms für Signalschaltkreis
- 140 A - 100 ms für Signalschaltkreis
- 84 A 40 °C - 10 min für Stromkreis
- 208 A 40 °C - 1 min für Stromkreis
- 400 A 40 °C - 10 s für Stromkreis
- 810 A 40 °C - 1 s für Stromkreis
- 相关套期保值：
- 10 A gG für Signalschaltkreis entspricht IEC 60947-5-1
- 100 A gG bei <= 690 V Koordination Typ 1 für Stromkreis
- 100 A gG bei <= 690 V Koordination Typ 2 für Stromkreis
- 平均阻抗：
- 1,5 MOhm - Ith 80 A 50 Hz für Stromkreis
- 每极功率损耗：
- 9,6 W AC-1
- 3,7 W AC-3
- 3,7 W AC-3e
- [Ui]设计绝缘电压：
- Stromkreis: 690 V entspricht IEC 60947-4-1
- Signalschaltkreis: 690 V entspricht IEC 60947-1
- 浪涌类别：
- III
- 污染程度：
- 3
- [Uimp]设计抗震性：
- 6 kV entspricht IEC 60947
- 安全级别：
- B10d = 1369863 Zyklen Schütz mit Nennlast entspricht EN/ISO 13849-1
- B10d = 20000000 Zyklen Schütz mit mechanischer Last entspricht EN/ISO 13849-1
- 机械使用寿命：
- 6 Mcycles
- 电气使用寿命：
- 1,8 Mcycles 42 A AC-3 bei Ue <= 440 V
- 0,5 Mcycles 80 A AC-1 bei Ue <= 440 V
- 1,8 Mcycles 42 A AC-3e bei Ue <= 440 V
- 控制电路类型：
- DC DC geringe Leistungsaufnahme
- 线圈技术：
- Integrierte bidirektionale Spitzenbegrenzung
- 控制电路电压限制：
- <= 0,1 Uc (-40…70 °C):Abfallspannung DC
- 0,8 - 1,2 Uc (-40…60 °C):Betrieb DC
- 1 - 1,2 Uc (60…70 °C):Betrieb DC
- 张力功率（W）：
- 11 W (bei 20 °C)
- 保持功耗（W）：
- 0,5 W bei 20 °C
- 热量排放：
- 0,5 W
- 运行时间：
- 55 - 65 ms Schließung
- 20 - 120 ms Öffnung (Datumscode >= 17221)
- 20 - 80 ms Öffnung (Datumscode >= 18011)
- 最大工作速率：
- 3600 cyc/h 60 °C
- 终端：
- Steuerkreis: Schraubklemmenleisten 1 1…4 mm² - Kabelfestigkeit: flexibel ohne Kabelende
- Steuerkreis: Schraubklemmenleisten 2 1…4 mm² - Kabelfestigkeit: flexibel ohne Kabelende
- Steuerkreis: Schraubklemmenleisten 1 1…4 mm² - Kabelfestigkeit: flexibel mit Kabelende
- Steuerkreis: Schraubklemmenleisten 2 1…2,5 mm² - Kabelfestigkeit: flexibel mit Kabelende
- Steuerkreis: Schraubklemmenleisten 1 1…4 mm² - Kabelfestigkeit: starr
- Steuerkreis: Schraubklemmenleisten 2 1…4 mm² - Kabelfestigkeit: starr
- Stromkreis: EverLink BTR-Schraubsteckverbinder 1 1…35 mm² - Kabelfestigkeit: flexibel ohne Kabelende
- Stromkreis: EverLink BTR-Schraubsteckverbinder 1 1…35 mm² - Kabelfestigkeit: flexibel mit Kabelende
- Stromkreis: EverLink BTR-Schraubsteckverbinder 1 1…35 mm² - Kabelfestigkeit: starr
- Stromkreis: EverLink BTR-Schraubsteckverbinder 2 1…25 mm² - Kabelfestigkeit: flexibel ohne Kabelende
- Stromkreis: EverLink BTR-Schraubsteckverbinder 2 1…25 mm² - Kabelfestigkeit: flexibel mit Kabelende
- Stromkreis: EverLink BTR-Schraubsteckverbinder 2 1…25 mm² - Kabelfestigkeit: starr
- [M] 拧紧力矩：
- Steuerkreis: 1,7 Nm - auf Schraubklemmenleisten - mit Schraubenzieher flach Ø 6
- Steuerkreis: 1,7 Nm - auf Schraubklemmenleisten - mit Schraubenzieher Philips Nr. 2
- Stromkreis: 8 Nm - auf EverLink BTR-Schraubsteckverbinder - Kabel 25…35 mm² Sechskant Schraubenkopf 4 mm
- Stromkreis: 5 Nm - auf EverLink BTR-Schraubsteckverbinder - Kabel 1…25 mm² Sechskant Schraubenkopf 4 mm
- Stromkreis: 5 Nm - mit Schraubenzieher Position Nr. 2
- Steuerkreis: 1,7 Nm - mit Schraubenzieher Position Nr. 2
- 建立辅助联系人：
- 1 S + 1 Ö
- 辅助触点类型：
- Typ mechanisch verbunden 1 S + 1 Ö entspricht IEC 60947-5-1
- Typ Spiegelkontakt 1 Ö entspricht IEC 60947-4-1
- 信号电路频率：
- 25 - 400 Hz
- 最小开关电压：
- 17 V for Signalschaltkreis
- 最小开关电流：
- 5 mA for Signalschaltkreis
- 绝缘电阻：
- > 10 MOhm for Signalschaltkreis
- 非重叠时间：
- 1,5 ms bei Aberregung zwischen Schließer- und Öffnerkontakt
- 1,5 ms bei Ansteuerung zwischen Schließer- und Öffnerkontakt
- 安装支架：
- Platte
- Schiene
Schneider LC1D50ABBE 装配
- 标准：
- EN/IEC 60947-4-1
- EN/IEC 60947-5-1
- UL 60947-4-1
- CSA C22.2 Nr. 60947-4-1
- IEC 60335-1
- 产品认证：
- CCC
- CSA
- EAC
- UL
- KC
- DNV-GL
- LROS (Lloyds register of shipping)
- UKCA
- Schutzart (IP)：
- IP20 Vorderseite entspricht IEC 60529
- 耐气候性：
- entspricht IACS E10 Feuchtwärme-Exposition
- entspricht IEC 60947-1 Anhang Q Kategorie D Feuchtwärme-Exposition
- 允许设备环境温度：
- -40…60 °C
- 60…70 °C mit Unterlastung
- 工作高度：
- 0 - 3.000 m
- 耐火性：
- 850 °C entspricht IEC 60695-2-1
- 阻燃性：
- V1 entspricht UL 94
- 机械坚固性：
- Schwingungen Schütz geöffnet (2 Gn, 5 - 300 Hz)
- Schwingungen Schütz geschlossen (4 Gn, 5 - 300 Hz)
- Schocks Schütz geöffnet (10 Gn für 11 ms)
- Schocks Schütz geschlossen (15 Gn für 11 ms)
- 身高：
- 122 mm
- 宽度：
- 55 mm
- 深度：
- 120 mm
- 产品重量：
- 0,997 kg
Schneider LC1D50ABBE 装配
- 标准：
- EN/IEC 60947-4-1
- EN/IEC 60947-5-1
- UL 60947-4-1
- CSA C22.2 Nr. 60947-4-1
- IEC 60335-1
- 产品认证：
- CCC
- CSA
- EAC
- UL
- KC
- DNV-GL
- LROS (Lloyds register of shipping)
- UKCA
- Schutzart (IP)：
- IP20 Vorderseite entspricht IEC 60529
- 耐气候性：
- entspricht IACS E10 Feuchtwärme-Exposition
- entspricht IEC 60947-1 Anhang Q Kategorie D Feuchtwärme-Exposition
- 允许设备环境温度：
- -40…60 °C
- 60…70 °C mit Unterlastung
- 工作高度：
- 0 - 3.000 m
- 耐火性：
- 850 °C entspricht IEC 60695-2-1
- 阻燃性：
- V1 entspricht UL 94
- 机械坚固性：
- Schwingungen Schütz geöffnet (2 Gn, 5 - 300 Hz)
- Schwingungen Schütz geschlossen (4 Gn, 5 - 300 Hz)
- Schocks Schütz geöffnet (10 Gn für 11 ms)
- Schocks Schütz geschlossen (15 Gn für 11 ms)
- 身高：
- 122 mm
- 宽度：
- 55 mm
- 深度：
- 120 mm
- 产品重量：
- 0,997 kg
Schneider LC1D50ABBE 包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 6,300 cm
- VPE 1宽度：
- 13,700 cm
- VPE 1长度：
- 15,200 cm
- VPE 1重量：
- 1,058 kg
- VPE 2类型：
- S02
- VPE 2数量：
- 9
- VPE 2高度：
- 15,000 cm
- VPE 2宽度：
- 30,000 cm
- VPE 2长度：
- 40,000 cm
- VPE 2重量：
- 9,822 kg
Schneider LC1D50ABBE 包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 6,300 cm
- VPE 1宽度：
- 13,700 cm
- VPE 1长度：
- 15,200 cm
- VPE 1重量：
- 1,058 kg
- VPE 2类型：
- S02
- VPE 2数量：
- 9
- VPE 2高度：
- 15,000 cm
- VPE 2宽度：
- 30,000 cm
- VPE 2长度：
- 40,000 cm
- VPE 2重量：
- 9,822 kg
Schneider LC1D50ABBE 合同担保
- 保证：
- 18 months
Schneider LC1D50ABBE 合同担保
- 保证：
- 18 months
