BRS39AW661ACA
BRS39AW661ACA基本信息
型号: BRS39AW661ACA
参考面价： 1131.00 EUR

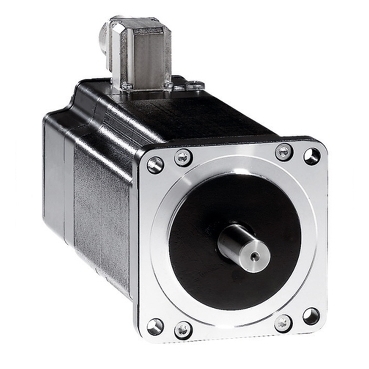

3相步进电机，4.8牛米，轴为12毫米，L=98毫米，无制动器，插入式v。
- Lexium BRS三相步进电机代表精度、功率和坚固性
- 卓越的速度特性以及低速时的高扭矩
- 法兰尺寸85 mm，电机长度98 mm，定心轴环60 mm
- 带编码器的版本，不带停止制动器和一个轴端
- 产品的环保性更多信息
BRS39AW661ACA基本属性
净重：3.200 KG
长度：141 mm
BRS39AW661ACA主要特点
- 兼容的产品系列：
- Lexium SD3
- 兼容的产品系列：
- Lexium SD3
- 产品或组件类型：
- Motor, Motion Control
- 产品或组件类型：
- Motor, Motion Control
- 设备的简短描述：
- BRS3
- 设备的简短描述：
- BRS3
- 最大机械速度：
- 3000 U/min
- 最大机械速度：
- 3000 U/min
- 发动机类型：
- Drehstrom-Schrittmotor
- 发动机类型：
- Drehstrom-Schrittmotor
- 电机极数：
- 6
- 电机极数：
- 6
- 电源电压限制：
- 230 V AC
- 325 V DC
- 电源电压限制：
- 230 V AC
- 325 V DC
- 安装支架：
- Flansch
- 安装支架：
- Flansch
- 发动机法兰尺寸：
- 85 mm
- 发动机法兰尺寸：
- 85 mm
- 长：
- 141 mm
- 长：
- 141 mm
- 以腰围为中心：
- 60 mm
- 以腰围为中心：
- 60 mm
BRS39AW661ACA主要特点
- 兼容的产品系列：
- Lexium SD3
- 兼容的产品系列：
- Lexium SD3
- 产品或组件类型：
- Motor, Motion Control
- 产品或组件类型：
- Motor, Motion Control
- 设备的简短描述：
- BRS3
- 设备的简短描述：
- BRS3
- 最大机械速度：
- 3000 U/min
- 最大机械速度：
- 3000 U/min
- 发动机类型：
- Drehstrom-Schrittmotor
- 发动机类型：
- Drehstrom-Schrittmotor
- 电机极数：
- 6
- 电机极数：
- 6
- 电源电压限制：
- 230 V AC
- 325 V DC
- 电源电压限制：
- 230 V AC
- 325 V DC
- 安装支架：
- Flansch
- 安装支架：
- Flansch
- 发动机法兰尺寸：
- 85 mm
- 发动机法兰尺寸：
- 85 mm
- 长：
- 141 mm
- 长：
- 141 mm
- 以腰围为中心：
- 60 mm
- 以腰围为中心：
- 60 mm
BRS39AW661ACA其他功能
- 居中腰部深度：
- 2 mm
- 居中腰部深度：
- 2 mm
- 安装孔数量：
- 4
- 安装孔数量：
- 4
- 安装孔直径：
- 6,5 mm
- 安装孔直径：
- 6,5 mm
- 安装孔的圆形直径：
- 98,99 mm
- 安装孔的圆形直径：
- 98,99 mm
- 电气连接：
- Stecker
- 电气连接：
- Stecker
- 反馈类型：
- Single-Turn-Encoder
- 反馈类型：
- Single-Turn-Encoder
- 分辨率速度反馈：
- 10000 Punkte/Umdrehung
- 分辨率速度反馈：
- 10000 Punkte/Umdrehung
- 抱闸：
- Ohne
- 抱闸：
- Ohne
- 轴端：
- Scheibenfeder
- 轴端：
- Scheibenfeder
- 第二波：
- Ohne zweites Wellenende
- 第二波：
- Ohne zweites Wellenende
- 轴直径：
- 12 mm
- 轴直径：
- 12 mm
- 波长：
- 30 mm
- 波长：
- 30 mm
- 额定转矩：
- 4 Nm
- 额定转矩：
- 4 Nm
- 保持扭矩：
- 4,8 Nm
- 保持扭矩：
- 4,8 Nm
- 转子惯性：
- 2,2 kg.cm²
- 转子惯性：
- 2,2 kg.cm²
- 决议：
- 1,8 °, 0,9 °, 0,72 °, 0,36 °, 0,18 °, 0,09 °, 0,072 °, 0,036 ° Schrittwinkel
- 200, 400, 500, 1000, 2000, 4000, 5000, 10000 Schritte Anzahl an vollen Schritten pro Umdrehung
- 决议：
- 1,8 °, 0,9 °, 0,72 °, 0,36 °, 0,18 °, 0,09 °, 0,072 °, 0,036 ° Schrittwinkel
- 200, 400, 500, 1000, 2000, 4000, 5000, 10000 Schritte Anzahl an vollen Schritten pro Umdrehung
- 精度误差：
- +/- 6 Bogenminuten
- 精度误差：
- +/- 6 Bogenminuten
- 最大启动频率：
- 5,3 kHz
- 最大启动频率：
- 5,3 kHz
- [In]设计电流：
- 5,8 A
- [In]设计电流：
- 5,8 A
- 反对：
- 0,55 Ohm (Wicklung)
- 反对：
- 0,55 Ohm (Wicklung)
- 时间常数：
- 9 ms
- 时间常数：
- 9 ms
- 最大径向力Fr：
- 110 N (erstes Wellenende)
- 50 N (zweites Wellenende)
- 最大径向力Fr：
- 110 N (erstes Wellenende)
- 50 N (zweites Wellenende)
- 最大轴向力Fa：
- 175 N (Zugkraft)
- 30 N (Kraft/Druck)
- 最大轴向力Fa：
- 175 N (Zugkraft)
- 30 N (Kraft/Druck)
- 使用寿命（小时）：
- 20000 h (Lager)
- 使用寿命（小时）：
- 20000 h (Lager)
- 角度加速度：
- 200000 rad/s²
- 角度加速度：
- 200000 rad/s²
- 产品重量：
- 3,2 kg
- 产品重量：
- 3,2 kg
BRS39AW661ACA其他功能
- 居中腰部深度：
- 2 mm
- 居中腰部深度：
- 2 mm
- 安装孔数量：
- 4
- 安装孔数量：
- 4
- 安装孔直径：
- 6,5 mm
- 安装孔直径：
- 6,5 mm
- 安装孔的圆形直径：
- 98,99 mm
- 安装孔的圆形直径：
- 98,99 mm
- 电气连接：
- Stecker
- 电气连接：
- Stecker
- 反馈类型：
- Single-Turn-Encoder
- 反馈类型：
- Single-Turn-Encoder
- 分辨率速度反馈：
- 10000 Punkte/Umdrehung
- 分辨率速度反馈：
- 10000 Punkte/Umdrehung
- 抱闸：
- Ohne
- 抱闸：
- Ohne
- 轴端：
- Scheibenfeder
- 轴端：
- Scheibenfeder
- 第二波：
- Ohne zweites Wellenende
- 第二波：
- Ohne zweites Wellenende
- 轴直径：
- 12 mm
- 轴直径：
- 12 mm
- 波长：
- 30 mm
- 波长：
- 30 mm
- 额定转矩：
- 4 Nm
- 额定转矩：
- 4 Nm
- 保持扭矩：
- 4,8 Nm
- 保持扭矩：
- 4,8 Nm
- 转子惯性：
- 2,2 kg.cm²
- 转子惯性：
- 2,2 kg.cm²
- 决议：
- 1,8 °, 0,9 °, 0,72 °, 0,36 °, 0,18 °, 0,09 °, 0,072 °, 0,036 ° Schrittwinkel
- 200, 400, 500, 1000, 2000, 4000, 5000, 10000 Schritte Anzahl an vollen Schritten pro Umdrehung
- 决议：
- 1,8 °, 0,9 °, 0,72 °, 0,36 °, 0,18 °, 0,09 °, 0,072 °, 0,036 ° Schrittwinkel
- 200, 400, 500, 1000, 2000, 4000, 5000, 10000 Schritte Anzahl an vollen Schritten pro Umdrehung
- 精度误差：
- +/- 6 Bogenminuten
- 精度误差：
- +/- 6 Bogenminuten
- 最大启动频率：
- 5,3 kHz
- 最大启动频率：
- 5,3 kHz
- [In]设计电流：
- 5,8 A
- [In]设计电流：
- 5,8 A
- 反对：
- 0,55 Ohm (Wicklung)
- 反对：
- 0,55 Ohm (Wicklung)
- 时间常数：
- 9 ms
- 时间常数：
- 9 ms
- 最大径向力Fr：
- 110 N (erstes Wellenende)
- 50 N (zweites Wellenende)
- 最大径向力Fr：
- 110 N (erstes Wellenende)
- 50 N (zweites Wellenende)
- 最大轴向力Fa：
- 175 N (Zugkraft)
- 30 N (Kraft/Druck)
- 最大轴向力Fa：
- 175 N (Zugkraft)
- 30 N (Kraft/Druck)
- 使用寿命（小时）：
- 20000 h (Lager)
- 使用寿命（小时）：
- 20000 h (Lager)
- 角度加速度：
- 200000 rad/s²
- 角度加速度：
- 200000 rad/s²
- 产品重量：
- 3,2 kg
- 产品重量：
- 3,2 kg
BRS39AW661ACA装配
- 标准：
- IEC 60072-1
- IEC 50347
- 标准：
- IEC 60072-1
- IEC 50347
- 冷却方式：
- Lüftelos mit Konvektion
- 冷却方式：
- Lüftelos mit Konvektion
- 工作环境温度：
- -25…40 °C
- 工作环境温度：
- -25…40 °C
- 储存环境温度：
- -25…70 °C
- 储存环境温度：
- -25…70 °C
- 工作高度：
- <= 1.000 m ohne Leistungsminderung
- 工作高度：
- <= 1.000 m ohne Leistungsminderung
- 相对湿度：
- 15…85 % Betauung nicht zulässig
- 相对湿度：
- 15…85 % Betauung nicht zulässig
- 抗振动性：
- Max. 20 m/s²
- A entspricht IEC 60034-14
- 抗振动性：
- Max. 20 m/s²
- A entspricht IEC 60034-14
- 保护等级（IP）：
- IP56 gesamt, außer Wellenlager: conforming to IEC 60034-5
- IP41 Wellenlager ohne Wellendichtungsring: conforming to IEC 60034-5
- 保护等级（IP）：
- IP56 gesamt, außer Wellenlager: conforming to IEC 60034-5
- IP41 Wellenlager ohne Wellendichtungsring: conforming to IEC 60034-5
- 温度等级：
- F Wicklung entspricht IEC 60034-1
- 温度等级：
- F Wicklung entspricht IEC 60034-1
BRS39AW661ACA装配
- 标准：
- IEC 60072-1
- IEC 50347
- 标准：
- IEC 60072-1
- IEC 50347
- 冷却方式：
- Lüftelos mit Konvektion
- 冷却方式：
- Lüftelos mit Konvektion
- 工作环境温度：
- -25…40 °C
- 工作环境温度：
- -25…40 °C
- 储存环境温度：
- -25…70 °C
- 储存环境温度：
- -25…70 °C
- 工作高度：
- <= 1.000 m ohne Leistungsminderung
- 工作高度：
- <= 1.000 m ohne Leistungsminderung
- 相对湿度：
- 15…85 % Betauung nicht zulässig
- 相对湿度：
- 15…85 % Betauung nicht zulässig
- 抗振动性：
- Max. 20 m/s²
- A entspricht IEC 60034-14
- 抗振动性：
- Max. 20 m/s²
- A entspricht IEC 60034-14
- 保护等级（IP）：
- IP56 gesamt, außer Wellenlager: conforming to IEC 60034-5
- IP41 Wellenlager ohne Wellendichtungsring: conforming to IEC 60034-5
- 保护等级（IP）：
- IP56 gesamt, außer Wellenlager: conforming to IEC 60034-5
- IP41 Wellenlager ohne Wellendichtungsring: conforming to IEC 60034-5
- 温度等级：
- F Wicklung entspricht IEC 60034-1
- 温度等级：
- F Wicklung entspricht IEC 60034-1
BRS39AW661ACA包装单位
- VPE 1类型：
- PCE
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1数量：
- 1
- VPE 1高度：
- 22,5 cm
- VPE 1高度：
- 22,5 cm
- VPE 1宽度：
- 19,5 cm
- VPE 1宽度：
- 19,5 cm
- VPE 1长度：
- 39,5 cm
- VPE 1长度：
- 39,5 cm
- VPE 1重量：
- 5,0 kg
- VPE 1重量：
- 5,0 kg
- VPE 2类型：
- P06
- VPE 2类型：
- P06
- VPE 2数量：
- 12
- VPE 2数量：
- 12
- VPE 2高度：
- 77,0 cm
- VPE 2高度：
- 77,0 cm
- VPE 2宽度：
- 80,0 cm
- VPE 2宽度：
- 80,0 cm
- VPE 2长度：
- 60,0 cm
- VPE 2长度：
- 60,0 cm
- VPE 2重量：
- 68,5 kg
- VPE 2重量：
- 68,5 kg
BRS39AW661ACA包装单位
- VPE 1类型：
- PCE
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1数量：
- 1
- VPE 1高度：
- 22,5 cm
- VPE 1高度：
- 22,5 cm
- VPE 1宽度：
- 19,5 cm
- VPE 1宽度：
- 19,5 cm
- VPE 1长度：
- 39,5 cm
- VPE 1长度：
- 39,5 cm
- VPE 1重量：
- 5,0 kg
- VPE 1重量：
- 5,0 kg
- VPE 2类型：
- P06
- VPE 2类型：
- P06
- VPE 2数量：
- 12
- VPE 2数量：
- 12
- VPE 2高度：
- 77,0 cm
- VPE 2高度：
- 77,0 cm
- VPE 2宽度：
- 80,0 cm
- VPE 2宽度：
- 80,0 cm
- VPE 2长度：
- 60,0 cm
- VPE 2长度：
- 60,0 cm
- VPE 2重量：
- 68,5 kg
- VPE 2重量：
- 68,5 kg
BRS39AW661ACA合同担保
- 保证：
- 18 months
- 保证：
- 18 months
BRS39AW661ACA合同担保
- 保证：
- 18 months
- 保证：
- 18 months
