BMI1003P07F

BMI1003P07F

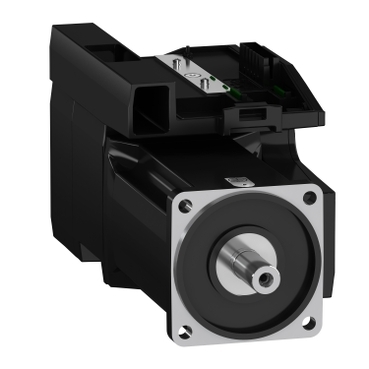

Schneider BMI1003P07F原厂跨境代采
Schneider BMI1003P07F原厂跨境代采
BMI1003P07F基本信息

型号: BMI1003P07F

参考面价： 3587.00 EUR

集成伺服Lexium 32i，100mm，三相，7.31Nm，光滑轴IP54，多回转16，制动器
  • 集成Lexium 32i伺服驱动器作为模块化插件系统，实现最佳应用集成
  • 带伺服电机和电力电子设备的驱动单元
  • 连续静止扭矩7.31 Nm
  • 集成编码器，多匝，带16 P/U
  • 法兰尺寸100 mm，用于根据国际标准进行安装
  • 产品的环保性更多信息
BMI1003P07F基本属性
净重：11.000 KG
毛重：13.200 KG
长度：338 mm
BMI1003P07F主要特点
兼容的产品系列：
Lexium 32i
兼容的产品系列：
Lexium 32i
设备的简短描述：
BMI
设备的简短描述：
BMI
产品或组件类型：
Servomotor mit Leistungsstufe
产品或组件类型：
Servomotor mit Leistungsstufe
BMI1003P07F主要特点
兼容的产品系列：
Lexium 32i
兼容的产品系列：
Lexium 32i
设备的简短描述：
BMI
设备的简短描述：
BMI
产品或组件类型：
Servomotor mit Leistungsstufe
产品或组件类型：
Servomotor mit Leistungsstufe
BMI1003P07F其他功能
最大机械速度：
6000 U/min
最大机械速度：
6000 U/min
额定工作电压[U，nom]：
208-480 V -15 - +10 %
额定工作电压[U，nom]：
208-480 V -15 - +10 %
电源电压限制：
208…480 V
电源电压限制：
208…480 V
网络相位数：
3 Phasen
网络相位数：
3 Phasen
电源频率：
50/60 Hz - 5 - 5 %
电源频率：
50/60 Hz - 5 - 5 %
工频限值：
47,5…63 Hz
工频限值：
47,5…63 Hz
EMC过滤器：
Integriert
EMC过滤器：
Integriert
输出设计电流：
4 A bei 8 kHz
输出设计电流：
4 A bei 8 kHz
输出电流3s峰值：
12 A bei 400 V für 3 s
输出电流3s峰值：
12 A bei 400 V für 3 s
静止时的持续电流：
4 A
静止时的持续电流：
4 A
静止时的永久力矩：
8,5 Nm bei 208-480 V 3 Phasen
静止时的永久力矩：
8,5 Nm bei 208-480 V 3 Phasen
静止时的峰值力矩：
  • 19,2 Nm bei 400 V 3 Phasen
  • 19,2 Nm bei 480 V 3 Phasen
  • 19,2 Nm bei 208 V 3 Phasen
静止时的峰值力矩：
  • 19,2 Nm bei 400 V 3 Phasen
  • 19,2 Nm bei 480 V 3 Phasen
  • 19,2 Nm bei 208 V 3 Phasen
额定输出功率：
  • 1000 W bei 208 V 3 Phasen
  • 2000 W bei 400 V 3 Phasen
  • 2100 W bei 480 V 3 Phasen
额定输出功率：
  • 1000 W bei 208 V 3 Phasen
  • 2000 W bei 400 V 3 Phasen
  • 2100 W bei 480 V 3 Phasen
额定转矩：
  • 7,2 Nm bei 208 V 3 Phasen
  • 6,8 Nm bei 400 V 3 Phasen
  • 5,6 Nm bei 480 V 3 Phasen
额定转矩：
  • 7,2 Nm bei 208 V 3 Phasen
  • 6,8 Nm bei 400 V 3 Phasen
  • 5,6 Nm bei 480 V 3 Phasen
额定转速：
  • 1500 U/Min bei 208 V 3 Phasen
  • 3000 U/Min bei 400 V 3 Phasen
  • 3700 rpm bei 480 V 3 Phasen
额定转速：
  • 1500 U/Min bei 208 V 3 Phasen
  • 3000 U/Min bei 400 V 3 Phasen
  • 3700 rpm bei 480 V 3 Phasen
最大电流Irms：
  • 26,7 A bei 208 V, 3 Phasen
  • 26,7 A bei 400 V, 3 Phasen
  • 26,7 A bei 480 V, 3 Phasen
最大电流Irms：
  • 26,7 A bei 208 V, 3 Phasen
  • 26,7 A bei 400 V, 3 Phasen
  • 26,7 A bei 480 V, 3 Phasen
产品兼容性：
  • Antriebssteuerungseinheit LXM32i CANopen
  • Antriebssteuerungseinheit LXM32i EtherCAT
产品兼容性：
  • Antriebssteuerungseinheit LXM32i CANopen
  • Antriebssteuerungseinheit LXM32i EtherCAT
轴端：
Glatt
轴端：
Glatt
第二波：
Ohne zweites Wellenende
第二波：
Ohne zweites Wellenende
轴直径：
19 mm
轴直径：
19 mm
波长：
40 mm
波长：
40 mm
反馈类型：
Absolut-SinCos Hiperface-Multiturn
反馈类型：
Absolut-SinCos Hiperface-Multiturn
分辨率速度反馈：
32768 Punkte/Umdrehung x 4096 Umdrehungen
分辨率速度反馈：
32768 Punkte/Umdrehung x 4096 Umdrehungen
抱闸：
Mit
抱闸：
Mit
保持扭矩：
9 Nm Feststellbremse
保持扭矩：
9 Nm Feststellbremse
安装支架：
Internationaler Standardflansch
安装支架：
Internationaler Standardflansch
发动机法兰尺寸：
100 mm
发动机法兰尺寸：
100 mm
电气连接：
Steckverbinder für Platine
电气连接：
Steckverbinder für Platine
扭矩常数：
1,7 Nm/A bei 20 °C
扭矩常数：
1,7 Nm/A bei 20 °C
抗EMC常数：
112 V/krpm bei 20 °C
抗EMC常数：
112 V/krpm bei 20 °C
电机极数：
10
电机极数：
10
转子惯性：
10,3 kg.cm²
转子惯性：
10,3 kg.cm²
定子电阻：
2,31 Ohm bei 20 °C
定子电阻：
2,31 Ohm bei 20 °C
定子电感：
11,43 mH bei 20 °C
定子电感：
11,43 mH bei 20 °C
定子电气时间常数：
4,95 ms bei 20 °C
定子电气时间常数：
4,95 ms bei 20 °C
最大径向力Fr：
  • 1050 N bei 1000 U/min
  • 830 N bei 2000 U/min
  • 730 N bei 3000 U/min
  • 660 N bei 4000 U/min
  • 610 N bei 5000 U/min
最大径向力Fr：
  • 1050 N bei 1000 U/min
  • 830 N bei 2000 U/min
  • 730 N bei 3000 U/min
  • 660 N bei 4000 U/min
  • 610 N bei 5000 U/min
最大轴向力Fa：
0,2 x Fr
最大轴向力Fa：
0,2 x Fr
制动拉力：
8 W
制动拉力：
8 W
冷却方式：
Lüftelos mit Konvektion
冷却方式：
Lüftelos mit Konvektion
长：
338 mm
长：
338 mm
发动机级数：
3
发动机级数：
3
以腰围为中心：
95 mm
以腰围为中心：
95 mm
居中腰部深度：
3,5 mm
居中腰部深度：
3,5 mm
安装孔数量：
4
安装孔数量：
4
安装孔直径：
9 mm
安装孔直径：
9 mm
安装孔的圆形直径：
115 mm
安装孔的圆形直径：
115 mm
垫片法兰：
3,5 mm
垫片法兰：
3,5 mm
BMI1003P07F其他功能
最大机械速度：
6000 U/min
最大机械速度：
6000 U/min
额定工作电压[U，nom]：
208-480 V -15 - +10 %
额定工作电压[U，nom]：
208-480 V -15 - +10 %
电源电压限制：
208…480 V
电源电压限制：
208…480 V
网络相位数：
3 Phasen
网络相位数：
3 Phasen
电源频率：
50/60 Hz - 5 - 5 %
电源频率：
50/60 Hz - 5 - 5 %
工频限值：
47,5…63 Hz
工频限值：
47,5…63 Hz
EMC过滤器：
Integriert
EMC过滤器：
Integriert
输出设计电流：
4 A bei 8 kHz
输出设计电流：
4 A bei 8 kHz
输出电流3s峰值：
12 A bei 400 V für 3 s
输出电流3s峰值：
12 A bei 400 V für 3 s
静止时的持续电流：
4 A
静止时的持续电流：
4 A
静止时的永久力矩：
8,5 Nm bei 208-480 V 3 Phasen
静止时的永久力矩：
8,5 Nm bei 208-480 V 3 Phasen
静止时的峰值力矩：
  • 19,2 Nm bei 400 V 3 Phasen
  • 19,2 Nm bei 480 V 3 Phasen
  • 19,2 Nm bei 208 V 3 Phasen
静止时的峰值力矩：
  • 19,2 Nm bei 400 V 3 Phasen
  • 19,2 Nm bei 480 V 3 Phasen
  • 19,2 Nm bei 208 V 3 Phasen
额定输出功率：
  • 1000 W bei 208 V 3 Phasen
  • 2000 W bei 400 V 3 Phasen
  • 2100 W bei 480 V 3 Phasen
额定输出功率：
  • 1000 W bei 208 V 3 Phasen
  • 2000 W bei 400 V 3 Phasen
  • 2100 W bei 480 V 3 Phasen
额定转矩：
  • 7,2 Nm bei 208 V 3 Phasen
  • 6,8 Nm bei 400 V 3 Phasen
  • 5,6 Nm bei 480 V 3 Phasen
额定转矩：
  • 7,2 Nm bei 208 V 3 Phasen
  • 6,8 Nm bei 400 V 3 Phasen
  • 5,6 Nm bei 480 V 3 Phasen
额定转速：
  • 1500 U/Min bei 208 V 3 Phasen
  • 3000 U/Min bei 400 V 3 Phasen
  • 3700 rpm bei 480 V 3 Phasen
额定转速：
  • 1500 U/Min bei 208 V 3 Phasen
  • 3000 U/Min bei 400 V 3 Phasen
  • 3700 rpm bei 480 V 3 Phasen
最大电流Irms：
  • 26,7 A bei 208 V, 3 Phasen
  • 26,7 A bei 400 V, 3 Phasen
  • 26,7 A bei 480 V, 3 Phasen
最大电流Irms：
  • 26,7 A bei 208 V, 3 Phasen
  • 26,7 A bei 400 V, 3 Phasen
  • 26,7 A bei 480 V, 3 Phasen
产品兼容性：
  • Antriebssteuerungseinheit LXM32i CANopen
  • Antriebssteuerungseinheit LXM32i EtherCAT
产品兼容性：
  • Antriebssteuerungseinheit LXM32i CANopen
  • Antriebssteuerungseinheit LXM32i EtherCAT
轴端：
Glatt
轴端：
Glatt
第二波：
Ohne zweites Wellenende
第二波：
Ohne zweites Wellenende
轴直径：
19 mm
轴直径：
19 mm
波长：
40 mm
波长：
40 mm
反馈类型：
Absolut-SinCos Hiperface-Multiturn
反馈类型：
Absolut-SinCos Hiperface-Multiturn
分辨率速度反馈：
32768 Punkte/Umdrehung x 4096 Umdrehungen
分辨率速度反馈：
32768 Punkte/Umdrehung x 4096 Umdrehungen
抱闸：
Mit
抱闸：
Mit
保持扭矩：
9 Nm Feststellbremse
保持扭矩：
9 Nm Feststellbremse
安装支架：
Internationaler Standardflansch
安装支架：
Internationaler Standardflansch
发动机法兰尺寸：
100 mm
发动机法兰尺寸：
100 mm
电气连接：
Steckverbinder für Platine
电气连接：
Steckverbinder für Platine
扭矩常数：
1,7 Nm/A bei 20 °C
扭矩常数：
1,7 Nm/A bei 20 °C
抗EMC常数：
112 V/krpm bei 20 °C
抗EMC常数：
112 V/krpm bei 20 °C
电机极数：
10
电机极数：
10
转子惯性：
10,3 kg.cm²
转子惯性：
10,3 kg.cm²
定子电阻：
2,31 Ohm bei 20 °C
定子电阻：
2,31 Ohm bei 20 °C
定子电感：
11,43 mH bei 20 °C
定子电感：
11,43 mH bei 20 °C
定子电气时间常数：
4,95 ms bei 20 °C
定子电气时间常数：
4,95 ms bei 20 °C
最大径向力Fr：
  • 1050 N bei 1000 U/min
  • 830 N bei 2000 U/min
  • 730 N bei 3000 U/min
  • 660 N bei 4000 U/min
  • 610 N bei 5000 U/min
最大径向力Fr：
  • 1050 N bei 1000 U/min
  • 830 N bei 2000 U/min
  • 730 N bei 3000 U/min
  • 660 N bei 4000 U/min
  • 610 N bei 5000 U/min
最大轴向力Fa：
0,2 x Fr
最大轴向力Fa：
0,2 x Fr
制动拉力：
8 W
制动拉力：
8 W
冷却方式：
Lüftelos mit Konvektion
冷却方式：
Lüftelos mit Konvektion
长：
338 mm
长：
338 mm
发动机级数：
3
发动机级数：
3
以腰围为中心：
95 mm
以腰围为中心：
95 mm
居中腰部深度：
3,5 mm
居中腰部深度：
3,5 mm
安装孔数量：
4
安装孔数量：
4
安装孔直径：
9 mm
安装孔直径：
9 mm
安装孔的圆形直径：
115 mm
安装孔的圆形直径：
115 mm
垫片法兰：
3,5 mm
垫片法兰：
3,5 mm
BMI1003P07F装配
保护等级（IP）：
  • Welle: IP54
  • Gehäuse: IP65
保护等级（IP）：
  • Welle: IP54
  • Gehäuse: IP65
BMI1003P07F装配
保护等级（IP）：
  • Welle: IP54
  • Gehäuse: IP65
保护等级（IP）：
  • Welle: IP54
  • Gehäuse: IP65
BMI1003P07F包装单位
VPE 1类型：
PCE
VPE 1类型：
PCE
VPE 1数量：
1
VPE 1数量：
1
VPE 1高度：
20,0 cm
VPE 1高度：
20,0 cm
VPE 1宽度：
59,0 cm
VPE 1宽度：
59,0 cm
VPE 1长度：
25,8 cm
VPE 1长度：
25,8 cm
VPE 1重量：
11,0 kg
VPE 1重量：
11,0 kg
VPE 2类型：
P06
VPE 2类型：
P06
VPE 2数量：
8
VPE 2数量：
8
VPE 2高度：
77,0 cm
VPE 2高度：
77,0 cm
VPE 2宽度：
80,0 cm
VPE 2宽度：
80,0 cm
VPE 2长度：
60,0 cm
VPE 2长度：
60,0 cm
VPE 2重量：
96,5 kg
VPE 2重量：
96,5 kg
BMI1003P07F包装单位
VPE 1类型：
PCE
VPE 1类型：
PCE
VPE 1数量：
1
VPE 1数量：
1
VPE 1高度：
20,0 cm
VPE 1高度：
20,0 cm
VPE 1宽度：
59,0 cm
VPE 1宽度：
59,0 cm
VPE 1长度：
25,8 cm
VPE 1长度：
25,8 cm
VPE 1重量：
11,0 kg
VPE 1重量：
11,0 kg
VPE 2类型：
P06
VPE 2类型：
P06
VPE 2数量：
8
VPE 2数量：
8
VPE 2高度：
77,0 cm
VPE 2高度：
77,0 cm
VPE 2宽度：
80,0 cm
VPE 2宽度：
80,0 cm
VPE 2长度：
60,0 cm
VPE 2长度：
60,0 cm
VPE 2重量：
96,5 kg
VPE 2重量：
96,5 kg
BMI1003P07F合同担保
保证：
18 months
保证：
18 months
BMI1003P07F合同担保
保证：
18 months
保证：
18 months
BMI1003P07F
业务合作
Schneider BMI1003P07F原厂跨境代采
Schneider BMI1003P07F原厂跨境代采

基本信息

型号: BMI1003P07F

参考面价： 3587.00 EUR

集成伺服Lexium 32i，100mm，三相，7.31Nm，光滑轴IP54，多回转16，制动器
  • ·集成Lexium 32i伺服驱动器作为模块化插件系统，实现最佳应用集成
  • ·带伺服电机和电力电子设备的驱动单元
  • ·连续静止扭矩7.31 Nm
  • ·集成编码器，多匝，带16 P/U
  • ·法兰尺寸100 mm，用于根据国际标准进行安装
  • ·产品的环保性更多信息
主要特点
兼容的产品系列：
Lexium 32i
兼容的产品系列：
Lexium 32i
设备的简短描述：
BMI
设备的简短描述：
BMI
产品或组件类型：
Servomotor mit Leistungsstufe
产品或组件类型：
Servomotor mit Leistungsstufe
主要特点
兼容的产品系列：
Lexium 32i
兼容的产品系列：
Lexium 32i
设备的简短描述：
BMI
设备的简短描述：
BMI
产品或组件类型：
Servomotor mit Leistungsstufe
产品或组件类型：
Servomotor mit Leistungsstufe
其他功能
最大机械速度：
6000 U/min
最大机械速度：
6000 U/min
额定工作电压[U，nom]：
208-480 V -15 - +10 %
额定工作电压[U，nom]：
208-480 V -15 - +10 %
电源电压限制：
208…480 V
电源电压限制：
208…480 V
网络相位数：
3 Phasen
网络相位数：
3 Phasen
电源频率：
50/60 Hz - 5 - 5 %
电源频率：
50/60 Hz - 5 - 5 %
工频限值：
47,5…63 Hz
工频限值：
47,5…63 Hz
EMC过滤器：
Integriert
EMC过滤器：
Integriert
输出设计电流：
4 A bei 8 kHz
输出设计电流：
4 A bei 8 kHz
输出电流3s峰值：
12 A bei 400 V für 3 s
输出电流3s峰值：
12 A bei 400 V für 3 s
静止时的持续电流：
4 A
静止时的持续电流：
4 A
静止时的永久力矩：
8,5 Nm bei 208-480 V 3 Phasen
静止时的永久力矩：
8,5 Nm bei 208-480 V 3 Phasen
静止时的峰值力矩：
  • 19,2 Nm bei 400 V 3 Phasen
  • 19,2 Nm bei 480 V 3 Phasen
  • 19,2 Nm bei 208 V 3 Phasen
静止时的峰值力矩：
  • 19,2 Nm bei 400 V 3 Phasen
  • 19,2 Nm bei 480 V 3 Phasen
  • 19,2 Nm bei 208 V 3 Phasen
额定输出功率：
  • 1000 W bei 208 V 3 Phasen
  • 2000 W bei 400 V 3 Phasen
  • 2100 W bei 480 V 3 Phasen
额定输出功率：
  • 1000 W bei 208 V 3 Phasen
  • 2000 W bei 400 V 3 Phasen
  • 2100 W bei 480 V 3 Phasen
额定转矩：
  • 7,2 Nm bei 208 V 3 Phasen
  • 6,8 Nm bei 400 V 3 Phasen
  • 5,6 Nm bei 480 V 3 Phasen
额定转矩：
  • 7,2 Nm bei 208 V 3 Phasen
  • 6,8 Nm bei 400 V 3 Phasen
  • 5,6 Nm bei 480 V 3 Phasen
额定转速：
  • 1500 U/Min bei 208 V 3 Phasen
  • 3000 U/Min bei 400 V 3 Phasen
  • 3700 rpm bei 480 V 3 Phasen
额定转速：
  • 1500 U/Min bei 208 V 3 Phasen
  • 3000 U/Min bei 400 V 3 Phasen
  • 3700 rpm bei 480 V 3 Phasen
最大电流Irms：
  • 26,7 A bei 208 V, 3 Phasen
  • 26,7 A bei 400 V, 3 Phasen
  • 26,7 A bei 480 V, 3 Phasen
最大电流Irms：
  • 26,7 A bei 208 V, 3 Phasen
  • 26,7 A bei 400 V, 3 Phasen
  • 26,7 A bei 480 V, 3 Phasen
产品兼容性：
  • Antriebssteuerungseinheit LXM32i CANopen
  • Antriebssteuerungseinheit LXM32i EtherCAT
产品兼容性：
  • Antriebssteuerungseinheit LXM32i CANopen
  • Antriebssteuerungseinheit LXM32i EtherCAT
轴端：
Glatt
轴端：
Glatt
第二波：
Ohne zweites Wellenende
第二波：
Ohne zweites Wellenende
轴直径：
19 mm
轴直径：
19 mm
波长：
40 mm
波长：
40 mm
反馈类型：
Absolut-SinCos Hiperface-Multiturn
反馈类型：
Absolut-SinCos Hiperface-Multiturn
分辨率速度反馈：
32768 Punkte/Umdrehung x 4096 Umdrehungen
分辨率速度反馈：
32768 Punkte/Umdrehung x 4096 Umdrehungen
抱闸：
Mit
抱闸：
Mit
保持扭矩：
9 Nm Feststellbremse
保持扭矩：
9 Nm Feststellbremse
安装支架：
Internationaler Standardflansch
安装支架：
Internationaler Standardflansch
发动机法兰尺寸：
100 mm
发动机法兰尺寸：
100 mm
电气连接：
Steckverbinder für Platine
电气连接：
Steckverbinder für Platine
扭矩常数：
1,7 Nm/A bei 20 °C
扭矩常数：
1,7 Nm/A bei 20 °C
抗EMC常数：
112 V/krpm bei 20 °C
抗EMC常数：
112 V/krpm bei 20 °C
电机极数：
10
电机极数：
10
转子惯性：
10,3 kg.cm²
转子惯性：
10,3 kg.cm²
定子电阻：
2,31 Ohm bei 20 °C
定子电阻：
2,31 Ohm bei 20 °C
定子电感：
11,43 mH bei 20 °C
定子电感：
11,43 mH bei 20 °C
定子电气时间常数：
4,95 ms bei 20 °C
定子电气时间常数：
4,95 ms bei 20 °C
最大径向力Fr：
  • 1050 N bei 1000 U/min
  • 830 N bei 2000 U/min
  • 730 N bei 3000 U/min
  • 660 N bei 4000 U/min
  • 610 N bei 5000 U/min
最大径向力Fr：
  • 1050 N bei 1000 U/min
  • 830 N bei 2000 U/min
  • 730 N bei 3000 U/min
  • 660 N bei 4000 U/min
  • 610 N bei 5000 U/min
最大轴向力Fa：
0,2 x Fr
最大轴向力Fa：
0,2 x Fr
制动拉力：
8 W
制动拉力：
8 W
冷却方式：
Lüftelos mit Konvektion
冷却方式：
Lüftelos mit Konvektion
长：
338 mm
长：
338 mm
发动机级数：
3
发动机级数：
3
以腰围为中心：
95 mm
以腰围为中心：
95 mm
居中腰部深度：
3,5 mm
居中腰部深度：
3,5 mm
安装孔数量：
4
安装孔数量：
4
安装孔直径：
9 mm
安装孔直径：
9 mm
安装孔的圆形直径：
115 mm
安装孔的圆形直径：
115 mm
垫片法兰：
3,5 mm
垫片法兰：
3,5 mm
其他功能
最大机械速度：
6000 U/min
最大机械速度：
6000 U/min
额定工作电压[U，nom]：
208-480 V -15 - +10 %
额定工作电压[U，nom]：
208-480 V -15 - +10 %
电源电压限制：
208…480 V
电源电压限制：
208…480 V
网络相位数：
3 Phasen
网络相位数：
3 Phasen
电源频率：
50/60 Hz - 5 - 5 %
电源频率：
50/60 Hz - 5 - 5 %
工频限值：
47,5…63 Hz
工频限值：
47,5…63 Hz
EMC过滤器：
Integriert
EMC过滤器：
Integriert
输出设计电流：
4 A bei 8 kHz
输出设计电流：
4 A bei 8 kHz
输出电流3s峰值：
12 A bei 400 V für 3 s
输出电流3s峰值：
12 A bei 400 V für 3 s
静止时的持续电流：
4 A
静止时的持续电流：
4 A
静止时的永久力矩：
8,5 Nm bei 208-480 V 3 Phasen
静止时的永久力矩：
8,5 Nm bei 208-480 V 3 Phasen
静止时的峰值力矩：
  • 19,2 Nm bei 400 V 3 Phasen
  • 19,2 Nm bei 480 V 3 Phasen
  • 19,2 Nm bei 208 V 3 Phasen
静止时的峰值力矩：
  • 19,2 Nm bei 400 V 3 Phasen
  • 19,2 Nm bei 480 V 3 Phasen
  • 19,2 Nm bei 208 V 3 Phasen
额定输出功率：
  • 1000 W bei 208 V 3 Phasen
  • 2000 W bei 400 V 3 Phasen
  • 2100 W bei 480 V 3 Phasen
额定输出功率：
  • 1000 W bei 208 V 3 Phasen
  • 2000 W bei 400 V 3 Phasen
  • 2100 W bei 480 V 3 Phasen
额定转矩：
  • 7,2 Nm bei 208 V 3 Phasen
  • 6,8 Nm bei 400 V 3 Phasen
  • 5,6 Nm bei 480 V 3 Phasen
额定转矩：
  • 7,2 Nm bei 208 V 3 Phasen
  • 6,8 Nm bei 400 V 3 Phasen
  • 5,6 Nm bei 480 V 3 Phasen
额定转速：
  • 1500 U/Min bei 208 V 3 Phasen
  • 3000 U/Min bei 400 V 3 Phasen
  • 3700 rpm bei 480 V 3 Phasen
额定转速：
  • 1500 U/Min bei 208 V 3 Phasen
  • 3000 U/Min bei 400 V 3 Phasen
  • 3700 rpm bei 480 V 3 Phasen
最大电流Irms：
  • 26,7 A bei 208 V, 3 Phasen
  • 26,7 A bei 400 V, 3 Phasen
  • 26,7 A bei 480 V, 3 Phasen
最大电流Irms：
  • 26,7 A bei 208 V, 3 Phasen
  • 26,7 A bei 400 V, 3 Phasen
  • 26,7 A bei 480 V, 3 Phasen
产品兼容性：
  • Antriebssteuerungseinheit LXM32i CANopen
  • Antriebssteuerungseinheit LXM32i EtherCAT
产品兼容性：
  • Antriebssteuerungseinheit LXM32i CANopen
  • Antriebssteuerungseinheit LXM32i EtherCAT
轴端：
Glatt
轴端：
Glatt
第二波：
Ohne zweites Wellenende
第二波：
Ohne zweites Wellenende
轴直径：
19 mm
轴直径：
19 mm
波长：
40 mm
波长：
40 mm
反馈类型：
Absolut-SinCos Hiperface-Multiturn
反馈类型：
Absolut-SinCos Hiperface-Multiturn
分辨率速度反馈：
32768 Punkte/Umdrehung x 4096 Umdrehungen
分辨率速度反馈：
32768 Punkte/Umdrehung x 4096 Umdrehungen
抱闸：
Mit
抱闸：
Mit
保持扭矩：
9 Nm Feststellbremse
保持扭矩：
9 Nm Feststellbremse
安装支架：
Internationaler Standardflansch
安装支架：
Internationaler Standardflansch
发动机法兰尺寸：
100 mm
发动机法兰尺寸：
100 mm
电气连接：
Steckverbinder für Platine
电气连接：
Steckverbinder für Platine
扭矩常数：
1,7 Nm/A bei 20 °C
扭矩常数：
1,7 Nm/A bei 20 °C
抗EMC常数：
112 V/krpm bei 20 °C
抗EMC常数：
112 V/krpm bei 20 °C
电机极数：
10
电机极数：
10
转子惯性：
10,3 kg.cm²
转子惯性：
10,3 kg.cm²
定子电阻：
2,31 Ohm bei 20 °C
定子电阻：
2,31 Ohm bei 20 °C
定子电感：
11,43 mH bei 20 °C
定子电感：
11,43 mH bei 20 °C
定子电气时间常数：
4,95 ms bei 20 °C
定子电气时间常数：
4,95 ms bei 20 °C
最大径向力Fr：
  • 1050 N bei 1000 U/min
  • 830 N bei 2000 U/min
  • 730 N bei 3000 U/min
  • 660 N bei 4000 U/min
  • 610 N bei 5000 U/min
最大径向力Fr：
  • 1050 N bei 1000 U/min
  • 830 N bei 2000 U/min
  • 730 N bei 3000 U/min
  • 660 N bei 4000 U/min
  • 610 N bei 5000 U/min
最大轴向力Fa：
0,2 x Fr
最大轴向力Fa：
0,2 x Fr
制动拉力：
8 W
制动拉力：
8 W
冷却方式：
Lüftelos mit Konvektion
冷却方式：
Lüftelos mit Konvektion
长：
338 mm
长：
338 mm
发动机级数：
3
发动机级数：
3
以腰围为中心：
95 mm
以腰围为中心：
95 mm
居中腰部深度：
3,5 mm
居中腰部深度：
3,5 mm
安装孔数量：
4
安装孔数量：
4
安装孔直径：
9 mm
安装孔直径：
9 mm
安装孔的圆形直径：
115 mm
安装孔的圆形直径：
115 mm
垫片法兰：
3,5 mm
垫片法兰：
3,5 mm
装配
保护等级（IP）：
  • Welle: IP54
  • Gehäuse: IP65
保护等级（IP）：
  • Welle: IP54
  • Gehäuse: IP65
装配
保护等级（IP）：
  • Welle: IP54
  • Gehäuse: IP65
保护等级（IP）：
  • Welle: IP54
  • Gehäuse: IP65
包装单位
VPE 1类型：
PCE
VPE 1类型：
PCE
VPE 1数量：
1
VPE 1数量：
1
VPE 1高度：
20,0 cm
VPE 1高度：
20,0 cm
VPE 1宽度：
59,0 cm
VPE 1宽度：
59,0 cm
VPE 1长度：
25,8 cm
VPE 1长度：
25,8 cm
VPE 1重量：
11,0 kg
VPE 1重量：
11,0 kg
VPE 2类型：
P06
VPE 2类型：
P06
VPE 2数量：
8
VPE 2数量：
8
VPE 2高度：
77,0 cm
VPE 2高度：
77,0 cm
VPE 2宽度：
80,0 cm
VPE 2宽度：
80,0 cm
VPE 2长度：
60,0 cm
VPE 2长度：
60,0 cm
VPE 2重量：
96,5 kg
VPE 2重量：
96,5 kg
包装单位
VPE 1类型：
PCE
VPE 1类型：
PCE
VPE 1数量：
1
VPE 1数量：
1
VPE 1高度：
20,0 cm
VPE 1高度：
20,0 cm
VPE 1宽度：
59,0 cm
VPE 1宽度：
59,0 cm
VPE 1长度：
25,8 cm
VPE 1长度：
25,8 cm
VPE 1重量：
11,0 kg
VPE 1重量：
11,0 kg
VPE 2类型：
P06
VPE 2类型：
P06
VPE 2数量：
8
VPE 2数量：
8
VPE 2高度：
77,0 cm
VPE 2高度：
77,0 cm
VPE 2宽度：
80,0 cm
VPE 2宽度：
80,0 cm
VPE 2长度：
60,0 cm
VPE 2长度：
60,0 cm
VPE 2重量：
96,5 kg
VPE 2重量：
96,5 kg
合同担保
保证：
18 months
保证：
18 months
合同担保
保证：
18 months
保证：
18 months

业务合作

推荐品牌
热销产品
