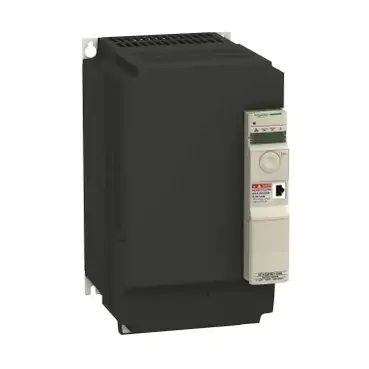

ATV32HD11N4
ATV32HD11N4基本信息
型号: ATV32HD11N4
变频器ATV32，11 kW，400 V，3相，m.散热器
ATV32HD11N4基本属性
净重：8.700 KG
长度：232 mm
宽度：180 mm
高度：404 mm
ATV32HD11N4主要特点
- 系列：
- Altivar 32
- 系列：
- Altivar 32
- 产品或组件类型：
- Antrieb mit variabler Geschwindigkeit
- 产品或组件类型：
- Antrieb mit variabler Geschwindigkeit
- 产品标识：
- Synchronmotoren
- Asynchronmotoren
- 产品标识：
- Synchronmotoren
- Asynchronmotoren
- 产品特定应用：
- Komplexe Maschinen
- 产品特定应用：
- Komplexe Maschinen
- 可用功能：
- -
- 可用功能：
- -
- 施工方法：
- Mit Kühlkörper
- 施工方法：
- Mit Kühlkörper
- 组件名称：
- ATV32
- 组件名称：
- ATV32
- EMC过滤器：
- Integrierter EMV-Filter Klasse C2
- EMC过滤器：
- Integrierter EMV-Filter Klasse C2
- 网络相位数：
- 3 Phasen
- 网络相位数：
- 3 Phasen
- 额定工作电压[U，nom]：
- 380 - 500 V -15 - +10 %
- 额定工作电压[U，nom]：
- 380 - 500 V -15 - +10 %
- 电源电压限制：
- 323…550 V
- 电源电压限制：
- 323…550 V
- 电源频率：
- 50 - 60 Hz - 5 - 5 %
- 电源频率：
- 50 - 60 Hz - 5 - 5 %
- 网络频率：
- 47,5 - 63 Hz
- 网络频率：
- 47,5 - 63 Hz
- 发动机功率（kW）：
- 11 kW bei 380-480 V
- 发动机功率（kW）：
- 11 kW bei 380-480 V
- 发动机功率（HP）：
- 15 hp bei 380-480 V
- 发动机功率（HP）：
- 15 hp bei 380-480 V
ATV32HD11N4主要特点
- 系列：
- Altivar 32
- 系列：
- Altivar 32
- 产品或组件类型：
- Antrieb mit variabler Geschwindigkeit
- 产品或组件类型：
- Antrieb mit variabler Geschwindigkeit
- 产品标识：
- Synchronmotoren
- Asynchronmotoren
- 产品标识：
- Synchronmotoren
- Asynchronmotoren
- 产品特定应用：
- Komplexe Maschinen
- 产品特定应用：
- Komplexe Maschinen
- 可用功能：
- -
- 可用功能：
- -
- 施工方法：
- Mit Kühlkörper
- 施工方法：
- Mit Kühlkörper
- 组件名称：
- ATV32
- 组件名称：
- ATV32
- EMC过滤器：
- Integrierter EMV-Filter Klasse C2
- EMC过滤器：
- Integrierter EMV-Filter Klasse C2
- 网络相位数：
- 3 Phasen
- 网络相位数：
- 3 Phasen
- 额定工作电压[U，nom]：
- 380 - 500 V -15 - +10 %
- 额定工作电压[U，nom]：
- 380 - 500 V -15 - +10 %
- 电源电压限制：
- 323…550 V
- 电源电压限制：
- 323…550 V
- 电源频率：
- 50 - 60 Hz - 5 - 5 %
- 电源频率：
- 50 - 60 Hz - 5 - 5 %
- 网络频率：
- 47,5 - 63 Hz
- 网络频率：
- 47,5 - 63 Hz
- 发动机功率（kW）：
- 11 kW bei 380-480 V
- 发动机功率（kW）：
- 11 kW bei 380-480 V
- 发动机功率（HP）：
- 15 hp bei 380-480 V
- 发动机功率（HP）：
- 15 hp bei 380-480 V
ATV32HD11N4其他功能
- 电源：
- 25,6 A für 500 V 3 Phasen 11 kW / 15 hp
- 36,6 A für 380 V 3 Phasen 11 kW / 15 hp
- 电源：
- 25,6 A für 500 V 3 Phasen 11 kW / 15 hp
- 36,6 A für 380 V 3 Phasen 11 kW / 15 hp
- 假表演：
- 31,7 kVA bei 500 V 3 Phasen 15 kW / 20 hp
- 假表演：
- 31,7 kVA bei 500 V 3 Phasen 15 kW / 20 hp
- 短路电流：
- 22 kA für 3 Phasen
- 短路电流：
- 22 kA für 3 Phasen
- 额定输出电流：
- 27,7 A bei 4 kHz 500 V 11 kW / 15 hp
- 额定输出电流：
- 27,7 A bei 4 kHz 500 V 11 kW / 15 hp
- 最大峰值电流：
- 41,6 A für 60 s 11 kW / 15 hp
- 最大峰值电流：
- 41,6 A für 60 s 11 kW / 15 hp
- 输出频率：
- 0,0005…0,599 kHz
- 输出频率：
- 0,0005…0,599 kHz
- 设计时钟频率：
- 4 kHz
- 设计时钟频率：
- 4 kHz
- 时钟频率：
- 2 - 16 kHz einstellbar
- 时钟频率：
- 2 - 16 kHz einstellbar
- 速度范围：
- 1…100 für Asynchronmotor im offenen Regelkreis
- 速度范围：
- 1…100 für Asynchronmotor im offenen Regelkreis
- 速度精度：
- +/- 10 % des Nennschlupfs 0,2 Mn zu Mn
- 速度精度：
- +/- 10 % des Nennschlupfs 0,2 Mn zu Mn
- 扭矩精度：
- +/- 15 %
- 扭矩精度：
- +/- 15 %
- 短期过载力矩：
- 170…200 %
- 短期过载力矩：
- 170…200 %
- 制动力矩：
- <= 170 % mit Bremswiderstand
- 制动力矩：
- <= 170 % mit Bremswiderstand
- 电机控制类型异步电机：
- Vektororientierte Flussregelung ohne Geber, Standard
- U/f-Kennlinie, 5 Punkte
- U/f-Kennlinie, 2 Punkte
- U/f-Kennlinie - Energiesparmodus, quadratische U/f-Kennlinie
- Vektororient. Flussregelung ohne Encoder - Energiesparmodus, lastfreie Regelung
- 电机控制类型异步电机：
- Vektororientierte Flussregelung ohne Geber, Standard
- U/f-Kennlinie, 5 Punkte
- U/f-Kennlinie, 2 Punkte
- U/f-Kennlinie - Energiesparmodus, quadratische U/f-Kennlinie
- Vektororient. Flussregelung ohne Encoder - Energiesparmodus, lastfreie Regelung
- 同步电机的控制配置文件：
- Vektororientierte Flussregelung ohne Encoder
- 同步电机的控制配置文件：
- Vektororientierte Flussregelung ohne Encoder
- 控制回路：
- Einstellbarer PID-Regler
- 控制回路：
- Einstellbarer PID-Regler
- 打滑补偿发动机：
- Einstellbar von 0 - 300 %
- Automatisch, unabhängig von der Last
- Nicht verfügbar bei den U/f-Kennlinien (2 oder 5 Punkte)
- 打滑补偿发动机：
- Einstellbar von 0 - 300 %
- Automatisch, unabhängig von der Last
- Nicht verfügbar bei den U/f-Kennlinien (2 oder 5 Punkte)
- 本地信号：
- 1 LED rot für Antriebsspannung
- 1 LED grün für CANopen Betrieb
- 1 LED rot für CANopen Fehler
- 1 LED rot für Fehler Frequenzumrichter
- 本地信号：
- 1 LED rot für Antriebsspannung
- 1 LED grün für CANopen Betrieb
- 1 LED rot für CANopen Fehler
- 1 LED rot für Fehler Frequenzumrichter
- 输出电压：
- <= Versorgungsspannung
- 输出电压：
- <= Versorgungsspannung
- 噪声水平：
- 43 dB entspricht 86/188/EEC
- 噪声水平：
- 43 dB entspricht 86/188/EEC
- 隔离：
- Elektrisch, zwischen Leistungs- und Steuerungsteil
- 隔离：
- Elektrisch, zwischen Leistungs- und Steuerungsteil
- 电气连接：
- Schraubklemme, Klemmkapazität: 0,5 - 1,5 mm², AWG 18 - AWG 14 (Regelung)
- Abnehmbare Schraubklemmen, Klemmkapazität: 6-16 mm², AWG 8 - AWG 6 (Motor-/Bremswiderstand)
- Schraubklemme, Klemmkapazität: 10-16 mm², AWG 8 - AWG 6 (Stromversorgung)
- 电气连接：
- Schraubklemme, Klemmkapazität: 0,5 - 1,5 mm², AWG 18 - AWG 14 (Regelung)
- Abnehmbare Schraubklemmen, Klemmkapazität: 6-16 mm², AWG 8 - AWG 6 (Motor-/Bremswiderstand)
- Schraubklemme, Klemmkapazität: 10-16 mm², AWG 8 - AWG 6 (Stromversorgung)
- [M] 拧紧力矩：
- 0,5 Nm, 4,4 lb/ft (Regelung)
- 1,2 Nm, 10,6 lb/ft (Motor-/Bremswiderstand)
- 1,2 Nm, 10,6 lb/ft (Stromversorgung)
- [M] 拧紧力矩：
- 0,5 Nm, 4,4 lb/ft (Regelung)
- 1,2 Nm, 10,6 lb/ft (Motor-/Bremswiderstand)
- 1,2 Nm, 10,6 lb/ft (Stromversorgung)
- 供给：
- Interne Versorgung für Sollwertpotentiometer (1 bis 10 kOhm): 10,5 V DC +/-5 %, <10 mA, Schutztyp: Überlast- und Kurzschlussschutz
- 供给：
- Interne Versorgung für Sollwertpotentiometer (1 bis 10 kOhm): 10,5 V DC +/-5 %, <10 mA, Schutztyp: Überlast- und Kurzschlussschutz
- 模拟输入数量：
- 3
- 模拟输入数量：
- 3
- 信使：
- AI1 Spannung: 0 - 10 V DC, Impedanz: 30000 Ohm, Auflösung 10 Bit
- AI2 bipolare Differenzspannung: +/- 10 V DC, Impedanz: 30000 Ohm, Auflösung 10 Bit
- AI3 Strom: 0-20mA (o, 4-20mA, x-20mA, 20-xmA o, andere Einstellungen per Konfiguration), Impedanz: 250 Ohm, Auflösung 10 Bit
- 信使：
- AI1 Spannung: 0 - 10 V DC, Impedanz: 30000 Ohm, Auflösung 10 Bit
- AI2 bipolare Differenzspannung: +/- 10 V DC, Impedanz: 30000 Ohm, Auflösung 10 Bit
- AI3 Strom: 0-20mA (o, 4-20mA, x-20mA, 20-xmA o, andere Einstellungen per Konfiguration), Impedanz: 250 Ohm, Auflösung 10 Bit
- 采样时间：
- 2 ms (AI1, AI2, AI3) - analog Eingänge
- 2 ms (AO1) - analog Eingänge
- 采样时间：
- 2 ms (AI1, AI2, AI3) - analog Eingänge
- 2 ms (AO1) - analog Eingänge
- 响应时间：
- LI1 - LI6 8 ms, Toleranz +/- 0,7 ms für Logik Ausgänge
- R1A, R1B, R1C 2 ms für Relais Ausgänge
- R2A, R2C 2 ms für Relais Ausgänge
- 响应时间：
- LI1 - LI6 8 ms, Toleranz +/- 0,7 ms für Logik Ausgänge
- R1A, R1B, R1C 2 ms für Relais Ausgänge
- R2A, R2C 2 ms für Relais Ausgänge
- 精确：
- +/- 0,2 % (AI1, AI2, AI3) für eine Temperatur von -10 - 60 °C
- +/- 0,5 % (AI1, AI2, AI3) für eine Temperatur von 25 °C
- +/-1 % (AO1) für eine Temperatur von 25 °C
- +/- 2 % (AO1) für eine Temperatur von -10 - 60 °C
- 精确：
- +/- 0,2 % (AI1, AI2, AI3) für eine Temperatur von -10 - 60 °C
- +/- 0,5 % (AI1, AI2, AI3) für eine Temperatur von 25 °C
- +/-1 % (AO1) für eine Temperatur von 25 °C
- +/- 2 % (AO1) für eine Temperatur von -10 - 60 °C
- 线性度误差：
- +/- 0,2 - 0,5 % des Maximalwerts (AI1, AI2, AI3)
- +/- 0,3 % (AO1)
- 线性度误差：
- +/- 0,2 - 0,5 % des Maximalwerts (AI1, AI2, AI3)
- +/- 0,3 % (AO1)
- 模拟输出数量：
- 1
- 模拟输出数量：
- 1
- 模拟输出类型：
- AO1 softwarekonfigurierbarer Strom 0 - 20 mA, Impedanz: 800 Ohm, Auflösung 10 Bit
- AO1 softwarekonfigurierbare Spannung 0 - 10 V, Impedanz: 470 Ohm, Auflösung 10 Bit
- 模拟输出类型：
- AO1 softwarekonfigurierbarer Strom 0 - 20 mA, Impedanz: 800 Ohm, Auflösung 10 Bit
- AO1 softwarekonfigurierbare Spannung 0 - 10 V, Impedanz: 470 Ohm, Auflösung 10 Bit
- 离散输出数：
- 3
- 离散输出数：
- 3
- 数字输出：
- Konfigurierbare Relaislogik: (R1A, R1B, R1C) Schließer/Öffner - 100000 Zyklen
- Konfigurierbare Relaislogik: (R2A, R2B) Schließer (S) - 100000 Zyklen
- Logik: (LO)
- 数字输出：
- Konfigurierbare Relaislogik: (R1A, R1B, R1C) Schließer/Öffner - 100000 Zyklen
- Konfigurierbare Relaislogik: (R2A, R2B) Schließer (S) - 100000 Zyklen
- Logik: (LO)
- 最小开关电流：
- 5 mA bei 24 V DC für konfigurierbare Relaislogik
- 最小开关电流：
- 5 mA bei 24 V DC für konfigurierbare Relaislogik
- 最大开关电流：
- R1: 3 A bei 250 V AC ohmsch Belastung, cos phi = 1
- R1: 4 A bei 30 V DC ohmsch Belastung, cos phi = 1
- R1, R2: 2 A bei 250 V AC induktiv Belastung, cos phi = 0,4
- R1, R2: 2 A bei 30 V DC induktiv Belastung, cos phi = 0,4
- R2: 5 A bei 250 V AC ohmsch Belastung, cos phi = 1
- R2: 5 A bei 30 V DC ohmsch Belastung, cos phi = 1
- 最大开关电流：
- R1: 3 A bei 250 V AC ohmsch Belastung, cos phi = 1
- R1: 4 A bei 30 V DC ohmsch Belastung, cos phi = 1
- R1, R2: 2 A bei 250 V AC induktiv Belastung, cos phi = 0,4
- R1, R2: 2 A bei 30 V DC induktiv Belastung, cos phi = 0,4
- R2: 5 A bei 250 V AC ohmsch Belastung, cos phi = 1
- R2: 5 A bei 30 V DC ohmsch Belastung, cos phi = 1
- 离散输入数：
- 7
- 离散输入数：
- 7
- 数字输入：
- Programmierbar (Sink/Source) (LI1 - LI4)24 - 30 V DC, mit Level 1 SPS
- Programmierbar als Pulseingang (20 kpps) (LI5)24 - 30 V DC, mit Level 1 SPS
- Über Schalter konfigurierbarer PTC-Fühler (LI6)24 - 30 V DC
- Safe Torque Off (sicher abgeschaltetes Drehmoment) (STO)24 - 30 V DC - 1500 Ohm
- 数字输入：
- Programmierbar (Sink/Source) (LI1 - LI4)24 - 30 V DC, mit Level 1 SPS
- Programmierbar als Pulseingang (20 kpps) (LI5)24 - 30 V DC, mit Level 1 SPS
- Über Schalter konfigurierbarer PTC-Fühler (LI6)24 - 30 V DC
- Safe Torque Off (sicher abgeschaltetes Drehmoment) (STO)24 - 30 V DC - 1500 Ohm
- 数字逻辑输入：
- Negative Logik (Sink) (LI1 - LI6), > 19 V (Stellung 0), < 13 V (Stellung 1)
- Positive Logik (Source) (LI1 - LI6), < 5 V (Stellung 0), > 11 V (Stellung 1)
- 数字逻辑输入：
- Negative Logik (Sink) (LI1 - LI6), > 19 V (Stellung 0), < 13 V (Stellung 1)
- Positive Logik (Source) (LI1 - LI6), < 5 V (Stellung 0), > 11 V (Stellung 1)
- 高坡道和出口坡道：
- CUS
- Anpassung der Auslauframpe
- Linear
- Auslauframpe mit automatischem Stopp über DC-Bremsung
- S
- Rampenumschaltung
- U
- 高坡道和出口坡道：
- CUS
- Anpassung der Auslauframpe
- Linear
- Auslauframpe mit automatischem Stopp über DC-Bremsung
- S
- Rampenumschaltung
- U
- 制动器停止：
- Durch Gleichstromeinspeisung
- 制动器停止：
- Durch Gleichstromeinspeisung
- 保护功能：
- Netzphasenunterbrechung: Antrieb
- Überstromschutz zwischen Ausgangsphasen und Erde: Antrieb
- Überhitzungsschutz: Antrieb
- Kurzschlussschutz zwischen Motorphasen: Antrieb
- Thermischer Schutz: Antrieb
- 保护功能：
- Netzphasenunterbrechung: Antrieb
- Überstromschutz zwischen Ausgangsphasen und Erde: Antrieb
- Überhitzungsschutz: Antrieb
- Kurzschlussschutz zwischen Motorphasen: Antrieb
- Thermischer Schutz: Antrieb
- 通信协议：
- CANopen
- Modbus
- 通信协议：
- CANopen
- Modbus
- 插头类型：
- 1 RJ45 (an der Vorderseite) für Modbus/CANopen
- 插头类型：
- 1 RJ45 (an der Vorderseite) für Modbus/CANopen
- 物理接口：
- 2-Draht- RS 485 für Modbus
- 物理接口：
- 2-Draht- RS 485 für Modbus
- 传输框架：
- RTU für Modbus
- 传输框架：
- RTU für Modbus
- 极化类型：
- Keine Impedanz für Modbus
- 极化类型：
- Keine Impedanz für Modbus
- 地址数量：
- 1…127 für CANopen
- 1…247 für Modbus
- 地址数量：
- 1…127 für CANopen
- 1…247 für Modbus
- 访问方法：
- Slave CANopen
- 访问方法：
- Slave CANopen
- 电磁兼容性：
- 1,2/50 μs - 8/20 μs Störfestigkeitsprüfung, Level 3 entspricht IEC 61000-4-5
- Leitungsgebundene HF-Störfestigkeitsprüfung, Level 3 entspricht IEC 61000-4-6
- Elektrische Funkentstörfestigkeitsprüfung, Stufe 4 entspricht IEC 61000-4-4
- Störfestigkeitsprüfung bei elektrostatischer Entladung, Level 3 entspricht IEC 61000-4-2
- Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder, Level 3 entspricht IEC 61000-4-3
- Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen entspricht IEC 61000-4-11
- 电磁兼容性：
- 1,2/50 μs - 8/20 μs Störfestigkeitsprüfung, Level 3 entspricht IEC 61000-4-5
- Leitungsgebundene HF-Störfestigkeitsprüfung, Level 3 entspricht IEC 61000-4-6
- Elektrische Funkentstörfestigkeitsprüfung, Stufe 4 entspricht IEC 61000-4-4
- Störfestigkeitsprüfung bei elektrostatischer Entladung, Level 3 entspricht IEC 61000-4-2
- Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder, Level 3 entspricht IEC 61000-4-3
- Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen entspricht IEC 61000-4-11
- 宽度：
- 180 mm
- 宽度：
- 180 mm
- 身高：
- 404 mm
- 身高：
- 404 mm
- 深度：
- 232 mm
- 深度：
- 232 mm
- 产品重量：
- 8,7 kg
- 产品重量：
- 8,7 kg
- 选项卡：
- Kommunikationskarte für CANopen Daisy Chain
- Kommunikationskarte für CANopen Open Style
- Kommunikationskarte für DeviceNet
- Kommunikationskarte für EtherNet/IP
- Kommunikationskarte für Profibus DP V1
- 选项卡：
- Kommunikationskarte für CANopen Daisy Chain
- Kommunikationskarte für CANopen Open Style
- Kommunikationskarte für DeviceNet
- Kommunikationskarte für EtherNet/IP
- Kommunikationskarte für Profibus DP V1
- 功能：
- Mittel
- 功能：
- Mittel
- 特殊应用：
- Andere Anwendungen
- 特殊应用：
- Andere Anwendungen
ATV32HD11N4其他功能
- 电源：
- 25,6 A für 500 V 3 Phasen 11 kW / 15 hp
- 36,6 A für 380 V 3 Phasen 11 kW / 15 hp
- 电源：
- 25,6 A für 500 V 3 Phasen 11 kW / 15 hp
- 36,6 A für 380 V 3 Phasen 11 kW / 15 hp
- 假表演：
- 31,7 kVA bei 500 V 3 Phasen 15 kW / 20 hp
- 假表演：
- 31,7 kVA bei 500 V 3 Phasen 15 kW / 20 hp
- 短路电流：
- 22 kA für 3 Phasen
- 短路电流：
- 22 kA für 3 Phasen
- 额定输出电流：
- 27,7 A bei 4 kHz 500 V 11 kW / 15 hp
- 额定输出电流：
- 27,7 A bei 4 kHz 500 V 11 kW / 15 hp
- 最大峰值电流：
- 41,6 A für 60 s 11 kW / 15 hp
- 最大峰值电流：
- 41,6 A für 60 s 11 kW / 15 hp
- 输出频率：
- 0,0005…0,599 kHz
- 输出频率：
- 0,0005…0,599 kHz
- 设计时钟频率：
- 4 kHz
- 设计时钟频率：
- 4 kHz
- 时钟频率：
- 2 - 16 kHz einstellbar
- 时钟频率：
- 2 - 16 kHz einstellbar
- 速度范围：
- 1…100 für Asynchronmotor im offenen Regelkreis
- 速度范围：
- 1…100 für Asynchronmotor im offenen Regelkreis
- 速度精度：
- +/- 10 % des Nennschlupfs 0,2 Mn zu Mn
- 速度精度：
- +/- 10 % des Nennschlupfs 0,2 Mn zu Mn
- 扭矩精度：
- +/- 15 %
- 扭矩精度：
- +/- 15 %
- 短期过载力矩：
- 170…200 %
- 短期过载力矩：
- 170…200 %
- 制动力矩：
- <= 170 % mit Bremswiderstand
- 制动力矩：
- <= 170 % mit Bremswiderstand
- 电机控制类型异步电机：
- Vektororientierte Flussregelung ohne Geber, Standard
- U/f-Kennlinie, 5 Punkte
- U/f-Kennlinie, 2 Punkte
- U/f-Kennlinie - Energiesparmodus, quadratische U/f-Kennlinie
- Vektororient. Flussregelung ohne Encoder - Energiesparmodus, lastfreie Regelung
- 电机控制类型异步电机：
- Vektororientierte Flussregelung ohne Geber, Standard
- U/f-Kennlinie, 5 Punkte
- U/f-Kennlinie, 2 Punkte
- U/f-Kennlinie - Energiesparmodus, quadratische U/f-Kennlinie
- Vektororient. Flussregelung ohne Encoder - Energiesparmodus, lastfreie Regelung
- 同步电机的控制配置文件：
- Vektororientierte Flussregelung ohne Encoder
- 同步电机的控制配置文件：
- Vektororientierte Flussregelung ohne Encoder
- 控制回路：
- Einstellbarer PID-Regler
- 控制回路：
- Einstellbarer PID-Regler
- 打滑补偿发动机：
- Einstellbar von 0 - 300 %
- Automatisch, unabhängig von der Last
- Nicht verfügbar bei den U/f-Kennlinien (2 oder 5 Punkte)
- 打滑补偿发动机：
- Einstellbar von 0 - 300 %
- Automatisch, unabhängig von der Last
- Nicht verfügbar bei den U/f-Kennlinien (2 oder 5 Punkte)
- 本地信号：
- 1 LED rot für Antriebsspannung
- 1 LED grün für CANopen Betrieb
- 1 LED rot für CANopen Fehler
- 1 LED rot für Fehler Frequenzumrichter
- 本地信号：
- 1 LED rot für Antriebsspannung
- 1 LED grün für CANopen Betrieb
- 1 LED rot für CANopen Fehler
- 1 LED rot für Fehler Frequenzumrichter
- 输出电压：
- <= Versorgungsspannung
- 输出电压：
- <= Versorgungsspannung
- 噪声水平：
- 43 dB entspricht 86/188/EEC
- 噪声水平：
- 43 dB entspricht 86/188/EEC
- 隔离：
- Elektrisch, zwischen Leistungs- und Steuerungsteil
- 隔离：
- Elektrisch, zwischen Leistungs- und Steuerungsteil
- 电气连接：
- Schraubklemme, Klemmkapazität: 0,5 - 1,5 mm², AWG 18 - AWG 14 (Regelung)
- Abnehmbare Schraubklemmen, Klemmkapazität: 6-16 mm², AWG 8 - AWG 6 (Motor-/Bremswiderstand)
- Schraubklemme, Klemmkapazität: 10-16 mm², AWG 8 - AWG 6 (Stromversorgung)
- 电气连接：
- Schraubklemme, Klemmkapazität: 0,5 - 1,5 mm², AWG 18 - AWG 14 (Regelung)
- Abnehmbare Schraubklemmen, Klemmkapazität: 6-16 mm², AWG 8 - AWG 6 (Motor-/Bremswiderstand)
- Schraubklemme, Klemmkapazität: 10-16 mm², AWG 8 - AWG 6 (Stromversorgung)
- [M] 拧紧力矩：
- 0,5 Nm, 4,4 lb/ft (Regelung)
- 1,2 Nm, 10,6 lb/ft (Motor-/Bremswiderstand)
- 1,2 Nm, 10,6 lb/ft (Stromversorgung)
- [M] 拧紧力矩：
- 0,5 Nm, 4,4 lb/ft (Regelung)
- 1,2 Nm, 10,6 lb/ft (Motor-/Bremswiderstand)
- 1,2 Nm, 10,6 lb/ft (Stromversorgung)
- 供给：
- Interne Versorgung für Sollwertpotentiometer (1 bis 10 kOhm): 10,5 V DC +/-5 %, <10 mA, Schutztyp: Überlast- und Kurzschlussschutz
- 供给：
- Interne Versorgung für Sollwertpotentiometer (1 bis 10 kOhm): 10,5 V DC +/-5 %, <10 mA, Schutztyp: Überlast- und Kurzschlussschutz
- 模拟输入数量：
- 3
- 模拟输入数量：
- 3
- 信使：
- AI1 Spannung: 0 - 10 V DC, Impedanz: 30000 Ohm, Auflösung 10 Bit
- AI2 bipolare Differenzspannung: +/- 10 V DC, Impedanz: 30000 Ohm, Auflösung 10 Bit
- AI3 Strom: 0-20mA (o, 4-20mA, x-20mA, 20-xmA o, andere Einstellungen per Konfiguration), Impedanz: 250 Ohm, Auflösung 10 Bit
- 信使：
- AI1 Spannung: 0 - 10 V DC, Impedanz: 30000 Ohm, Auflösung 10 Bit
- AI2 bipolare Differenzspannung: +/- 10 V DC, Impedanz: 30000 Ohm, Auflösung 10 Bit
- AI3 Strom: 0-20mA (o, 4-20mA, x-20mA, 20-xmA o, andere Einstellungen per Konfiguration), Impedanz: 250 Ohm, Auflösung 10 Bit
- 采样时间：
- 2 ms (AI1, AI2, AI3) - analog Eingänge
- 2 ms (AO1) - analog Eingänge
- 采样时间：
- 2 ms (AI1, AI2, AI3) - analog Eingänge
- 2 ms (AO1) - analog Eingänge
- 响应时间：
- LI1 - LI6 8 ms, Toleranz +/- 0,7 ms für Logik Ausgänge
- R1A, R1B, R1C 2 ms für Relais Ausgänge
- R2A, R2C 2 ms für Relais Ausgänge
- 响应时间：
- LI1 - LI6 8 ms, Toleranz +/- 0,7 ms für Logik Ausgänge
- R1A, R1B, R1C 2 ms für Relais Ausgänge
- R2A, R2C 2 ms für Relais Ausgänge
- 精确：
- +/- 0,2 % (AI1, AI2, AI3) für eine Temperatur von -10 - 60 °C
- +/- 0,5 % (AI1, AI2, AI3) für eine Temperatur von 25 °C
- +/-1 % (AO1) für eine Temperatur von 25 °C
- +/- 2 % (AO1) für eine Temperatur von -10 - 60 °C
- 精确：
- +/- 0,2 % (AI1, AI2, AI3) für eine Temperatur von -10 - 60 °C
- +/- 0,5 % (AI1, AI2, AI3) für eine Temperatur von 25 °C
- +/-1 % (AO1) für eine Temperatur von 25 °C
- +/- 2 % (AO1) für eine Temperatur von -10 - 60 °C
- 线性度误差：
- +/- 0,2 - 0,5 % des Maximalwerts (AI1, AI2, AI3)
- +/- 0,3 % (AO1)
- 线性度误差：
- +/- 0,2 - 0,5 % des Maximalwerts (AI1, AI2, AI3)
- +/- 0,3 % (AO1)
- 模拟输出数量：
- 1
- 模拟输出数量：
- 1
- 模拟输出类型：
- AO1 softwarekonfigurierbarer Strom 0 - 20 mA, Impedanz: 800 Ohm, Auflösung 10 Bit
- AO1 softwarekonfigurierbare Spannung 0 - 10 V, Impedanz: 470 Ohm, Auflösung 10 Bit
- 模拟输出类型：
- AO1 softwarekonfigurierbarer Strom 0 - 20 mA, Impedanz: 800 Ohm, Auflösung 10 Bit
- AO1 softwarekonfigurierbare Spannung 0 - 10 V, Impedanz: 470 Ohm, Auflösung 10 Bit
- 离散输出数：
- 3
- 离散输出数：
- 3
- 数字输出：
- Konfigurierbare Relaislogik: (R1A, R1B, R1C) Schließer/Öffner - 100000 Zyklen
- Konfigurierbare Relaislogik: (R2A, R2B) Schließer (S) - 100000 Zyklen
- Logik: (LO)
- 数字输出：
- Konfigurierbare Relaislogik: (R1A, R1B, R1C) Schließer/Öffner - 100000 Zyklen
- Konfigurierbare Relaislogik: (R2A, R2B) Schließer (S) - 100000 Zyklen
- Logik: (LO)
- 最小开关电流：
- 5 mA bei 24 V DC für konfigurierbare Relaislogik
- 最小开关电流：
- 5 mA bei 24 V DC für konfigurierbare Relaislogik
- 最大开关电流：
- R1: 3 A bei 250 V AC ohmsch Belastung, cos phi = 1
- R1: 4 A bei 30 V DC ohmsch Belastung, cos phi = 1
- R1, R2: 2 A bei 250 V AC induktiv Belastung, cos phi = 0,4
- R1, R2: 2 A bei 30 V DC induktiv Belastung, cos phi = 0,4
- R2: 5 A bei 250 V AC ohmsch Belastung, cos phi = 1
- R2: 5 A bei 30 V DC ohmsch Belastung, cos phi = 1
- 最大开关电流：
- R1: 3 A bei 250 V AC ohmsch Belastung, cos phi = 1
- R1: 4 A bei 30 V DC ohmsch Belastung, cos phi = 1
- R1, R2: 2 A bei 250 V AC induktiv Belastung, cos phi = 0,4
- R1, R2: 2 A bei 30 V DC induktiv Belastung, cos phi = 0,4
- R2: 5 A bei 250 V AC ohmsch Belastung, cos phi = 1
- R2: 5 A bei 30 V DC ohmsch Belastung, cos phi = 1
- 离散输入数：
- 7
- 离散输入数：
- 7
- 数字输入：
- Programmierbar (Sink/Source) (LI1 - LI4)24 - 30 V DC, mit Level 1 SPS
- Programmierbar als Pulseingang (20 kpps) (LI5)24 - 30 V DC, mit Level 1 SPS
- Über Schalter konfigurierbarer PTC-Fühler (LI6)24 - 30 V DC
- Safe Torque Off (sicher abgeschaltetes Drehmoment) (STO)24 - 30 V DC - 1500 Ohm
- 数字输入：
- Programmierbar (Sink/Source) (LI1 - LI4)24 - 30 V DC, mit Level 1 SPS
- Programmierbar als Pulseingang (20 kpps) (LI5)24 - 30 V DC, mit Level 1 SPS
- Über Schalter konfigurierbarer PTC-Fühler (LI6)24 - 30 V DC
- Safe Torque Off (sicher abgeschaltetes Drehmoment) (STO)24 - 30 V DC - 1500 Ohm
- 数字逻辑输入：
- Negative Logik (Sink) (LI1 - LI6), > 19 V (Stellung 0), < 13 V (Stellung 1)
- Positive Logik (Source) (LI1 - LI6), < 5 V (Stellung 0), > 11 V (Stellung 1)
- 数字逻辑输入：
- Negative Logik (Sink) (LI1 - LI6), > 19 V (Stellung 0), < 13 V (Stellung 1)
- Positive Logik (Source) (LI1 - LI6), < 5 V (Stellung 0), > 11 V (Stellung 1)
- 高坡道和出口坡道：
- CUS
- Anpassung der Auslauframpe
- Linear
- Auslauframpe mit automatischem Stopp über DC-Bremsung
- S
- Rampenumschaltung
- U
- 高坡道和出口坡道：
- CUS
- Anpassung der Auslauframpe
- Linear
- Auslauframpe mit automatischem Stopp über DC-Bremsung
- S
- Rampenumschaltung
- U
- 制动器停止：
- Durch Gleichstromeinspeisung
- 制动器停止：
- Durch Gleichstromeinspeisung
- 保护功能：
- Netzphasenunterbrechung: Antrieb
- Überstromschutz zwischen Ausgangsphasen und Erde: Antrieb
- Überhitzungsschutz: Antrieb
- Kurzschlussschutz zwischen Motorphasen: Antrieb
- Thermischer Schutz: Antrieb
- 保护功能：
- Netzphasenunterbrechung: Antrieb
- Überstromschutz zwischen Ausgangsphasen und Erde: Antrieb
- Überhitzungsschutz: Antrieb
- Kurzschlussschutz zwischen Motorphasen: Antrieb
- Thermischer Schutz: Antrieb
- 通信协议：
- CANopen
- Modbus
- 通信协议：
- CANopen
- Modbus
- 插头类型：
- 1 RJ45 (an der Vorderseite) für Modbus/CANopen
- 插头类型：
- 1 RJ45 (an der Vorderseite) für Modbus/CANopen
- 物理接口：
- 2-Draht- RS 485 für Modbus
- 物理接口：
- 2-Draht- RS 485 für Modbus
- 传输框架：
- RTU für Modbus
- 传输框架：
- RTU für Modbus
- 极化类型：
- Keine Impedanz für Modbus
- 极化类型：
- Keine Impedanz für Modbus
- 地址数量：
- 1…127 für CANopen
- 1…247 für Modbus
- 地址数量：
- 1…127 für CANopen
- 1…247 für Modbus
- 访问方法：
- Slave CANopen
- 访问方法：
- Slave CANopen
- 电磁兼容性：
- 1,2/50 μs - 8/20 μs Störfestigkeitsprüfung, Level 3 entspricht IEC 61000-4-5
- Leitungsgebundene HF-Störfestigkeitsprüfung, Level 3 entspricht IEC 61000-4-6
- Elektrische Funkentstörfestigkeitsprüfung, Stufe 4 entspricht IEC 61000-4-4
- Störfestigkeitsprüfung bei elektrostatischer Entladung, Level 3 entspricht IEC 61000-4-2
- Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder, Level 3 entspricht IEC 61000-4-3
- Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen entspricht IEC 61000-4-11
- 电磁兼容性：
- 1,2/50 μs - 8/20 μs Störfestigkeitsprüfung, Level 3 entspricht IEC 61000-4-5
- Leitungsgebundene HF-Störfestigkeitsprüfung, Level 3 entspricht IEC 61000-4-6
- Elektrische Funkentstörfestigkeitsprüfung, Stufe 4 entspricht IEC 61000-4-4
- Störfestigkeitsprüfung bei elektrostatischer Entladung, Level 3 entspricht IEC 61000-4-2
- Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder, Level 3 entspricht IEC 61000-4-3
- Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen entspricht IEC 61000-4-11
- 宽度：
- 180 mm
- 宽度：
- 180 mm
- 身高：
- 404 mm
- 身高：
- 404 mm
- 深度：
- 232 mm
- 深度：
- 232 mm
- 产品重量：
- 8,7 kg
- 产品重量：
- 8,7 kg
- 选项卡：
- Kommunikationskarte für CANopen Daisy Chain
- Kommunikationskarte für CANopen Open Style
- Kommunikationskarte für DeviceNet
- Kommunikationskarte für EtherNet/IP
- Kommunikationskarte für Profibus DP V1
- 选项卡：
- Kommunikationskarte für CANopen Daisy Chain
- Kommunikationskarte für CANopen Open Style
- Kommunikationskarte für DeviceNet
- Kommunikationskarte für EtherNet/IP
- Kommunikationskarte für Profibus DP V1
- 功能：
- Mittel
- 功能：
- Mittel
- 特殊应用：
- Andere Anwendungen
- 特殊应用：
- Andere Anwendungen
ATV32HD11N4装配
- 标准：
- EN/IEC 61800-3
- EN/IEC 61800-5-1
- EN 55011 Klasse A Gruppe 1
- EN 61800-3 Umgebungen 1 Klasse C2
- EN 61800-3 Umgebungen 2 Klasse C3
- 标准：
- EN/IEC 61800-3
- EN/IEC 61800-5-1
- EN 55011 Klasse A Gruppe 1
- EN 61800-3 Umgebungen 1 Klasse C2
- EN 61800-3 Umgebungen 2 Klasse C3
- 产品认证：
- CSA
- GOST
- UL
- C-Tick
- NOM 117
- 产品认证：
- CSA
- GOST
- UL
- C-Tick
- NOM 117
- 标记：
- CE
- 标记：
- CE
- 污染程度：
- 2 entspricht EN/IEC 61800-5-1
- 污染程度：
- 2 entspricht EN/IEC 61800-5-1
- 保护等级（IP）：
- IP20 entspricht EN/IEC 61800-5-1
- 保护等级（IP）：
- IP20 entspricht EN/IEC 61800-5-1
- 抗振动性：
- 1 gn (f = 13…200 Hz) entspricht EN/IEC 60068-2-6
- 1,5 mm Spitze zu Spitze (f = 3…13 Hz) entspricht EN/IEC 60068-2-6
- 抗振动性：
- 1 gn (f = 13…200 Hz) entspricht EN/IEC 60068-2-6
- 1,5 mm Spitze zu Spitze (f = 3…13 Hz) entspricht EN/IEC 60068-2-6
- 抗冲击性：
- 15 gn für 11 ms entspricht EN/IEC 60068-2-27
- 抗冲击性：
- 15 gn für 11 ms entspricht EN/IEC 60068-2-27
- 相对湿度：
- 5…95 % Betauung nicht zulässig entspricht IEC 60068-2-3
- 5…95 % ohne Tropfwasser entspricht IEC 60068-2-3
- 相对湿度：
- 5…95 % Betauung nicht zulässig entspricht IEC 60068-2-3
- 5…95 % ohne Tropfwasser entspricht IEC 60068-2-3
- 工作环境温度：
- -10…50 °C ohne Leistungsminderung
- 50…60 °C mit Leistungsminderungsfaktor
- 工作环境温度：
- -10…50 °C ohne Leistungsminderung
- 50…60 °C mit Leistungsminderungsfaktor
- 储存环境温度：
- -25…70 °C
- 储存环境温度：
- -25…70 °C
- 工作高度：
- <= 1.000 m ohne Leistungsminderung
- 1000 - 3000 m mit Strom Deklassierung von 1% pro 100 m
- 工作高度：
- <= 1.000 m ohne Leistungsminderung
- 1000 - 3000 m mit Strom Deklassierung von 1% pro 100 m
- 操作位置：
- Senkrecht +/- 10 Grad
- 操作位置：
- Senkrecht +/- 10 Grad
ATV32HD11N4装配
- 标准：
- EN/IEC 61800-3
- EN/IEC 61800-5-1
- EN 55011 Klasse A Gruppe 1
- EN 61800-3 Umgebungen 1 Klasse C2
- EN 61800-3 Umgebungen 2 Klasse C3
- 标准：
- EN/IEC 61800-3
- EN/IEC 61800-5-1
- EN 55011 Klasse A Gruppe 1
- EN 61800-3 Umgebungen 1 Klasse C2
- EN 61800-3 Umgebungen 2 Klasse C3
- 产品认证：
- CSA
- GOST
- UL
- C-Tick
- NOM 117
- 产品认证：
- CSA
- GOST
- UL
- C-Tick
- NOM 117
- 标记：
- CE
- 标记：
- CE
- 污染程度：
- 2 entspricht EN/IEC 61800-5-1
- 污染程度：
- 2 entspricht EN/IEC 61800-5-1
- 保护等级（IP）：
- IP20 entspricht EN/IEC 61800-5-1
- 保护等级（IP）：
- IP20 entspricht EN/IEC 61800-5-1
- 抗振动性：
- 1 gn (f = 13…200 Hz) entspricht EN/IEC 60068-2-6
- 1,5 mm Spitze zu Spitze (f = 3…13 Hz) entspricht EN/IEC 60068-2-6
- 抗振动性：
- 1 gn (f = 13…200 Hz) entspricht EN/IEC 60068-2-6
- 1,5 mm Spitze zu Spitze (f = 3…13 Hz) entspricht EN/IEC 60068-2-6
- 抗冲击性：
- 15 gn für 11 ms entspricht EN/IEC 60068-2-27
- 抗冲击性：
- 15 gn für 11 ms entspricht EN/IEC 60068-2-27
- 相对湿度：
- 5…95 % Betauung nicht zulässig entspricht IEC 60068-2-3
- 5…95 % ohne Tropfwasser entspricht IEC 60068-2-3
- 相对湿度：
- 5…95 % Betauung nicht zulässig entspricht IEC 60068-2-3
- 5…95 % ohne Tropfwasser entspricht IEC 60068-2-3
- 工作环境温度：
- -10…50 °C ohne Leistungsminderung
- 50…60 °C mit Leistungsminderungsfaktor
- 工作环境温度：
- -10…50 °C ohne Leistungsminderung
- 50…60 °C mit Leistungsminderungsfaktor
- 储存环境温度：
- -25…70 °C
- 储存环境温度：
- -25…70 °C
- 工作高度：
- <= 1.000 m ohne Leistungsminderung
- 1000 - 3000 m mit Strom Deklassierung von 1% pro 100 m
- 工作高度：
- <= 1.000 m ohne Leistungsminderung
- 1000 - 3000 m mit Strom Deklassierung von 1% pro 100 m
- 操作位置：
- Senkrecht +/- 10 Grad
- 操作位置：
- Senkrecht +/- 10 Grad
ATV32HD11N4合同担保
- 保证：
- 18 months
- 保证：
- 18 months
ATV32HD11N4合同担保
- 保证：
- 18 months
- 保证：
- 18 months
