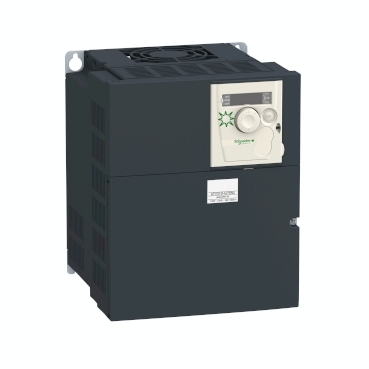

ATV312HU55N4412
ATV312HU55N4412基本信息
型号: ATV312HU55N4412
变频器ATV312，5.5 kW，15 kVA，232 W，380-500 V，三相电源
ATV312HU55N4412基本属性
净重：6.500 KG
长度：172 mm
宽度：180 mm
高度：232 mm
ATV312HU55N4412主要特点
- 系列：
- Altivar 312 Solar
- 系列：
- Altivar 312 Solar
- 产品或组件类型：
- Antrieb mit variabler Geschwindigkeit
- 产品或组件类型：
- Antrieb mit variabler Geschwindigkeit
- 产品标识：
- Asynchronmotoren
- 产品标识：
- Asynchronmotoren
- 产品特定应用：
- Pumpenstation mit Photovoltaik-Reihen
- 产品特定应用：
- Pumpenstation mit Photovoltaik-Reihen
- 施工方法：
- Mit Kühlkörper
- 施工方法：
- Mit Kühlkörper
- 设备的简短描述：
- ATV312
- 设备的简短描述：
- ATV312
ATV312HU55N4412主要特点
- 系列：
- Altivar 312 Solar
- 系列：
- Altivar 312 Solar
- 产品或组件类型：
- Antrieb mit variabler Geschwindigkeit
- 产品或组件类型：
- Antrieb mit variabler Geschwindigkeit
- 产品标识：
- Asynchronmotoren
- 产品标识：
- Asynchronmotoren
- 产品特定应用：
- Pumpenstation mit Photovoltaik-Reihen
- 产品特定应用：
- Pumpenstation mit Photovoltaik-Reihen
- 施工方法：
- Mit Kühlkörper
- 施工方法：
- Mit Kühlkörper
- 设备的简短描述：
- ATV312
- 设备的简短描述：
- ATV312
ATV312HU55N4412其他功能
- 发动机功率（kW）：
- 5,5 kW
- 发动机功率（kW）：
- 5,5 kW
- 发动机功率（HP）：
- 7,5 hp
- 发动机功率（HP）：
- 7,5 hp
- 额定工作电压[U，nom]：
- 380 - 500 V - 5 - 5 %
- 额定工作电压[U，nom]：
- 380 - 500 V - 5 - 5 %
- 电源电压限制：
- 323…550 V
- 电源电压限制：
- 323…550 V
- 电源频率：
- 50 - 60 Hz - 5 - 5 %
- 电源频率：
- 50 - 60 Hz - 5 - 5 %
- 网络频率：
- 47,5 - 63 Hz
- 网络频率：
- 47,5 - 63 Hz
- 网络相位数：
- 3 Phasen
- 网络相位数：
- 3 Phasen
- 电源：
- 16,5 A bei 500 V
- 21,9 A bei 380 V, Isc = 1 kA
- 电源：
- 16,5 A bei 500 V
- 21,9 A bei 380 V, Isc = 1 kA
- EMC过滤器：
- Integriert
- EMC过滤器：
- Integriert
- 假表演：
- 15 kVA
- 假表演：
- 15 kVA
- 短路电流I：
- 1 kA
- 短路电流I：
- 1 kA
- 输出设计电流：
- 14,3 A bei 4 kHz
- 输出设计电流：
- 14,3 A bei 4 kHz
- 最大峰值电流：
- 21,5 A für 60 s
- 最大峰值电流：
- 21,5 A für 60 s
- 功率损耗（W）：
- 232 W bei Nennlast
- 功率损耗（W）：
- 232 W bei Nennlast
- 输出频率：
- 0,5…500 Hz
- 输出频率：
- 0,5…500 Hz
- 设计时钟频率：
- 4 kHz
- 设计时钟频率：
- 4 kHz
- 时钟频率：
- 2 - 16 kHz einstellbar
- 时钟频率：
- 2 - 16 kHz einstellbar
- 速度范围：
- 1…50
- 速度范围：
- 1…50
- 短期过载力矩：
- 150…170 % des Motor Bemessungsmoment
- 短期过载力矩：
- 150…170 % des Motor Bemessungsmoment
- 制动力矩：
- <= 150 % während 60 s mit Bremswiderstand
- 100 % mit Bremswiderstand, stufenlos einstellbar
- 150 % ohne Bremswiderstand
- 制动力矩：
- <= 150 % während 60 s mit Bremswiderstand
- 100 % mit Bremswiderstand, stufenlos einstellbar
- 150 % ohne Bremswiderstand
- 电机控制类型异步电机：
- Werkseinstellung: Energiesparmodus
- 电机控制类型异步电机：
- Werkseinstellung: Energiesparmodus
- 控制回路：
- PI-Frequenzregler
- 控制回路：
- PI-Frequenzregler
- 打滑补偿发动机：
- Deaktivierbar
- Automatisch, unabhängig von der Last
- Einstellbar
- 打滑补偿发动机：
- Deaktivierbar
- Automatisch, unabhängig von der Last
- Einstellbar
- 输出电压：
- <= Versorgungsspannung
- 输出电压：
- <= Versorgungsspannung
- 电气连接：
- Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1 - LI6 Terminal 2,5 mm² AWG 14
- L1, L2, L3, U, V, W, PA, PB, PA/+, PC/- Terminal 2,5 mm² AWG 14
- 电气连接：
- Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1 - LI6 Terminal 2,5 mm² AWG 14
- L1, L2, L3, U, V, W, PA, PB, PA/+, PC/- Terminal 2,5 mm² AWG 14
- 拧紧力矩：
- Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1 - LI6: 0,6 Nm
- L1, L2, L3, U, V, W, PA, PB, PA/+, PC/-: 0,8 Nm
- 拧紧力矩：
- Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1 - LI6: 0,6 Nm
- L1, L2, L3, U, V, W, PA, PB, PA/+, PC/-: 0,8 Nm
- 隔离：
- Elektrisch, zwischen Leistungs- und Steuerungsteil
- 隔离：
- Elektrisch, zwischen Leistungs- und Steuerungsteil
- 供给：
- Interne Versorgung für Logikeingänge bei 19 - 30 V, <100 A, Schutztyp: Überlast- und Kurzschlussschutz
- Interne Versorgung für Referenzpotentiometer (2,2 bis 10 kOhm) bei 10 - 10,8 V, <10 A, Schutztyp: Überlast- und Kurzschlussschutz
- 供给：
- Interne Versorgung für Logikeingänge bei 19 - 30 V, <100 A, Schutztyp: Überlast- und Kurzschlussschutz
- Interne Versorgung für Referenzpotentiometer (2,2 bis 10 kOhm) bei 10 - 10,8 V, <10 A, Schutztyp: Überlast- und Kurzschlussschutz
- 模拟输入数量：
- 3
- 模拟输入数量：
- 3
- 信使：
- AI1 Einstellbar auf Spannungspegel 0 - 10 V, Eingangsspannung 30 V max., Impedanz: 30000 Ohm
- AI2 Einstellbar auf Spannungspegel +/- 10 V, Eingangsspannung 30 V max., Impedanz: 30000 Ohm
- AI3 Einstellbar auf Strompegel 0 - 20 mA, Impedanz: 250 Ohm
- 信使：
- AI1 Einstellbar auf Spannungspegel 0 - 10 V, Eingangsspannung 30 V max., Impedanz: 30000 Ohm
- AI2 Einstellbar auf Spannungspegel +/- 10 V, Eingangsspannung 30 V max., Impedanz: 30000 Ohm
- AI3 Einstellbar auf Strompegel 0 - 20 mA, Impedanz: 250 Ohm
- 采样时间：
- AI1, AI2, AI3: 8 ms analog
- LI1 - LI6: 4 ms Digitaleingänge
- 采样时间：
- AI1, AI2, AI3: 8 ms analog
- LI1 - LI6: 4 ms Digitaleingänge
- 响应时间：
- AOV, AOC 8 ms für Analogausgänge
- R1A, R1B, R1C, R2A, R2B 8 ms für Digitalausgänge
- 响应时间：
- AOV, AOC 8 ms für Analogausgänge
- R1A, R1B, R1C, R2A, R2B 8 ms für Digitalausgänge
- 线性度误差：
- +/- 0,2 % für Ausgänge
- 线性度误差：
- +/- 0,2 % für Ausgänge
- 模拟输出数量：
- 2
- 模拟输出数量：
- 2
- 模拟输出类型：
- AOC Einstellbar auf Strompegel: 0 - 20 mA, Impedanz: 800 Ohm, Auflösung: 8 bits
- AOV Einstellbar auf Spannungspegel: 0 - 10 V, Impedanz: 470 Ohm, Auflösung: 8 bits
- 模拟输出类型：
- AOC Einstellbar auf Strompegel: 0 - 20 mA, Impedanz: 800 Ohm, Auflösung: 8 bits
- AOV Einstellbar auf Spannungspegel: 0 - 10 V, Impedanz: 470 Ohm, Auflösung: 8 bits
- 数字逻辑输入：
- Logischer Eingang, nicht verdrahtet (LI1 - LI4), < 13 V (Stellung 1)
- Negative Logik (Quelle) (LI1 - LI6), > 19 V (Stellung 0)
- Positive Logik (Source) (LI1 - LI6), < 5 V (Stellung 0), > 11 V (Stellung 1)
- 数字逻辑输入：
- Logischer Eingang, nicht verdrahtet (LI1 - LI4), < 13 V (Stellung 1)
- Negative Logik (Quelle) (LI1 - LI6), > 19 V (Stellung 0)
- Positive Logik (Source) (LI1 - LI6), < 5 V (Stellung 0), > 11 V (Stellung 1)
- 离散输出数：
- 2
- 离散输出数：
- 2
- 数字输出：
- Konfigurierbare Relaislogik: (R1A, R1B, R1C) 1 S + 1 Ö - 100000 Zyklen
- Konfigurierbare Relaislogik: (R2A, R2B) Öffner (Ö) - 100000 Zyklen
- 数字输出：
- Konfigurierbare Relaislogik: (R1A, R1B, R1C) 1 S + 1 Ö - 100000 Zyklen
- Konfigurierbare Relaislogik: (R2A, R2B) Öffner (Ö) - 100000 Zyklen
- 最小开关电流：
- R1-R2 10 mA bei 5 V DC
- 最小开关电流：
- R1-R2 10 mA bei 5 V DC
- 最大开关电流：
- 2 A bei 250 V AC auf induktiv Belastung - cos phi = 0,4 - L/R = 7 ms (R1-R2)
- 2 A bei 30 V DC auf induktiv Belastung - cos phi = 0,4 - L/R = 7 ms (R1-R2)
- 5 A bei 250 V AC auf ohmsch Belastung - cos phi = 1 - L/R = 0 ms (R1-R2)
- 5 A bei 30 V DC auf ohmsch Belastung - cos phi = 1 - L/R = 0 ms (R1-R2)
- 最大开关电流：
- 2 A bei 250 V AC auf induktiv Belastung - cos phi = 0,4 - L/R = 7 ms (R1-R2)
- 2 A bei 30 V DC auf induktiv Belastung - cos phi = 0,4 - L/R = 7 ms (R1-R2)
- 5 A bei 250 V AC auf ohmsch Belastung - cos phi = 1 - L/R = 0 ms (R1-R2)
- 5 A bei 30 V DC auf ohmsch Belastung - cos phi = 1 - L/R = 0 ms (R1-R2)
- 离散输入数：
- 6
- 离散输入数：
- 6
- 数字输入：
- (LI1 - LI6) programmierbar bei 24 V, 0…100 mA für PLC, Impedanz: 3.500 Ohm
- 数字输入：
- (LI1 - LI6) programmierbar bei 24 V, 0…100 mA für PLC, Impedanz: 3.500 Ohm
- 高坡道和出口坡道：
- Linear getrennt einstellbar von 0,1-999,9 ss
- S, U oder benutzerdefiniert
- 高坡道和出口坡道：
- Linear getrennt einstellbar von 0,1-999,9 ss
- S, U oder benutzerdefiniert
- 制动器停止：
- Durch Gleichstromeinspeisung
- 制动器停止：
- Durch Gleichstromeinspeisung
- 保护功能：
- Netzphasenunterbrechung: Antrieb
- Sicherungsstromkreise für Überspannungs- und Unterspannungs-Leitungsversorgung: Antrieb
- Sicherheitsfunkt. für Leitungsversorgung mit Phasenverlust, 3-phasige Versorgung: Antrieb
- Motor-Phasenunterbrecher: Antrieb
- Überstrom zwischen Ausgangsphasen und Erde (nur beim Einschalten): Antrieb
- Überhitzungsschutz: Antrieb
- Kurzschlussschutz zwischen Motorphasen: Antrieb
- Thermischer Schutz: Motor
- 保护功能：
- Netzphasenunterbrechung: Antrieb
- Sicherungsstromkreise für Überspannungs- und Unterspannungs-Leitungsversorgung: Antrieb
- Sicherheitsfunkt. für Leitungsversorgung mit Phasenverlust, 3-phasige Versorgung: Antrieb
- Motor-Phasenunterbrecher: Antrieb
- Überstrom zwischen Ausgangsphasen und Erde (nur beim Einschalten): Antrieb
- Überhitzungsschutz: Antrieb
- Kurzschlussschutz zwischen Motorphasen: Antrieb
- Thermischer Schutz: Motor
- 耐张性：
- 2410 V DC zwischen Erd- und Leistungsanschlüssen
- 3400 V AC zwischen Steuer- und Leistungsanschlüssen
- 耐张性：
- 2410 V DC zwischen Erd- und Leistungsanschlüssen
- 3400 V AC zwischen Steuer- und Leistungsanschlüssen
- 绝缘电阻：
- >= 500 MOhm 500 V DC für 1 Minute
- 绝缘电阻：
- >= 500 MOhm 500 V DC für 1 Minute
- 本地信号：
- 1 LED (rot) für Antriebsspannung
- Vier 7-Segment-Anzeigen für CANopen Bus-Status
- 本地信号：
- 1 LED (rot) für Antriebsspannung
- Vier 7-Segment-Anzeigen für CANopen Bus-Status
- 时间常数：
- 5 ms für Referenzänderung
- 时间常数：
- 5 ms für Referenzänderung
- 频率分辨率：
- Analog-Eingang: 0,1 - 100 Hz
- Anzeigeeinheit: 0,1 Hz
- 频率分辨率：
- Analog-Eingang: 0,1 - 100 Hz
- Anzeigeeinheit: 0,1 Hz
- 通信协议：
- CANopen
- Modbus
- 通信协议：
- CANopen
- Modbus
- 插头类型：
- 1 RJ45 für Modbus/CANopen
- 插头类型：
- 1 RJ45 für Modbus/CANopen
- 物理接口：
- RS 485 serielle Multidrop-Verbindung
- 物理接口：
- RS 485 serielle Multidrop-Verbindung
- 传输框架：
- RTU
- 传输框架：
- RTU
- 变速箱速度：
- 10,20,50,125,250,500kbps/1Mbps für CANopen
- 4800, 9600 or 19200 bps für Modbus
- 变速箱速度：
- 10,20,50,125,250,500kbps/1Mbps für CANopen
- 4800, 9600 or 19200 bps für Modbus
- 地址数量：
- 1…127 für CANopen
- 1…247 für Modbus
- 地址数量：
- 1…127 für CANopen
- 1…247 für Modbus
- 驱动器数量：
- 127 für CANopen
- 31 für Modbus
- 驱动器数量：
- 127 für CANopen
- 31 für Modbus
- 电磁兼容性：
- 1,2/50 μs - 8/20 μs Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-5
- Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht IEC 61000-4-4
- Störfestigkeitsprüfung bei elektrostatischer Entladung Level 3 entspricht IEC 61000-4-2
- Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder Level 3 entspricht IEC 61000-4-3
- 电磁兼容性：
- 1,2/50 μs - 8/20 μs Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-5
- Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht IEC 61000-4-4
- Störfestigkeitsprüfung bei elektrostatischer Entladung Level 3 entspricht IEC 61000-4-2
- Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder Level 3 entspricht IEC 61000-4-3
- 标准：
- IEC 61800-3
- IEC 61800-5-1
- 标准：
- IEC 61800-3
- IEC 61800-5-1
- 标记：
- CE
- 标记：
- CE
- 身高：
- 232 mm
- 身高：
- 232 mm
- 宽度：
- 180 mm
- 宽度：
- 180 mm
- 深度：
- 172 mm
- 深度：
- 172 mm
- 产品重量：
- 6,5 kg
- 产品重量：
- 6,5 kg
- 选项卡：
- Kommunikationskarte für CANopen Daisy Chain
- Kommunikationskarte für DeviceNet
- Kommunikationskarte für Fipio
- Kommunikationskarte für Modbus TCP
- Kommunikationskarte für Profibus-DP
- 选项卡：
- Kommunikationskarte für CANopen Daisy Chain
- Kommunikationskarte für DeviceNet
- Kommunikationskarte für Fipio
- Kommunikationskarte für Modbus TCP
- Kommunikationskarte für Profibus-DP
ATV312HU55N4412其他功能
- 发动机功率（kW）：
- 5,5 kW
- 发动机功率（kW）：
- 5,5 kW
- 发动机功率（HP）：
- 7,5 hp
- 发动机功率（HP）：
- 7,5 hp
- 额定工作电压[U，nom]：
- 380 - 500 V - 5 - 5 %
- 额定工作电压[U，nom]：
- 380 - 500 V - 5 - 5 %
- 电源电压限制：
- 323…550 V
- 电源电压限制：
- 323…550 V
- 电源频率：
- 50 - 60 Hz - 5 - 5 %
- 电源频率：
- 50 - 60 Hz - 5 - 5 %
- 网络频率：
- 47,5 - 63 Hz
- 网络频率：
- 47,5 - 63 Hz
- 网络相位数：
- 3 Phasen
- 网络相位数：
- 3 Phasen
- 电源：
- 16,5 A bei 500 V
- 21,9 A bei 380 V, Isc = 1 kA
- 电源：
- 16,5 A bei 500 V
- 21,9 A bei 380 V, Isc = 1 kA
- EMC过滤器：
- Integriert
- EMC过滤器：
- Integriert
- 假表演：
- 15 kVA
- 假表演：
- 15 kVA
- 短路电流I：
- 1 kA
- 短路电流I：
- 1 kA
- 输出设计电流：
- 14,3 A bei 4 kHz
- 输出设计电流：
- 14,3 A bei 4 kHz
- 最大峰值电流：
- 21,5 A für 60 s
- 最大峰值电流：
- 21,5 A für 60 s
- 功率损耗（W）：
- 232 W bei Nennlast
- 功率损耗（W）：
- 232 W bei Nennlast
- 输出频率：
- 0,5…500 Hz
- 输出频率：
- 0,5…500 Hz
- 设计时钟频率：
- 4 kHz
- 设计时钟频率：
- 4 kHz
- 时钟频率：
- 2 - 16 kHz einstellbar
- 时钟频率：
- 2 - 16 kHz einstellbar
- 速度范围：
- 1…50
- 速度范围：
- 1…50
- 短期过载力矩：
- 150…170 % des Motor Bemessungsmoment
- 短期过载力矩：
- 150…170 % des Motor Bemessungsmoment
- 制动力矩：
- <= 150 % während 60 s mit Bremswiderstand
- 100 % mit Bremswiderstand, stufenlos einstellbar
- 150 % ohne Bremswiderstand
- 制动力矩：
- <= 150 % während 60 s mit Bremswiderstand
- 100 % mit Bremswiderstand, stufenlos einstellbar
- 150 % ohne Bremswiderstand
- 电机控制类型异步电机：
- Werkseinstellung: Energiesparmodus
- 电机控制类型异步电机：
- Werkseinstellung: Energiesparmodus
- 控制回路：
- PI-Frequenzregler
- 控制回路：
- PI-Frequenzregler
- 打滑补偿发动机：
- Deaktivierbar
- Automatisch, unabhängig von der Last
- Einstellbar
- 打滑补偿发动机：
- Deaktivierbar
- Automatisch, unabhängig von der Last
- Einstellbar
- 输出电压：
- <= Versorgungsspannung
- 输出电压：
- <= Versorgungsspannung
- 电气连接：
- Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1 - LI6 Terminal 2,5 mm² AWG 14
- L1, L2, L3, U, V, W, PA, PB, PA/+, PC/- Terminal 2,5 mm² AWG 14
- 电气连接：
- Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1 - LI6 Terminal 2,5 mm² AWG 14
- L1, L2, L3, U, V, W, PA, PB, PA/+, PC/- Terminal 2,5 mm² AWG 14
- 拧紧力矩：
- Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1 - LI6: 0,6 Nm
- L1, L2, L3, U, V, W, PA, PB, PA/+, PC/-: 0,8 Nm
- 拧紧力矩：
- Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1 - LI6: 0,6 Nm
- L1, L2, L3, U, V, W, PA, PB, PA/+, PC/-: 0,8 Nm
- 隔离：
- Elektrisch, zwischen Leistungs- und Steuerungsteil
- 隔离：
- Elektrisch, zwischen Leistungs- und Steuerungsteil
- 供给：
- Interne Versorgung für Logikeingänge bei 19 - 30 V, <100 A, Schutztyp: Überlast- und Kurzschlussschutz
- Interne Versorgung für Referenzpotentiometer (2,2 bis 10 kOhm) bei 10 - 10,8 V, <10 A, Schutztyp: Überlast- und Kurzschlussschutz
- 供给：
- Interne Versorgung für Logikeingänge bei 19 - 30 V, <100 A, Schutztyp: Überlast- und Kurzschlussschutz
- Interne Versorgung für Referenzpotentiometer (2,2 bis 10 kOhm) bei 10 - 10,8 V, <10 A, Schutztyp: Überlast- und Kurzschlussschutz
- 模拟输入数量：
- 3
- 模拟输入数量：
- 3
- 信使：
- AI1 Einstellbar auf Spannungspegel 0 - 10 V, Eingangsspannung 30 V max., Impedanz: 30000 Ohm
- AI2 Einstellbar auf Spannungspegel +/- 10 V, Eingangsspannung 30 V max., Impedanz: 30000 Ohm
- AI3 Einstellbar auf Strompegel 0 - 20 mA, Impedanz: 250 Ohm
- 信使：
- AI1 Einstellbar auf Spannungspegel 0 - 10 V, Eingangsspannung 30 V max., Impedanz: 30000 Ohm
- AI2 Einstellbar auf Spannungspegel +/- 10 V, Eingangsspannung 30 V max., Impedanz: 30000 Ohm
- AI3 Einstellbar auf Strompegel 0 - 20 mA, Impedanz: 250 Ohm
- 采样时间：
- AI1, AI2, AI3: 8 ms analog
- LI1 - LI6: 4 ms Digitaleingänge
- 采样时间：
- AI1, AI2, AI3: 8 ms analog
- LI1 - LI6: 4 ms Digitaleingänge
- 响应时间：
- AOV, AOC 8 ms für Analogausgänge
- R1A, R1B, R1C, R2A, R2B 8 ms für Digitalausgänge
- 响应时间：
- AOV, AOC 8 ms für Analogausgänge
- R1A, R1B, R1C, R2A, R2B 8 ms für Digitalausgänge
- 线性度误差：
- +/- 0,2 % für Ausgänge
- 线性度误差：
- +/- 0,2 % für Ausgänge
- 模拟输出数量：
- 2
- 模拟输出数量：
- 2
- 模拟输出类型：
- AOC Einstellbar auf Strompegel: 0 - 20 mA, Impedanz: 800 Ohm, Auflösung: 8 bits
- AOV Einstellbar auf Spannungspegel: 0 - 10 V, Impedanz: 470 Ohm, Auflösung: 8 bits
- 模拟输出类型：
- AOC Einstellbar auf Strompegel: 0 - 20 mA, Impedanz: 800 Ohm, Auflösung: 8 bits
- AOV Einstellbar auf Spannungspegel: 0 - 10 V, Impedanz: 470 Ohm, Auflösung: 8 bits
- 数字逻辑输入：
- Logischer Eingang, nicht verdrahtet (LI1 - LI4), < 13 V (Stellung 1)
- Negative Logik (Quelle) (LI1 - LI6), > 19 V (Stellung 0)
- Positive Logik (Source) (LI1 - LI6), < 5 V (Stellung 0), > 11 V (Stellung 1)
- 数字逻辑输入：
- Logischer Eingang, nicht verdrahtet (LI1 - LI4), < 13 V (Stellung 1)
- Negative Logik (Quelle) (LI1 - LI6), > 19 V (Stellung 0)
- Positive Logik (Source) (LI1 - LI6), < 5 V (Stellung 0), > 11 V (Stellung 1)
- 离散输出数：
- 2
- 离散输出数：
- 2
- 数字输出：
- Konfigurierbare Relaislogik: (R1A, R1B, R1C) 1 S + 1 Ö - 100000 Zyklen
- Konfigurierbare Relaislogik: (R2A, R2B) Öffner (Ö) - 100000 Zyklen
- 数字输出：
- Konfigurierbare Relaislogik: (R1A, R1B, R1C) 1 S + 1 Ö - 100000 Zyklen
- Konfigurierbare Relaislogik: (R2A, R2B) Öffner (Ö) - 100000 Zyklen
- 最小开关电流：
- R1-R2 10 mA bei 5 V DC
- 最小开关电流：
- R1-R2 10 mA bei 5 V DC
- 最大开关电流：
- 2 A bei 250 V AC auf induktiv Belastung - cos phi = 0,4 - L/R = 7 ms (R1-R2)
- 2 A bei 30 V DC auf induktiv Belastung - cos phi = 0,4 - L/R = 7 ms (R1-R2)
- 5 A bei 250 V AC auf ohmsch Belastung - cos phi = 1 - L/R = 0 ms (R1-R2)
- 5 A bei 30 V DC auf ohmsch Belastung - cos phi = 1 - L/R = 0 ms (R1-R2)
- 最大开关电流：
- 2 A bei 250 V AC auf induktiv Belastung - cos phi = 0,4 - L/R = 7 ms (R1-R2)
- 2 A bei 30 V DC auf induktiv Belastung - cos phi = 0,4 - L/R = 7 ms (R1-R2)
- 5 A bei 250 V AC auf ohmsch Belastung - cos phi = 1 - L/R = 0 ms (R1-R2)
- 5 A bei 30 V DC auf ohmsch Belastung - cos phi = 1 - L/R = 0 ms (R1-R2)
- 离散输入数：
- 6
- 离散输入数：
- 6
- 数字输入：
- (LI1 - LI6) programmierbar bei 24 V, 0…100 mA für PLC, Impedanz: 3.500 Ohm
- 数字输入：
- (LI1 - LI6) programmierbar bei 24 V, 0…100 mA für PLC, Impedanz: 3.500 Ohm
- 高坡道和出口坡道：
- Linear getrennt einstellbar von 0,1-999,9 ss
- S, U oder benutzerdefiniert
- 高坡道和出口坡道：
- Linear getrennt einstellbar von 0,1-999,9 ss
- S, U oder benutzerdefiniert
- 制动器停止：
- Durch Gleichstromeinspeisung
- 制动器停止：
- Durch Gleichstromeinspeisung
- 保护功能：
- Netzphasenunterbrechung: Antrieb
- Sicherungsstromkreise für Überspannungs- und Unterspannungs-Leitungsversorgung: Antrieb
- Sicherheitsfunkt. für Leitungsversorgung mit Phasenverlust, 3-phasige Versorgung: Antrieb
- Motor-Phasenunterbrecher: Antrieb
- Überstrom zwischen Ausgangsphasen und Erde (nur beim Einschalten): Antrieb
- Überhitzungsschutz: Antrieb
- Kurzschlussschutz zwischen Motorphasen: Antrieb
- Thermischer Schutz: Motor
- 保护功能：
- Netzphasenunterbrechung: Antrieb
- Sicherungsstromkreise für Überspannungs- und Unterspannungs-Leitungsversorgung: Antrieb
- Sicherheitsfunkt. für Leitungsversorgung mit Phasenverlust, 3-phasige Versorgung: Antrieb
- Motor-Phasenunterbrecher: Antrieb
- Überstrom zwischen Ausgangsphasen und Erde (nur beim Einschalten): Antrieb
- Überhitzungsschutz: Antrieb
- Kurzschlussschutz zwischen Motorphasen: Antrieb
- Thermischer Schutz: Motor
- 耐张性：
- 2410 V DC zwischen Erd- und Leistungsanschlüssen
- 3400 V AC zwischen Steuer- und Leistungsanschlüssen
- 耐张性：
- 2410 V DC zwischen Erd- und Leistungsanschlüssen
- 3400 V AC zwischen Steuer- und Leistungsanschlüssen
- 绝缘电阻：
- >= 500 MOhm 500 V DC für 1 Minute
- 绝缘电阻：
- >= 500 MOhm 500 V DC für 1 Minute
- 本地信号：
- 1 LED (rot) für Antriebsspannung
- Vier 7-Segment-Anzeigen für CANopen Bus-Status
- 本地信号：
- 1 LED (rot) für Antriebsspannung
- Vier 7-Segment-Anzeigen für CANopen Bus-Status
- 时间常数：
- 5 ms für Referenzänderung
- 时间常数：
- 5 ms für Referenzänderung
- 频率分辨率：
- Analog-Eingang: 0,1 - 100 Hz
- Anzeigeeinheit: 0,1 Hz
- 频率分辨率：
- Analog-Eingang: 0,1 - 100 Hz
- Anzeigeeinheit: 0,1 Hz
- 通信协议：
- CANopen
- Modbus
- 通信协议：
- CANopen
- Modbus
- 插头类型：
- 1 RJ45 für Modbus/CANopen
- 插头类型：
- 1 RJ45 für Modbus/CANopen
- 物理接口：
- RS 485 serielle Multidrop-Verbindung
- 物理接口：
- RS 485 serielle Multidrop-Verbindung
- 传输框架：
- RTU
- 传输框架：
- RTU
- 变速箱速度：
- 10,20,50,125,250,500kbps/1Mbps für CANopen
- 4800, 9600 or 19200 bps für Modbus
- 变速箱速度：
- 10,20,50,125,250,500kbps/1Mbps für CANopen
- 4800, 9600 or 19200 bps für Modbus
- 地址数量：
- 1…127 für CANopen
- 1…247 für Modbus
- 地址数量：
- 1…127 für CANopen
- 1…247 für Modbus
- 驱动器数量：
- 127 für CANopen
- 31 für Modbus
- 驱动器数量：
- 127 für CANopen
- 31 für Modbus
- 电磁兼容性：
- 1,2/50 μs - 8/20 μs Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-5
- Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht IEC 61000-4-4
- Störfestigkeitsprüfung bei elektrostatischer Entladung Level 3 entspricht IEC 61000-4-2
- Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder Level 3 entspricht IEC 61000-4-3
- 电磁兼容性：
- 1,2/50 μs - 8/20 μs Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-5
- Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht IEC 61000-4-4
- Störfestigkeitsprüfung bei elektrostatischer Entladung Level 3 entspricht IEC 61000-4-2
- Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder Level 3 entspricht IEC 61000-4-3
- 标准：
- IEC 61800-3
- IEC 61800-5-1
- 标准：
- IEC 61800-3
- IEC 61800-5-1
- 标记：
- CE
- 标记：
- CE
- 身高：
- 232 mm
- 身高：
- 232 mm
- 宽度：
- 180 mm
- 宽度：
- 180 mm
- 深度：
- 172 mm
- 深度：
- 172 mm
- 产品重量：
- 6,5 kg
- 产品重量：
- 6,5 kg
- 选项卡：
- Kommunikationskarte für CANopen Daisy Chain
- Kommunikationskarte für DeviceNet
- Kommunikationskarte für Fipio
- Kommunikationskarte für Modbus TCP
- Kommunikationskarte für Profibus-DP
- 选项卡：
- Kommunikationskarte für CANopen Daisy Chain
- Kommunikationskarte für DeviceNet
- Kommunikationskarte für Fipio
- Kommunikationskarte für Modbus TCP
- Kommunikationskarte für Profibus-DP
ATV312HU55N4412装配
- 保护等级（IP）：
- IP20 ohne Deckplatte
- 保护等级（IP）：
- IP20 ohne Deckplatte
- 污染程度：
- 2
- 污染程度：
- 2
- 涂层：
- TC
- 涂层：
- TC
- 抗振动性：
- 1 gn (f= 13…150 Hz) entspricht EN/IEC 60068-2-6
- 1,5 mm (f= 3…13 Hz) entspricht EN/IEC 60068-2-6
- 抗振动性：
- 1 gn (f= 13…150 Hz) entspricht EN/IEC 60068-2-6
- 1,5 mm (f= 3…13 Hz) entspricht EN/IEC 60068-2-6
- 抗冲击性：
- 15 gn für 11 ms entspricht EN/IEC 60068-2-27
- 抗冲击性：
- 15 gn für 11 ms entspricht EN/IEC 60068-2-27
- 相对湿度：
- 5…95 % Betauung nicht zulässig entspricht IEC 60068-2-3
- 5…95 % ohne Tropfwasser entspricht IEC 60068-2-3
- 相对湿度：
- 5…95 % Betauung nicht zulässig entspricht IEC 60068-2-3
- 5…95 % ohne Tropfwasser entspricht IEC 60068-2-3
- 储存环境温度：
- -25…70 °C
- 储存环境温度：
- -25…70 °C
- 工作环境温度：
- -10…50 °C ohne Leistungsminderung (mit Schutzabdeckung auf der Antriebsoberseite)
- -10…60 °C mit Leistungsminderungsfaktor (ohne Schutzabdeckung auf der Antriebsoberseite)
- 工作环境温度：
- -10…50 °C ohne Leistungsminderung (mit Schutzabdeckung auf der Antriebsoberseite)
- -10…60 °C mit Leistungsminderungsfaktor (ohne Schutzabdeckung auf der Antriebsoberseite)
- 工作高度：
- <= 1.000 m ohne Leistungsminderung
- >= 1000 m mit Strom Deklassierung von 1% pro 100 m
- 工作高度：
- <= 1.000 m ohne Leistungsminderung
- >= 1000 m mit Strom Deklassierung von 1% pro 100 m
- 操作位置：
- Senkrecht +/- 10 Grad
- 操作位置：
- Senkrecht +/- 10 Grad
ATV312HU55N4412装配
- 保护等级（IP）：
- IP20 ohne Deckplatte
- 保护等级（IP）：
- IP20 ohne Deckplatte
- 污染程度：
- 2
- 污染程度：
- 2
- 涂层：
- TC
- 涂层：
- TC
- 抗振动性：
- 1 gn (f= 13…150 Hz) entspricht EN/IEC 60068-2-6
- 1,5 mm (f= 3…13 Hz) entspricht EN/IEC 60068-2-6
- 抗振动性：
- 1 gn (f= 13…150 Hz) entspricht EN/IEC 60068-2-6
- 1,5 mm (f= 3…13 Hz) entspricht EN/IEC 60068-2-6
- 抗冲击性：
- 15 gn für 11 ms entspricht EN/IEC 60068-2-27
- 抗冲击性：
- 15 gn für 11 ms entspricht EN/IEC 60068-2-27
- 相对湿度：
- 5…95 % Betauung nicht zulässig entspricht IEC 60068-2-3
- 5…95 % ohne Tropfwasser entspricht IEC 60068-2-3
- 相对湿度：
- 5…95 % Betauung nicht zulässig entspricht IEC 60068-2-3
- 5…95 % ohne Tropfwasser entspricht IEC 60068-2-3
- 储存环境温度：
- -25…70 °C
- 储存环境温度：
- -25…70 °C
- 工作环境温度：
- -10…50 °C ohne Leistungsminderung (mit Schutzabdeckung auf der Antriebsoberseite)
- -10…60 °C mit Leistungsminderungsfaktor (ohne Schutzabdeckung auf der Antriebsoberseite)
- 工作环境温度：
- -10…50 °C ohne Leistungsminderung (mit Schutzabdeckung auf der Antriebsoberseite)
- -10…60 °C mit Leistungsminderungsfaktor (ohne Schutzabdeckung auf der Antriebsoberseite)
- 工作高度：
- <= 1.000 m ohne Leistungsminderung
- >= 1000 m mit Strom Deklassierung von 1% pro 100 m
- 工作高度：
- <= 1.000 m ohne Leistungsminderung
- >= 1000 m mit Strom Deklassierung von 1% pro 100 m
- 操作位置：
- Senkrecht +/- 10 Grad
- 操作位置：
- Senkrecht +/- 10 Grad
ATV312HU55N4412包装单位
- VPE 1类型：
- PCE
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1数量：
- 1
- VPE 1高度：
- 27,0 cm
- VPE 1高度：
- 27,0 cm
- VPE 1宽度：
- 23,5 cm
- VPE 1宽度：
- 23,5 cm
- VPE 1长度：
- 31,0 cm
- VPE 1长度：
- 31,0 cm
- VPE 1重量：
- 6,34 kg
- VPE 1重量：
- 6,34 kg
ATV312HU55N4412包装单位
- VPE 1类型：
- PCE
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1数量：
- 1
- VPE 1高度：
- 27,0 cm
- VPE 1高度：
- 27,0 cm
- VPE 1宽度：
- 23,5 cm
- VPE 1宽度：
- 23,5 cm
- VPE 1长度：
- 31,0 cm
- VPE 1长度：
- 31,0 cm
- VPE 1重量：
- 6,34 kg
- VPE 1重量：
- 6,34 kg
ATV312HU55N4412合同担保
- 保证：
- 18 months
- 保证：
- 18 months
ATV312HU55N4412合同担保
- 保证：
- 18 months
- 保证：
- 18 months
