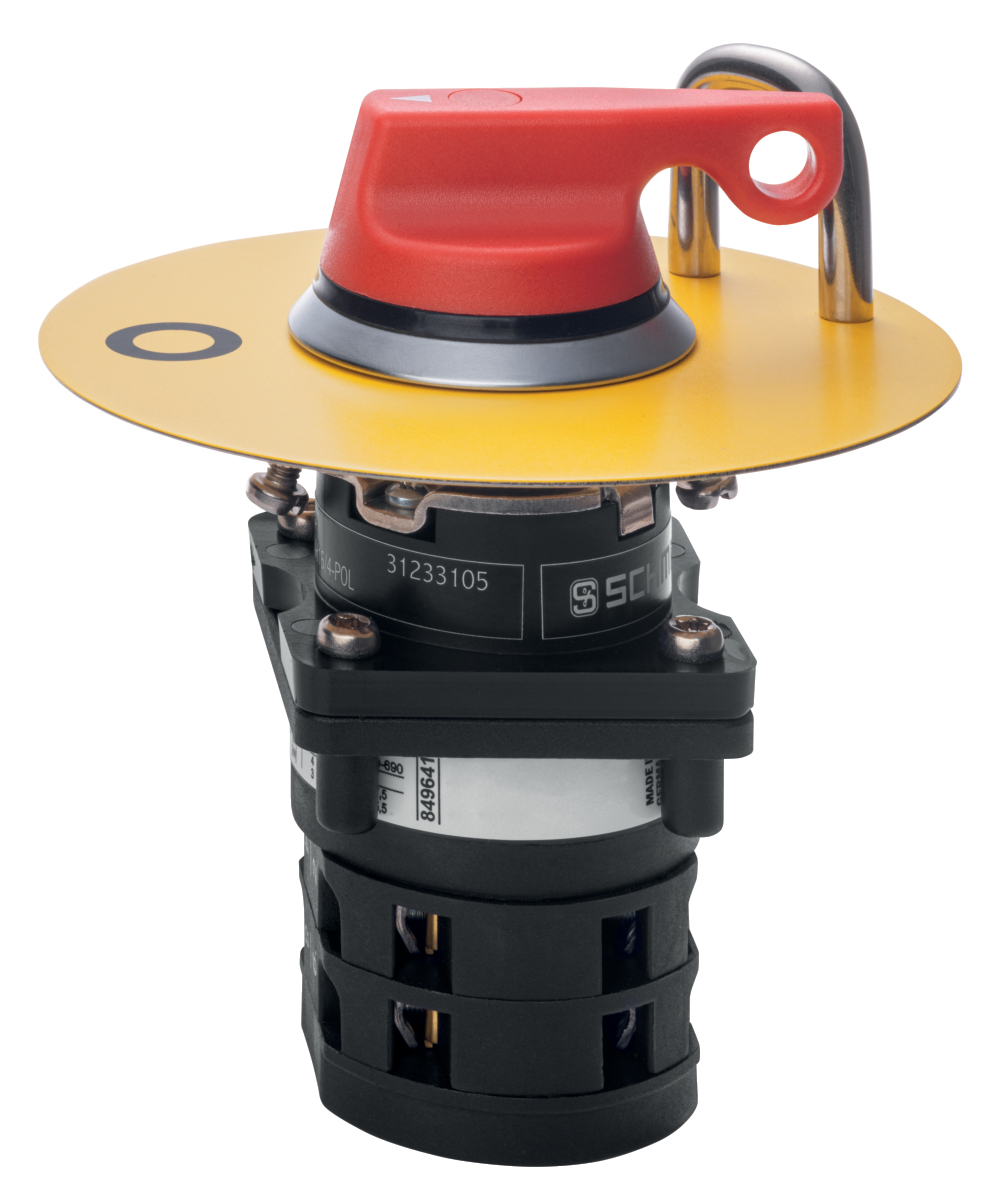

Schmersal NHSNH16/4-POL 103002747原厂跨境代采
Schmersal NHSNH16/4-POL 103002747原厂跨境代采
NHSNH16/4-POL 103002747基本信息

型号: NHSNH16/4-POL

订货号: 103002747

参考面价： 145.00 EUR

  • 主开关16A er63A
  • 卫生设计
  • 防护等级IP69K
  • 安装直径B.222.3 mm
NHSNH16/4-POL 103002747基本属性
净重：0.220 KG
NHSNH16/4-POL 103002747产品资料
产品型号名称：
NHSNH16/4-POL
项目编号（订单编号）：
103002747
EAN（欧洲商品编号）：
4030661426372
eCl@ss编号，版本12.0：
27-37-14-03
eCl@ss编号，11.0版：
27-37-14-03
eCl@ss编号，版本9.0：
27-37-14-03
ETIM编号，7.0版：
EC000216
ETIM编号，版本6.0：
EC000216
NHSNH16/4-POL 103002747产品资料
产品型号名称：
NHSNH16/4-POL
项目编号（订单编号）：
103002747
EAN（欧洲商品编号）：
4030661426372
eCl@ss编号，版本12.0：
27-37-14-03
eCl@ss编号，11.0版：
27-37-14-03
eCl@ss编号，版本9.0：
27-37-14-03
ETIM编号，7.0版：
EC000216
ETIM编号，版本6.0：
EC000216
NHSNH16/4-POL 103002747授权和法规
证书：
Hygiene geprüft
NHSNH16/4-POL 103002747授权和法规
证书：
Hygiene geprüft
NHSNH16/4-POL 103002747一般数据
规则：
  • EN IEC 60947-5-1
  • EN IEC 60204-1
  • DIN EN 1672-2
  • ANSI/UL 60947-1
  • ANSI/UL 60947-4-1A
处决：
Hauptschalter 16A
设计：
Großes Kennzeichnungsschild
安装条件（机械）：
beliebig
插科打诨：
lang
密封类型：
  • Membrane
  • Lippendichtungen
标签材料：
Edelstahl (V4A)
支架材料：
Edelstahl (V4A)
控制面板的材料：
Kunststoff
安装板材料：
Edelstahl (V4A)
前环材料：
ABS, verchromt
控制面板的颜色：
rot
标签的颜色：
gelb
支架的颜色：
silber
接触元件的颜色：
schwarz
前环的颜色：
silber
密封波纹管的颜色：
schwarz
毛重：
220 g
NHSNH16/4-POL 103002747一般数据
规则：
  • EN IEC 60947-5-1
  • EN IEC 60204-1
  • DIN EN 1672-2
  • ANSI/UL 60947-1
  • ANSI/UL 60947-4-1A
处决：
Hauptschalter 16A
设计：
Großes Kennzeichnungsschild
安装条件（机械）：
beliebig
插科打诨：
lang
密封类型：
  • Membrane
  • Lippendichtungen
标签材料：
Edelstahl (V4A)
支架材料：
Edelstahl (V4A)
控制面板的材料：
Kunststoff
安装板材料：
Edelstahl (V4A)
前环材料：
ABS, verchromt
控制面板的颜色：
rot
标签的颜色：
gelb
支架的颜色：
silber
接触元件的颜色：
schwarz
前环的颜色：
silber
密封波纹管的颜色：
schwarz
毛重：
220 g
NHSNH16/4-POL 103002747一般数据
出人意料的存在：
Ja
完全绝缘：
Ja
开关位置数量：
1
主要联系人数量：
4
NHSNH16/4-POL 103002747一般数据
出人意料的存在：
Ja
完全绝缘：
Ja
开关位置数量：
1
主要联系人数量：
4
NHSNH16/4-POL 103002747机械数据
正在解锁：
Dreh-Entriegelung
休息位置：
rechts
最小机械寿命：
1.000.000 Schaltspiele
换档角度，右侧：
90 °
固定：
Schrauben
螺钉拧紧力矩：
0,6 Nm
安装位置 主要接触：
0°
NHSNH16/4-POL 103002747机械数据
正在解锁：
Dreh-Entriegelung
休息位置：
rechts
最小机械寿命：
1.000.000 Schaltspiele
换档角度，右侧：
90 °
固定：
Schrauben
螺钉拧紧力矩：
0,6 Nm
安装位置 主要接触：
0°
NHSNH16/4-POL 103002747机械数据
连接类型：
Schraubklemmen
连接横截面，最小：
  • 1 mm², starr
  • 1 mm², flexibel
连接横截面，最大：
  • 2,5 mm², starr
  • 2,5 mm², flexibel
笔记：
Alle Angaben einschließlich Aderendhülsen.
堆芯横截面：
12 AWG
卡箍拧紧力矩：
2,5 Nm
NHSNH16/4-POL 103002747机械数据
连接类型：
Schraubklemmen
连接横截面，最小：
  • 1 mm², starr
  • 1 mm², flexibel
连接横截面，最大：
  • 2,5 mm², starr
  • 2,5 mm², flexibel
笔记：
Alle Angaben einschließlich Aderendhülsen.
堆芯横截面：
12 AWG
卡箍拧紧力矩：
2,5 Nm
NHSNH16/4-POL 103002747机械数据和尺寸
宽度：
100 mm
身高：
29 mm
安装高度：
32 mm
注意事项（安装高度）：
Höhe vor der Frontplatte.
安装深度：
85 mm
注释（安装深度）：
Tiefe hinter Frontplatte inklusiv Nockenschalter
长x宽x高：
Durchmesser Ø: 100 mm
控制头直径：
44,5 mm
前环直径：
44,5 mm
切换的长度：
52 mm
肘节直径：
39 mm
安装直径：
22,3 mm
前面板的最小厚度：
1,5 mm
前面板的最大厚度：
6 mm
笔记：
Durchmesser Unterlegschild 100 mm
NHSNH16/4-POL 103002747机械数据和尺寸
宽度：
100 mm
身高：
29 mm
安装高度：
32 mm
注意事项（安装高度）：
Höhe vor der Frontplatte.
安装深度：
85 mm
注释（安装深度）：
Tiefe hinter Frontplatte inklusiv Nockenschalter
长x宽x高：
Durchmesser Ø: 100 mm
控制头直径：
44,5 mm
前环直径：
44,5 mm
切换的长度：
52 mm
肘节直径：
39 mm
安装直径：
22,3 mm
前面板的最小厚度：
1,5 mm
前面板的最大厚度：
6 mm
笔记：
Durchmesser Unterlegschild 100 mm
NHSNH16/4-POL 103002747环境条件
保护类型：
  • IP67
  • IP69
环境温度：
+0 ... +80 °C
抗冲击性：
30 g / 18 ms
抗振动性：
20 g / 10 ... 150 Hz
NHSNH16/4-POL 103002747环境条件
保护类型：
  • IP67
  • IP69
环境温度：
+0 ... +80 °C
抗冲击性：
30 g / 18 ms
抗振动性：
20 g / 10 ... 150 Hz
NHSNH16/4-POL 103002747环境条件.绝缘特性
设计抗震Uimp：
4 kV
NHSNH16/4-POL 103002747环境条件.绝缘特性
设计抗震Uimp：
4 kV
NHSNH16/4-POL 103002747电气数据
连续热电流：
20 A
设计工作电压：
690 VAC
有条件设计短路电流：
10.000 A
开关电源，AC-3：
5.500 W
开关电源，AC-23：
7.500 W
切换原理：
Schleichschaltung
NHSNH16/4-POL 103002747电气数据
连续热电流：
20 A
设计工作电压：
690 VAC
有条件设计短路电流：
10.000 A
开关电源，AC-3：
5.500 W
开关电源，AC-23：
7.500 W
切换原理：
Schleichschaltung
NHSNH16/4-POL 103002747其他数据
备注（应用程序）：
Hauptschalter als Not-Halt-Ausführung mit rotem Knebel und Gelbschild
NHSNH16/4-POL 103002747其他数据
备注（应用程序）：
Hauptschalter als Not-Halt-Ausführung mit rotem Knebel und Gelbschild
NHSNH16/4-POL 103002747交货范围
注（交货范围、数量和类型）：
ohne Montageplatte, mit Unterlegeschild
NHSNH16/4-POL 103002747交货范围
注（交货范围、数量和类型）：
ohne Montageplatte, mit Unterlegeschild
