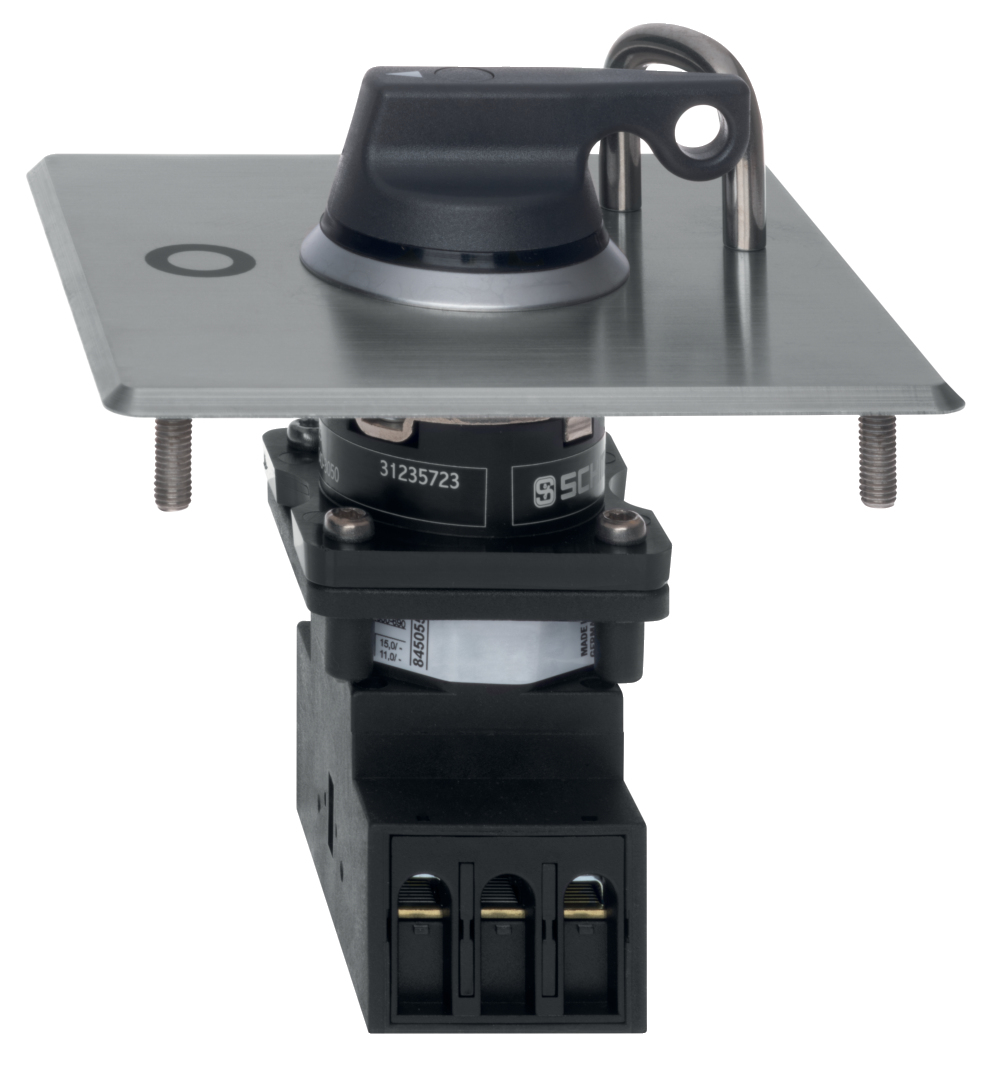

NHS40-3050 103039221
NHS40-3050 103039221基本信息
型号: NHS40-3050
订货号: 103039221
参考面价： 163.10 EUR
- 主开关16A er63A
- 卫生设计
- 防护等级IP69K
- 安装直径B.222.3 mm
NHS40-3050 103039221基本属性
净重：0.650 KG
NHS40-3050 103039221产品资料
- 产品型号名称：
- NHS40-3050
- 项目编号（订单编号）：
- 103039221
- EAN（欧洲商品编号）：
- 4030661551296
- eCl@ss编号，版本12.0：
- 27-37-14-03
- eCl@ss编号，11.0版：
- 27-37-14-03
- eCl@ss编号，版本9.0：
- 27-37-14-03
- ETIM编号，7.0版：
- EC000216
- ETIM编号，版本6.0：
- EC000216
NHS40-3050 103039221产品资料
- 产品型号名称：
- NHS40-3050
- 项目编号（订单编号）：
- 103039221
- EAN（欧洲商品编号）：
- 4030661551296
- eCl@ss编号，版本12.0：
- 27-37-14-03
- eCl@ss编号，11.0版：
- 27-37-14-03
- eCl@ss编号，版本9.0：
- 27-37-14-03
- ETIM编号，7.0版：
- EC000216
- ETIM编号，版本6.0：
- EC000216
NHS40-3050 103039221授权和法规
- 证书：
- Hygiene geprüft
NHS40-3050 103039221授权和法规
- 证书：
- Hygiene geprüft
NHS40-3050 103039221一般数据
- 规则：
- EN IEC 60947-5-1
- EN IEC 60204-1
- DIN EN 1672-2
- ANSI/UL 60947-1
- ANSI/UL 60947-4-1A
- 处决：
- Hauptschalter 40A
- 设计：
- Verstärkungsplatte
- 安装条件（机械）：
- beliebig
- 注意事项（安装条件）：
- Aussparung für Montage 90 mm x 90 mm
- 插科打诨：
- lang
- 密封类型：
- Membrane
- Lippendichtungen
- 标签材料：
- Edelstahl (V4A)
- 支架材料：
- Edelstahl (V4A)
- 控制面板的材料：
- Kunststoff
- 安装板材料：
- Edelstahl (V4A)
- 前环材料：
- ABS, verchromt
- 控制面板的颜色：
- schwarz
- 标签的颜色：
- silber
- 支架的颜色：
- silber
- 接触元件的颜色：
- schwarz
- 前环的颜色：
- silber
- 安装板的颜色：
- silber
- 密封波纹管的颜色：
- schwarz
- 毛重：
- 650 g
NHS40-3050 103039221一般数据
- 规则：
- EN IEC 60947-5-1
- EN IEC 60204-1
- DIN EN 1672-2
- ANSI/UL 60947-1
- ANSI/UL 60947-4-1A
- 处决：
- Hauptschalter 40A
- 设计：
- Verstärkungsplatte
- 安装条件（机械）：
- beliebig
- 注意事项（安装条件）：
- Aussparung für Montage 90 mm x 90 mm
- 插科打诨：
- lang
- 密封类型：
- Membrane
- Lippendichtungen
- 标签材料：
- Edelstahl (V4A)
- 支架材料：
- Edelstahl (V4A)
- 控制面板的材料：
- Kunststoff
- 安装板材料：
- Edelstahl (V4A)
- 前环材料：
- ABS, verchromt
- 控制面板的颜色：
- schwarz
- 标签的颜色：
- silber
- 支架的颜色：
- silber
- 接触元件的颜色：
- schwarz
- 前环的颜色：
- silber
- 安装板的颜色：
- silber
- 密封波纹管的颜色：
- schwarz
- 毛重：
- 650 g
NHS40-3050 103039221一般数据
- 出人意料的存在：
- Ja
- 完全绝缘：
- Ja
- 开关位置数量：
- 1
- 主要联系人数量：
- 3
NHS40-3050 103039221一般数据
- 出人意料的存在：
- Ja
- 完全绝缘：
- Ja
- 开关位置数量：
- 1
- 主要联系人数量：
- 3
NHS40-3050 103039221机械数据
- 正在解锁：
- Dreh-Entriegelung
- 休息位置：
- rechts
- 最小机械寿命：
- 100.000 Schaltspiele
- 换档角度，右侧：
- 90 °
- 固定：
- Schrauben
- 螺钉拧紧力矩：
- 1,6 Nm
- 安装位置 主要接触：
- 90°
NHS40-3050 103039221机械数据
- 正在解锁：
- Dreh-Entriegelung
- 休息位置：
- rechts
- 最小机械寿命：
- 100.000 Schaltspiele
- 换档角度，右侧：
- 90 °
- 固定：
- Schrauben
- 螺钉拧紧力矩：
- 1,6 Nm
- 安装位置 主要接触：
- 90°
NHS40-3050 103039221机械数据
- 连接类型：
- Schraubklemmen
- 连接横截面，最小：
- 1 mm², starr
- 0,75 mm², flexibel
- 连接横截面，最大：
- 10 mm², starr
- 6 mm², flexibel
- 笔记：
- Alle Angaben einschließlich Aderendhülsen.
- 堆芯横截面：
- 8 AWG
- 卡箍拧紧力矩：
- 2,5 Nm
NHS40-3050 103039221机械数据
- 连接类型：
- Schraubklemmen
- 连接横截面，最小：
- 1 mm², starr
- 0,75 mm², flexibel
- 连接横截面，最大：
- 10 mm², starr
- 6 mm², flexibel
- 笔记：
- Alle Angaben einschließlich Aderendhülsen.
- 堆芯横截面：
- 8 AWG
- 卡箍拧紧力矩：
- 2,5 Nm
NHS40-3050 103039221机械数据和尺寸
- 长：
- 72 mm
- 身高：
- 29 mm
- 安装高度：
- 37 mm
- 注意事项（安装高度）：
- Höhe vor der Frontplatte.
- 安装深度：
- 85 mm
- 注释（安装深度）：
- Tiefe hinter Frontplatte inklusiv Schaltblock
- 长x宽x高：
- Abmessungen der Befestigungsplatte: 110 mm x 110 mm
- 控制头直径：
- 45 mm
- 前环直径：
- 44,5 mm
- 切换的长度：
- 52 mm
- 肘节直径：
- 39 mm
- 安装直径：
- 22,3 mm
- 前面板的最小厚度：
- 1,5 mm
- 前面板的最大厚度：
- 6 mm
- 笔记：
- Größe der Montageplatte 110 mm x 110 mm
NHS40-3050 103039221机械数据和尺寸
- 长：
- 72 mm
- 身高：
- 29 mm
- 安装高度：
- 37 mm
- 注意事项（安装高度）：
- Höhe vor der Frontplatte.
- 安装深度：
- 85 mm
- 注释（安装深度）：
- Tiefe hinter Frontplatte inklusiv Schaltblock
- 长x宽x高：
- Abmessungen der Befestigungsplatte: 110 mm x 110 mm
- 控制头直径：
- 45 mm
- 前环直径：
- 44,5 mm
- 切换的长度：
- 52 mm
- 肘节直径：
- 39 mm
- 安装直径：
- 22,3 mm
- 前面板的最小厚度：
- 1,5 mm
- 前面板的最大厚度：
- 6 mm
- 笔记：
- Größe der Montageplatte 110 mm x 110 mm
NHS40-3050 103039221环境条件
- 保护类型：
- IP67
- IP69
- 环境温度：
- +0 ... +80 °C
- 抗冲击性：
- 30 g / 18 ms
- 抗振动性：
- 20 g / 10 ... 150 Hz
NHS40-3050 103039221环境条件
- 保护类型：
- IP67
- IP69
- 环境温度：
- +0 ... +80 °C
- 抗冲击性：
- 30 g / 18 ms
- 抗振动性：
- 20 g / 10 ... 150 Hz
NHS40-3050 103039221环境条件.绝缘特性
- 设计抗震Uimp：
- 6 kV
NHS40-3050 103039221环境条件.绝缘特性
- 设计抗震Uimp：
- 6 kV
NHS40-3050 103039221电气数据
- 连续热电流：
- 40 A
- 设计工作电压：
- 690 VAC
- 有条件设计短路电流：
- 15.000 A
- 开关电源，AC-3：
- 11.000 W
- 开关电源，AC-23：
- 15.000 W
- 切换原理：
- Schleichschaltung
NHS40-3050 103039221电气数据
- 连续热电流：
- 40 A
- 设计工作电压：
- 690 VAC
- 有条件设计短路电流：
- 15.000 A
- 开关电源，AC-3：
- 11.000 W
- 开关电源，AC-23：
- 15.000 W
- 切换原理：
- Schleichschaltung
NHS40-3050 103039221其他数据
- 备注（应用程序）：
- Hauptschalter mit schwarzem Knebel
- Lasttrennschalter, Produktreihe H200, Baureihe H233, 3-pol Ein-/Ausschalter, Fronteinbauschalter
NHS40-3050 103039221其他数据
- 备注（应用程序）：
- Hauptschalter mit schwarzem Knebel
- Lasttrennschalter, Produktreihe H200, Baureihe H233, 3-pol Ein-/Ausschalter, Fronteinbauschalter
NHS40-3050 103039221交货范围
- 注（交货范围、数量和类型）：
- mit Montageplatte und ggf. gelbem Unterlegeschild
NHS40-3050 103039221交货范围
- 注（交货范围、数量和类型）：
- mit Montageplatte und ggf. gelbem Unterlegeschild
