Schmersal MZM 100 ST2-1P2PW-A 101199623 安全约束装置
型号: MZM 100 ST2-1P2PW-A
订货号: 101199623
参考面价: 443.70 EUR
- 保留监测
- 连接器M12,8针
- 工作流程原理
- 自动锁定
- 安全约束装置新颖独特的工作原理
- 40毫米x 179毫米x 40毫米
- 非接触编码电子系统
- 塑料外壳
- 传感器链的最大长度200米
- 3个LED显示工作状态

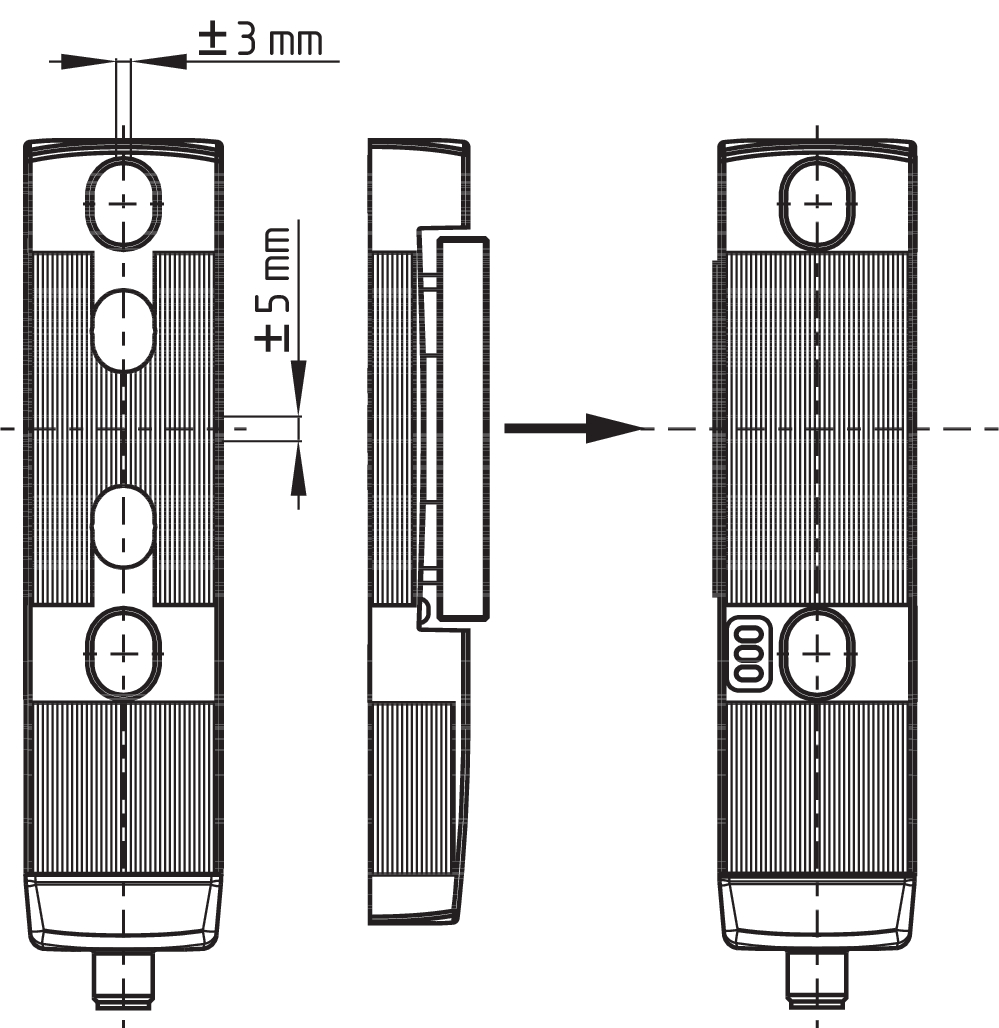

- 传感器技术允许致动器位移,并锁定垂直±5 mm和水平±3 mm
- 智能诊断
- 自控串联
Schmersal MZM 100 ST2-1P2PW-A 101199623 安全约束装置 基本属性
净重:0.618 KG
长度:40 mm
宽度:40 mm
高度:178 mm
Schmersal MZM 100 ST2-1P2PW-A 101199623 安全约束装置 产品资料
- 产品型号名称:
- MZM 100 ST2-1P2PW-A
- Artikelnummer (Bestellnummer):
- 101199623
- EAN (European Article Number):
- 4030661388816
- eCl@ss编号,版本12.0:
- 27-27-26-03
- eCl@ss编号,11.0版:
- 27-27-26-03
- eCl@ss编号,版本9.0:
- 27-27-26-03
- ETIM编号,7.0版:
- EC002593
- ETIM编号,版本6.0:
- EC002593
Schmersal MZM 100 ST2-1P2PW-A 101199623 安全约束装置 产品资料
- 产品型号名称:
- MZM 100 ST2-1P2PW-A
- Artikelnummer (Bestellnummer):
- 101199623
- EAN (European Article Number):
- 4030661388816
- eCl@ss编号,版本12.0:
- 27-27-26-03
- eCl@ss编号,11.0版:
- 27-27-26-03
- eCl@ss编号,版本9.0:
- 27-27-26-03
- ETIM编号,7.0版:
- EC002593
- ETIM编号,版本6.0:
- EC002593
Schmersal MZM 100 ST2-1P2PW-A 101199623 安全约束装置 授权和法规
Schmersal MZM 100 ST2-1P2PW-A 101199623 安全约束装置 授权和法规
Schmersal MZM 100 ST2-1P2PW-A 101199623 安全约束装置 一般数据
- 规则:
- EN ISO 13849-1
- EN ISO 14119
- EN IEC 60947-5-3
- EN IEC 61508
- 编码:
- Universelle Codierung
- 编码等级符合EN ISO 1419:
- gering
- 行动原则:
- induktiv
- 外壳材料:
- Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend
- 响应时间,最大值:
- 150 ms
- 最大风险时间:
- 150 ms
- 毛重:
- 618 g
Schmersal MZM 100 ST2-1P2PW-A 101199623 安全约束装置 一般数据
- 规则:
- EN ISO 13849-1
- EN ISO 14119
- EN IEC 60947-5-3
- EN IEC 61508
- 编码:
- Universelle Codierung
- 编码等级符合EN ISO 1419:
- gering
- 行动原则:
- induktiv
- 外壳材料:
- Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend
- 响应时间,最大值:
- 150 ms
- 最大风险时间:
- 150 ms
- 毛重:
- 618 g
Schmersal MZM 100 ST2-1P2PW-A 101199623 安全约束装置 一般数据
- 工作流程原理:
- Ja
- 保留监测:
- Ja
- 短路检测:
- Ja
- 交叉电路检测:
- Ja
- 串联:
- Ja
- 安全功能:
- Ja
- 集成显示,状态:
- Ja
- 安全触点数量:
- 2
Schmersal MZM 100 ST2-1P2PW-A 101199623 安全约束装置 一般数据
- 工作流程原理:
- Ja
- 保留监测:
- Ja
- 短路检测:
- Ja
- 交叉电路检测:
- Ja
- 串联:
- Ja
- 安全功能:
- Ja
- 集成显示,状态:
- Ja
- 安全触点数量:
- 2
Schmersal MZM 100 ST2-1P2PW-A 101199623 安全约束装置 安全评估
- 规则:
- EN ISO 13849-1
- EN IEC 61508
Schmersal MZM 100 ST2-1P2PW-A 101199623 安全约束装置 安全评估
- 规则:
- EN ISO 13849-1
- EN IEC 61508
Schmersal MZM 100 ST2-1P2PW-A 101199623 安全约束装置 安全注意事项
- 性能级别,最高可达:
- e
- 类别:
- 4
- PFH值:
- 3,54 x 10⁻⁹ /h
- 安全完整性等级(SIL),适用于:
- 3
- 使用寿命:
- 20 Jahre
Schmersal MZM 100 ST2-1P2PW-A 101199623 安全约束装置 安全注意事项
- 性能级别,最高可达:
- e
- 类别:
- 4
- PFH值:
- 3,54 x 10⁻⁹ /h
- 安全完整性等级(SIL),适用于:
- 3
- 使用寿命:
- 20 Jahre
Schmersal MZM 100 ST2-1P2PW-A 101199623 安全约束装置 机械数据
- 最小机械寿命:
- 1.000.000 Schaltspiele
- Hinweis (Mechanische Lebensdauer):
- Betätigungsgeschwindigkeit ≤ 0,5 m/s
- Schaltspiele bei Türmassen ≤ 5 kg
- 锁定力,典型:
- 750 N
- 锁紧力,保证:
- 500 N
- 紧固螺钉的设计:
- 2x M6
- 紧固螺钉的拧紧力矩:
- 8 Nm
Schmersal MZM 100 ST2-1P2PW-A 101199623 安全约束装置 机械数据
- 最小机械寿命:
- 1.000.000 Schaltspiele
- Hinweis (Mechanische Lebensdauer):
- Betätigungsgeschwindigkeit ≤ 0,5 m/s
- Schaltspiele bei Türmassen ≤ 5 kg
- 锁定力,典型:
- 750 N
- 锁紧力,保证:
- 500 N
- 紧固螺钉的设计:
- 2x M6
- 紧固螺钉的拧紧力矩:
- 8 Nm
Schmersal MZM 100 ST2-1P2PW-A 101199623 安全约束装置 符合EN IEC 60947-5-3的机械数据和开关距离
- 安全切换距离ONE Sao:
- 0 mm
- 安全开关距离OFF Sar:
- 1 mm
Schmersal MZM 100 ST2-1P2PW-A 101199623 安全约束装置 符合EN IEC 60947-5-3的机械数据和开关距离
- 安全切换距离ONE Sao:
- 0 mm
- 安全开关距离OFF Sar:
- 1 mm
Schmersal MZM 100 ST2-1P2PW-A 101199623 安全约束装置 机械数据
- 传感器链的最大长度:
- 200 m
- Hinweis (Länge der Sensorkette):
- Leitungslänge und Leitungsquerschnitt verändern den Spannungsfall in Abhängigkeit vom Ausgangsstrom
- Hinweis (Reihenschaltung):
- Anzahl der Geräte unbegrenzt, externen Leitungsschutz beachten, max. 31 Geräte bei serieller Diagnose SD
- 连接类型:
- Steckverbinder M12, 8-polig
Schmersal MZM 100 ST2-1P2PW-A 101199623 安全约束装置 机械数据
- 传感器链的最大长度:
- 200 m
- Hinweis (Länge der Sensorkette):
- Leitungslänge und Leitungsquerschnitt verändern den Spannungsfall in Abhängigkeit vom Ausgangsstrom
- Hinweis (Reihenschaltung):
- Anzahl der Geräte unbegrenzt, externen Leitungsschutz beachten, max. 31 Geräte bei serieller Diagnose SD
- 连接类型:
- Steckverbinder M12, 8-polig

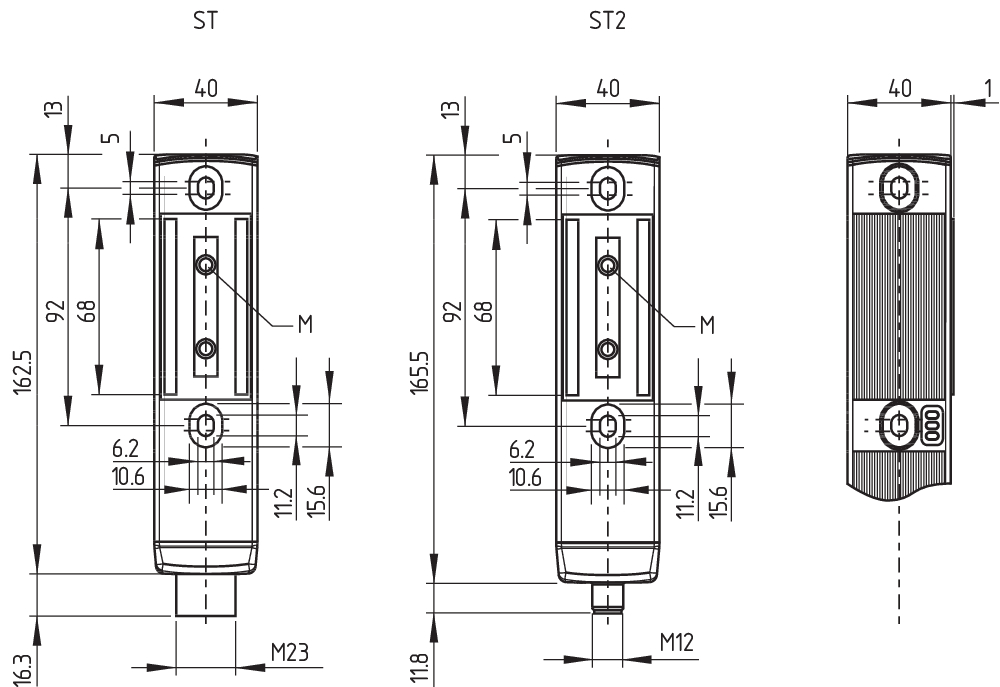

Schmersal MZM 100 ST2-1P2PW-A 101199623 安全约束装置 机械数据和尺寸
- 传感器长度:
- 40 mm
- 传感器的宽度:
- 40 mm
- 传感器的高度:
- 177,5 mm
Schmersal MZM 100 ST2-1P2PW-A 101199623 安全约束装置 机械数据和尺寸
- 传感器长度:
- 40 mm
- 传感器的宽度:
- 40 mm
- 传感器的高度:
- 177,5 mm
Schmersal MZM 100 ST2-1P2PW-A 101199623 安全约束装置 环境条件
- 保护类型:
- IP65
- IP67
- 环境温度:
- -25 ... +55 °C
- 储存和运输温度:
- -25 ... +70 °C
- 最小相对湿度:
- 30 %
- 最大相对湿度:
- 95 %
- Hinweis (Relative Feuchtigkeit):
- nicht kondensierend
- nicht vereisend
- 抗振动性:
- 10 … 150 Hz, Amplitude 0,35 mm / 5 g
- 抗冲击性:
- 30 g / 11 ms
- 防护等级:
- III
- NN以上的最大允许安装高度:
- 2.000 m
Schmersal MZM 100 ST2-1P2PW-A 101199623 安全约束装置 环境条件
- 保护类型:
- IP65
- IP67
- 环境温度:
- -25 ... +55 °C
- 储存和运输温度:
- -25 ... +70 °C
- 最小相对湿度:
- 30 %
- 最大相对湿度:
- 95 %
- Hinweis (Relative Feuchtigkeit):
- nicht kondensierend
- nicht vereisend
- 抗振动性:
- 10 … 150 Hz, Amplitude 0,35 mm / 5 g
- 抗冲击性:
- 30 g / 11 ms
- 防护等级:
- III
- NN以上的最大允许安装高度:
- 2.000 m
Schmersal MZM 100 ST2-1P2PW-A 101199623 安全约束装置 环境条件.绝缘特性
- 设计绝缘电压Ui:
- 32 VDC
- 设计抗震Uimp:
- 0,8 kV
- 浪涌类别:
- III
- 污染程度:
- 3
Schmersal MZM 100 ST2-1P2PW-A 101199623 安全约束装置 环境条件.绝缘特性
- 设计绝缘电压Ui:
- 32 VDC
- 设计抗震Uimp:
- 0,8 kV
- 浪涌类别:
- III
- 污染程度:
- 3
Schmersal MZM 100 ST2-1P2PW-A 101199623 安全约束装置 电气数据
- 工作电压:
- 24 VDC -15 % / +10 % (stabilisiertes PELV-Netzteil)
- 怠速电流I0,典型值:
- 100 mA
- 磁铁接通时的电流消耗,平均值:
- 350 mA
- 磁铁开启时的电流消耗,峰值:
- 550 mA / 10 ms
- 设计工作电压:
- 24 VDC
- 设计工作电流:
- 1.100 mA
- 有条件设计短路电流:
- 100 A
- 外部电缆和设备保护:
- 2A gG
- 待机延迟,最大值:
- 4.000 ms
- 开关频率,最大值:
- 1 Hz
Schmersal MZM 100 ST2-1P2PW-A 101199623 安全约束装置 电气数据
- 工作电压:
- 24 VDC -15 % / +10 % (stabilisiertes PELV-Netzteil)
- 怠速电流I0,典型值:
- 100 mA
- 磁铁接通时的电流消耗,平均值:
- 350 mA
- 磁铁开启时的电流消耗,峰值:
- 550 mA / 10 ms
- 设计工作电压:
- 24 VDC
- 设计工作电流:
- 1.100 mA
- 有条件设计短路电流:
- 100 A
- 外部电缆和设备保护:
- 2A gG
- 待机延迟,最大值:
- 4.000 ms
- 开关频率,最大值:
- 1 Hz
Schmersal MZM 100 ST2-1P2PW-A 101199623 安全约束装置 电气数据
- 名称,磁铁控制:
- IN
- 阈值:
- -3 V … 5 V (Low)
- 15 V … 30 V (High)
- 24 V时的电流消耗:
- 10 mA
- 激活时间磁铁:
- 100 %
- 测试脉冲持续时间,最大值:
- 5 ms
- 测试脉冲间隔,最小值:
- 40 ms
- 分类ZVEI CB24I,水槽:
- C0
- 分类ZVEI CB24I,来源:
- C1
- C2
- C3
Schmersal MZM 100 ST2-1P2PW-A 101199623 安全约束装置 电气数据
- 名称,磁铁控制:
- IN
- 阈值:
- -3 V … 5 V (Low)
- 15 V … 30 V (High)
- 24 V时的电流消耗:
- 10 mA
- 激活时间磁铁:
- 100 %
- 测试脉冲持续时间,最大值:
- 5 ms
- 测试脉冲间隔,最小值:
- 40 ms
- 分类ZVEI CB24I,水槽:
- C0
- 分类ZVEI CB24I,来源:
- C1
- C2
- C3
Schmersal MZM 100 ST2-1P2PW-A 101199623 安全约束装置 电气数据安全数字输入
- 名称,安全输入:
- X1 und X2
- 阈值:
- −3 V … 5 V (Low)
- 15 V … 30 V (High)
- 24 V时的电流消耗:
- 5 mA
- 测试脉冲持续时间,最大值:
- 1 ms
- 测试脉冲间隔,最小值:
- 100 ms
- 分类ZVEI CB24I,水槽:
- C1
- 分类ZVEI CB24I,来源:
- C1
- C2
- C3
Schmersal MZM 100 ST2-1P2PW-A 101199623 安全约束装置 电气数据安全数字输入
- 名称,安全输入:
- X1 und X2
- 阈值:
- −3 V … 5 V (Low)
- 15 V … 30 V (High)
- 24 V时的电流消耗:
- 5 mA
- 测试脉冲持续时间,最大值:
- 1 ms
- 测试脉冲间隔,最小值:
- 100 ms
- 分类ZVEI CB24I,水槽:
- C1
- 分类ZVEI CB24I,来源:
- C1
- C2
- C3
Schmersal MZM 100 ST2-1P2PW-A 101199623 安全约束装置 电气数据安全数字输出
- 名称,安全输出:
- Y1 und Y2
- 设计工作电流:
- 250 mA
- 开关元件的设计:
- kurzschlussfest, p-schaltend
- 电压降Ud,最大值:
- 1 V
- 剩余电流Ir,最大值:
- 0,5 mA
- 电压,使用类别DC-13:
- 24 VDC
- 电力,使用类别DC-13:
- 0,25 A
- 测试脉冲间隔,典型:
- 1000 ms
- 测试脉冲持续时间,最大值:
- 1 ms
- 分类ZVEI CB24I,来源:
- C1
- 分类ZVEI CB24I,水槽:
- C1
Schmersal MZM 100 ST2-1P2PW-A 101199623 安全约束装置 电气数据安全数字输出
- 名称,安全输出:
- Y1 und Y2
- 设计工作电流:
- 250 mA
- 开关元件的设计:
- kurzschlussfest, p-schaltend
- 电压降Ud,最大值:
- 1 V
- 剩余电流Ir,最大值:
- 0,5 mA
- 电压,使用类别DC-13:
- 24 VDC
- 电力,使用类别DC-13:
- 0,25 A
- 测试脉冲间隔,典型:
- 1000 ms
- 测试脉冲持续时间,最大值:
- 1 ms
- 分类ZVEI CB24I,来源:
- C1
- 分类ZVEI CB24I,水槽:
- C1
Schmersal MZM 100 ST2-1P2PW-A 101199623 安全约束装置 电气数据和诊断输出
- 名称,诊断输出:
- OUT
- 开关元件的设计:
- kurzschlussfest, p-schaltend
- 电压降Ud,最大值:
- 2 V
- 电压,使用类别DC-13:
- 24 VDC
- 电力,使用类别DC-13:
- 0,05 A
Schmersal MZM 100 ST2-1P2PW-A 101199623 安全约束装置 电气数据和诊断输出
- 名称,诊断输出:
- OUT
- 开关元件的设计:
- kurzschlussfest, p-schaltend
- 电压降Ud,最大值:
- 2 V
- 电压,使用类别DC-13:
- 24 VDC
- 电力,使用类别DC-13:
- 0,05 A
Schmersal MZM 100 ST2-1P2PW-A 101199623 安全约束装置 状态显示
- Hinweis (LED-Zustandsanzeige):
- Betriebszustand: gelbe LED
- Fehler Funktionsstörung: rote LED
- Versorgungsspannung UB: grüne LED
Schmersal MZM 100 ST2-1P2PW-A 101199623 安全约束装置 状态显示
- Hinweis (LED-Zustandsanzeige):
- Betriebszustand: gelbe LED
- Fehler Funktionsstörung: rote LED
- Versorgungsspannung UB: grüne LED

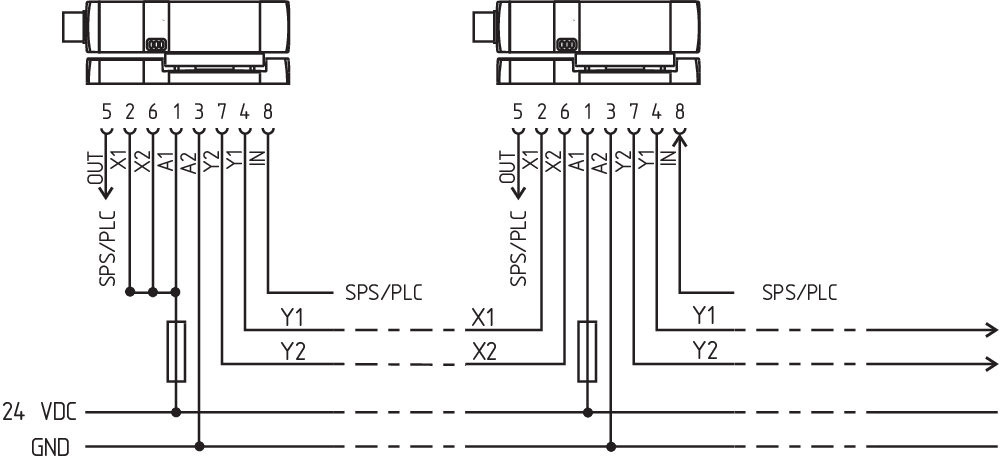

Schmersal MZM 100 ST2-1P2PW-A 101199623 安全约束装置 联系人分配
- 引脚1:
- A1 Versorgungsspannung Ub
- 引脚2:
- X1 Sicherheitseingang 1
- 引脚3:
- A2 GND
- 引脚4:
- Y1 Sicherheitsausgang 1
- 引脚5:
- OUT Diagnoseausgang
- 引脚6:
- X2 Sicherheitseingang 2
- 引脚7:
- Y2 Sicherheitsausgang 2
- 引脚8:
- IN Magnetansteuerung
Schmersal MZM 100 ST2-1P2PW-A 101199623 安全约束装置 联系人分配
- 引脚1:
- A1 Versorgungsspannung Ub
- 引脚2:
- X1 Sicherheitseingang 1
- 引脚3:
- A2 GND
- 引脚4:
- Y1 Sicherheitsausgang 1
- 引脚5:
- OUT Diagnoseausgang
- 引脚6:
- X2 Sicherheitseingang 2
- 引脚7:
- Y2 Sicherheitsausgang 2
- 引脚8:
- IN Magnetansteuerung
Schmersal MZM 100 ST2-1P2PW-A 101199623 安全约束装置 交货范围
- 交货范围:
- Der Betätiger ist nicht im Lieferumfang enthalten.
Schmersal MZM 100 ST2-1P2PW-A 101199623 安全约束装置 交货范围
- 交货范围:
- Der Betätiger ist nicht im Lieferumfang enthalten.
Schmersal MZM 100 ST2-1P2PW-A 101199623 安全约束装置 配件
- Empfehlung (Betätiger):
- MZM 100-B1.1
Schmersal MZM 100 ST2-1P2PW-A 101199623 安全约束装置 配件
- Empfehlung (Betätiger):
- MZM 100-B1.1
Schmersal MZM 100 ST2-1P2PW-A 101199623 安全约束装置 笔记
- Hinweis (Allgemein):
- Die entsperrte Schutzeinrichtung kann, solange die Betätigereinheit an der Sicherheitszuhaltung anliegt, wieder gesperrt werden. Die Sicherheitsausgänge werden erneut eingeschaltet, somit ist ein Öffnen der Schutzeinrichtung nicht erforderlich.
Schmersal MZM 100 ST2-1P2PW-A 101199623 安全约束装置 笔记
- Hinweis (Allgemein):
- Die entsperrte Schutzeinrichtung kann, solange die Betätigereinheit an der Sicherheitszuhaltung anliegt, wieder gesperrt werden. Die Sicherheitsausgänge werden erneut eingeschaltet, somit ist ein Öffnen der Schutzeinrichtung nicht erforderlich.
