Schmersal MZM 100 B ST-1P2PW2RE-A 101211068 安全约束装置
型号: MZM 100 B ST-1P2PW2RE-A
订货号: 101211068
参考面价： 443.70 EUR
- 执行机构监测
- 连接器M23、8+1针
- 工作流程原理
- 自动锁定
- 安全约束装置新颖独特的工作原理
- 40毫米x 179毫米x 40毫米
- 非接触编码电子系统
- 塑料外壳
- 传感器链的最大长度200米
- 3个LED显示工作状态
- 传感器技术允许致动器位移，并锁定垂直±5 mm和水平±3 mm
- 智能诊断
- 自控串联
Schmersal MZM 100 B ST-1P2PW2RE-A 101211068 安全约束装置 基本属性
净重：0.645 KG
长度：40 mm
宽度：40 mm
高度：179 mm
Schmersal MZM 100 B ST-1P2PW2RE-A 101211068 安全约束装置 产品资料
- 产品型号名称：
- MZM 100 B ST-1P2PW2RE-A
- Artikelnummer (Bestellnummer)：
- 101211068
- EAN (European Article Number)：
- 4030661389103
- eCl@ss编号，版本12.0：
- 27-27-26-03
- eCl@ss编号，11.0版：
- 27-27-26-03
- eCl@ss编号，版本9.0：
- 27-27-26-03
- ETIM编号，7.0版：
- EC002593
- ETIM编号，版本6.0：
- EC002593
Schmersal MZM 100 B ST-1P2PW2RE-A 101211068 安全约束装置 产品资料
- 产品型号名称：
- MZM 100 B ST-1P2PW2RE-A
- Artikelnummer (Bestellnummer)：
- 101211068
- EAN (European Article Number)：
- 4030661389103
- eCl@ss编号，版本12.0：
- 27-27-26-03
- eCl@ss编号，11.0版：
- 27-27-26-03
- eCl@ss编号，版本9.0：
- 27-27-26-03
- ETIM编号，7.0版：
- EC002593
- ETIM编号，版本6.0：
- EC002593
Schmersal MZM 100 B ST-1P2PW2RE-A 101211068 安全约束装置 授权和法规
Schmersal MZM 100 B ST-1P2PW2RE-A 101211068 安全约束装置 授权和法规
Schmersal MZM 100 B ST-1P2PW2RE-A 101211068 安全约束装置 一般数据
- 规则：
- EN ISO 13849-1
- EN ISO 14119
- EN IEC 60947-5-3
- EN IEC 61508
- 编码：
- Universelle Codierung
- 编码等级符合EN ISO 1419：
- gering
- 行动原则：
- induktiv
- 外壳材料：
- Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend
- 响应时间，最大值：
- 150 ms
- 最大风险时间：
- 150 ms
- 毛重：
- 645 g
Schmersal MZM 100 B ST-1P2PW2RE-A 101211068 安全约束装置 一般数据
- 规则：
- EN ISO 13849-1
- EN ISO 14119
- EN IEC 60947-5-3
- EN IEC 61508
- 编码：
- Universelle Codierung
- 编码等级符合EN ISO 1419：
- gering
- 行动原则：
- induktiv
- 外壳材料：
- Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend
- 响应时间，最大值：
- 150 ms
- 最大风险时间：
- 150 ms
- 毛重：
- 645 g
Schmersal MZM 100 B ST-1P2PW2RE-A 101211068 安全约束装置 一般数据
- 工作流程原理：
- Ja
- 执行机构监测：
- Ja
- 休息：
- Ja
- 短路检测：
- Ja
- 交叉电路检测：
- Ja
- 串联：
- Ja
- 安全功能：
- Ja
- 集成显示，状态：
- Ja
- 安全触点数量：
- 2
Schmersal MZM 100 B ST-1P2PW2RE-A 101211068 安全约束装置 一般数据
- 工作流程原理：
- Ja
- 执行机构监测：
- Ja
- 休息：
- Ja
- 短路检测：
- Ja
- 交叉电路检测：
- Ja
- 串联：
- Ja
- 安全功能：
- Ja
- 集成显示，状态：
- Ja
- 安全触点数量：
- 2
Schmersal MZM 100 B ST-1P2PW2RE-A 101211068 安全约束装置 安全评估
- 规则：
- EN ISO 13849-1
- EN IEC 61508
Schmersal MZM 100 B ST-1P2PW2RE-A 101211068 安全约束装置 安全评估
- 规则：
- EN ISO 13849-1
- EN IEC 61508
Schmersal MZM 100 B ST-1P2PW2RE-A 101211068 安全约束装置 安全注意事项
- 性能级别，最高可达：
- e
- 类别：
- 4
- PFH值：
- 3,54 x 10⁻⁹ /h
- 安全完整性等级（SIL），适用于：
- 3
- 使用寿命：
- 20 Jahre
Schmersal MZM 100 B ST-1P2PW2RE-A 101211068 安全约束装置 安全注意事项
- 性能级别，最高可达：
- e
- 类别：
- 4
- PFH值：
- 3,54 x 10⁻⁹ /h
- 安全完整性等级（SIL），适用于：
- 3
- 使用寿命：
- 20 Jahre
Schmersal MZM 100 B ST-1P2PW2RE-A 101211068 安全约束装置 机械数据
- 最小机械寿命：
- 1.000.000 Schaltspiele
- Hinweis (Mechanische Lebensdauer)：
- Betätigungsgeschwindigkeit ≤ 0,5 m/s
- Schaltspiele bei Türmassen ≤ 5 kg
- 锁定力，典型：
- 750 N
- 锁紧力，保证：
- 500 N
- 锁紧力，最小：
- 30 N
- 最大锁紧力：
- 100 N
- 紧固螺钉的设计：
- 2x M6
- 紧固螺钉的拧紧力矩：
- 8 Nm
Schmersal MZM 100 B ST-1P2PW2RE-A 101211068 安全约束装置 机械数据
- 最小机械寿命：
- 1.000.000 Schaltspiele
- Hinweis (Mechanische Lebensdauer)：
- Betätigungsgeschwindigkeit ≤ 0,5 m/s
- Schaltspiele bei Türmassen ≤ 5 kg
- 锁定力，典型：
- 750 N
- 锁紧力，保证：
- 500 N
- 锁紧力，最小：
- 30 N
- 最大锁紧力：
- 100 N
- 紧固螺钉的设计：
- 2x M6
- 紧固螺钉的拧紧力矩：
- 8 Nm
Schmersal MZM 100 B ST-1P2PW2RE-A 101211068 安全约束装置 符合EN IEC 60947-5-3的机械数据和开关距离
- 安全切换距离ONE Sao：
- 0 mm
- 安全开关距离OFF Sar：
- 1 mm
Schmersal MZM 100 B ST-1P2PW2RE-A 101211068 安全约束装置 符合EN IEC 60947-5-3的机械数据和开关距离
- 安全切换距离ONE Sao：
- 0 mm
- 安全开关距离OFF Sar：
- 1 mm
Schmersal MZM 100 B ST-1P2PW2RE-A 101211068 安全约束装置 机械数据
- 传感器链的最大长度：
- 200 m
- Hinweis (Länge der Sensorkette)：
- Leitungslänge und Leitungsquerschnitt verändern den Spannungsfall in Abhängigkeit vom Ausgangsstrom
- Hinweis (Reihenschaltung)：
- Anzahl der Geräte unbegrenzt, externen Leitungsschutz beachten, max. 31 Geräte bei serieller Diagnose SD
- 连接类型：
- Steckverbinder M23, 8+1-polig
Schmersal MZM 100 B ST-1P2PW2RE-A 101211068 安全约束装置 机械数据
- 传感器链的最大长度：
- 200 m
- Hinweis (Länge der Sensorkette)：
- Leitungslänge und Leitungsquerschnitt verändern den Spannungsfall in Abhängigkeit vom Ausgangsstrom
- Hinweis (Reihenschaltung)：
- Anzahl der Geräte unbegrenzt, externen Leitungsschutz beachten, max. 31 Geräte bei serieller Diagnose SD
- 连接类型：
- Steckverbinder M23, 8+1-polig
Schmersal MZM 100 B ST-1P2PW2RE-A 101211068 安全约束装置 机械数据和尺寸
- 传感器长度：
- 40 mm
- 传感器的宽度：
- 40 mm
- 传感器的高度：
- 179 mm
Schmersal MZM 100 B ST-1P2PW2RE-A 101211068 安全约束装置 机械数据和尺寸
- 传感器长度：
- 40 mm
- 传感器的宽度：
- 40 mm
- 传感器的高度：
- 179 mm
Schmersal MZM 100 B ST-1P2PW2RE-A 101211068 安全约束装置 环境条件
- 保护类型：
- IP65
- IP67
- 环境温度：
- -25 ... +55 °C
- 储存和运输温度：
- -25 ... +70 °C
- 最小相对湿度：
- 30 %
- 最大相对湿度：
- 95 %
- Hinweis (Relative Feuchtigkeit)：
- nicht kondensierend
- nicht vereisend
- 抗振动性：
- 10 … 150 Hz, Amplitude 0,35 mm / 5 g
- 抗冲击性：
- 30 g / 11 ms
- 防护等级：
- III
- NN以上的最大允许安装高度：
- 2.000 m
Schmersal MZM 100 B ST-1P2PW2RE-A 101211068 安全约束装置 环境条件
- 保护类型：
- IP65
- IP67
- 环境温度：
- -25 ... +55 °C
- 储存和运输温度：
- -25 ... +70 °C
- 最小相对湿度：
- 30 %
- 最大相对湿度：
- 95 %
- Hinweis (Relative Feuchtigkeit)：
- nicht kondensierend
- nicht vereisend
- 抗振动性：
- 10 … 150 Hz, Amplitude 0,35 mm / 5 g
- 抗冲击性：
- 30 g / 11 ms
- 防护等级：
- III
- NN以上的最大允许安装高度：
- 2.000 m
Schmersal MZM 100 B ST-1P2PW2RE-A 101211068 安全约束装置 环境条件.绝缘特性
- 设计绝缘电压Ui：
- 32 VDC
- 设计抗震Uimp：
- 0,8 kV
- 浪涌类别：
- III
- 污染程度：
- 3
Schmersal MZM 100 B ST-1P2PW2RE-A 101211068 安全约束装置 环境条件.绝缘特性
- 设计绝缘电压Ui：
- 32 VDC
- 设计抗震Uimp：
- 0,8 kV
- 浪涌类别：
- III
- 污染程度：
- 3
Schmersal MZM 100 B ST-1P2PW2RE-A 101211068 安全约束装置 电气数据
- 工作电压：
- 24 VDC -15 % / +10 % (stabilisiertes PELV-Netzteil)
- 怠速电流I0，典型值：
- 100 mA
- 磁铁接通时的电流消耗，平均值：
- 350 mA
- 磁铁开启时的电流消耗，峰值：
- 550 mA / 10 ms
- 设计工作电压：
- 24 VDC
- 设计工作电流：
- 1.100 mA
- 有条件设计短路电流：
- 100 A
- 外部电缆和设备保护：
- 2A gG
- 待机延迟，最大值：
- 4.000 ms
- 开关频率，最大值：
- 1 Hz
Schmersal MZM 100 B ST-1P2PW2RE-A 101211068 安全约束装置 电气数据
- 工作电压：
- 24 VDC -15 % / +10 % (stabilisiertes PELV-Netzteil)
- 怠速电流I0，典型值：
- 100 mA
- 磁铁接通时的电流消耗，平均值：
- 350 mA
- 磁铁开启时的电流消耗，峰值：
- 550 mA / 10 ms
- 设计工作电压：
- 24 VDC
- 设计工作电流：
- 1.100 mA
- 有条件设计短路电流：
- 100 A
- 外部电缆和设备保护：
- 2A gG
- 待机延迟，最大值：
- 4.000 ms
- 开关频率，最大值：
- 1 Hz
Schmersal MZM 100 B ST-1P2PW2RE-A 101211068 安全约束装置 电气数据
- 名称，磁铁控制：
- IN
- 阈值：
- -3 V … 5 V (Low)
- 15 V … 30 V (High)
- 24 V时的电流消耗：
- 10 mA
- 激活时间磁铁：
- 100 %
- 测试脉冲持续时间，最大值：
- 5 ms
- 测试脉冲间隔，最小值：
- 40 ms
- 分类ZVEI CB24I，水槽：
- C0
- 分类ZVEI CB24I，来源：
- C1
- C2
- C3
Schmersal MZM 100 B ST-1P2PW2RE-A 101211068 安全约束装置 电气数据
- 名称，磁铁控制：
- IN
- 阈值：
- -3 V … 5 V (Low)
- 15 V … 30 V (High)
- 24 V时的电流消耗：
- 10 mA
- 激活时间磁铁：
- 100 %
- 测试脉冲持续时间，最大值：
- 5 ms
- 测试脉冲间隔，最小值：
- 40 ms
- 分类ZVEI CB24I，水槽：
- C0
- 分类ZVEI CB24I，来源：
- C1
- C2
- C3
Schmersal MZM 100 B ST-1P2PW2RE-A 101211068 安全约束装置 电气数据安全数字输入
- 名称，安全输入：
- X1 und X2
- 阈值：
- −3 V … 5 V (Low)
- 15 V … 30 V (High)
- 24 V时的电流消耗：
- 5 mA
- 测试脉冲持续时间，最大值：
- 1 ms
- 测试脉冲间隔，最小值：
- 100 ms
- 分类ZVEI CB24I，水槽：
- C1
- 分类ZVEI CB24I，来源：
- C1
- C2
- C3
Schmersal MZM 100 B ST-1P2PW2RE-A 101211068 安全约束装置 电气数据安全数字输入
- 名称，安全输入：
- X1 und X2
- 阈值：
- −3 V … 5 V (Low)
- 15 V … 30 V (High)
- 24 V时的电流消耗：
- 5 mA
- 测试脉冲持续时间，最大值：
- 1 ms
- 测试脉冲间隔，最小值：
- 100 ms
- 分类ZVEI CB24I，水槽：
- C1
- 分类ZVEI CB24I，来源：
- C1
- C2
- C3
Schmersal MZM 100 B ST-1P2PW2RE-A 101211068 安全约束装置 电气数据安全数字输出
- 名称，安全输出：
- Y1 und Y2
- 设计工作电流：
- 250 mA
- 开关元件的设计：
- kurzschlussfest, p-schaltend
- 电压降Ud，最大值：
- 1 V
- 剩余电流Ir，最大值：
- 0,5 mA
- 电压，使用类别DC-13：
- 24 VDC
- 电力，使用类别DC-13：
- 0,25 A
- 测试脉冲间隔，典型：
- 1000 ms
- 测试脉冲持续时间，最大值：
- 1 ms
- 分类ZVEI CB24I，来源：
- C1
- 分类ZVEI CB24I，水槽：
- C1
Schmersal MZM 100 B ST-1P2PW2RE-A 101211068 安全约束装置 电气数据安全数字输出
- 名称，安全输出：
- Y1 und Y2
- 设计工作电流：
- 250 mA
- 开关元件的设计：
- kurzschlussfest, p-schaltend
- 电压降Ud，最大值：
- 1 V
- 剩余电流Ir，最大值：
- 0,5 mA
- 电压，使用类别DC-13：
- 24 VDC
- 电力，使用类别DC-13：
- 0,25 A
- 测试脉冲间隔，典型：
- 1000 ms
- 测试脉冲持续时间，最大值：
- 1 ms
- 分类ZVEI CB24I，来源：
- C1
- 分类ZVEI CB24I，水槽：
- C1
Schmersal MZM 100 B ST-1P2PW2RE-A 101211068 安全约束装置 电气数据和诊断输出
- 名称，诊断输出：
- OUT
- 开关元件的设计：
- kurzschlussfest, p-schaltend
- 电压降Ud，最大值：
- 2 V
- 电压，使用类别DC-13：
- 24 VDC
- 电力，使用类别DC-13：
- 0,05 A
Schmersal MZM 100 B ST-1P2PW2RE-A 101211068 安全约束装置 电气数据和诊断输出
- 名称，诊断输出：
- OUT
- 开关元件的设计：
- kurzschlussfest, p-schaltend
- 电压降Ud，最大值：
- 2 V
- 电压，使用类别DC-13：
- 24 VDC
- 电力，使用类别DC-13：
- 0,05 A
Schmersal MZM 100 B ST-1P2PW2RE-A 101211068 安全约束装置 状态显示
- Hinweis (LED-Zustandsanzeige)：
- Betriebszustand: gelbe LED
- Fehler Funktionsstörung: rote LED
- Versorgungsspannung UB: grüne LED
Schmersal MZM 100 B ST-1P2PW2RE-A 101211068 安全约束装置 状态显示
- Hinweis (LED-Zustandsanzeige)：
- Betriebszustand: gelbe LED
- Fehler Funktionsstörung: rote LED
- Versorgungsspannung UB: grüne LED

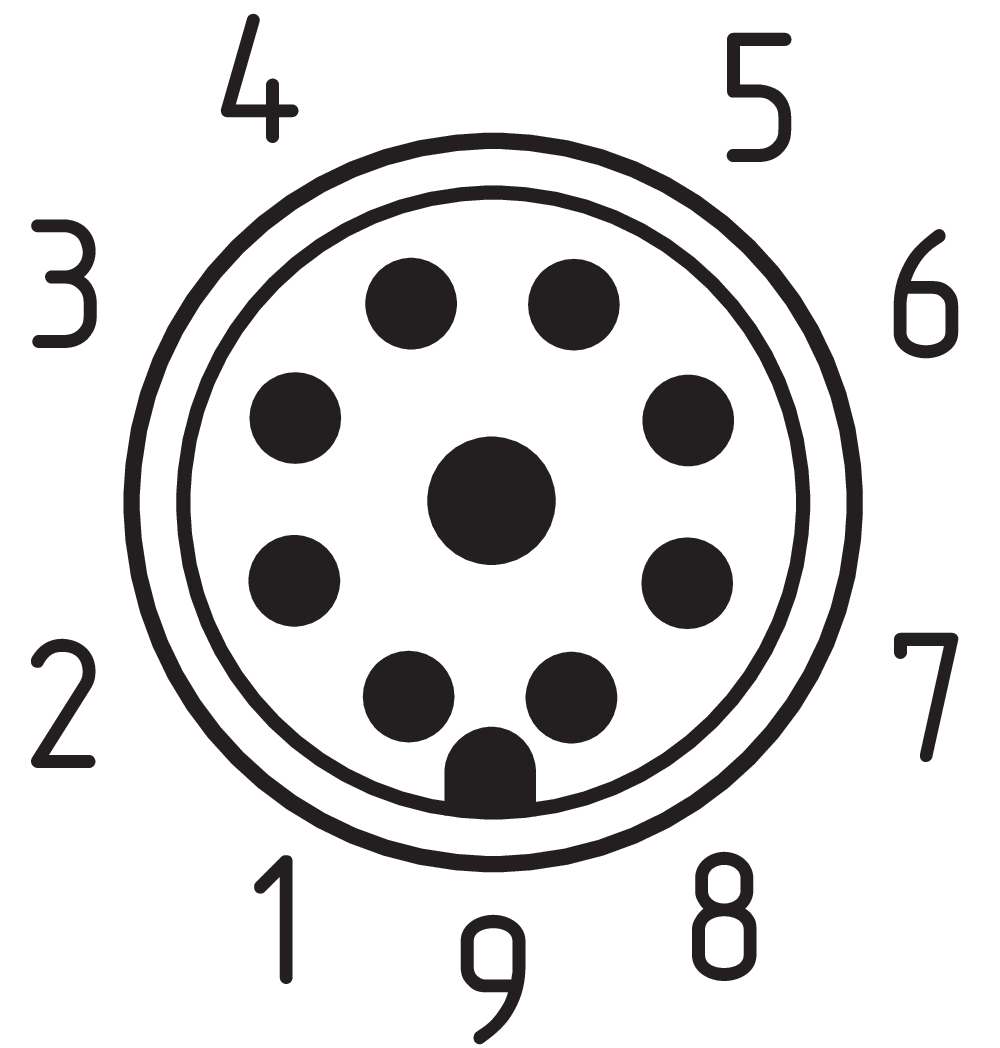

Schmersal MZM 100 B ST-1P2PW2RE-A 101211068 安全约束装置 联系人分配
- 引脚1：
- A1 Versorgungsspannung Ub
- 引脚2：
- X1 Sicherheitseingang 1
- 引脚3：
- A2 GND
- 引脚4：
- Y1 Sicherheitsausgang 1
- 引脚5：
- OUT Diagnoseausgang
- 引脚6：
- X2 Sicherheitseingang 2
- 引脚7：
- Y2 Sicherheitsausgang 2
- 引脚8：
- IN Magnetansteuerung
- 引脚9：
- ohne Funktion
Schmersal MZM 100 B ST-1P2PW2RE-A 101211068 安全约束装置 联系人分配
- 引脚1：
- A1 Versorgungsspannung Ub
- 引脚2：
- X1 Sicherheitseingang 1
- 引脚3：
- A2 GND
- 引脚4：
- Y1 Sicherheitsausgang 1
- 引脚5：
- OUT Diagnoseausgang
- 引脚6：
- X2 Sicherheitseingang 2
- 引脚7：
- Y2 Sicherheitsausgang 2
- 引脚8：
- IN Magnetansteuerung
- 引脚9：
- ohne Funktion
Schmersal MZM 100 B ST-1P2PW2RE-A 101211068 安全约束装置 交货范围
- 交货范围：
- Der Betätiger ist nicht im Lieferumfang enthalten.
Schmersal MZM 100 B ST-1P2PW2RE-A 101211068 安全约束装置 交货范围
- 交货范围：
- Der Betätiger ist nicht im Lieferumfang enthalten.
Schmersal MZM 100 B ST-1P2PW2RE-A 101211068 安全约束装置 配件
- Empfehlung (Betätiger)：
- MZM 100-B1.1
Schmersal MZM 100 B ST-1P2PW2RE-A 101211068 安全约束装置 配件
- Empfehlung (Betätiger)：
- MZM 100-B1.1
Schmersal MZM 100 B ST-1P2PW2RE-A 101211068 安全约束装置 笔记
- Hinweis (Allgemein)：
- Die entsperrte Schutzeinrichtung kann, solange die Betätigereinheit an der Sicherheitszuhaltung anliegt, wieder gesperrt werden. Die Sicherheitsausgänge werden erneut eingeschaltet, somit ist ein Öffnen der Schutzeinrichtung nicht erforderlich.
Schmersal MZM 100 B ST-1P2PW2RE-A 101211068 安全约束装置 笔记
- Hinweis (Allgemein)：
- Die entsperrte Schutzeinrichtung kann, solange die Betätigereinheit an der Sicherheitszuhaltung anliegt, wieder gesperrt werden. Die Sicherheitsausgänge werden erneut eingeschaltet, somit ist ein Öffnen der Schutzeinrichtung nicht erforderlich.
