Schmersal EX-BNS 40S-12Z 5,0M 103002169原厂跨境代采

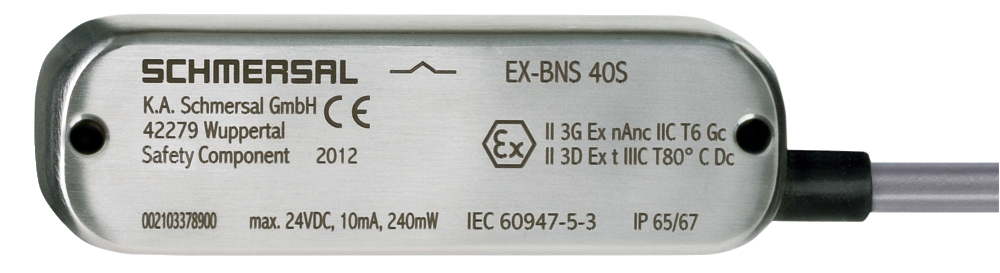

Schmersal EX-BNS 40S-12Z 5,0M 103002169

Schmersal
首页品牌中心EX-BNS 40S-12Z 5,0M 103002169

EX-BNS 40S-12Z 5,0M 103002169

EX-BNS 40S-12Z 5,0M 103002169基本信息

型号: EX-BNS 40S-12Z 5,0M

订货号: 103002169

参考面价： 166.95 EUR

  • ATEX区域2和22的EX保护
  • 不锈钢外壳
  • 88毫米x 27毫米x 14.5毫米
  • 可能的隐蔽安装
  • 对侧向位移不敏感
  • 无机械磨损
  • 适用于食品应用
  • 食品安全连接电缆
EX-BNS 40S-12Z 5,0M 103002169基本属性
净重：0.416 KG
长度：14 mm
宽度：88 mm
高度：27 mm
EX-BNS 40S-12Z 5,0M 103002169产品资料
产品型号名称：
EX-BNS 40S-12Z 5,0M
Artikelnummer (Bestellnummer)：
103002169
EAN (European Article Number)：
4030661428420
eCl@ss编号，版本12.0：
27-27-44-01
eCl@ss编号，11.0版：
27-27-24-02
eCl@ss编号，版本9.0：
27-27-24-02
ETIM编号，7.0版：
EC002544
ETIM编号，版本6.0：
EC002544
EX-BNS 40S-12Z 5,0M 103002169产品资料
产品型号名称：
EX-BNS 40S-12Z 5,0M
Artikelnummer (Bestellnummer)：
103002169
EAN (European Article Number)：
4030661428420
eCl@ss编号，版本12.0：
27-27-44-01
eCl@ss编号，11.0版：
27-27-24-02
eCl@ss编号，版本9.0：
27-27-24-02
ETIM编号，7.0版：
EC002544
ETIM编号，版本6.0：
EC002544
EX-BNS 40S-12Z 5,0M 103002169授权和法规
证书：
ATEX (Konformitätserklärung)
EX-BNS 40S-12Z 5,0M 103002169授权和法规
证书：
ATEX (Konformitätserklärung)
EX-BNS 40S-12Z 5,0M 103002169防爆
防爆：规定：
  • EN IEC 60079-0
  • EN IEC 60079-15
  • EN 60079-31
防爆区：
  • 2
  • 22
防爆类别：
  • 3G
  • 3D
防爆标志：
  • D II 3G Ex nA nC IIC T6 Gc
  • D II 3D Ex tc IIIC T80°C Dc X
制造商声明：
ATEX Zone 2 und 22
EX-BNS 40S-12Z 5,0M 103002169防爆
防爆：规定：
  • EN IEC 60079-0
  • EN IEC 60079-15
  • EN 60079-31
防爆区：
  • 2
  • 22
防爆类别：
  • 3G
  • 3D
防爆标志：
  • D II 3G Ex nA nC IIC T6 Gc
  • D II 3D Ex tc IIIC T80°C Dc X
制造商声明：
ATEX Zone 2 und 22
EX-BNS 40S-12Z 5,0M 103002169一般数据
规则：
  • BG-GS-ET-14
  • EN IEC 60947-5-3
住房设计：
Quader
Einbaubedingungen (mechanisch)：
nicht bündig
外壳材料：
Edelstahl (V4A)
毛重：
416 g
EX-BNS 40S-12Z 5,0M 103002169一般数据
规则：
  • BG-GS-ET-14
  • EN IEC 60947-5-3
住房设计：
Quader
Einbaubedingungen (mechanisch)：
nicht bündig
外壳材料：
Edelstahl (V4A)
毛重：
416 g
EX-BNS 40S-12Z 5,0M 103002169一般数据
编码：
Ja
短路检测：
Ja
交叉电路检测：
Ja
先决条件评估单元：
Ja
开启器数量：
2
闭合器数量：
1
EX-BNS 40S-12Z 5,0M 103002169一般数据
编码：
Ja
短路检测：
Ja
交叉电路检测：
Ja
先决条件评估单元：
Ja
开启器数量：
2
闭合器数量：
1
EX-BNS 40S-12Z 5,0M 103002169安全评估
规则：
EN ISO 13849-1
使用寿命：
20 Jahre
EX-BNS 40S-12Z 5,0M 103002169安全评估
规则：
EN ISO 13849-1
使用寿命：
20 Jahre
EX-BNS 40S-12Z 5,0M 103002169安全注意事项安全输出
B10D-Wert, Öffner/Schließer (NC/NO)：
25.000.000 Schaltspiele
EX-BNS 40S-12Z 5,0M 103002169安全注意事项安全输出
B10D-Wert, Öffner/Schließer (NC/NO)：
25.000.000 Schaltspiele
EX-BNS 40S-12Z 5,0M 103002169机械数据
活动区域：
seitlich
执行机构：
Magnet
冲击能量，最大值：
7 J
运动方向：
Frontal zur aktiven Fläche
EX-BNS 40S-12Z 5,0M 103002169机械数据
活动区域：
seitlich
执行机构：
Magnet
冲击能量，最大值：
7 J
运动方向：
Frontal zur aktiven Fläche
EX-BNS 40S-12Z 5,0M 103002169符合EN IEC 60947-5-3的机械数据和开关距离
安全切换距离ONE Sao：
8 mm
安全开关距离OFF Sar：
18 mm
EX-BNS 40S-12Z 5,0M 103002169符合EN IEC 60947-5-3的机械数据和开关距离
安全切换距离ONE Sao：
8 mm
安全开关距离OFF Sar：
18 mm
EX-BNS 40S-12Z 5,0M 103002169机械数据
线路长度：
5 m
连接类型：
Leitung
堆芯横截面：
0,25 mm2
堆芯横截面：
23 AWG
电缆护套材料：
LiYY
EX-BNS 40S-12Z 5,0M 103002169机械数据
线路长度：
5 m
连接类型：
Leitung
堆芯横截面：
0,25 mm2
堆芯横截面：
23 AWG
电缆护套材料：
LiYY
EX-BNS 40S-12Z 5,0M 103002169机械数据和尺寸
传感器长度：
14 mm
传感器的宽度：
88 mm
传感器的高度：
27 mm
EX-BNS 40S-12Z 5,0M 103002169机械数据和尺寸
传感器长度：
14 mm
传感器的宽度：
88 mm
传感器的高度：
27 mm
EX-BNS 40S-12Z 5,0M 103002169环境条件
保护类型：
  • IP65
  • IP67
环境温度：
-20 ... +60 °C
储存和运输温度：
-25 ... +80 °C
抗振动性：
10 … 55 Hz, Amplitude 1 mm
抗冲击性：
30 g / 11 ms
EX-BNS 40S-12Z 5,0M 103002169环境条件
保护类型：
  • IP65
  • IP67
环境温度：
-20 ... +60 °C
储存和运输温度：
-25 ... +80 °C
抗振动性：
10 … 55 Hz, Amplitude 1 mm
抗冲击性：
30 g / 11 ms
EX-BNS 40S-12Z 5,0M 103002169电气数据
有条件设计短路电流：
100 A
开关电压，最大值：
24 VAC
开关电压，最大值：
24 VDC
最大开关电流：
0,25 A
最大开关功率：
3 W
开关元件：
1 Schließer (NO), 2 Öffner (NC)
开关频率，最大值：
5 Hz
EX-BNS 40S-12Z 5,0M 103002169电气数据
有条件设计短路电流：
100 A
开关电压，最大值：
24 VAC
开关电压，最大值：
24 VDC
最大开关电流：
0,25 A
最大开关功率：
3 W
开关元件：
1 Schließer (NO), 2 Öffner (NC)
开关频率，最大值：
5 Hz
EX-BNS 40S-12Z 5,0M 103002169电气数据数字输出
开关元件的设计：
Sonstige, Reedkontakt
EX-BNS 40S-12Z 5,0M 103002169电气数据数字输出
开关元件的设计：
Sonstige, Reedkontakt
EX-BNS 40S-12Z 5,0M 103002169交货范围
交货范围：
Der Betätiger ist nicht im Lieferumfang enthalten.
EX-BNS 40S-12Z 5,0M 103002169交货范围
交货范围：
Der Betätiger ist nicht im Lieferumfang enthalten.
EX-BNS 40S-12Z 5,0M 103002169配件
Empfehlung (Betätiger)：
  • BPS 40S-2
  • BPS 40S-1-C
  • BPS 40S-2-C
建议安全开关设备：
  • SRB-E-301ST
  • SRB-E-201LC
EX-BNS 40S-12Z 5,0M 103002169配件
Empfehlung (Betätiger)：
  • BPS 40S-2
  • BPS 40S-1-C
  • BPS 40S-2-C
建议安全开关设备：
  • SRB-E-301ST
  • SRB-E-201LC
EX-BNS 40S-12Z 5,0M 103002169笔记
Hinweis (Allgemein)：
  • Darstellung der Kontaktsymbole bei geschlossener Schutzeinrichtung.
  • Die Kontaktbelegungen bei den Ausführungen mit oder ohne LED sind identisch.
EX-BNS 40S-12Z 5,0M 103002169笔记
Hinweis (Allgemein)：
  • Darstellung der Kontaktsymbole bei geschlossener Schutzeinrichtung.
  • Die Kontaktbelegungen bei den Ausführungen mit oder ohne LED sind identisch.
EX-BNS 40S-12Z 5,0M 103002169电路示例
Hinweis (Schaltungsbeispiel)：
Der Kontakt S21-S22 muss in den Sicherheitskreis eingebunden werden.
EX-BNS 40S-12Z 5,0M 103002169电路示例
Hinweis (Schaltungsbeispiel)：
Der Kontakt S21-S22 muss in den Sicherheitskreis eingebunden werden.
