德国Schmersal

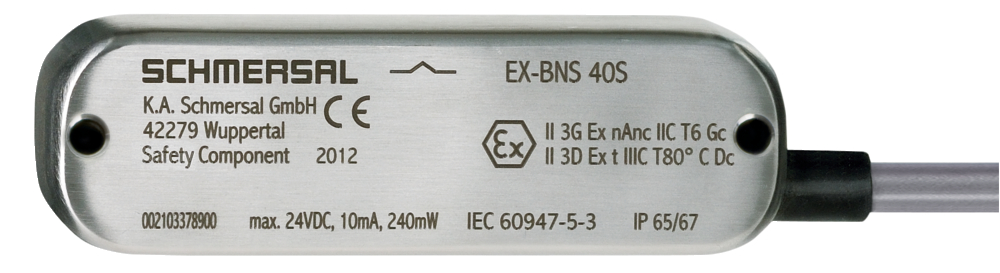

Schmersal EX-BNS 40S-12Z 10,0M 103002170 EX磁性安全传感器
型号: EX-BNS 40S-12Z 10,0M
订货号: 103002170
参考面价: 186.00 EUR
- ATEX区域2和22的EX保护
- 不锈钢外壳
- 88毫米x 27毫米x 14.5毫米
- 可能的隐蔽安装
- 对侧向位移不敏感
- 无机械磨损
- 适用于食品应用
- 食品安全连接电缆
Schmersal EX-BNS 40S-12Z 10,0M 103002170 EX磁性安全传感器 基本属性
净重:0.700 KG
长度:14 mm
宽度:88 mm
高度:27 mm
Schmersal EX-BNS 40S-12Z 10,0M 103002170 EX磁性安全传感器 产品资料
- 产品型号名称:
- EX-BNS 40S-12Z 10,0M
- Artikelnummer (Bestellnummer):
- 103002170
- EAN (European Article Number):
- 4030661428437
- eCl@ss编号,版本12.0:
- 27-27-44-01
- eCl@ss编号,11.0版:
- 27-27-24-02
- eCl@ss编号,版本9.0:
- 27-27-24-02
- ETIM编号,7.0版:
- EC002544
- ETIM编号,版本6.0:
- EC002544
Schmersal EX-BNS 40S-12Z 10,0M 103002170 EX磁性安全传感器 产品资料
- 产品型号名称:
- EX-BNS 40S-12Z 10,0M
- Artikelnummer (Bestellnummer):
- 103002170
- EAN (European Article Number):
- 4030661428437
- eCl@ss编号,版本12.0:
- 27-27-44-01
- eCl@ss编号,11.0版:
- 27-27-24-02
- eCl@ss编号,版本9.0:
- 27-27-24-02
- ETIM编号,7.0版:
- EC002544
- ETIM编号,版本6.0:
- EC002544
Schmersal EX-BNS 40S-12Z 10,0M 103002170 EX磁性安全传感器 授权和法规
Schmersal EX-BNS 40S-12Z 10,0M 103002170 EX磁性安全传感器 授权和法规
Schmersal EX-BNS 40S-12Z 10,0M 103002170 EX磁性安全传感器 防爆
- 防爆:规定:
- EN IEC 60079-0
- EN IEC 60079-15
- EN 60079-31
- 防爆区:
- 2
- 22
- 防爆类别:
- 3G
- 3D
- 防爆标志:
- D II 3G Ex nA nC IIC T6 Gc
- D II 3D Ex tc IIIC T80°C Dc X
- 制造商声明:
- ATEX Zone 2 und 22
Schmersal EX-BNS 40S-12Z 10,0M 103002170 EX磁性安全传感器 防爆
- 防爆:规定:
- EN IEC 60079-0
- EN IEC 60079-15
- EN 60079-31
- 防爆区:
- 2
- 22
- 防爆类别:
- 3G
- 3D
- 防爆标志:
- D II 3G Ex nA nC IIC T6 Gc
- D II 3D Ex tc IIIC T80°C Dc X
- 制造商声明:
- ATEX Zone 2 und 22
Schmersal EX-BNS 40S-12Z 10,0M 103002170 EX磁性安全传感器 一般数据
- 规则:
- BG-GS-ET-14
- EN IEC 60947-5-3
- 住房设计:
- Quader
- Einbaubedingungen (mechanisch):
- nicht bündig
- 外壳材料:
- Edelstahl (V4A)
- 毛重:
- 700 g
Schmersal EX-BNS 40S-12Z 10,0M 103002170 EX磁性安全传感器 一般数据
- 规则:
- BG-GS-ET-14
- EN IEC 60947-5-3
- 住房设计:
- Quader
- Einbaubedingungen (mechanisch):
- nicht bündig
- 外壳材料:
- Edelstahl (V4A)
- 毛重:
- 700 g
Schmersal EX-BNS 40S-12Z 10,0M 103002170 EX磁性安全传感器 一般数据
- 编码:
- Ja
- 短路检测:
- Ja
- 交叉电路检测:
- Ja
- 先决条件评估单元:
- Ja
- 开启器数量:
- 2
- 闭合器数量:
- 1
Schmersal EX-BNS 40S-12Z 10,0M 103002170 EX磁性安全传感器 一般数据
- 编码:
- Ja
- 短路检测:
- Ja
- 交叉电路检测:
- Ja
- 先决条件评估单元:
- Ja
- 开启器数量:
- 2
- 闭合器数量:
- 1
Schmersal EX-BNS 40S-12Z 10,0M 103002170 EX磁性安全传感器 安全评估
- 规则:
- EN ISO 13849-1
- 使用寿命:
- 20 Jahre
Schmersal EX-BNS 40S-12Z 10,0M 103002170 EX磁性安全传感器 安全评估
- 规则:
- EN ISO 13849-1
- 使用寿命:
- 20 Jahre
Schmersal EX-BNS 40S-12Z 10,0M 103002170 EX磁性安全传感器 安全注意事项安全输出
- B10D-Wert, Öffner/Schließer (NC/NO):
- 25.000.000 Schaltspiele
Schmersal EX-BNS 40S-12Z 10,0M 103002170 EX磁性安全传感器 安全注意事项安全输出
- B10D-Wert, Öffner/Schließer (NC/NO):
- 25.000.000 Schaltspiele
Schmersal EX-BNS 40S-12Z 10,0M 103002170 EX磁性安全传感器 机械数据
- 活动区域:
- seitlich
- 执行机构:
- Magnet
- 冲击能量,最大值:
- 7 J
- 运动方向:
- Frontal zur aktiven Fläche
Schmersal EX-BNS 40S-12Z 10,0M 103002170 EX磁性安全传感器 机械数据
- 活动区域:
- seitlich
- 执行机构:
- Magnet
- 冲击能量,最大值:
- 7 J
- 运动方向:
- Frontal zur aktiven Fläche
Schmersal EX-BNS 40S-12Z 10,0M 103002170 EX磁性安全传感器 符合EN IEC 60947-5-3的机械数据和开关距离
- 安全切换距离ONE Sao:
- 8 mm
- 安全开关距离OFF Sar:
- 18 mm
Schmersal EX-BNS 40S-12Z 10,0M 103002170 EX磁性安全传感器 符合EN IEC 60947-5-3的机械数据和开关距离
- 安全切换距离ONE Sao:
- 8 mm
- 安全开关距离OFF Sar:
- 18 mm
Schmersal EX-BNS 40S-12Z 10,0M 103002170 EX磁性安全传感器 机械数据
- 线路长度:
- 10 m
- 连接类型:
- Kabel
- 堆芯横截面:
- 0,25 mm2
- 堆芯横截面:
- 23 AWG
- 电缆护套材料:
- LiYY
Schmersal EX-BNS 40S-12Z 10,0M 103002170 EX磁性安全传感器 机械数据
- 线路长度:
- 10 m
- 连接类型:
- Kabel
- 堆芯横截面:
- 0,25 mm2
- 堆芯横截面:
- 23 AWG
- 电缆护套材料:
- LiYY
Schmersal EX-BNS 40S-12Z 10,0M 103002170 EX磁性安全传感器 机械数据和尺寸
- 传感器长度:
- 14 mm
- 传感器的宽度:
- 88 mm
- 传感器的高度:
- 27 mm
Schmersal EX-BNS 40S-12Z 10,0M 103002170 EX磁性安全传感器 机械数据和尺寸
- 传感器长度:
- 14 mm
- 传感器的宽度:
- 88 mm
- 传感器的高度:
- 27 mm
Schmersal EX-BNS 40S-12Z 10,0M 103002170 EX磁性安全传感器 环境条件
- 保护类型:
- IP65
- IP67
- 环境温度:
- -20 ... +60 °C
- 储存和运输温度:
- -25 ... +80 °C
- 抗振动性:
- 10 … 55 Hz, Amplitude 1 mm
- 抗冲击性:
- 30 g / 11 ms
Schmersal EX-BNS 40S-12Z 10,0M 103002170 EX磁性安全传感器 环境条件
- 保护类型:
- IP65
- IP67
- 环境温度:
- -20 ... +60 °C
- 储存和运输温度:
- -25 ... +80 °C
- 抗振动性:
- 10 … 55 Hz, Amplitude 1 mm
- 抗冲击性:
- 30 g / 11 ms
Schmersal EX-BNS 40S-12Z 10,0M 103002170 EX磁性安全传感器 电气数据
- 有条件设计短路电流:
- 100 A
- 开关电压,最大值:
- 24 VAC
- 开关电压,最大值:
- 24 VDC
- 最大开关电流:
- 0,25 A
- 最大开关功率:
- 3 W
- 开关元件:
- 1 Schließer (NO), 2 Öffner (NC)
- 开关频率,最大值:
- 5 Hz
Schmersal EX-BNS 40S-12Z 10,0M 103002170 EX磁性安全传感器 电气数据
- 有条件设计短路电流:
- 100 A
- 开关电压,最大值:
- 24 VAC
- 开关电压,最大值:
- 24 VDC
- 最大开关电流:
- 0,25 A
- 最大开关功率:
- 3 W
- 开关元件:
- 1 Schließer (NO), 2 Öffner (NC)
- 开关频率,最大值:
- 5 Hz
Schmersal EX-BNS 40S-12Z 10,0M 103002170 EX磁性安全传感器 电气数据数字输出
- 开关元件的设计:
- Sonstige, Reedkontakt
Schmersal EX-BNS 40S-12Z 10,0M 103002170 EX磁性安全传感器 电气数据数字输出
- 开关元件的设计:
- Sonstige, Reedkontakt
Schmersal EX-BNS 40S-12Z 10,0M 103002170 EX磁性安全传感器 交货范围
- 交货范围:
- Der Betätiger ist nicht im Lieferumfang enthalten.
Schmersal EX-BNS 40S-12Z 10,0M 103002170 EX磁性安全传感器 交货范围
- 交货范围:
- Der Betätiger ist nicht im Lieferumfang enthalten.
Schmersal EX-BNS 40S-12Z 10,0M 103002170 EX磁性安全传感器 配件
- Empfehlung (Betätiger):
- BPS 40S-2
- BPS 40S-1-C
- BPS 40S-2-C
- 建议安全开关设备:
- SRB-E-301ST
- SRB-E-201LC
Schmersal EX-BNS 40S-12Z 10,0M 103002170 EX磁性安全传感器 配件
- Empfehlung (Betätiger):
- BPS 40S-2
- BPS 40S-1-C
- BPS 40S-2-C
- 建议安全开关设备:
- SRB-E-301ST
- SRB-E-201LC
Schmersal EX-BNS 40S-12Z 10,0M 103002170 EX磁性安全传感器 笔记
- Hinweis (Allgemein):
- Darstellung der Kontaktsymbole bei geschlossener Schutzeinrichtung.
- Die Kontaktbelegungen bei den Ausführungen mit oder ohne LED sind identisch.
Schmersal EX-BNS 40S-12Z 10,0M 103002170 EX磁性安全传感器 笔记
- Hinweis (Allgemein):
- Darstellung der Kontaktsymbole bei geschlossener Schutzeinrichtung.
- Die Kontaktbelegungen bei den Ausführungen mit oder ohne LED sind identisch.
Schmersal EX-BNS 40S-12Z 10,0M 103002170 EX磁性安全传感器 电路示例
- Hinweis (Schaltungsbeispiel):
- Der Kontakt S21-S22 muss in den Sicherheitskreis eingebunden werden.
Schmersal EX-BNS 40S-12Z 10,0M 103002170 EX磁性安全传感器 电路示例
- Hinweis (Schaltungsbeispiel):
- Der Kontakt S21-S22 muss in den Sicherheitskreis eingebunden werden.
