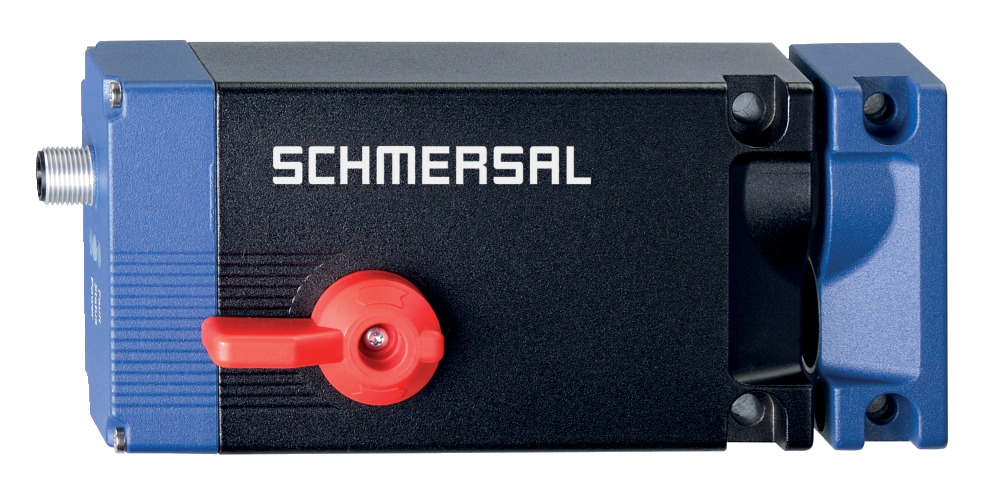

AZM400Z-ST-1P2P-T 103003593基本信息

型号: AZM400Z-ST-1P2P-T

订货号: 103003593

参考面价: 577.25 EUR

  • 采用RFID技术的通用编码
  • 连接器M12,8针
  • 保留监测
  • 1诊断输出
  • 逃生释放
  • 双稳态电机驱动系统
  • 锁紧力10.000 N
  • 可抵抗高达300 N的剪切力解锁
  • PL e.Cat.4 oSIL 3用于锁定和锁定功能
  • 锁定功能的双通道控制
  • P/P和P/N开关输出的操作
  • 大型执行器游戏
AZM400Z-ST-1P2P-T 103003593基本属性
净重:0.846 KG
长度:65 mm
宽度:78 mm
高度:157 mm
AZM400Z-ST-1P2P-T 103003593产品资料
产品型号名称:
AZM400Z-ST-1P2P-T
项目编号(订单编号):
103003593
EAN(欧洲商品编号):
4030661472584
eCl@ss编号,版本12.0:
27-27-26-03
eCl@ss编号,11.0版:
27-27-26-03
eCl@ss编号,版本9.0:
27-27-26-03
ETIM编号,7.0版:
EC002593
ETIM编号,版本6.0:
EC002593
AZM400Z-ST-1P2P-T 103003593产品资料
产品型号名称:
AZM400Z-ST-1P2P-T
项目编号(订单编号):
103003593
EAN(欧洲商品编号):
4030661472584
eCl@ss编号,版本12.0:
27-27-26-03
eCl@ss编号,11.0版:
27-27-26-03
eCl@ss编号,版本9.0:
27-27-26-03
ETIM编号,7.0版:
EC002593
ETIM编号,版本6.0:
EC002593
AZM400Z-ST-1P2P-T 103003593授权和法规
证书:
  • TÜV
  • cULus
  • FCC
  • IC
  • UKCA
  • ANATEL
AZM400Z-ST-1P2P-T 103003593授权和法规
证书:
  • TÜV
  • cULus
  • FCC
  • IC
  • UKCA
  • ANATEL
AZM400Z-ST-1P2P-T 103003593一般数据
规则:
  • EN ISO 13849-1
  • EN ISO 14119
  • EN IEC 60947-5-3
  • EN IEC 61508
编码:
Universelle Codierung
编码等级符合EN ISO 1419:
gering
行动原则:
  • Magnetfeld
  • RFID
频带RFID:
125 kHz
RFID传输功率,最大值:
-6 dB/m
外壳材料:
Metall, Aluminium-Druckguss
执行机构关闭时安全输出的响应时间,最大值:
100 ms
毛重:
846 g
AZM400Z-ST-1P2P-T 103003593一般数据
规则:
  • EN ISO 13849-1
  • EN ISO 14119
  • EN IEC 60947-5-3
  • EN IEC 61508
编码:
Universelle Codierung
编码等级符合EN ISO 1419:
gering
行动原则:
  • Magnetfeld
  • RFID
频带RFID:
125 kHz
RFID传输功率,最大值:
-6 dB/m
外壳材料:
Metall, Aluminium-Druckguss
执行机构关闭时安全输出的响应时间,最大值:
100 ms
毛重:
846 g
AZM400Z-ST-1P2P-T 103003593一般数据
保留监测:
Ja
逃生释放:
Ja
短路检测:
Ja
交叉电路检测:
Ja
安全功能:
Ja
集成显示,状态:
Ja
诊断信号数量:
1
安全触点数量:
2
AZM400Z-ST-1P2P-T 103003593一般数据
保留监测:
Ja
逃生释放:
Ja
短路检测:
Ja
交叉电路检测:
Ja
安全功能:
Ja
集成显示,状态:
Ja
诊断信号数量:
1
安全触点数量:
2
AZM400Z-ST-1P2P-T 103003593安全评估
规则:
  • EN ISO 13849-1
  • EN IEC 61508
AZM400Z-ST-1P2P-T 103003593安全评估
规则:
  • EN ISO 13849-1
  • EN IEC 61508
AZM400Z-ST-1P2P-T 103003593安全注意事项
性能级别,最高可达:
e
类别:
4
PFH值:
1,00 x 10⁻⁹ /h
PFD值:
9,00 x 10⁻⁵
安全完整性等级(SIL),适用于:
3
使用寿命:
20 Jahre
AZM400Z-ST-1P2P-T 103003593安全注意事项
性能级别,最高可达:
e
类别:
4
PFH值:
1,00 x 10⁻⁹ /h
PFD值:
9,00 x 10⁻⁵
安全完整性等级(SIL),适用于:
3
使用寿命:
20 Jahre
AZM400Z-ST-1P2P-T 103003593安全注意事项
性能级别,最高可达:
e
类别:
4
PFH值:
1,80 x 10⁻⁹ /h
PFD值:
1,60 x 10⁻⁴
安全完整性等级(SIL),适用于:
3
使用寿命:
20 Jahre
AZM400Z-ST-1P2P-T 103003593安全注意事项
性能级别,最高可达:
e
类别:
4
PFH值:
1,80 x 10⁻⁹ /h
PFD值:
1,60 x 10⁻⁴
安全完整性等级(SIL),适用于:
3
使用寿命:
20 Jahre
AZM400Z-ST-1P2P-T 103003593机械数据
锁定原理:
bistabil
最小机械寿命:
1.000.000 Schaltspiele
注(机械寿命):
Davon mit Querkraft Fquer = 100 N: 100.000 Schaltspiele
锁定至执行机构的允许距离,最小值:
1 mm
锁定到执行机构的允许距离,最大值:
7 mm
锁定和执行器之间的角度偏移,最大值:
2 °
设备之间的最小距离:
30 mm
锁紧力FZh符合EN ISO 1419:
10.000 N
锁紧力Fmax,最大值:
13.000 N
螺栓返回时的剪切力,最大值(针对拧紧的门):
300 N
注释(螺栓回位上的剪切力):
Gilt nicht für Flucht-, Bowdenzug- und Hilfsentriegelung
紧固螺钉的设计:
2x M6
注意事项(固定螺钉的设计):
Festigkeitsklasse min. 10.9
螺钉拧紧力矩:
8 Nm
AZM400Z-ST-1P2P-T 103003593机械数据
锁定原理:
bistabil
最小机械寿命:
1.000.000 Schaltspiele
注(机械寿命):
Davon mit Querkraft Fquer = 100 N: 100.000 Schaltspiele
锁定至执行机构的允许距离,最小值:
1 mm
锁定到执行机构的允许距离,最大值:
7 mm
锁定和执行器之间的角度偏移,最大值:
2 °
设备之间的最小距离:
30 mm
锁紧力FZh符合EN ISO 1419:
10.000 N
锁紧力Fmax,最大值:
13.000 N
螺栓返回时的剪切力,最大值(针对拧紧的门):
300 N
注释(螺栓回位上的剪切力):
Gilt nicht für Flucht-, Bowdenzug- und Hilfsentriegelung
紧固螺钉的设计:
2x M6
注意事项(固定螺钉的设计):
Festigkeitsklasse min. 10.9
螺钉拧紧力矩:
8 Nm
AZM400Z-ST-1P2P-T 103003593机械数据
连接类型:
Steckverbinder M12, 8-polig, A-codiert
AZM400Z-ST-1P2P-T 103003593机械数据
连接类型:
Steckverbinder M12, 8-polig, A-codiert

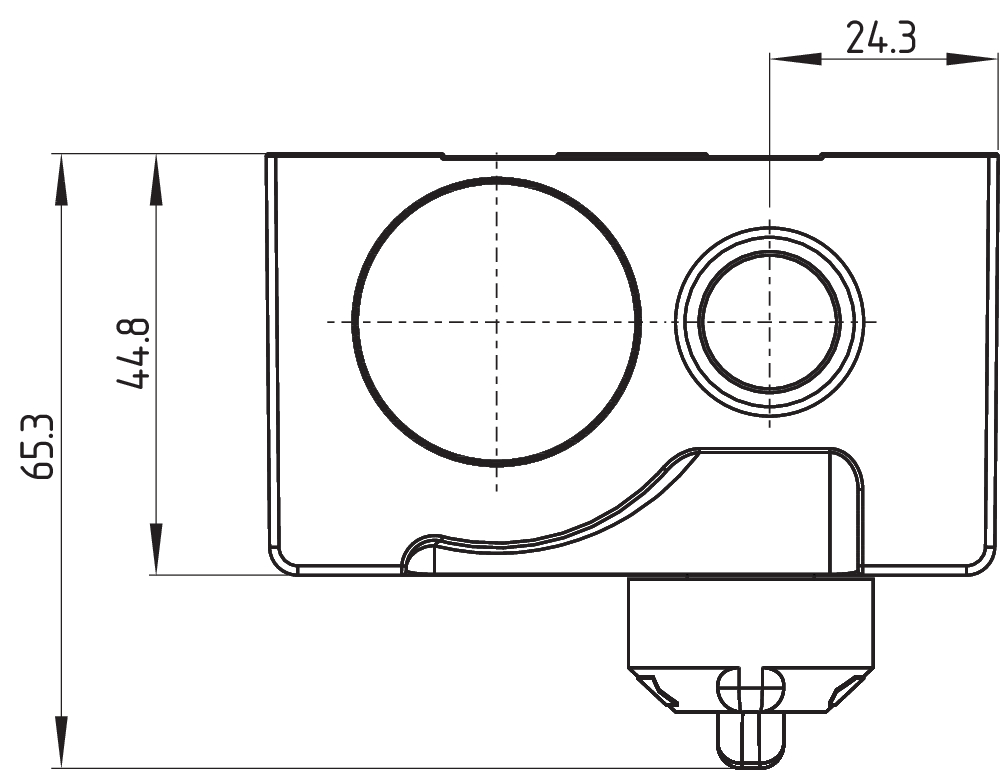

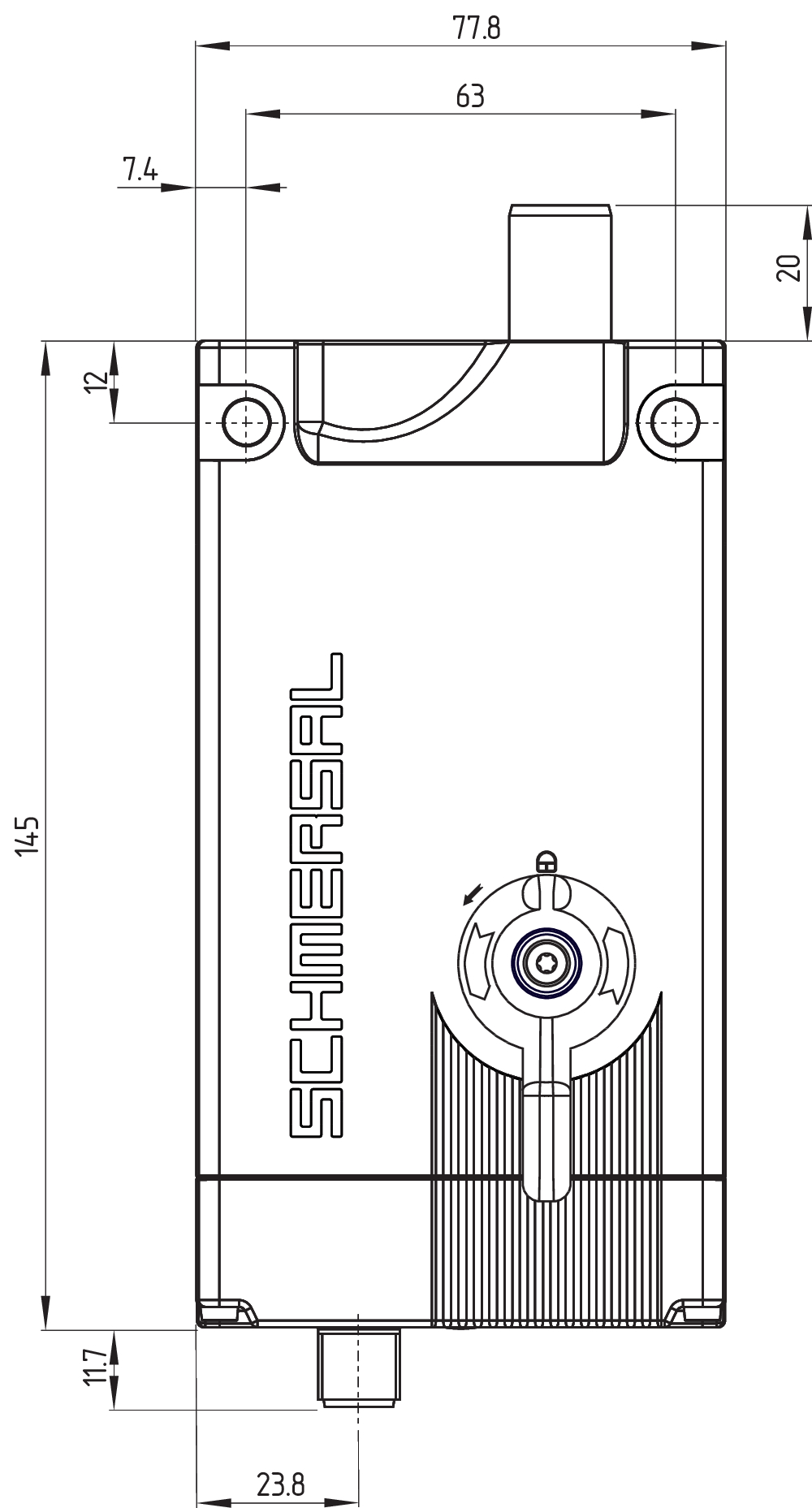

AZM400Z-ST-1P2P-T 103003593机械数据和尺寸
传感器长度:
65,3 mm
传感器的宽度:
77,8 mm
传感器的高度:
156,7 mm
AZM400Z-ST-1P2P-T 103003593机械数据和尺寸
传感器长度:
65,3 mm
传感器的宽度:
77,8 mm
传感器的高度:
156,7 mm
AZM400Z-ST-1P2P-T 103003593环境条件
保护类型:
  • IP66
  • IP67
环境温度:
-20 ... +55 °C
储存和运输温度:
-40 ... +85 °C
最大相对湿度:
93 %
注(相对湿度):
  • nicht kondensierend
  • nicht vereisend
抗振动性:
10 … 150 Hz, Amplitude 0,35 mm
抗冲击性:
30 g / 11 ms
防护等级:
III
NN以上的最大允许安装高度:
2.000 m
AZM400Z-ST-1P2P-T 103003593环境条件
保护类型:
  • IP66
  • IP67
环境温度:
-20 ... +55 °C
储存和运输温度:
-40 ... +85 °C
最大相对湿度:
93 %
注(相对湿度):
  • nicht kondensierend
  • nicht vereisend
抗振动性:
10 … 150 Hz, Amplitude 0,35 mm
抗冲击性:
30 g / 11 ms
防护等级:
III
NN以上的最大允许安装高度:
2.000 m
AZM400Z-ST-1P2P-T 103003593环境条件.绝缘特性
设计绝缘电压Ui:
32 VDC
设计抗震Uimp:
0,8 kV
浪涌类别:
III
污染程度:
3
AZM400Z-ST-1P2P-T 103003593环境条件.绝缘特性
设计绝缘电压Ui:
32 VDC
设计抗震Uimp:
0,8 kV
浪涌类别:
III
污染程度:
3
AZM400Z-ST-1P2P-T 103003593电气数据
工作电压:
24 VDC -15 % / +10 % (stabilisiertes PELV-Netzteil)
怠速电流I0,典型值:
100 mA
螺栓移动过程中的电流消耗,峰值:
600 mA / 100 ms
设计工作电压:
24 VDC
有条件设计短路电流:
100 A
外部电缆和设备保护:
2A gG
待机延迟,最大值:
1.500 ms
开关频率,最大值:
0,3 Hz
关闭/打开周期,最小值:
3
最小平均循环时间(连续运行):
20 s
使用类别DC-12:
24 VDC / 0,05 A
电气保险丝,最大:
2 A
AZM400Z-ST-1P2P-T 103003593电气数据
工作电压:
24 VDC -15 % / +10 % (stabilisiertes PELV-Netzteil)
怠速电流I0,典型值:
100 mA
螺栓移动过程中的电流消耗,峰值:
600 mA / 100 ms
设计工作电压:
24 VDC
有条件设计短路电流:
100 A
外部电缆和设备保护:
2A gG
待机延迟,最大值:
1.500 ms
开关频率,最大值:
0,3 Hz
关闭/打开周期,最小值:
3
最小平均循环时间(连续运行):
20 s
使用类别DC-12:
24 VDC / 0,05 A
电气保险丝,最大:
2 A
AZM400Z-ST-1P2P-T 103003593电气数据
名称,税收投入:
E1 und E2 (p-schaltend), E3 (n-schaltend)
控制输入切换阈值:
  • −3 V … 5 V (Low)
  • 15 V … 30 V (High)
分类ZVEI CB24I,水槽:
C0
分类ZVEI CB24I,来源:
  • C1
  • C2
  • C3
24V时的最小电流消耗:
5 mA
24V时的最大电流消耗:
10 mA
允许的差异时间(输入信号),最大值:
10 s
测试脉冲间隔,最大值:
40 ms
测试脉冲持续时间,最大值:
5 ms
控制器的允许剩余电流:
1,5 mA
AZM400Z-ST-1P2P-T 103003593电气数据
名称,税收投入:
E1 und E2 (p-schaltend), E3 (n-schaltend)
控制输入切换阈值:
  • −3 V … 5 V (Low)
  • 15 V … 30 V (High)
分类ZVEI CB24I,水槽:
C0
分类ZVEI CB24I,来源:
  • C1
  • C2
  • C3
24V时的最小电流消耗:
5 mA
24V时的最大电流消耗:
10 mA
允许的差异时间(输入信号),最大值:
10 s
测试脉冲间隔,最大值:
40 ms
测试脉冲持续时间,最大值:
5 ms
控制器的允许剩余电流:
1,5 mA
AZM400Z-ST-1P2P-T 103003593电气数据安全数字输出
名称,安全输出:
Y1 und Y2
开关元件的设计:
kurzschlussfest, p-schaltend
电压降Ud,最大值:
2 V
剩余电流Ir,最大值:
0,5 mA
电压,使用类别DC-12:
24 VDC
电力,使用类别DC-12:
0,25 A
电压,使用类别DC-13:
24 VDC
电力,使用类别DC-13:
0,25 A
测试脉冲间隔,典型:
1000 ms
测试脉冲持续时间,最大值:
0,5 ms
分类ZVEI CB24I,来源:
C2
分类ZVEI CB24I,水槽:
  • C1
  • C2
AZM400Z-ST-1P2P-T 103003593电气数据安全数字输出
名称,安全输出:
Y1 und Y2
开关元件的设计:
kurzschlussfest, p-schaltend
电压降Ud,最大值:
2 V
剩余电流Ir,最大值:
0,5 mA
电压,使用类别DC-12:
24 VDC
电力,使用类别DC-12:
0,25 A
电压,使用类别DC-13:
24 VDC
电力,使用类别DC-13:
0,25 A
测试脉冲间隔,典型:
1000 ms
测试脉冲持续时间,最大值:
0,5 ms
分类ZVEI CB24I,来源:
C2
分类ZVEI CB24I,水槽:
  • C1
  • C2
AZM400Z-ST-1P2P-T 103003593电气数据和诊断输出
名称,诊断输出:
OUT
开关元件的设计:
kurzschlussfest, p-schaltend
电压降Ud,最大值:
2 V
电压,使用类别DC-12:
24 VDC
电力,使用类别DC-12:
0,05 A
电压,使用类别DC-13:
24 VDC
电力,使用类别DC-13:
0,05 A
笔记:
Die Diagnoseausgänge sind keine sicherheitsrelevanten Ausgänge!
AZM400Z-ST-1P2P-T 103003593电气数据和诊断输出
名称,诊断输出:
OUT
开关元件的设计:
kurzschlussfest, p-schaltend
电压降Ud,最大值:
2 V
电压,使用类别DC-12:
24 VDC
电力,使用类别DC-12:
0,05 A
电压,使用类别DC-13:
24 VDC
电力,使用类别DC-13:
0,05 A
笔记:
Die Diagnoseausgänge sind keine sicherheitsrelevanten Ausgänge!
AZM400Z-ST-1P2P-T 103003593状态显示
备注(LED状态指示灯):
  • Betriebszustand: gelbe LED
  • Fehler Funktionsstörung: rote LED
  • Versorgungsspannung UB: grüne LED
AZM400Z-ST-1P2P-T 103003593状态显示
备注(LED状态指示灯):
  • Betriebszustand: gelbe LED
  • Fehler Funktionsstörung: rote LED
  • Versorgungsspannung UB: grüne LED
AZM400Z-ST-1P2P-T 103003593联系人分配
引脚1:
A1 Versorgungsspannung Ub
引脚2:
E1 Steuereingang 1
引脚3:
A2 GND
引脚4:
Y1 Sicherheitsausgang 1
引脚5:
OUT Diagnoseausgang
引脚6:
E3 Steuereingang 3
引脚7:
Y2 Sicherheitsausgang 2
引脚8:
E2 Steuereingang 2
AZM400Z-ST-1P2P-T 103003593联系人分配
引脚1:
A1 Versorgungsspannung Ub
引脚2:
E1 Steuereingang 1
引脚3:
A2 GND
引脚4:
Y1 Sicherheitsausgang 1
引脚5:
OUT Diagnoseausgang
引脚6:
E3 Steuereingang 3
引脚7:
Y2 Sicherheitsausgang 2
引脚8:
E2 Steuereingang 2
AZM400Z-ST-1P2P-T 103003593交货范围
交货范围:
Der Betätiger ist nicht im Lieferumfang enthalten.
AZM400Z-ST-1P2P-T 103003593交货范围
交货范围:
Der Betätiger ist nicht im Lieferumfang enthalten.
AZM400Z-ST-1P2P-T 103003593配件
建议(执行机构):
AZM400-B1
AZM400Z-ST-1P2P-T 103003593配件
建议(执行机构):
AZM400-B1
AZM400Z-ST-1P2P-T
业务合作
Schmersal AZM400Z-ST-1P2P-T 103003593原厂跨境代采
Schmersal AZM400Z-ST-1P2P-T 103003593原厂跨境代采
Schmersal AZM400Z-ST-1P2P-T 103003593原厂跨境代采
Schmersal AZM400Z-ST-1P2P-T 103003593原厂跨境代采
Schmersal AZM400Z-ST-1P2P-T 103003593原厂跨境代采

基本信息

型号: AZM400Z-ST-1P2P-T

订货号: 103003593

参考面价: 577.25 EUR

  • ·采用RFID技术的通用编码
  • ·连接器M12,8针
  • ·保留监测
  • ·1诊断输出
  • ·逃生释放
  • ·双稳态电机驱动系统
  • ·锁紧力10.000 N
  • ·可抵抗高达300 N的剪切力解锁
  • ·PL e.Cat.4 oSIL 3用于锁定和锁定功能
  • ·锁定功能的双通道控制
  • ·P/P和P/N开关输出的操作
  • ·大型执行器游戏
产品资料
产品型号名称:
AZM400Z-ST-1P2P-T
项目编号(订单编号):
103003593
EAN(欧洲商品编号):
4030661472584
eCl@ss编号,版本12.0:
27-27-26-03
eCl@ss编号,11.0版:
27-27-26-03
eCl@ss编号,版本9.0:
27-27-26-03
ETIM编号,7.0版:
EC002593
ETIM编号,版本6.0:
EC002593
产品资料
产品型号名称:
AZM400Z-ST-1P2P-T
项目编号(订单编号):
103003593
EAN(欧洲商品编号):
4030661472584
eCl@ss编号,版本12.0:
27-27-26-03
eCl@ss编号,11.0版:
27-27-26-03
eCl@ss编号,版本9.0:
27-27-26-03
ETIM编号,7.0版:
EC002593
ETIM编号,版本6.0:
EC002593
授权和法规
证书:
  • TÜV
  • cULus
  • FCC
  • IC
  • UKCA
  • ANATEL
授权和法规
证书:
  • TÜV
  • cULus
  • FCC
  • IC
  • UKCA
  • ANATEL
一般数据
规则:
  • EN ISO 13849-1
  • EN ISO 14119
  • EN IEC 60947-5-3
  • EN IEC 61508
编码:
Universelle Codierung
编码等级符合EN ISO 1419:
gering
行动原则:
  • Magnetfeld
  • RFID
频带RFID:
125 kHz
RFID传输功率,最大值:
-6 dB/m
外壳材料:
Metall, Aluminium-Druckguss
执行机构关闭时安全输出的响应时间,最大值:
100 ms
毛重:
846 g
一般数据
规则:
  • EN ISO 13849-1
  • EN ISO 14119
  • EN IEC 60947-5-3
  • EN IEC 61508
编码:
Universelle Codierung
编码等级符合EN ISO 1419:
gering
行动原则:
  • Magnetfeld
  • RFID
频带RFID:
125 kHz
RFID传输功率,最大值:
-6 dB/m
外壳材料:
Metall, Aluminium-Druckguss
执行机构关闭时安全输出的响应时间,最大值:
100 ms
毛重:
846 g
一般数据
保留监测:
Ja
逃生释放:
Ja
短路检测:
Ja
交叉电路检测:
Ja
安全功能:
Ja
集成显示,状态:
Ja
诊断信号数量:
1
安全触点数量:
2
一般数据
保留监测:
Ja
逃生释放:
Ja
短路检测:
Ja
交叉电路检测:
Ja
安全功能:
Ja
集成显示,状态:
Ja
诊断信号数量:
1
安全触点数量:
2
安全评估
规则:
  • EN ISO 13849-1
  • EN IEC 61508
安全评估
规则:
  • EN ISO 13849-1
  • EN IEC 61508
安全注意事项
性能级别,最高可达:
e
类别:
4
PFH值:
1,00 x 10⁻⁹ /h
PFD值:
9,00 x 10⁻⁵
安全完整性等级(SIL),适用于:
3
使用寿命:
20 Jahre
安全注意事项
性能级别,最高可达:
e
类别:
4
PFH值:
1,00 x 10⁻⁹ /h
PFD值:
9,00 x 10⁻⁵
安全完整性等级(SIL),适用于:
3
使用寿命:
20 Jahre
安全注意事项
性能级别,最高可达:
e
类别:
4
PFH值:
1,80 x 10⁻⁹ /h
PFD值:
1,60 x 10⁻⁴
安全完整性等级(SIL),适用于:
3
使用寿命:
20 Jahre
安全注意事项
性能级别,最高可达:
e
类别:
4
PFH值:
1,80 x 10⁻⁹ /h
PFD值:
1,60 x 10⁻⁴
安全完整性等级(SIL),适用于:
3
使用寿命:
20 Jahre
机械数据
锁定原理:
bistabil
最小机械寿命:
1.000.000 Schaltspiele
注(机械寿命):
Davon mit Querkraft Fquer = 100 N: 100.000 Schaltspiele
锁定至执行机构的允许距离,最小值:
1 mm
锁定到执行机构的允许距离,最大值:
7 mm
锁定和执行器之间的角度偏移,最大值:
2 °
设备之间的最小距离:
30 mm
锁紧力FZh符合EN ISO 1419:
10.000 N
锁紧力Fmax,最大值:
13.000 N
螺栓返回时的剪切力,最大值(针对拧紧的门):
300 N
注释(螺栓回位上的剪切力):
Gilt nicht für Flucht-, Bowdenzug- und Hilfsentriegelung
紧固螺钉的设计:
2x M6
注意事项(固定螺钉的设计):
Festigkeitsklasse min. 10.9
螺钉拧紧力矩:
8 Nm
机械数据
锁定原理:
bistabil
最小机械寿命:
1.000.000 Schaltspiele
注(机械寿命):
Davon mit Querkraft Fquer = 100 N: 100.000 Schaltspiele
锁定至执行机构的允许距离,最小值:
1 mm
锁定到执行机构的允许距离,最大值:
7 mm
锁定和执行器之间的角度偏移,最大值:
2 °
设备之间的最小距离:
30 mm
锁紧力FZh符合EN ISO 1419:
10.000 N
锁紧力Fmax,最大值:
13.000 N
螺栓返回时的剪切力,最大值(针对拧紧的门):
300 N
注释(螺栓回位上的剪切力):
Gilt nicht für Flucht-, Bowdenzug- und Hilfsentriegelung
紧固螺钉的设计:
2x M6
注意事项(固定螺钉的设计):
Festigkeitsklasse min. 10.9
螺钉拧紧力矩:
8 Nm
机械数据
连接类型:
Steckverbinder M12, 8-polig, A-codiert
机械数据
连接类型:
Steckverbinder M12, 8-polig, A-codiert
机械数据和尺寸
传感器长度:
65,3 mm
传感器的宽度:
77,8 mm
传感器的高度:
156,7 mm
机械数据和尺寸
传感器长度:
65,3 mm
传感器的宽度:
77,8 mm
传感器的高度:
156,7 mm
环境条件
保护类型:
  • IP66
  • IP67
环境温度:
-20 ... +55 °C
储存和运输温度:
-40 ... +85 °C
最大相对湿度:
93 %
注(相对湿度):
  • nicht kondensierend
  • nicht vereisend
抗振动性:
10 … 150 Hz, Amplitude 0,35 mm
抗冲击性:
30 g / 11 ms
防护等级:
III
NN以上的最大允许安装高度:
2.000 m
环境条件
保护类型:
  • IP66
  • IP67
环境温度:
-20 ... +55 °C
储存和运输温度:
-40 ... +85 °C
最大相对湿度:
93 %
注(相对湿度):
  • nicht kondensierend
  • nicht vereisend
抗振动性:
10 … 150 Hz, Amplitude 0,35 mm
抗冲击性:
30 g / 11 ms
防护等级:
III
NN以上的最大允许安装高度:
2.000 m
环境条件.绝缘特性
设计绝缘电压Ui:
32 VDC
设计抗震Uimp:
0,8 kV
浪涌类别:
III
污染程度:
3
环境条件.绝缘特性
设计绝缘电压Ui:
32 VDC
设计抗震Uimp:
0,8 kV
浪涌类别:
III
污染程度:
3
电气数据
工作电压:
24 VDC -15 % / +10 % (stabilisiertes PELV-Netzteil)
怠速电流I0,典型值:
100 mA
螺栓移动过程中的电流消耗,峰值:
600 mA / 100 ms
设计工作电压:
24 VDC
有条件设计短路电流:
100 A
外部电缆和设备保护:
2A gG
待机延迟,最大值:
1.500 ms
开关频率,最大值:
0,3 Hz
关闭/打开周期,最小值:
3
最小平均循环时间(连续运行):
20 s
使用类别DC-12:
24 VDC / 0,05 A
电气保险丝,最大:
2 A
电气数据
工作电压:
24 VDC -15 % / +10 % (stabilisiertes PELV-Netzteil)
怠速电流I0,典型值:
100 mA
螺栓移动过程中的电流消耗,峰值:
600 mA / 100 ms
设计工作电压:
24 VDC
有条件设计短路电流:
100 A
外部电缆和设备保护:
2A gG
待机延迟,最大值:
1.500 ms
开关频率,最大值:
0,3 Hz
关闭/打开周期,最小值:
3
最小平均循环时间(连续运行):
20 s
使用类别DC-12:
24 VDC / 0,05 A
电气保险丝,最大:
2 A
电气数据
名称,税收投入:
E1 und E2 (p-schaltend), E3 (n-schaltend)
控制输入切换阈值:
  • −3 V … 5 V (Low)
  • 15 V … 30 V (High)
分类ZVEI CB24I,水槽:
C0
分类ZVEI CB24I,来源:
  • C1
  • C2
  • C3
24V时的最小电流消耗:
5 mA
24V时的最大电流消耗:
10 mA
允许的差异时间(输入信号),最大值:
10 s
测试脉冲间隔,最大值:
40 ms
测试脉冲持续时间,最大值:
5 ms
控制器的允许剩余电流:
1,5 mA
电气数据
名称,税收投入:
E1 und E2 (p-schaltend), E3 (n-schaltend)
控制输入切换阈值:
  • −3 V … 5 V (Low)
  • 15 V … 30 V (High)
分类ZVEI CB24I,水槽:
C0
分类ZVEI CB24I,来源:
  • C1
  • C2
  • C3
24V时的最小电流消耗:
5 mA
24V时的最大电流消耗:
10 mA
允许的差异时间(输入信号),最大值:
10 s
测试脉冲间隔,最大值:
40 ms
测试脉冲持续时间,最大值:
5 ms
控制器的允许剩余电流:
1,5 mA
电气数据安全数字输出
名称,安全输出:
Y1 und Y2
开关元件的设计:
kurzschlussfest, p-schaltend
电压降Ud,最大值:
2 V
剩余电流Ir,最大值:
0,5 mA
电压,使用类别DC-12:
24 VDC
电力,使用类别DC-12:
0,25 A
电压,使用类别DC-13:
24 VDC
电力,使用类别DC-13:
0,25 A
测试脉冲间隔,典型:
1000 ms
测试脉冲持续时间,最大值:
0,5 ms
分类ZVEI CB24I,来源:
C2
分类ZVEI CB24I,水槽:
  • C1
  • C2
电气数据安全数字输出
名称,安全输出:
Y1 und Y2
开关元件的设计:
kurzschlussfest, p-schaltend
电压降Ud,最大值:
2 V
剩余电流Ir,最大值:
0,5 mA
电压,使用类别DC-12:
24 VDC
电力,使用类别DC-12:
0,25 A
电压,使用类别DC-13:
24 VDC
电力,使用类别DC-13:
0,25 A
测试脉冲间隔,典型:
1000 ms
测试脉冲持续时间,最大值:
0,5 ms
分类ZVEI CB24I,来源:
C2
分类ZVEI CB24I,水槽:
  • C1
  • C2
电气数据和诊断输出
名称,诊断输出:
OUT
开关元件的设计:
kurzschlussfest, p-schaltend
电压降Ud,最大值:
2 V
电压,使用类别DC-12:
24 VDC
电力,使用类别DC-12:
0,05 A
电压,使用类别DC-13:
24 VDC
电力,使用类别DC-13:
0,05 A
笔记:
Die Diagnoseausgänge sind keine sicherheitsrelevanten Ausgänge!
电气数据和诊断输出
名称,诊断输出:
OUT
开关元件的设计:
kurzschlussfest, p-schaltend
电压降Ud,最大值:
2 V
电压,使用类别DC-12:
24 VDC
电力,使用类别DC-12:
0,05 A
电压,使用类别DC-13:
24 VDC
电力,使用类别DC-13:
0,05 A
笔记:
Die Diagnoseausgänge sind keine sicherheitsrelevanten Ausgänge!
状态显示
备注(LED状态指示灯):
  • Betriebszustand: gelbe LED
  • Fehler Funktionsstörung: rote LED
  • Versorgungsspannung UB: grüne LED
状态显示
备注(LED状态指示灯):
  • Betriebszustand: gelbe LED
  • Fehler Funktionsstörung: rote LED
  • Versorgungsspannung UB: grüne LED
联系人分配
引脚1:
A1 Versorgungsspannung Ub
引脚2:
E1 Steuereingang 1
引脚3:
A2 GND
引脚4:
Y1 Sicherheitsausgang 1
引脚5:
OUT Diagnoseausgang
引脚6:
E3 Steuereingang 3
引脚7:
Y2 Sicherheitsausgang 2
引脚8:
E2 Steuereingang 2
联系人分配
引脚1:
A1 Versorgungsspannung Ub
引脚2:
E1 Steuereingang 1
引脚3:
A2 GND
引脚4:
Y1 Sicherheitsausgang 1
引脚5:
OUT Diagnoseausgang
引脚6:
E3 Steuereingang 3
引脚7:
Y2 Sicherheitsausgang 2
引脚8:
E2 Steuereingang 2
交货范围
交货范围:
Der Betätiger ist nicht im Lieferumfang enthalten.
交货范围
交货范围:
Der Betätiger ist nicht im Lieferumfang enthalten.
配件
建议(执行机构):
AZM400-B1
配件
建议(执行机构):
AZM400-B1

业务合作

推荐品牌
热销产品
