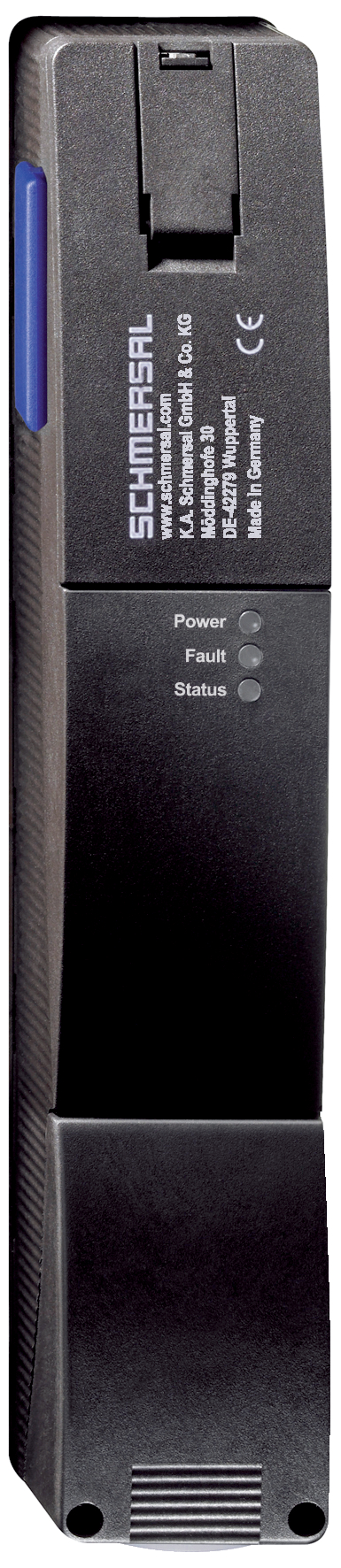

Schmersal AZM201Z-I2-CC-T-1P2PW 103013487 安全约束装置
型号: AZM201Z-I2-CC-T-1P2PW
订货号: 103013487
参考面价: 420.50 EUR
- 采用RFID技术的多教学个性化编码
- 无声电流原理
- 保留监测
- 塑料外壳
- 传感器链的最大长度200米
- 自控串联
- 根据ISO 1419通过RFID技术进行编码
- 3个LED显示工作状态
- 传感器技术允许致动器位移,并锁定垂直±5 mm和水平±3 mm
- 适用于铰链门和滑动门
- 智能诊断
- 辅助释放
- 防护等级IP66、IP67
- 高夹紧力2000 N
- 对称设计,安装在40mm型材上
- OSSD安全输出
- 逃生释放装置、紧急释放装置可以改装
Schmersal AZM201Z-I2-CC-T-1P2PW 103013487 安全约束装置 基本属性
净重:0.576 KG
长度:50 mm
宽度:40 mm
高度:220 mm
Schmersal AZM201Z-I2-CC-T-1P2PW 103013487 安全约束装置 产品资料
- 产品型号名称:
- AZM201Z-I2-CC-T-1P2PW
- Artikelnummer (Bestellnummer):
- 103013487
- EAN (European Article Number):
- 4030661493305
- eCl@ss编号,版本12.0:
- 27-27-26-03
- eCl@ss编号,11.0版:
- 27-27-26-03
- eCl@ss编号,版本9.0:
- 27-27-26-03
- ETIM编号,7.0版:
- EC002593
- ETIM编号,版本6.0:
- EC002593
Schmersal AZM201Z-I2-CC-T-1P2PW 103013487 安全约束装置 产品资料
- 产品型号名称:
- AZM201Z-I2-CC-T-1P2PW
- Artikelnummer (Bestellnummer):
- 103013487
- EAN (European Article Number):
- 4030661493305
- eCl@ss编号,版本12.0:
- 27-27-26-03
- eCl@ss编号,11.0版:
- 27-27-26-03
- eCl@ss编号,版本9.0:
- 27-27-26-03
- ETIM编号,7.0版:
- EC002593
- ETIM编号,版本6.0:
- EC002593
Schmersal AZM201Z-I2-CC-T-1P2PW 103013487 安全约束装置 授权和法规
- 证书:
- TÜV
- cULus
- FCC
- IC
- ANATEL
Schmersal AZM201Z-I2-CC-T-1P2PW 103013487 安全约束装置 授权和法规
- 证书:
- TÜV
- cULus
- FCC
- IC
- ANATEL
Schmersal AZM201Z-I2-CC-T-1P2PW 103013487 安全约束装置 一般数据
- 规则:
- EN ISO 13849-1
- EN ISO 14119
- EN IEC 60947-5-3
- EN IEC 61508
- 编码:
- Individuelle Codierung, mehrfach anlernbar
- 编码等级符合EN ISO 1419:
- hoch
- 行动原则:
- RFID
- 频带RFID:
- 125 kHz
- RFID传输功率,最大值:
- -6 dB/m
- 外壳材料:
- Kunststoff, glasfaserverstärkter Thermoplast
- 最大风险时间:
- 200 ms
- 执行机构关闭时安全输出的响应时间,最大值:
- 100 ms
- 安全输入关闭时安全输出的响应时间,最大值:
- 1,5 ms
- 毛重:
- 576 g
Schmersal AZM201Z-I2-CC-T-1P2PW 103013487 安全约束装置 一般数据
- 规则:
- EN ISO 13849-1
- EN ISO 14119
- EN IEC 60947-5-3
- EN IEC 61508
- 编码:
- Individuelle Codierung, mehrfach anlernbar
- 编码等级符合EN ISO 1419:
- hoch
- 行动原则:
- RFID
- 频带RFID:
- 125 kHz
- RFID传输功率,最大值:
- -6 dB/m
- 外壳材料:
- Kunststoff, glasfaserverstärkter Thermoplast
- 最大风险时间:
- 200 ms
- 执行机构关闭时安全输出的响应时间,最大值:
- 100 ms
- 安全输入关闭时安全输出的响应时间,最大值:
- 1,5 ms
- 毛重:
- 576 g
Schmersal AZM201Z-I2-CC-T-1P2PW 103013487 安全约束装置 一般数据
- 无声电流原理:
- Ja
- 保留监测:
- Ja
- 辅助释放:
- Ja
- 短路检测:
- Ja
- 交叉电路检测:
- Ja
- 串联:
- Ja
- 安全功能:
- Ja
- 集成显示,状态:
- Ja
- 安全触点数量:
- 2
Schmersal AZM201Z-I2-CC-T-1P2PW 103013487 安全约束装置 一般数据
- 无声电流原理:
- Ja
- 保留监测:
- Ja
- 辅助释放:
- Ja
- 短路检测:
- Ja
- 交叉电路检测:
- Ja
- 串联:
- Ja
- 安全功能:
- Ja
- 集成显示,状态:
- Ja
- 安全触点数量:
- 2
Schmersal AZM201Z-I2-CC-T-1P2PW 103013487 安全约束装置 安全评估
- 规则:
- EN ISO 13849-1
- EN IEC 61508
Schmersal AZM201Z-I2-CC-T-1P2PW 103013487 安全约束装置 安全评估
- 规则:
- EN ISO 13849-1
- EN IEC 61508
Schmersal AZM201Z-I2-CC-T-1P2PW 103013487 安全约束装置 安全注意事项
- 性能级别,最高可达:
- e
- 类别:
- 4
- PFH值:
- 1,90 x 10⁻⁹ /h
- PFD值:
- 1,60 x 10⁻⁴
- 安全完整性等级(SIL),适用于:
- 3
- 使用寿命:
- 20 Jahre
Schmersal AZM201Z-I2-CC-T-1P2PW 103013487 安全约束装置 安全注意事项
- 性能级别,最高可达:
- e
- 类别:
- 4
- PFH值:
- 1,90 x 10⁻⁹ /h
- PFD值:
- 1,60 x 10⁻⁴
- 安全完整性等级(SIL),适用于:
- 3
- 使用寿命:
- 20 Jahre
Schmersal AZM201Z-I2-CC-T-1P2PW 103013487 安全约束装置 安全注意事项
- 性能级别,最高可达:
- d
- 类别:
- 2
- PFH值:
- 1,00 x 10⁻⁸ /h
- PFD值:
- 8,90 x 10⁻⁴
- 安全完整性等级(SIL),适用于:
- 2
- 使用寿命:
- 20 Jahre
Schmersal AZM201Z-I2-CC-T-1P2PW 103013487 安全约束装置 安全注意事项
- 性能级别,最高可达:
- d
- 类别:
- 2
- PFH值:
- 1,00 x 10⁻⁸ /h
- PFD值:
- 8,90 x 10⁻⁴
- 安全完整性等级(SIL),适用于:
- 2
- 使用寿命:
- 20 Jahre
Schmersal AZM201Z-I2-CC-T-1P2PW 103013487 安全约束装置 机械数据
- 最小机械寿命:
- 1.000.000 Schaltspiele
- 锁紧力FZh符合EN ISO 1419:
- 2.000 N
- Hinweis (Zuhaltekraft FZh):
- 1.000 N in Verbindung mit einem Betätiger AZ/AZM201-B30 für Innenanbau.
- 锁紧力Fmax,最大值:
- 2.600 N
- Hinweis (Zuhaltekraft Fmax):
- 1.300 N in Verbindung mit einem Betätiger AZ/AZM201-B30 für Innenanbau.
- 锁定力:
- 30 N
- 最大工作速度:
- 0,2 m/s
- 紧固螺钉的设计:
- 2x M6
- 紧固螺钉的最大拧紧力矩:
- 8 Nm
- 外壳盖安装螺钉的最小拧紧力矩:
- 0,7 Nm
- 外壳盖安装螺钉的最大拧紧力矩:
- 1 Nm
- 笔记:
- Torx T10
Schmersal AZM201Z-I2-CC-T-1P2PW 103013487 安全约束装置 机械数据
- 最小机械寿命:
- 1.000.000 Schaltspiele
- 锁紧力FZh符合EN ISO 1419:
- 2.000 N
- Hinweis (Zuhaltekraft FZh):
- 1.000 N in Verbindung mit einem Betätiger AZ/AZM201-B30 für Innenanbau.
- 锁紧力Fmax,最大值:
- 2.600 N
- Hinweis (Zuhaltekraft Fmax):
- 1.300 N in Verbindung mit einem Betätiger AZ/AZM201-B30 für Innenanbau.
- 锁定力:
- 30 N
- 最大工作速度:
- 0,2 m/s
- 紧固螺钉的设计:
- 2x M6
- 紧固螺钉的最大拧紧力矩:
- 8 Nm
- 外壳盖安装螺钉的最小拧紧力矩:
- 0,7 Nm
- 外壳盖安装螺钉的最大拧紧力矩:
- 1 Nm
- 笔记:
- Torx T10
Schmersal AZM201Z-I2-CC-T-1P2PW 103013487 安全约束装置 机械数据
- 传感器链的最大长度:
- 200 m
- Hinweis (Länge der Sensorkette):
- Leitungslänge und Leitungsquerschnitt verändern den Spannungsfall in Abhängigkeit vom Ausgangsstrom
- Hinweis (Reihenschaltung):
- Anzahl der Geräte unbegrenzt, externen Leitungsschutz beachten, max. 31 Geräte bei serieller Diagnose SD
- 行输入:
- 1 x M20
- 连接类型:
- Federzug-Anschluss
- 连接横截面,最小:
- 0,25 mm²
- 连接横截面,最大:
- 1,5 mm²
- 笔记:
- Alle Angaben einschließlich Aderendhülsen.
- 芯横截面,最小值:
- 23 AWG
- 堆芯横截面,最大:
- 15 AWG
- 堆芯横截面:
- 23 ... 15 AWG
- 允许的线路类型:
- Starr eindrähtig
- Starr mehrdrähtig
- Flexibel
Schmersal AZM201Z-I2-CC-T-1P2PW 103013487 安全约束装置 机械数据
- 传感器链的最大长度:
- 200 m
- Hinweis (Länge der Sensorkette):
- Leitungslänge und Leitungsquerschnitt verändern den Spannungsfall in Abhängigkeit vom Ausgangsstrom
- Hinweis (Reihenschaltung):
- Anzahl der Geräte unbegrenzt, externen Leitungsschutz beachten, max. 31 Geräte bei serieller Diagnose SD
- 行输入:
- 1 x M20
- 连接类型:
- Federzug-Anschluss
- 连接横截面,最小:
- 0,25 mm²
- 连接横截面,最大:
- 1,5 mm²
- 笔记:
- Alle Angaben einschließlich Aderendhülsen.
- 芯横截面,最小值:
- 23 AWG
- 堆芯横截面,最大:
- 15 AWG
- 堆芯横截面:
- 23 ... 15 AWG
- 允许的线路类型:
- Starr eindrähtig
- Starr mehrdrähtig
- Flexibel
Schmersal AZM201Z-I2-CC-T-1P2PW 103013487 安全约束装置 机械数据和尺寸
- 传感器长度:
- 50 mm
- 传感器的宽度:
- 40 mm
- 传感器的高度:
- 220 mm
Schmersal AZM201Z-I2-CC-T-1P2PW 103013487 安全约束装置 机械数据和尺寸
- 传感器长度:
- 50 mm
- 传感器的宽度:
- 40 mm
- 传感器的高度:
- 220 mm
Schmersal AZM201Z-I2-CC-T-1P2PW 103013487 安全约束装置 环境条件
- 保护类型:
- IP66
- IP67
- 环境温度:
- -25 ... +60 °C
- 储存和运输温度:
- -25 ... +85 °C
- 最大相对湿度:
- 93 %
- Hinweis (Relative Feuchtigkeit):
- nicht kondensierend
- nicht vereisend
- 抗振动性:
- 10 … 150 Hz, Amplitude 0,35 mm
- 抗冲击性:
- 30 g / 11 ms
- 防护等级:
- III
- NN以上的最大允许安装高度:
- 2.000 m
Schmersal AZM201Z-I2-CC-T-1P2PW 103013487 安全约束装置 环境条件
- 保护类型:
- IP66
- IP67
- 环境温度:
- -25 ... +60 °C
- 储存和运输温度:
- -25 ... +85 °C
- 最大相对湿度:
- 93 %
- Hinweis (Relative Feuchtigkeit):
- nicht kondensierend
- nicht vereisend
- 抗振动性:
- 10 … 150 Hz, Amplitude 0,35 mm
- 抗冲击性:
- 30 g / 11 ms
- 防护等级:
- III
- NN以上的最大允许安装高度:
- 2.000 m
Schmersal AZM201Z-I2-CC-T-1P2PW 103013487 安全约束装置 环境条件.绝缘特性
- 设计绝缘电压Ui:
- 32 VDC
- 设计抗震Uimp:
- 0,8 kV
- 浪涌类别:
- III
- 污染程度:
- 3
Schmersal AZM201Z-I2-CC-T-1P2PW 103013487 安全约束装置 环境条件.绝缘特性
- 设计绝缘电压Ui:
- 32 VDC
- 设计抗震Uimp:
- 0,8 kV
- 浪涌类别:
- III
- 污染程度:
- 3
Schmersal AZM201Z-I2-CC-T-1P2PW 103013487 安全约束装置 电气数据
- 工作电压:
- 24 VDC -15 % / +10 % (stabilisiertes PELV-Netzteil)
- 怠速电流I0,典型值:
- 50 mA
- 磁铁接通时的电流消耗,平均值:
- 200 mA
- 磁铁开启时的电流消耗,峰值:
- 700 mA / 100 ms
- 设计工作电压:
- 24 VDC
- 设计工作电流:
- 1.200 mA
- 有条件设计短路电流:
- 100 A
- 外部电缆和设备保护:
- 4A gG
- 待机延迟,最大值:
- 4.000 ms
- 开关频率,最大值:
- 1 Hz
Schmersal AZM201Z-I2-CC-T-1P2PW 103013487 安全约束装置 电气数据
- 工作电压:
- 24 VDC -15 % / +10 % (stabilisiertes PELV-Netzteil)
- 怠速电流I0,典型值:
- 50 mA
- 磁铁接通时的电流消耗,平均值:
- 200 mA
- 磁铁开启时的电流消耗,峰值:
- 700 mA / 100 ms
- 设计工作电压:
- 24 VDC
- 设计工作电流:
- 1.200 mA
- 有条件设计短路电流:
- 100 A
- 外部电缆和设备保护:
- 4A gG
- 待机延迟,最大值:
- 4.000 ms
- 开关频率,最大值:
- 1 Hz
Schmersal AZM201Z-I2-CC-T-1P2PW 103013487 安全约束装置 电气数据
- 名称,磁铁控制:
- IN
- 阈值:
- -3 V … 5 V (Low)
- 15 V … 30 V (High)
- 24 V时的电流消耗:
- 10 mA
- 激活时间磁铁:
- 100 %
- 测试脉冲持续时间,最大值:
- 5 ms
- 测试脉冲间隔,最小值:
- 40 ms
- 分类ZVEI CB24I,水槽:
- C0
- 分类ZVEI CB24I,来源:
- C1
- C2
- C3
Schmersal AZM201Z-I2-CC-T-1P2PW 103013487 安全约束装置 电气数据
- 名称,磁铁控制:
- IN
- 阈值:
- -3 V … 5 V (Low)
- 15 V … 30 V (High)
- 24 V时的电流消耗:
- 10 mA
- 激活时间磁铁:
- 100 %
- 测试脉冲持续时间,最大值:
- 5 ms
- 测试脉冲间隔,最小值:
- 40 ms
- 分类ZVEI CB24I,水槽:
- C0
- 分类ZVEI CB24I,来源:
- C1
- C2
- C3
Schmersal AZM201Z-I2-CC-T-1P2PW 103013487 安全约束装置 电气数据安全数字输入
- 名称,安全输入:
- X1 und X2
- 阈值:
- −3 V … 5 V (Low)
- 15 V … 30 V (High)
- 24 V时的电流消耗:
- 5 mA
- 测试脉冲持续时间,最大值:
- 1 ms
- 测试脉冲间隔,最小值:
- 100 ms
- 分类ZVEI CB24I,水槽:
- C1
- 分类ZVEI CB24I,来源:
- C1
- C2
- C3
Schmersal AZM201Z-I2-CC-T-1P2PW 103013487 安全约束装置 电气数据安全数字输入
- 名称,安全输入:
- X1 und X2
- 阈值:
- −3 V … 5 V (Low)
- 15 V … 30 V (High)
- 24 V时的电流消耗:
- 5 mA
- 测试脉冲持续时间,最大值:
- 1 ms
- 测试脉冲间隔,最小值:
- 100 ms
- 分类ZVEI CB24I,水槽:
- C1
- 分类ZVEI CB24I,来源:
- C1
- C2
- C3
Schmersal AZM201Z-I2-CC-T-1P2PW 103013487 安全约束装置 电气数据安全数字输出
- 名称,安全输出:
- Y1 und Y2
- 设计工作电流:
- 250 mA
- 开关元件的设计:
- kurzschlussfest, p-schaltend
- 电压降Ud,最大值:
- 2 V
- 剩余电流Ir,最大值:
- 0,5 mA
- 电压,使用类别DC-13:
- 24 VDC
- 电力,使用类别DC-13:
- 0,25 A
- 测试脉冲间隔,典型:
- 1000 ms
- 测试脉冲持续时间,最大值:
- 0,5 ms
- 分类ZVEI CB24I,来源:
- C2
- 分类ZVEI CB24I,水槽:
- C1
- C2
Schmersal AZM201Z-I2-CC-T-1P2PW 103013487 安全约束装置 电气数据安全数字输出
- 名称,安全输出:
- Y1 und Y2
- 设计工作电流:
- 250 mA
- 开关元件的设计:
- kurzschlussfest, p-schaltend
- 电压降Ud,最大值:
- 2 V
- 剩余电流Ir,最大值:
- 0,5 mA
- 电压,使用类别DC-13:
- 24 VDC
- 电力,使用类别DC-13:
- 0,25 A
- 测试脉冲间隔,典型:
- 1000 ms
- 测试脉冲持续时间,最大值:
- 0,5 ms
- 分类ZVEI CB24I,来源:
- C2
- 分类ZVEI CB24I,水槽:
- C1
- C2
Schmersal AZM201Z-I2-CC-T-1P2PW 103013487 安全约束装置 电气数据和诊断输出
- 名称,诊断输出:
- OUT
- 设计工作电流:
- 50 mA
- 开关元件的设计:
- kurzschlussfest, p-schaltend
- 电压降Ud,最大值:
- 4 V
- 电压,使用类别DC-13:
- 24 VDC
- 电力,使用类别DC-13:
- 0,05 A
Schmersal AZM201Z-I2-CC-T-1P2PW 103013487 安全约束装置 电气数据和诊断输出
- 名称,诊断输出:
- OUT
- 设计工作电流:
- 50 mA
- 开关元件的设计:
- kurzschlussfest, p-schaltend
- 电压降Ud,最大值:
- 4 V
- 电压,使用类别DC-13:
- 24 VDC
- 电力,使用类别DC-13:
- 0,05 A
Schmersal AZM201Z-I2-CC-T-1P2PW 103013487 安全约束装置 状态显示
- Hinweis (LED-Zustandsanzeige):
- Betriebszustand: gelbe LED
- Fehler Funktionsstörung: rote LED
- Versorgungsspannung UB: grüne LED
Schmersal AZM201Z-I2-CC-T-1P2PW 103013487 安全约束装置 状态显示
- Hinweis (LED-Zustandsanzeige):
- Betriebszustand: gelbe LED
- Fehler Funktionsstörung: rote LED
- Versorgungsspannung UB: grüne LED
Schmersal AZM201Z-I2-CC-T-1P2PW 103013487 安全约束装置 交货范围
- 交货范围:
- Der Betätiger ist nicht im Lieferumfang enthalten.
- Dreikantschlüssel für AZM 201
Schmersal AZM201Z-I2-CC-T-1P2PW 103013487 安全约束装置 交货范围
- 交货范围:
- Der Betätiger ist nicht im Lieferumfang enthalten.
- Dreikantschlüssel für AZM 201
Schmersal AZM201Z-I2-CC-T-1P2PW 103013487 安全约束装置 配件
- Empfehlung (Betätiger):
- AZ/AZM201-B1
- AZ/AZM201-B30
Schmersal AZM201Z-I2-CC-T-1P2PW 103013487 安全约束装置 配件
- Empfehlung (Betätiger):
- AZ/AZM201-B1
- AZ/AZM201-B30
Schmersal AZM201Z-I2-CC-T-1P2PW 103013487 安全约束装置 笔记
- Hinweis (Allgemein):
- Die entsperrte Schutzeinrichtung kann, solange die Betätigereinheit in der Sicherheitszuhaltung eingeführt bleibt, wieder gesperrt werden. Die Sicherheitsausgänge werden erneut eingeschaltet, somit ist ein Öffnen der Schutzeinrichtung nicht erforderlich.
Schmersal AZM201Z-I2-CC-T-1P2PW 103013487 安全约束装置 笔记
- Hinweis (Allgemein):
- Die entsperrte Schutzeinrichtung kann, solange die Betätigereinheit in der Sicherheitszuhaltung eingeführt bleibt, wieder gesperrt werden. Die Sicherheitsausgänge werden erneut eingeschaltet, somit ist ein Öffnen der Schutzeinrichtung nicht erforderlich.
