AZM201BZ-ST-T-AS-P 103025873

AZM201BZ-ST-T-AS-P 103025873

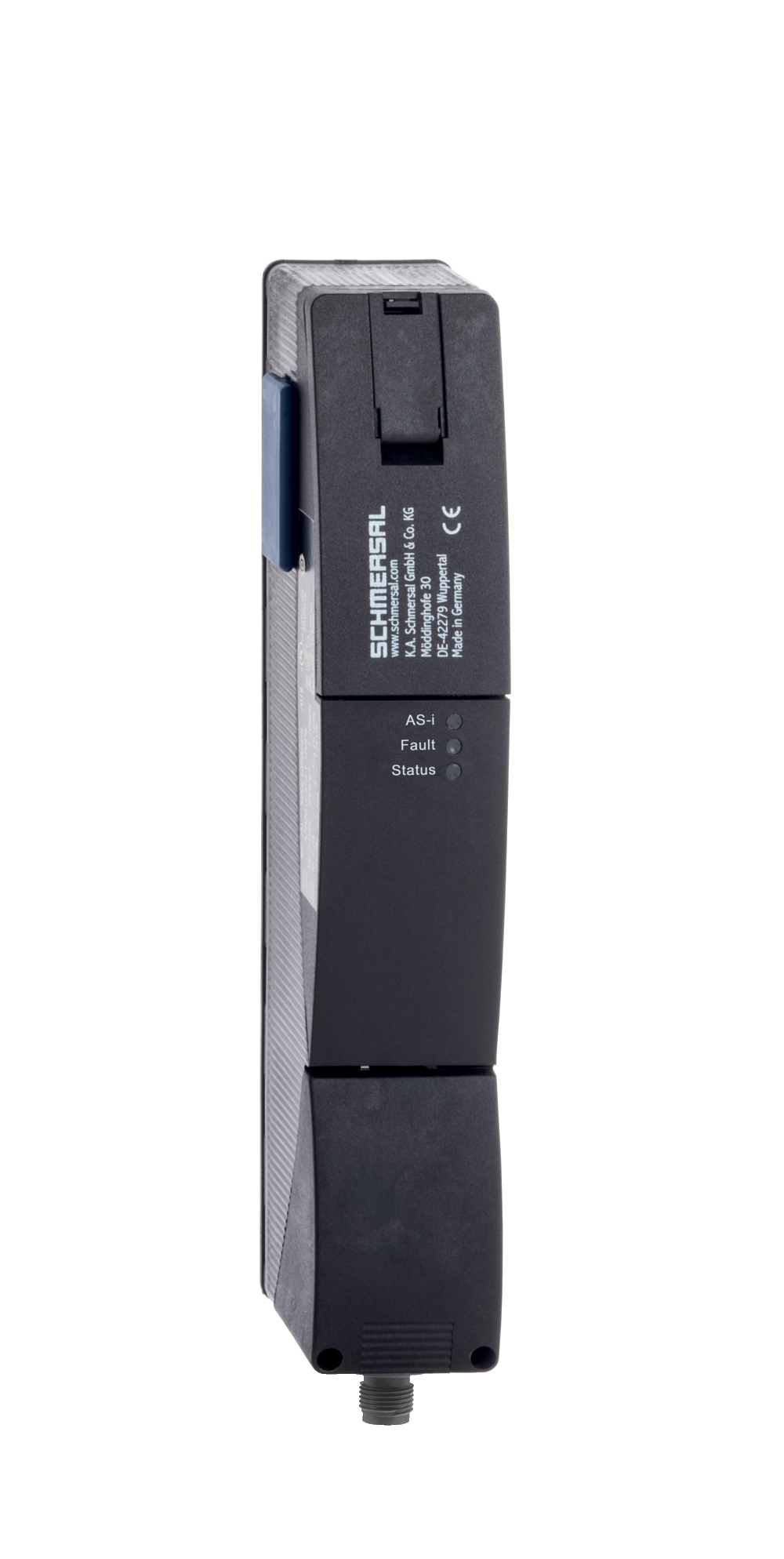

Schmersal AZM201BZ-ST-T-AS-P 103025873原厂跨境代采
Schmersal AZM201BZ-ST-T-AS-P 103025873原厂跨境代采
Schmersal AZM201BZ-ST-T-AS-P 103025873原厂跨境代采
Schmersal AZM201BZ-ST-T-AS-P 103025873原厂跨境代采
AZM201BZ-ST-T-AS-P 103025873基本信息

型号: AZM201BZ-ST-T-AS-P

订货号: 103025873

参考面价: 498.85 EUR

  • 塑料外壳
  • 高夹紧力2000 N
  • 40毫米x 235.5毫米x 50毫米
  • 关闭锁定失败
  • 绝缘的
  • 使用寿命长
  • 集成AS接口
  • 具有集成AS-i安全接口的安全联锁
  • 通过RFID技术进行通用、多教学或个性化编码
  • I-根据ISO 1419编码等级为HIGH的变体
AZM201BZ-ST-T-AS-P 103025873基本属性
净重:0.541 KG
长度:50 mm
宽度:40 mm
高度:236 mm
AZM201BZ-ST-T-AS-P 103025873产品资料
产品型号名称:
AZM201BZ-ST-T-AS-P
项目编号(订单编号):
103025873
EAN(欧洲商品编号):
4030661524313
eCl@ss编号,版本12.0:
27-27-26-03
eCl@ss编号,11.0版:
27-27-26-03
eCl@ss编号,版本9.0:
27-27-26-03
ETIM编号,7.0版:
EC002593
ETIM编号,版本6.0:
EC002593
AZM201BZ-ST-T-AS-P 103025873产品资料
产品型号名称:
AZM201BZ-ST-T-AS-P
项目编号(订单编号):
103025873
EAN(欧洲商品编号):
4030661524313
eCl@ss编号,版本12.0:
27-27-26-03
eCl@ss编号,11.0版:
27-27-26-03
eCl@ss编号,版本9.0:
27-27-26-03
ETIM编号,7.0版:
EC002593
ETIM编号,版本6.0:
EC002593
AZM201BZ-ST-T-AS-P 103025873授权和法规
证书:
  • TÜV
  • cULus
  • ASi-SaW
  • FCC
  • IC
  • ANATEL
AZM201BZ-ST-T-AS-P 103025873授权和法规
证书:
  • TÜV
  • cULus
  • ASi-SaW
  • FCC
  • IC
  • ANATEL
AZM201BZ-ST-T-AS-P 103025873一般数据
规则:
  • EN IEC 62026-2
  • EN ISO 13849-1
  • EN ISO 14119
  • EN IEC 60947-5-3
  • EN IEC 61508
编码:
Universelle Codierung
编码等级符合EN ISO 1419:
gering
行动原则:
RFID
频带RFID:
125 kHz
RFID传输功率,最大值:
-6 dB/m
外壳材料:
Kunststoff, glasfaserverstärkter Thermoplast
响应时间,最大值:
100 ms
最大风险时间:
200 ms
毛重:
541 g
AZM201BZ-ST-T-AS-P 103025873一般数据
规则:
  • EN IEC 62026-2
  • EN ISO 13849-1
  • EN ISO 14119
  • EN IEC 60947-5-3
  • EN IEC 61508
编码:
Universelle Codierung
编码等级符合EN ISO 1419:
gering
行动原则:
RFID
频带RFID:
125 kHz
RFID传输功率,最大值:
-6 dB/m
外壳材料:
Kunststoff, glasfaserverstärkter Thermoplast
响应时间,最大值:
100 ms
最大风险时间:
200 ms
毛重:
541 g
AZM201BZ-ST-T-AS-P 103025873一般数据
无声电流原理:
Ja
执行器和锁定组合监控:
Ja
休息:
Ja
辅助释放:
Ja
安全功能:
Ja
集成显示,状态:
Ja
方向数:
2
AZM201BZ-ST-T-AS-P 103025873一般数据
无声电流原理:
Ja
执行器和锁定组合监控:
Ja
休息:
Ja
辅助释放:
Ja
安全功能:
Ja
集成显示,状态:
Ja
方向数:
2
AZM201BZ-ST-T-AS-P 103025873安全评估
规则:
  • EN ISO 13849-1
  • EN IEC 61508
AZM201BZ-ST-T-AS-P 103025873安全评估
规则:
  • EN ISO 13849-1
  • EN IEC 61508
AZM201BZ-ST-T-AS-P 103025873安全注意事项
性能级别,最高可达:
e
类别:
4
PFH值:
1,81 x 10⁻⁹ /h
PFD值:
1,59 x 10⁻⁴
安全完整性等级(SIL),适用于:
3
使用寿命:
20 Jahre
AZM201BZ-ST-T-AS-P 103025873安全注意事项
性能级别,最高可达:
e
类别:
4
PFH值:
1,81 x 10⁻⁹ /h
PFD值:
1,59 x 10⁻⁴
安全完整性等级(SIL),适用于:
3
使用寿命:
20 Jahre
AZM201BZ-ST-T-AS-P 103025873安全注意事项
性能级别,最高可达:
e
备注(绩效水平):
Informationen für die Sicherheitsbetrachtung der Zuhaltefunktion sind in der Betriebsanleitung oder in der Anleitung „Betrieb und Montage“ dokumentiert.
AZM201BZ-ST-T-AS-P 103025873安全注意事项
性能级别,最高可达:
e
备注(绩效水平):
Informationen für die Sicherheitsbetrachtung der Zuhaltefunktion sind in der Betriebsanleitung oder in der Anleitung „Betrieb und Montage“ dokumentiert.
AZM201BZ-ST-T-AS-P 103025873机械数据
最小机械寿命:
1.000.000 Schaltspiele
锁紧力FZh符合EN ISO 1419:
2.000 N
注(锁紧力FZh):
1.000 N in Verbindung mit einem Betätiger AZ/AZM201-B30 für Innenanbau.
锁紧力Fmax,最大值:
2.600 N
注释(锁紧力Fmax):
1.300 N in Verbindung mit einem Betätiger AZ/AZM201-B30 für Innenanbau.
锁定力:
30 N
最大工作速度:
0,2 m/s
紧固螺钉的设计:
2x M6
紧固螺钉的最大拧紧力矩:
8 Nm
外壳盖安装螺钉的最小拧紧力矩:
0,7 Nm
外壳盖安装螺钉的最大拧紧力矩:
1 Nm
笔记:
Torx T10
AZM201BZ-ST-T-AS-P 103025873机械数据
最小机械寿命:
1.000.000 Schaltspiele
锁紧力FZh符合EN ISO 1419:
2.000 N
注(锁紧力FZh):
1.000 N in Verbindung mit einem Betätiger AZ/AZM201-B30 für Innenanbau.
锁紧力Fmax,最大值:
2.600 N
注释(锁紧力Fmax):
1.300 N in Verbindung mit einem Betätiger AZ/AZM201-B30 für Innenanbau.
锁定力:
30 N
最大工作速度:
0,2 m/s
紧固螺钉的设计:
2x M6
紧固螺钉的最大拧紧力矩:
8 Nm
外壳盖安装螺钉的最小拧紧力矩:
0,7 Nm
外壳盖安装螺钉的最大拧紧力矩:
1 Nm
笔记:
Torx T10
AZM201BZ-ST-T-AS-P 103025873机械数据
连接类型:
Einbaustecker M12, 4-polig, A-Codierung
AZM201BZ-ST-T-AS-P 103025873机械数据
连接类型:
Einbaustecker M12, 4-polig, A-Codierung

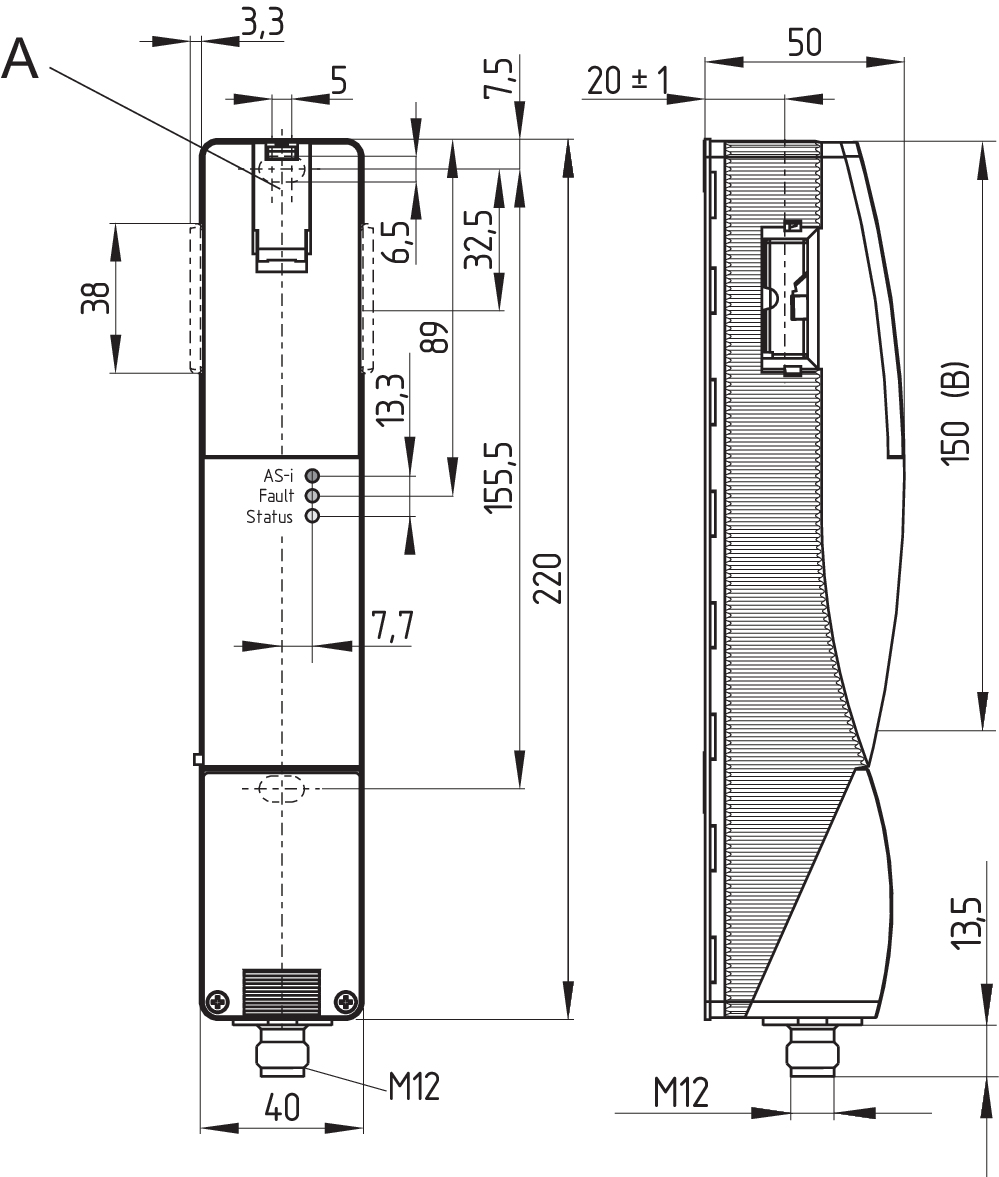

AZM201BZ-ST-T-AS-P 103025873机械数据和尺寸
传感器长度:
50 mm
传感器的宽度:
40 mm
传感器的高度:
235,5 mm
AZM201BZ-ST-T-AS-P 103025873机械数据和尺寸
传感器长度:
50 mm
传感器的宽度:
40 mm
传感器的高度:
235,5 mm
AZM201BZ-ST-T-AS-P 103025873环境条件
保护类型:
  • IP66
  • IP67
环境温度:
-25 ... +60 °C
储存和运输温度:
-25 ... +85 °C
最大相对湿度:
93 %
注(相对湿度):
  • nicht kondensierend
  • nicht vereisend
抗振动性:
10 … 150 Hz, Amplitude 0,35 mm
抗冲击性:
30 g / 11 ms
防护等级:
III
NN以上的最大允许安装高度:
2.000 m
AZM201BZ-ST-T-AS-P 103025873环境条件
保护类型:
  • IP66
  • IP67
环境温度:
-25 ... +60 °C
储存和运输温度:
-25 ... +85 °C
最大相对湿度:
93 %
注(相对湿度):
  • nicht kondensierend
  • nicht vereisend
抗振动性:
10 … 150 Hz, Amplitude 0,35 mm
抗冲击性:
30 g / 11 ms
防护等级:
III
NN以上的最大允许安装高度:
2.000 m
AZM201BZ-ST-T-AS-P 103025873环境条件.绝缘特性
设计绝缘电压Ui:
32 VDC
设计抗震Uimp:
0,8 kV
浪涌类别:
III
污染程度:
3
AZM201BZ-ST-T-AS-P 103025873环境条件.绝缘特性
设计绝缘电压Ui:
32 VDC
设计抗震Uimp:
0,8 kV
浪涌类别:
III
污染程度:
3
AZM201BZ-ST-T-AS-P 103025873电气数据
待机延迟,最大值:
4.000 ms
开关频率,最大值:
1 Hz
AZM201BZ-ST-T-AS-P 103025873电气数据
待机延迟,最大值:
4.000 ms
开关频率,最大值:
1 Hz
AZM201BZ-ST-T-AS-P 103025873来自AS接口的电气数据
设计工作电压:
26,5 ... 31,6 VDC (Verpolungsschutz)
AS-i最大电流消耗:
100 mA
AZM201BZ-ST-T-AS-P 103025873来自AS接口的电气数据
设计工作电压:
26,5 ... 31,6 VDC (Verpolungsschutz)
AS-i最大电流消耗:
100 mA
AZM201BZ-ST-T-AS-P 103025873AS接口规范中的电气数据
AS-i规范:
Safety-Slave
AS-i版本:
V 3.0
AS-i配置文件:
S-7.B.F.E
AS-i,IO代码:
0x7
AS-i,ID代码:
0xB
AS-i,ID-代码1:
0xF
AS-i,ID代码2:
0xE
AS-i输入,通道1:
Datenbits DI 0/DI 1 = dynamische Codeübertragung
AS-i输入,通道2:
Datenbits DI 2/DI 3 = dynamische Codeübertragung
AS-i输出,DO 0:
Magnetansteuerung
AS-i输出,DO 1:
Keine Funktion
AS-i输出,DO 2:
Keine Funktion
AS-i输出,DO 3:
Keine Funktion
AS-i参数位,P0:
Tür und Betätiger erkannt
AS-i参数位,P1:
Zuhaltung gesperrt
AS-i参数位,P2:
Magnetspannung im Toleranzbereich
AS-i参数位,P3:
Gerätefehler (FID)
注释(AS-i参数位):
FID: Peripheriefehler
AS-i输入模块地址:
0
注释(AS-i输入模块地址):
Voreingestellt auf Adresse 0, änderbar über AS-Interface Busmaster oder Handprogrammiergerät
AZM201BZ-ST-T-AS-P 103025873AS接口规范中的电气数据
AS-i规范:
Safety-Slave
AS-i版本:
V 3.0
AS-i配置文件:
S-7.B.F.E
AS-i,IO代码:
0x7
AS-i,ID代码:
0xB
AS-i,ID-代码1:
0xF
AS-i,ID代码2:
0xE
AS-i输入,通道1:
Datenbits DI 0/DI 1 = dynamische Codeübertragung
AS-i输入,通道2:
Datenbits DI 2/DI 3 = dynamische Codeübertragung
AS-i输出,DO 0:
Magnetansteuerung
AS-i输出,DO 1:
Keine Funktion
AS-i输出,DO 2:
Keine Funktion
AS-i输出,DO 3:
Keine Funktion
AS-i参数位,P0:
Tür und Betätiger erkannt
AS-i参数位,P1:
Zuhaltung gesperrt
AS-i参数位,P2:
Magnetspannung im Toleranzbereich
AS-i参数位,P3:
Gerätefehler (FID)
注释(AS-i参数位):
FID: Peripheriefehler
AS-i输入模块地址:
0
注释(AS-i输入模块地址):
Voreingestellt auf Adresse 0, änderbar über AS-Interface Busmaster oder Handprogrammiergerät
AZM201BZ-ST-T-AS-P 103025873电气数据,辅助电压(Aux)
工作电压:
24 VDC -15 % / +10 % (stabilisiertes PELV-Netzteil)
电流消耗:
500 mA
设计工作电压:
24 VDC
保护:
4 A
AZM201BZ-ST-T-AS-P 103025873电气数据,辅助电压(Aux)
工作电压:
24 VDC -15 % / +10 % (stabilisiertes PELV-Netzteil)
电流消耗:
500 mA
设计工作电压:
24 VDC
保护:
4 A
AZM201BZ-ST-T-AS-P 103025873电气数据
激活时间磁铁:
100 %
AZM201BZ-ST-T-AS-P 103025873电气数据
激活时间磁铁:
100 %
AZM201BZ-ST-T-AS-P 103025873状态显示
备注(LED状态指示灯):
  • (1) grün/rote LED (AS-i Duo LED): Versorgungsspannung / Kommunikationsfehler / Slaveadresse = 0 / Peripheriefehler erkannt / Gerätefehler erkannt / Manipulationsschutz aktiv
  • (2) rote LED: Gerätefehler
  • (3) gelbe LED: Gerätestatus
AZM201BZ-ST-T-AS-P 103025873状态显示
备注(LED状态指示灯):
  • (1) grün/rote LED (AS-i Duo LED): Versorgungsspannung / Kommunikationsfehler / Slaveadresse = 0 / Peripheriefehler erkannt / Gerätefehler erkannt / Manipulationsschutz aktiv
  • (2) rote LED: Gerätefehler
  • (3) gelbe LED: Gerätestatus
AZM201BZ-ST-T-AS-P 103025873联系人分配
引脚1:
AS-Interface +
引脚2:
Aux - (P)
引脚3:
AS-Interface -
引脚4:
Aux + (P)
AZM201BZ-ST-T-AS-P 103025873联系人分配
引脚1:
AS-Interface +
引脚2:
Aux - (P)
引脚3:
AS-Interface -
引脚4:
Aux + (P)
AZM201BZ-ST-T-AS-P 103025873交货范围
交货范围:
  • Der Betätiger ist nicht im Lieferumfang enthalten.
  • Dreikantschlüssel für AZM 201
AZM201BZ-ST-T-AS-P 103025873交货范围
交货范围:
  • Der Betätiger ist nicht im Lieferumfang enthalten.
  • Dreikantschlüssel für AZM 201
AZM201BZ-ST-T-AS-P 103025873配件
建议(执行机构):
  • AZ/AZM201-B1
  • AZ/AZM201-B30
AZM201BZ-ST-T-AS-P 103025873配件
建议(执行机构):
  • AZ/AZM201-B1
  • AZ/AZM201-B30
AZM201BZ-ST-T-AS-P 103025873笔记
注意电压AUX DC:
stabilisiertes PELV-Netzteil
AZM201BZ-ST-T-AS-P 103025873笔记
注意电压AUX DC:
stabilisiertes PELV-Netzteil
