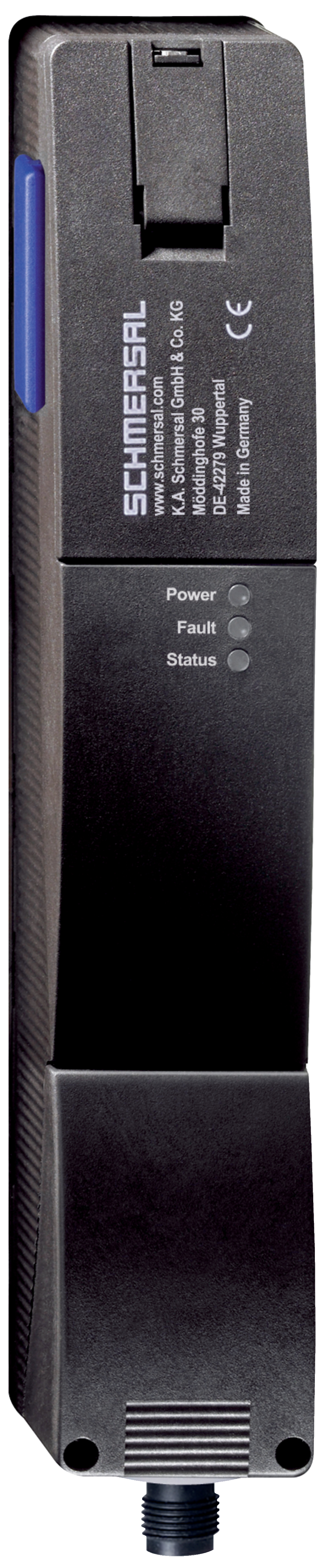

Schmersal AZM201B-ST2-T-1P2PW-A 103031956 安全约束装置

AZM201B-ST2-T-1P2PW-A
AZM201B-ST2-T-1P2PW-A
AZM201B-ST2-T-1P2PW-A
AZM201B-ST2-T-1P2PW-A
型号: AZM201B-ST2-T-1P2PW-A
订货号: 103031956
参考面价: 487.15 EUR
  • 执行机构监测
  • 工作流程原理
  • 塑料外壳
  • 传感器链的最大长度200米
  • 自控串联
  • 根据ISO 1419通过RFID技术进行编码
  • 3个LED显示工作状态
  • 传感器技术允许致动器位移,并锁定垂直±5 mm和水平±3 mm
  • 适用于铰链门和滑动门
  • 智能诊断
  • 辅助释放
  • 防护等级IP66、IP67
  • 高夹紧力2000 N
  • 对称设计,安装在40mm型材上
  • OSSD安全输出
  • 逃生释放装置、紧急释放装置可以改装

Schmersal AZM201B-ST2-T-1P2PW-A 103031956 安全约束装置 基本属性

净重:0.580 KG
长度:50 mm
宽度:40 mm
高度:220 mm

Schmersal AZM201B-ST2-T-1P2PW-A 103031956 安全约束装置 产品资料

产品型号名称:
AZM201B-ST2-T-1P2PW-A
Artikelnummer (Bestellnummer):
103031956
EAN (European Article Number):
4030661526799
eCl@ss编号,版本12.0:
27-27-26-03
eCl@ss编号,11.0版:
27-27-26-03
eCl@ss编号,版本9.0:
27-27-26-03
ETIM编号,7.0版:
EC002593
ETIM编号,版本6.0:
EC002593

Schmersal AZM201B-ST2-T-1P2PW-A 103031956 安全约束装置 产品资料

产品型号名称:
AZM201B-ST2-T-1P2PW-A
Artikelnummer (Bestellnummer):
103031956
EAN (European Article Number):
4030661526799
eCl@ss编号,版本12.0:
27-27-26-03
eCl@ss编号,11.0版:
27-27-26-03
eCl@ss编号,版本9.0:
27-27-26-03
ETIM编号,7.0版:
EC002593
ETIM编号,版本6.0:
EC002593

Schmersal AZM201B-ST2-T-1P2PW-A 103031956 安全约束装置 授权和法规

证书:
  • TÜV
  • cULus
  • FCC
  • IC
  • ANATEL

Schmersal AZM201B-ST2-T-1P2PW-A 103031956 安全约束装置 授权和法规

证书:
  • TÜV
  • cULus
  • FCC
  • IC
  • ANATEL

Schmersal AZM201B-ST2-T-1P2PW-A 103031956 安全约束装置 一般数据

规则:
  • EN ISO 13849-1
  • EN ISO 14119
  • EN IEC 60947-5-3
  • EN IEC 61508
编码:
Universelle Codierung
编码等级符合EN ISO 1419:
gering
行动原则:
RFID
频带RFID:
125 kHz
RFID传输功率,最大值:
-6 dB/m
外壳材料:
Kunststoff, glasfaserverstärkter Thermoplast
最大风险时间:
200 ms
执行机构关闭时安全输出的响应时间,最大值:
100 ms
安全输入关闭时安全输出的响应时间,最大值:
1,5 ms
毛重:
580 g

Schmersal AZM201B-ST2-T-1P2PW-A 103031956 安全约束装置 一般数据

规则:
  • EN ISO 13849-1
  • EN ISO 14119
  • EN IEC 60947-5-3
  • EN IEC 61508
编码:
Universelle Codierung
编码等级符合EN ISO 1419:
gering
行动原则:
RFID
频带RFID:
125 kHz
RFID传输功率,最大值:
-6 dB/m
外壳材料:
Kunststoff, glasfaserverstärkter Thermoplast
最大风险时间:
200 ms
执行机构关闭时安全输出的响应时间,最大值:
100 ms
安全输入关闭时安全输出的响应时间,最大值:
1,5 ms
毛重:
580 g

Schmersal AZM201B-ST2-T-1P2PW-A 103031956 安全约束装置 一般数据

工作流程原理:
Ja
执行机构监测:
Ja
辅助释放:
Ja
短路检测:
Ja
交叉电路检测:
Ja
串联:
Ja
安全功能:
Ja
集成显示,状态:
Ja
安全触点数量:
2

Schmersal AZM201B-ST2-T-1P2PW-A 103031956 安全约束装置 一般数据

工作流程原理:
Ja
执行机构监测:
Ja
辅助释放:
Ja
短路检测:
Ja
交叉电路检测:
Ja
串联:
Ja
安全功能:
Ja
集成显示,状态:
Ja
安全触点数量:
2

Schmersal AZM201B-ST2-T-1P2PW-A 103031956 安全约束装置 安全评估

规则:
  • EN ISO 13849-1
  • EN IEC 61508

Schmersal AZM201B-ST2-T-1P2PW-A 103031956 安全约束装置 安全评估

规则:
  • EN ISO 13849-1
  • EN IEC 61508

Schmersal AZM201B-ST2-T-1P2PW-A 103031956 安全约束装置 安全注意事项

性能级别,最高可达:
e
类别:
4
PFH值:
1,90 x 10⁻⁹ /h
PFD值:
1,60 x 10⁻⁴
安全完整性等级(SIL),适用于:
3
使用寿命:
20 Jahre

Schmersal AZM201B-ST2-T-1P2PW-A 103031956 安全约束装置 安全注意事项

性能级别,最高可达:
e
类别:
4
PFH值:
1,90 x 10⁻⁹ /h
PFD值:
1,60 x 10⁻⁴
安全完整性等级(SIL),适用于:
3
使用寿命:
20 Jahre

Schmersal AZM201B-ST2-T-1P2PW-A 103031956 安全约束装置 机械数据

最小机械寿命:
1.000.000 Schaltspiele
锁紧力FZh符合EN ISO 1419:
2.000 N
Hinweis (Zuhaltekraft FZh):
1.000 N in Verbindung mit einem Betätiger AZ/AZM201-B30 für Innenanbau.
锁紧力Fmax,最大值:
2.600 N
Hinweis (Zuhaltekraft Fmax):
1.300 N in Verbindung mit einem Betätiger AZ/AZM201-B30 für Innenanbau.
锁定力:
30 N
最大工作速度:
0,2 m/s
紧固螺钉的设计:
2x M6
紧固螺钉的最大拧紧力矩:
8 Nm
外壳盖安装螺钉的最小拧紧力矩:
0,7 Nm
外壳盖安装螺钉的最大拧紧力矩:
1 Nm
笔记:
Torx T10

Schmersal AZM201B-ST2-T-1P2PW-A 103031956 安全约束装置 机械数据

最小机械寿命:
1.000.000 Schaltspiele
锁紧力FZh符合EN ISO 1419:
2.000 N
Hinweis (Zuhaltekraft FZh):
1.000 N in Verbindung mit einem Betätiger AZ/AZM201-B30 für Innenanbau.
锁紧力Fmax,最大值:
2.600 N
Hinweis (Zuhaltekraft Fmax):
1.300 N in Verbindung mit einem Betätiger AZ/AZM201-B30 für Innenanbau.
锁定力:
30 N
最大工作速度:
0,2 m/s
紧固螺钉的设计:
2x M6
紧固螺钉的最大拧紧力矩:
8 Nm
外壳盖安装螺钉的最小拧紧力矩:
0,7 Nm
外壳盖安装螺钉的最大拧紧力矩:
1 Nm
笔记:
Torx T10

Schmersal AZM201B-ST2-T-1P2PW-A 103031956 安全约束装置 机械数据

传感器链的最大长度:
200 m
Hinweis (Länge der Sensorkette):
Leitungslänge und Leitungsquerschnitt verändern den Spannungsfall in Abhängigkeit vom Ausgangsstrom
Hinweis (Reihenschaltung):
Anzahl der Geräte unbegrenzt, externen Leitungsschutz beachten, max. 31 Geräte bei serieller Diagnose SD
连接类型:
Steckverbinder M12, 8-polig

Schmersal AZM201B-ST2-T-1P2PW-A 103031956 安全约束装置 机械数据

传感器链的最大长度:
200 m
Hinweis (Länge der Sensorkette):
Leitungslänge und Leitungsquerschnitt verändern den Spannungsfall in Abhängigkeit vom Ausgangsstrom
Hinweis (Reihenschaltung):
Anzahl der Geräte unbegrenzt, externen Leitungsschutz beachten, max. 31 Geräte bei serieller Diagnose SD
连接类型:
Steckverbinder M12, 8-polig

Schmersal AZM201B-ST2-T-1P2PW-A 103031956 安全约束装置 机械数据和尺寸

传感器长度:
50 mm
传感器的宽度:
40 mm
传感器的高度:
220 mm

Schmersal AZM201B-ST2-T-1P2PW-A 103031956 安全约束装置 机械数据和尺寸

传感器长度:
50 mm
传感器的宽度:
40 mm
传感器的高度:
220 mm

Schmersal AZM201B-ST2-T-1P2PW-A 103031956 安全约束装置 环境条件

保护类型:
  • IP66
  • IP67
环境温度:
-25 ... +60 °C
储存和运输温度:
-25 ... +85 °C
最大相对湿度:
93 %
Hinweis (Relative Feuchtigkeit):
  • nicht kondensierend
  • nicht vereisend
抗振动性:
10 … 150 Hz, Amplitude 0,35 mm
抗冲击性:
30 g / 11 ms
防护等级:
III
NN以上的最大允许安装高度:
2.000 m

Schmersal AZM201B-ST2-T-1P2PW-A 103031956 安全约束装置 环境条件

保护类型:
  • IP66
  • IP67
环境温度:
-25 ... +60 °C
储存和运输温度:
-25 ... +85 °C
最大相对湿度:
93 %
Hinweis (Relative Feuchtigkeit):
  • nicht kondensierend
  • nicht vereisend
抗振动性:
10 … 150 Hz, Amplitude 0,35 mm
抗冲击性:
30 g / 11 ms
防护等级:
III
NN以上的最大允许安装高度:
2.000 m

Schmersal AZM201B-ST2-T-1P2PW-A 103031956 安全约束装置 环境条件.绝缘特性

设计绝缘电压Ui:
32 VDC
设计抗震Uimp:
0,8 kV
浪涌类别:
III
污染程度:
3

Schmersal AZM201B-ST2-T-1P2PW-A 103031956 安全约束装置 环境条件.绝缘特性

设计绝缘电压Ui:
32 VDC
设计抗震Uimp:
0,8 kV
浪涌类别:
III
污染程度:
3

Schmersal AZM201B-ST2-T-1P2PW-A 103031956 安全约束装置 电气数据

工作电压:
24 VDC -15 % / +10 % (stabilisiertes PELV-Netzteil)
怠速电流I0,典型值:
50 mA
磁铁接通时的电流消耗,平均值:
200 mA
磁铁开启时的电流消耗,峰值:
700 mA / 100 ms
设计工作电压:
24 VDC
设计工作电流:
1.200 mA
有条件设计短路电流:
100 A
外部电缆和设备保护:
2A gG
待机延迟,最大值:
4.000 ms
开关频率,最大值:
1 Hz
电气保险丝,最大:
2 A

Schmersal AZM201B-ST2-T-1P2PW-A 103031956 安全约束装置 电气数据

工作电压:
24 VDC -15 % / +10 % (stabilisiertes PELV-Netzteil)
怠速电流I0,典型值:
50 mA
磁铁接通时的电流消耗,平均值:
200 mA
磁铁开启时的电流消耗,峰值:
700 mA / 100 ms
设计工作电压:
24 VDC
设计工作电流:
1.200 mA
有条件设计短路电流:
100 A
外部电缆和设备保护:
2A gG
待机延迟,最大值:
4.000 ms
开关频率,最大值:
1 Hz
电气保险丝,最大:
2 A

Schmersal AZM201B-ST2-T-1P2PW-A 103031956 安全约束装置 电气数据

名称,磁铁控制:
IN
阈值:
  • -3 V … 5 V (Low)
  • 15 V … 30 V (High)
24 V时的电流消耗:
10 mA
激活时间磁铁:
100 %
测试脉冲持续时间,最大值:
5 ms
测试脉冲间隔,最小值:
40 ms
分类ZVEI CB24I,水槽:
C0
分类ZVEI CB24I,来源:
  • C1
  • C2
  • C3

Schmersal AZM201B-ST2-T-1P2PW-A 103031956 安全约束装置 电气数据

名称,磁铁控制:
IN
阈值:
  • -3 V … 5 V (Low)
  • 15 V … 30 V (High)
24 V时的电流消耗:
10 mA
激活时间磁铁:
100 %
测试脉冲持续时间,最大值:
5 ms
测试脉冲间隔,最小值:
40 ms
分类ZVEI CB24I,水槽:
C0
分类ZVEI CB24I,来源:
  • C1
  • C2
  • C3

Schmersal AZM201B-ST2-T-1P2PW-A 103031956 安全约束装置 电气数据安全数字输入

名称,安全输入:
X1 und X2
阈值:
  • −3 V … 5 V (Low)
  • 15 V … 30 V (High)
24 V时的电流消耗:
5 mA
测试脉冲持续时间,最大值:
1 ms
测试脉冲间隔,最小值:
100 ms
分类ZVEI CB24I,水槽:
C1
分类ZVEI CB24I,来源:
  • C1
  • C2
  • C3

Schmersal AZM201B-ST2-T-1P2PW-A 103031956 安全约束装置 电气数据安全数字输入

名称,安全输入:
X1 und X2
阈值:
  • −3 V … 5 V (Low)
  • 15 V … 30 V (High)
24 V时的电流消耗:
5 mA
测试脉冲持续时间,最大值:
1 ms
测试脉冲间隔,最小值:
100 ms
分类ZVEI CB24I,水槽:
C1
分类ZVEI CB24I,来源:
  • C1
  • C2
  • C3

Schmersal AZM201B-ST2-T-1P2PW-A 103031956 安全约束装置 电气数据安全数字输出

名称,安全输出:
Y1 und Y2
设计工作电流:
250 mA
开关元件的设计:
kurzschlussfest, p-schaltend
电压降Ud,最大值:
2 V
剩余电流Ir,最大值:
0,5 mA
电压,使用类别DC-13:
24 VDC
电力,使用类别DC-13:
0,25 A
测试脉冲间隔,典型:
1000 ms
测试脉冲持续时间,最大值:
0,5 ms
分类ZVEI CB24I,来源:
C2
分类ZVEI CB24I,水槽:
  • C1
  • C2

Schmersal AZM201B-ST2-T-1P2PW-A 103031956 安全约束装置 电气数据安全数字输出

名称,安全输出:
Y1 und Y2
设计工作电流:
250 mA
开关元件的设计:
kurzschlussfest, p-schaltend
电压降Ud,最大值:
2 V
剩余电流Ir,最大值:
0,5 mA
电压,使用类别DC-13:
24 VDC
电力,使用类别DC-13:
0,25 A
测试脉冲间隔,典型:
1000 ms
测试脉冲持续时间,最大值:
0,5 ms
分类ZVEI CB24I,来源:
C2
分类ZVEI CB24I,水槽:
  • C1
  • C2

Schmersal AZM201B-ST2-T-1P2PW-A 103031956 安全约束装置 电气数据和诊断输出

名称,诊断输出:
OUT
设计工作电流:
50 mA
开关元件的设计:
kurzschlussfest, p-schaltend
电压降Ud,最大值:
4 V
电压,使用类别DC-13:
24 VDC
电力,使用类别DC-13:
0,05 A

Schmersal AZM201B-ST2-T-1P2PW-A 103031956 安全约束装置 电气数据和诊断输出

名称,诊断输出:
OUT
设计工作电流:
50 mA
开关元件的设计:
kurzschlussfest, p-schaltend
电压降Ud,最大值:
4 V
电压,使用类别DC-13:
24 VDC
电力,使用类别DC-13:
0,05 A

Schmersal AZM201B-ST2-T-1P2PW-A 103031956 安全约束装置 状态显示

Hinweis (LED-Zustandsanzeige):
  • Betriebszustand: gelbe LED
  • Fehler Funktionsstörung: rote LED
  • Versorgungsspannung UB: grüne LED

Schmersal AZM201B-ST2-T-1P2PW-A 103031956 安全约束装置 状态显示

Hinweis (LED-Zustandsanzeige):
  • Betriebszustand: gelbe LED
  • Fehler Funktionsstörung: rote LED
  • Versorgungsspannung UB: grüne LED

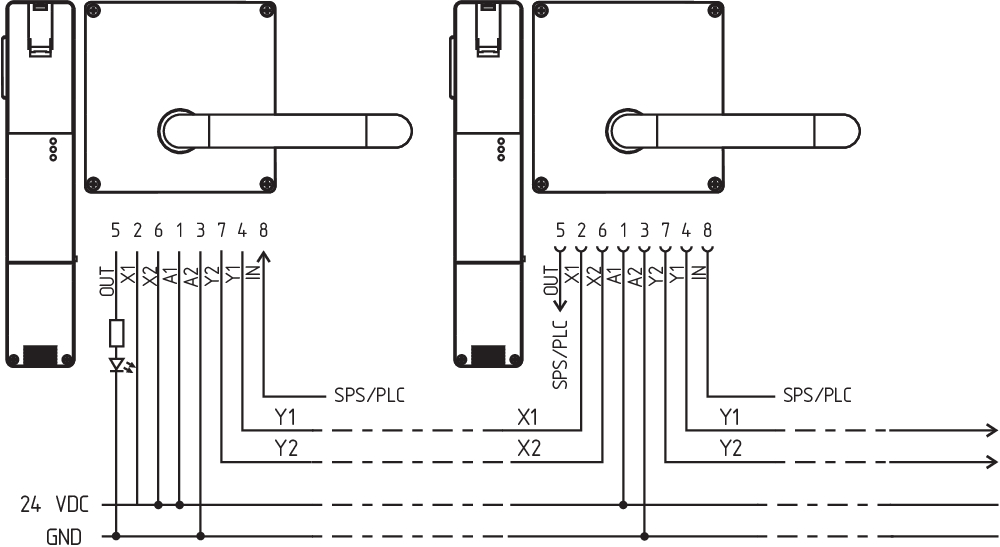

Schmersal AZM201B-ST2-T-1P2PW-A 103031956 安全约束装置 联系人分配

引脚1:
A1 Versorgungsspannung Ub
引脚2:
X1 Sicherheitseingang 1
引脚3:
A2 GND
引脚4:
Y1 Sicherheitsausgang 1
引脚5:
OUT Diagnoseausgang
引脚6:
X2 Sicherheitseingang 2
引脚7:
Y2 Sicherheitsausgang 2
引脚8:
IN Magnetansteuerung

Schmersal AZM201B-ST2-T-1P2PW-A 103031956 安全约束装置 联系人分配

引脚1:
A1 Versorgungsspannung Ub
引脚2:
X1 Sicherheitseingang 1
引脚3:
A2 GND
引脚4:
Y1 Sicherheitsausgang 1
引脚5:
OUT Diagnoseausgang
引脚6:
X2 Sicherheitseingang 2
引脚7:
Y2 Sicherheitsausgang 2
引脚8:
IN Magnetansteuerung

Schmersal AZM201B-ST2-T-1P2PW-A 103031956 安全约束装置 交货范围

交货范围:
  • Der Betätiger ist nicht im Lieferumfang enthalten.
  • Dreikantschlüssel für AZM 201

Schmersal AZM201B-ST2-T-1P2PW-A 103031956 安全约束装置 交货范围

交货范围:
  • Der Betätiger ist nicht im Lieferumfang enthalten.
  • Dreikantschlüssel für AZM 201

Schmersal AZM201B-ST2-T-1P2PW-A 103031956 安全约束装置 配件

Empfehlung (Betätiger):
  • AZ/AZM201-B1
  • AZ/AZM201-B30

Schmersal AZM201B-ST2-T-1P2PW-A 103031956 安全约束装置 配件

Empfehlung (Betätiger):
  • AZ/AZM201-B1
  • AZ/AZM201-B30

Schmersal AZM201B-ST2-T-1P2PW-A 103031956 安全约束装置 笔记

Hinweis (Allgemein):
Die entsperrte Schutzeinrichtung kann, solange die Betätigereinheit in der Sicherheitszuhaltung eingeführt bleibt, wieder gesperrt werden. Die Sicherheitsausgänge werden erneut eingeschaltet, somit ist ein Öffnen der Schutzeinrichtung nicht erforderlich.

Schmersal AZM201B-ST2-T-1P2PW-A 103031956 安全约束装置 笔记

Hinweis (Allgemein):
Die entsperrte Schutzeinrichtung kann, solange die Betätigereinheit in der Sicherheitszuhaltung eingeführt bleibt, wieder gesperrt werden. Die Sicherheitsausgänge werden erneut eingeschaltet, somit ist ein Öffnen der Schutzeinrichtung nicht erforderlich.
