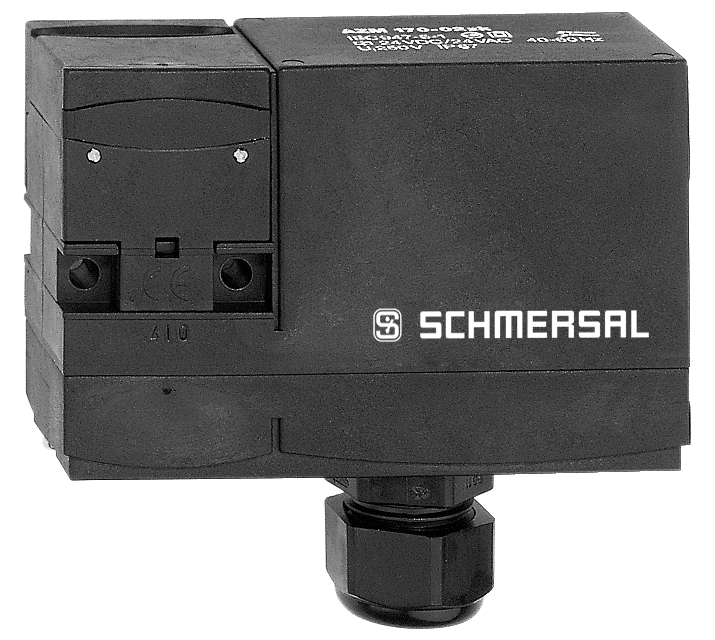

AZM 170SK-02ZRKA 24VAC/DC 101144263






AZM 170SK-02ZRKA 24VAC/DC 101144263基本信息
型号: AZM 170SK-02ZRKA 24VAC/DC
订货号: 101144263
参考面价: 207.35 EUR
- 1行入口M 20 x 1.5
- 螺纹连接
- 辅助释放
- 塑料外壳
- 绝缘的
- 紧凑型设计
- 关闭锁定失败
- 使用寿命长
- 高夹紧力
AZM 170SK-02ZRKA 24VAC/DC 101144263基本属性
净重:0.295 KG
长度:30 mm
宽度:90 mm
高度:101 mm
AZM 170SK-02ZRKA 24VAC/DC 101144263产品资料
- 产品型号名称:
- AZM 170SK-02ZRKA 24VAC/DC
- 项目编号(订单编号):
- 101144263
- EAN(欧洲商品编号):
- 4030661132112
- eCl@ss编号,版本12.0:
- 27-27-26-03
- eCl@ss编号,11.0版:
- 27-27-26-03
- eCl@ss编号,版本9.0:
- 27-27-26-03
- ETIM编号,7.0版:
- EC002593
- ETIM编号,版本6.0:
- EC002593
AZM 170SK-02ZRKA 24VAC/DC 101144263产品资料
- 产品型号名称:
- AZM 170SK-02ZRKA 24VAC/DC
- 项目编号(订单编号):
- 101144263
- EAN(欧洲商品编号):
- 4030661132112
- eCl@ss编号,版本12.0:
- 27-27-26-03
- eCl@ss编号,11.0版:
- 27-27-26-03
- eCl@ss编号,版本9.0:
- 27-27-26-03
- ETIM编号,7.0版:
- EC002593
- ETIM编号,版本6.0:
- EC002593
AZM 170SK-02ZRKA 24VAC/DC 101144263授权和法规
- 证书:
- IFA
- cULus
- CCC
AZM 170SK-02ZRKA 24VAC/DC 101144263授权和法规
- 证书:
- IFA
- cULus
- CCC
AZM 170SK-02ZRKA 24VAC/DC 101144263一般数据
- 规则:
- EN ISO 13849-1
- EN ISO 14119
- EN IEC 60947-5-1
- 编码等级符合EN ISO 1419:
- gering
- 行动原则:
- elektromechanisch
- 外壳材料:
- Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend
- 毛重:
- 295 g
AZM 170SK-02ZRKA 24VAC/DC 101144263一般数据
- 规则:
- EN ISO 13849-1
- EN ISO 14119
- EN IEC 60947-5-1
- 编码等级符合EN ISO 1419:
- gering
- 行动原则:
- elektromechanisch
- 外壳材料:
- Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend
- 毛重:
- 295 g
AZM 170SK-02ZRKA 24VAC/DC 101144263一般数据
- 工作流程原理:
- Ja
- 方向数:
- 2
- 安全触点数量:
- 2
AZM 170SK-02ZRKA 24VAC/DC 101144263一般数据
- 工作流程原理:
- Ja
- 方向数:
- 2
- 安全触点数量:
- 2
AZM 170SK-02ZRKA 24VAC/DC 101144263安全评估
- 规则:
- EN ISO 13849-1
- 性能级别,最高可达:
- c
- 类别:
- 1
- B10D开启器(NC):
- 2.000.000 Schaltspiele
- 笔记:
- Elektrische Lebensdauer auf Anfrage.
- B10D闭合器(NO):
- 1.000.000 Schaltspiele
- 笔记:
- bei 10% Ie und ohmscher Last
- 使用寿命:
- 20 Jahre
AZM 170SK-02ZRKA 24VAC/DC 101144263安全评估
- 规则:
- EN ISO 13849-1
- 性能级别,最高可达:
- c
- 类别:
- 1
- B10D开启器(NC):
- 2.000.000 Schaltspiele
- 笔记:
- Elektrische Lebensdauer auf Anfrage.
- B10D闭合器(NO):
- 1.000.000 Schaltspiele
- 笔记:
- bei 10% Ie und ohmscher Last
- 使用寿命:
- 20 Jahre
AZM 170SK-02ZRKA 24VAC/DC 101144263安全注意事项
- 请注意::
- Einsetzbar wenn ein Fehlerausschluss für eine gefahrbringende Beschädigung der 1-kanaligen Mechanik zulässig ist und ein ausreichender Manipulationsschutz gewährleistet ist.
- 性能级别,最高可达:
- d
- 类别:
- 3
- 笔记:
- bei 2-kanaligen Einsatz und mit geeignter Logik-Einheit.
- 使用寿命:
- 20 Jahre
AZM 170SK-02ZRKA 24VAC/DC 101144263安全注意事项
- 请注意::
- Einsetzbar wenn ein Fehlerausschluss für eine gefahrbringende Beschädigung der 1-kanaligen Mechanik zulässig ist und ein ausreichender Manipulationsschutz gewährleistet ist.
- 性能级别,最高可达:
- d
- 类别:
- 3
- 笔记:
- bei 2-kanaligen Einsatz und mit geeignter Logik-Einheit.
- 使用寿命:
- 20 Jahre
AZM 170SK-02ZRKA 24VAC/DC 101144263机械数据
- 最小机械寿命:
- 1.000.000 Schaltspiele
- 锁紧力FZh符合EN ISO 1419:
- 1.000 N
- 锁紧力Fmax,最大值:
- 1.300 N
- 锁定力:
- 30 N

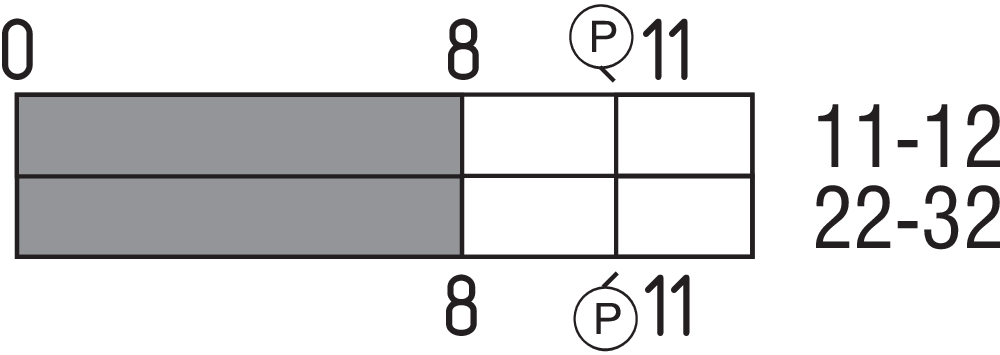

- 强制开启路径:
- 11 mm
- 每个触点的强制打开力,最小值:
- 8,5 N
- 强制开启力,最小值:
- 17 N
- 最大工作速度:
- 2 m/s
- 固定:
- Schrauben
- 紧固螺钉的设计:
- 2x M5
- 外壳盖安装螺钉的最小拧紧力矩:
- 0,7 Nm
- 外壳盖安装螺钉的最大拧紧力矩:
- 1 Nm
- 笔记:
- Torx T10
AZM 170SK-02ZRKA 24VAC/DC 101144263机械数据
- 最小机械寿命:
- 1.000.000 Schaltspiele
- 锁紧力FZh符合EN ISO 1419:
- 1.000 N
- 锁紧力Fmax,最大值:
- 1.300 N
- 锁定力:
- 30 N
- 强制开启路径:
- 11 mm
- 每个触点的强制打开力,最小值:
- 8,5 N
- 强制开启力,最小值:
- 17 N
- 最大工作速度:
- 2 m/s
- 固定:
- Schrauben
- 紧固螺钉的设计:
- 2x M5
- 外壳盖安装螺钉的最小拧紧力矩:
- 0,7 Nm
- 外壳盖安装螺钉的最大拧紧力矩:
- 1 Nm
- 笔记:
- Torx T10
AZM 170SK-02ZRKA 24VAC/DC 101144263机械数据
- 行输入:
- 1 x M20 x 1,5
- 连接类型:
- Schraubklemmen
- 连接横截面,最小:
- 0,25 mm²
- 连接横截面,最大:
- 1,5 mm²
- 笔记:
- Alle Angaben einschließlich Aderendhülsen.
- 允许的线路类型:
- Starr eindrähtig
- Starr mehrdrähtig
- Flexibel
AZM 170SK-02ZRKA 24VAC/DC 101144263机械数据
- 行输入:
- 1 x M20 x 1,5
- 连接类型:
- Schraubklemmen
- 连接横截面,最小:
- 0,25 mm²
- 连接横截面,最大:
- 1,5 mm²
- 笔记:
- Alle Angaben einschließlich Aderendhülsen.
- 允许的线路类型:
- Starr eindrähtig
- Starr mehrdrähtig
- Flexibel

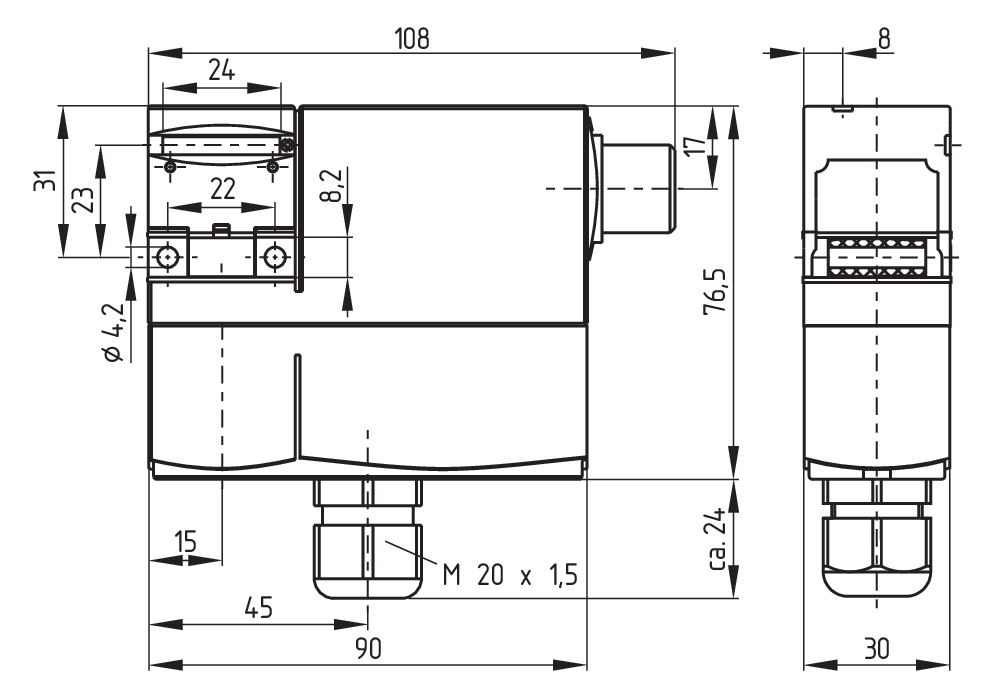

AZM 170SK-02ZRKA 24VAC/DC 101144263机械数据和尺寸
- 传感器长度:
- 30 mm
- 传感器的宽度:
- 90 mm
- 传感器的高度:
- 100,5 mm
AZM 170SK-02ZRKA 24VAC/DC 101144263机械数据和尺寸
- 传感器长度:
- 30 mm
- 传感器的宽度:
- 90 mm
- 传感器的高度:
- 100,5 mm
AZM 170SK-02ZRKA 24VAC/DC 101144263环境条件
- 保护类型:
- IP67
- 环境温度:
- -25 ... +60 °C
- 储存和运输温度:
- -25 ... +85 °C
- 注(相对湿度):
- nicht kondensierend
- nicht vereisend
- 防护等级:
- II
- NN以上的最大允许安装高度:
- 2.000 m
AZM 170SK-02ZRKA 24VAC/DC 101144263环境条件
- 保护类型:
- IP67
- 环境温度:
- -25 ... +60 °C
- 储存和运输温度:
- -25 ... +85 °C
- 注(相对湿度):
- nicht kondensierend
- nicht vereisend
- 防护等级:
- II
- NN以上的最大允许安装高度:
- 2.000 m
AZM 170SK-02ZRKA 24VAC/DC 101144263环境条件.绝缘特性
- 设计绝缘电压Ui:
- 250 VAC
- 设计抗震Uimp:
- 4 kV
- 浪涌类别:
- III
- 污染程度:
- 3
AZM 170SK-02ZRKA 24VAC/DC 101144263环境条件.绝缘特性
- 设计绝缘电压Ui:
- 250 VAC
- 设计抗震Uimp:
- 4 kV
- 浪涌类别:
- III
- 污染程度:
- 3
AZM 170SK-02ZRKA 24VAC/DC 101144263电气数据
- 设计控制电源电压:
- 24 VAC/DC
- 有条件设计短路电流:
- 1.000 A
- 最大电力消耗:
- 12 W

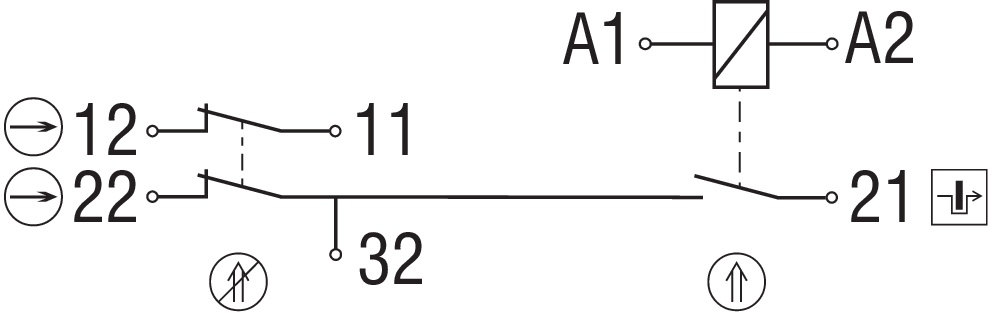

- 开关元件:
- 2 Öffner (NC)
- 注释(开关元件):
- Wechsler mit Doppelunterbrechung Zb oder 2 Öffner, galvanisch voneinander getrennte Kontaktbrücken
- 切换原理:
- Schleichschaltung, zwangsöffnender Öffner
- 最大开关频率:
- 1.000 /h
- 接触材料,电动:
- Silber
AZM 170SK-02ZRKA 24VAC/DC 101144263电气数据
- 设计控制电源电压:
- 24 VAC/DC
- 有条件设计短路电流:
- 1.000 A
- 最大电力消耗:
- 12 W
- 开关元件:
- 2 Öffner (NC)
- 注释(开关元件):
- Wechsler mit Doppelunterbrechung Zb oder 2 Öffner, galvanisch voneinander getrennte Kontaktbrücken
- 切换原理:
- Schleichschaltung, zwangsöffnender Öffner
- 最大开关频率:
- 1.000 /h
- 接触材料,电动:
- Silber
AZM 170SK-02ZRKA 24VAC/DC 101144263电气数据
- 激活时间磁铁:
- 100 %
- 测试脉冲持续时间,最大值:
- 5 ms
- 测试脉冲间隔,最小值:
- 50 ms
AZM 170SK-02ZRKA 24VAC/DC 101144263电气数据
- 激活时间磁铁:
- 100 %
- 测试脉冲持续时间,最大值:
- 5 ms
- 测试脉冲间隔,最小值:
- 50 ms
AZM 170SK-02ZRKA 24VAC/DC 101144263电气数据和安全触点
- 电压,AC-15类:
- 230 VAC
- 电力,使用类别AC-15:
- 4 A
- 电压,使用类别DC-13:
- 24 VDC
- 电力,使用类别DC-13:
- 2,5 A
AZM 170SK-02ZRKA 24VAC/DC 101144263电气数据和安全触点
- 电压,AC-15类:
- 230 VAC
- 电力,使用类别AC-15:
- 4 A
- 电压,使用类别DC-13:
- 24 VDC
- 电力,使用类别DC-13:
- 2,5 A
AZM 170SK-02ZRKA 24VAC/DC 101144263电气数据
- 电压,AC-15类:
- 230 VAC
AZM 170SK-02ZRKA 24VAC/DC 101144263电气数据
- 电压,AC-15类:
- 230 VAC
AZM 170SK-02ZRKA 24VAC/DC 101144263其他数据
- 备注(应用程序):
- verschiebbare Schutzeinrichtung
- abnehmbare Schutzeinrichtung
- drehbare Schutzeinrichtung
AZM 170SK-02ZRKA 24VAC/DC 101144263其他数据
- 备注(应用程序):
- verschiebbare Schutzeinrichtung
- abnehmbare Schutzeinrichtung
- drehbare Schutzeinrichtung
AZM 170SK-02ZRKA 24VAC/DC 101144263交货范围
- 交货范围:
- Der Betätiger ist nicht im Lieferumfang enthalten.
- Schlitzverschluss
AZM 170SK-02ZRKA 24VAC/DC 101144263交货范围
- 交货范围:
- Der Betätiger ist nicht im Lieferumfang enthalten.
- Schlitzverschluss

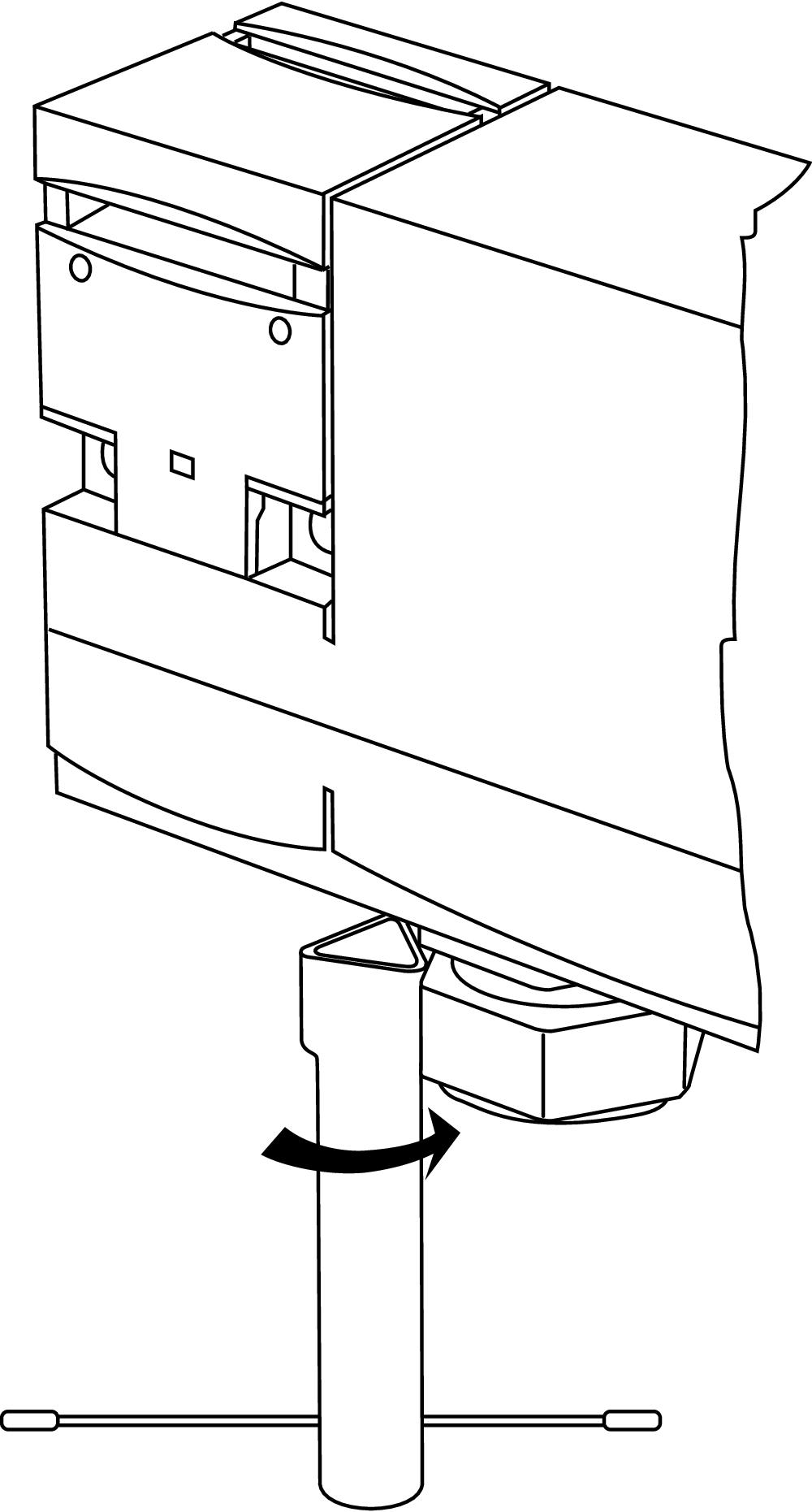

AZM 170SK-02ZRKA 24VAC/DC 101144263笔记
- 注释(辅助释放):
- unten
- Zur manuellen Entriegelung mit Dreikantschlüssel M5, als Zubehör erhältlich
AZM 170SK-02ZRKA 24VAC/DC 101144263笔记
- 注释(辅助释放):
- unten
- Zur manuellen Entriegelung mit Dreikantschlüssel M5, als Zubehör erhältlich
