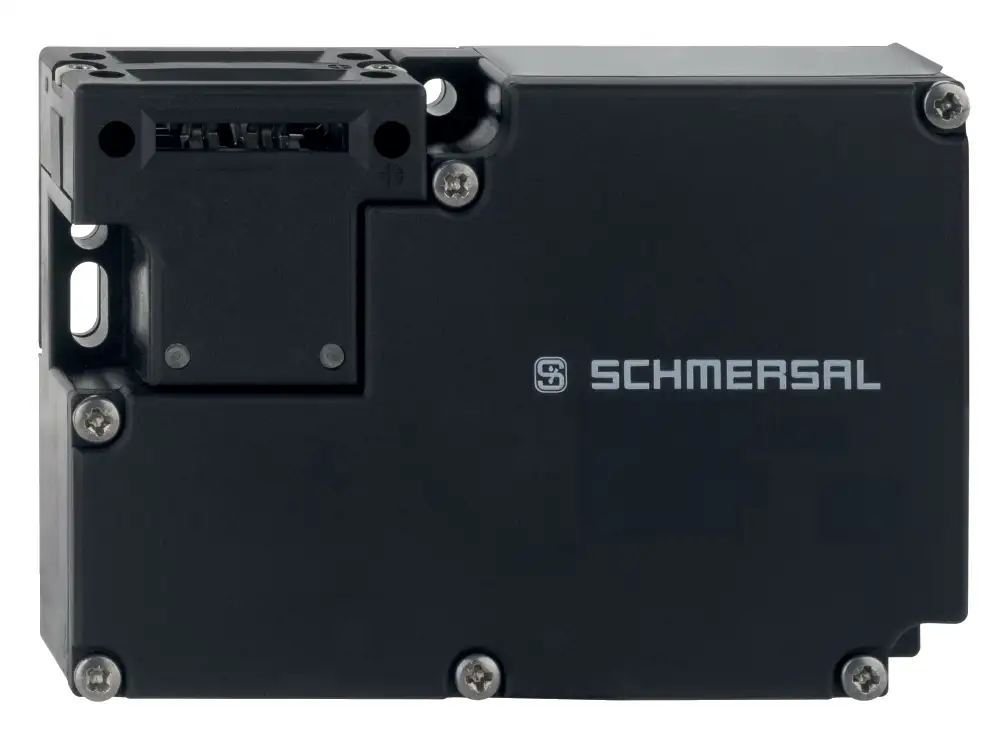

Schmersal AZM 161SK-12/12RK-024 101164207 安全约束装置

AZM 161SK-12/12RK-024
AZM 161SK-12/12RK-024
AZM 161SK-12/12RK-024
AZM 161SK-12/12RK-024
AZM 161SK-12/12RK-024
AZM 161SK-12/12RK-024
AZM 161SK-12/12RK-024
型号: AZM 161SK-12/12RK-024
订货号: 101164207
参考面价: 213.90 EUR
  • 连接空间大
  • 辅助释放
  • 4个电缆入口M 16 x 1.5
  • 塑料外壳
  • 绝缘的
  • 关闭锁定失败
  • 130毫米x 90毫米x 30毫米
  • 6联系人
  • 使用寿命长

Schmersal AZM 161SK-12/12RK-024 101164207 安全约束装置 基本属性

净重:0.450 KG
长度:30 mm
宽度:130 mm
高度:90 mm

Schmersal AZM 161SK-12/12RK-024 101164207 安全约束装置 产品资料

产品型号名称:
AZM 161SK-12/12RK-024
Artikelnummer (Bestellnummer):
101164207
EAN (European Article Number):
4030661205144
eCl@ss编号,版本12.0:
27-27-26-03
eCl@ss编号,11.0版:
27-27-26-03
eCl@ss编号,版本9.0:
27-27-26-03
ETIM编号,7.0版:
EC002593
ETIM编号,版本6.0:
EC002593

Schmersal AZM 161SK-12/12RK-024 101164207 安全约束装置 产品资料

产品型号名称:
AZM 161SK-12/12RK-024
Artikelnummer (Bestellnummer):
101164207
EAN (European Article Number):
4030661205144
eCl@ss编号,版本12.0:
27-27-26-03
eCl@ss编号,11.0版:
27-27-26-03
eCl@ss编号,版本9.0:
27-27-26-03
ETIM编号,7.0版:
EC002593
ETIM编号,版本6.0:
EC002593

Schmersal AZM 161SK-12/12RK-024 101164207 安全约束装置 授权和法规

证书:
  • IFA
  • cULus
  • CCC

Schmersal AZM 161SK-12/12RK-024 101164207 安全约束装置 授权和法规

证书:
  • IFA
  • cULus
  • CCC

Schmersal AZM 161SK-12/12RK-024 101164207 安全约束装置 一般数据

规则:
  • EN ISO 13849-1
  • EN ISO 14119
  • EN IEC 60947-5-1
编码等级符合EN ISO 1419:
gering
行动原则:
elektromechanisch
外壳材料:
Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend
毛重:
450 g

Schmersal AZM 161SK-12/12RK-024 101164207 安全约束装置 一般数据

规则:
  • EN ISO 13849-1
  • EN ISO 14119
  • EN IEC 60947-5-1
编码等级符合EN ISO 1419:
gering
行动原则:
elektromechanisch
外壳材料:
Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend
毛重:
450 g

Schmersal AZM 161SK-12/12RK-024 101164207 安全约束装置 一般数据

无声电流原理:
Ja
辅助释放:
Ja
方向数:
3
辅助触点数量:
2
安全触点数量:
4

Schmersal AZM 161SK-12/12RK-024 101164207 安全约束装置 一般数据

无声电流原理:
Ja
辅助释放:
Ja
方向数:
3
辅助触点数量:
2
安全触点数量:
4

Schmersal AZM 161SK-12/12RK-024 101164207 安全约束装置 安全评估

规则:
EN ISO 13849-1
性能级别,最高可达:
c
类别:
1
B10D Öffner (NC):
2.000.000 Schaltspiele
笔记:
Elektrische Lebensdauer auf Anfrage.
B10D Schließer (NO):
1.000.000 Schaltspiele
笔记:
bei 10% Ie und ohmscher Last
使用寿命:
20 Jahre

Schmersal AZM 161SK-12/12RK-024 101164207 安全约束装置 安全评估

规则:
EN ISO 13849-1
性能级别,最高可达:
c
类别:
1
B10D Öffner (NC):
2.000.000 Schaltspiele
笔记:
Elektrische Lebensdauer auf Anfrage.
B10D Schließer (NO):
1.000.000 Schaltspiele
笔记:
bei 10% Ie und ohmscher Last
使用寿命:
20 Jahre

Schmersal AZM 161SK-12/12RK-024 101164207 安全约束装置 安全注意事项

Bitte beachten::
Einsetzbar wenn ein Fehlerausschluss für eine gefahrbringende Beschädigung der 1-kanaligen Mechanik zulässig ist und ein ausreichender Manipulationsschutz gewährleistet ist.
性能级别,最高可达:
d
类别:
3
笔记:
bei 2-kanaligen Einsatz und mit geeignter Logik-Einheit.
使用寿命:
20 Jahre

Schmersal AZM 161SK-12/12RK-024 101164207 安全约束装置 安全注意事项

Bitte beachten::
Einsetzbar wenn ein Fehlerausschluss für eine gefahrbringende Beschädigung der 1-kanaligen Mechanik zulässig ist und ein ausreichender Manipulationsschutz gewährleistet ist.
性能级别,最高可达:
d
类别:
3
笔记:
bei 2-kanaligen Einsatz und mit geeignter Logik-Einheit.
使用寿命:
20 Jahre

Schmersal AZM 161SK-12/12RK-024 101164207 安全约束装置 安全注意事项

性能级别,最高可达:
e
Hinweis (Performance Level):
Informationen für die Sicherheitsbetrachtung der Zuhaltefunktion sind in der Betriebsanleitung oder in der Anleitung „Betrieb und Montage“ dokumentiert.

Schmersal AZM 161SK-12/12RK-024 101164207 安全约束装置 安全注意事项

性能级别,最高可达:
e
Hinweis (Performance Level):
Informationen für die Sicherheitsbetrachtung der Zuhaltefunktion sind in der Betriebsanleitung oder in der Anleitung „Betrieb und Montage“ dokumentiert.

Schmersal AZM 161SK-12/12RK-024 101164207 安全约束装置 机械数据

最小机械寿命:
1.000.000 Schaltspiele
执行器在执行方向上的间隙:
5,5 mm
锁紧力FZh符合EN ISO 1419:
2.000 N
锁紧力Fmax,最大值:
2.600 N
锁定力:
30 N
强制开启路径:
10 mm
每个触点的强制打开力,最小值:
10 N
强制开启力,最小值:
20 N
最大工作速度:
2 m/s
固定:
Schrauben
紧固螺钉的设计:
3x M5
螺钉头设计:
Flachkopfschraube
外壳盖安装螺钉的拧紧力矩:
0,6 Nm
笔记:
Die Anzugsreihenfolge der Deckelschrauben ist zu beachten. Diese ist der angehängten Zeichnung in dem Reiter „Abbildungen“ zu entnehmen.

Schmersal AZM 161SK-12/12RK-024 101164207 安全约束装置 机械数据

最小机械寿命:
1.000.000 Schaltspiele
执行器在执行方向上的间隙:
5,5 mm
锁紧力FZh符合EN ISO 1419:
2.000 N
锁紧力Fmax,最大值:
2.600 N
锁定力:
30 N
强制开启路径:
10 mm
每个触点的强制打开力,最小值:
10 N
强制开启力,最小值:
20 N
最大工作速度:
2 m/s
固定:
Schrauben
紧固螺钉的设计:
3x M5
螺钉头设计:
Flachkopfschraube
外壳盖安装螺钉的拧紧力矩:
0,6 Nm
笔记:
Die Anzugsreihenfolge der Deckelschrauben ist zu beachten. Diese ist der angehängten Zeichnung in dem Reiter „Abbildungen“ zu entnehmen.

Schmersal AZM 161SK-12/12RK-024 101164207 安全约束装置 机械数据

行输入:
4 x M16 x 1,5
连接类型:
Schraubklemmen
连接横截面,最小:
0,25 mm²
连接横截面,最大:
1,5 mm²
笔记:
Alle Angaben einschließlich Aderendhülsen.
允许的线路类型:
  • Starr eindrähtig
  • Starr mehrdrähtig
  • Flexibel

Schmersal AZM 161SK-12/12RK-024 101164207 安全约束装置 机械数据

行输入:
4 x M16 x 1,5
连接类型:
Schraubklemmen
连接横截面,最小:
0,25 mm²
连接横截面,最大:
1,5 mm²
笔记:
Alle Angaben einschließlich Aderendhülsen.
允许的线路类型:
  • Starr eindrähtig
  • Starr mehrdrähtig
  • Flexibel

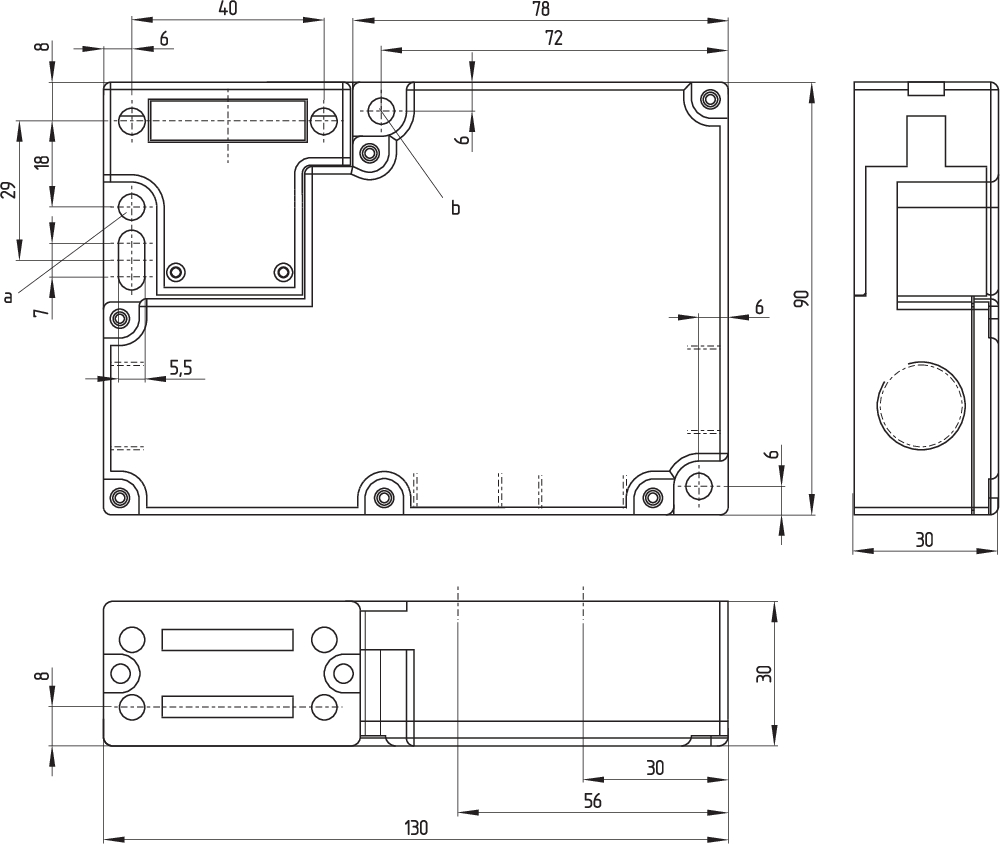

Schmersal AZM 161SK-12/12RK-024 101164207 安全约束装置 机械数据和尺寸

传感器长度:
30 mm
传感器的宽度:
130 mm
传感器的高度:
90 mm

Schmersal AZM 161SK-12/12RK-024 101164207 安全约束装置 机械数据和尺寸

传感器长度:
30 mm
传感器的宽度:
130 mm
传感器的高度:
90 mm

Schmersal AZM 161SK-12/12RK-024 101164207 安全约束装置 环境条件

保护类型:
IP67
环境温度:
-30 ... +60 °C
储存和运输温度:
-30 ... +85 °C
Hinweis (Relative Feuchtigkeit):
  • nicht kondensierend
  • nicht vereisend
防护等级:
II
NN以上的最大允许安装高度:
2.000 m

Schmersal AZM 161SK-12/12RK-024 101164207 安全约束装置 环境条件

保护类型:
IP67
环境温度:
-30 ... +60 °C
储存和运输温度:
-30 ... +85 °C
Hinweis (Relative Feuchtigkeit):
  • nicht kondensierend
  • nicht vereisend
防护等级:
II
NN以上的最大允许安装高度:
2.000 m

Schmersal AZM 161SK-12/12RK-024 101164207 安全约束装置 环境条件.绝缘特性

设计绝缘电压Ui:
250 VAC
设计抗震Uimp:
4 kV

Schmersal AZM 161SK-12/12RK-024 101164207 安全约束装置 环境条件.绝缘特性

设计绝缘电压Ui:
250 VAC
设计抗震Uimp:
4 kV

Schmersal AZM 161SK-12/12RK-024 101164207 安全约束装置 电气数据

连续热电流:
6 A
设计控制电源电压:
24 VAC/DC
有条件设计短路电流:
1.000 A
最大电力消耗:
10 W
开关元件:
Schließer (NO), Öffner (NC)
切换原理:
Schleichschaltung, zwangsöffnender Öffner
最大开关频率:
1.000 /h
接触材料,电动:
Silber

Schmersal AZM 161SK-12/12RK-024 101164207 安全约束装置 电气数据

连续热电流:
6 A
设计控制电源电压:
24 VAC/DC
有条件设计短路电流:
1.000 A
最大电力消耗:
10 W
开关元件:
Schließer (NO), Öffner (NC)
切换原理:
Schleichschaltung, zwangsöffnender Öffner
最大开关频率:
1.000 /h
接触材料,电动:
Silber

Schmersal AZM 161SK-12/12RK-024 101164207 安全约束装置 电气数据

激活时间磁铁:
100 %
测试脉冲持续时间,最大值:
5 ms
测试脉冲间隔,最小值:
50 ms

Schmersal AZM 161SK-12/12RK-024 101164207 安全约束装置 电气数据

激活时间磁铁:
100 %
测试脉冲持续时间,最大值:
5 ms
测试脉冲间隔,最小值:
50 ms

Schmersal AZM 161SK-12/12RK-024 101164207 安全约束装置 电气数据和安全触点

电压,AC-15类:
230 VAC
电力,使用类别AC-15:
4 A
电压,使用类别DC-13:
24 VDC
电力,使用类别DC-13:
2,5 A

Schmersal AZM 161SK-12/12RK-024 101164207 安全约束装置 电气数据和安全触点

电压,AC-15类:
230 VAC
电力,使用类别AC-15:
4 A
电压,使用类别DC-13:
24 VDC
电力,使用类别DC-13:
2,5 A

Schmersal AZM 161SK-12/12RK-024 101164207 安全约束装置 电气数据

电压,AC-15类:
230 VAC
电力,使用类别AC-15:
4 A
电压,使用类别DC-13:
24 VDC
电力,使用类别DC-13:
2,5 A

Schmersal AZM 161SK-12/12RK-024 101164207 安全约束装置 电气数据

电压,AC-15类:
230 VAC
电力,使用类别AC-15:
4 A
电压,使用类别DC-13:
24 VDC
电力,使用类别DC-13:
2,5 A

Schmersal AZM 161SK-12/12RK-024 101164207 安全约束装置 其他数据

Hinweis (Applikationsanwendungen):
  • verschiebbare Schutzeinrichtung
  • abnehmbare Schutzeinrichtung
  • drehbare Schutzeinrichtung

Schmersal AZM 161SK-12/12RK-024 101164207 安全约束装置 其他数据

Hinweis (Applikationsanwendungen):
  • verschiebbare Schutzeinrichtung
  • abnehmbare Schutzeinrichtung
  • drehbare Schutzeinrichtung

Schmersal AZM 161SK-12/12RK-024 101164207 安全约束装置 交货范围

交货范围:
Der Betätiger ist nicht im Lieferumfang enthalten.

Schmersal AZM 161SK-12/12RK-024 101164207 安全约束装置 交货范围

交货范围:
Der Betätiger ist nicht im Lieferumfang enthalten.

Schmersal AZM 161SK-12/12RK-024 101164207 安全约束装置 笔记

Hinweis (Hilfsentriegelung):
  • Bei Wartung, Einrichtung usw.
  • Zur manuellen Entriegelung mit Dreikantschlüssel M5, als Zubehör erhältlich

Schmersal AZM 161SK-12/12RK-024 101164207 安全约束装置 笔记

Hinweis (Hilfsentriegelung):
  • Bei Wartung, Einrichtung usw.
  • Zur manuellen Entriegelung mit Dreikantschlüssel M5, als Zubehör erhältlich
