德国Schmersal
Schmersal AZM 161 Z ST1-AS PT 101209115 安全约束装置
型号: AZM 161 Z ST1-AS PT
订货号: 101209115
参考面价: 320.60 EUR
- Magnetversorgung 24 VDC (Aux)
- 保留监测

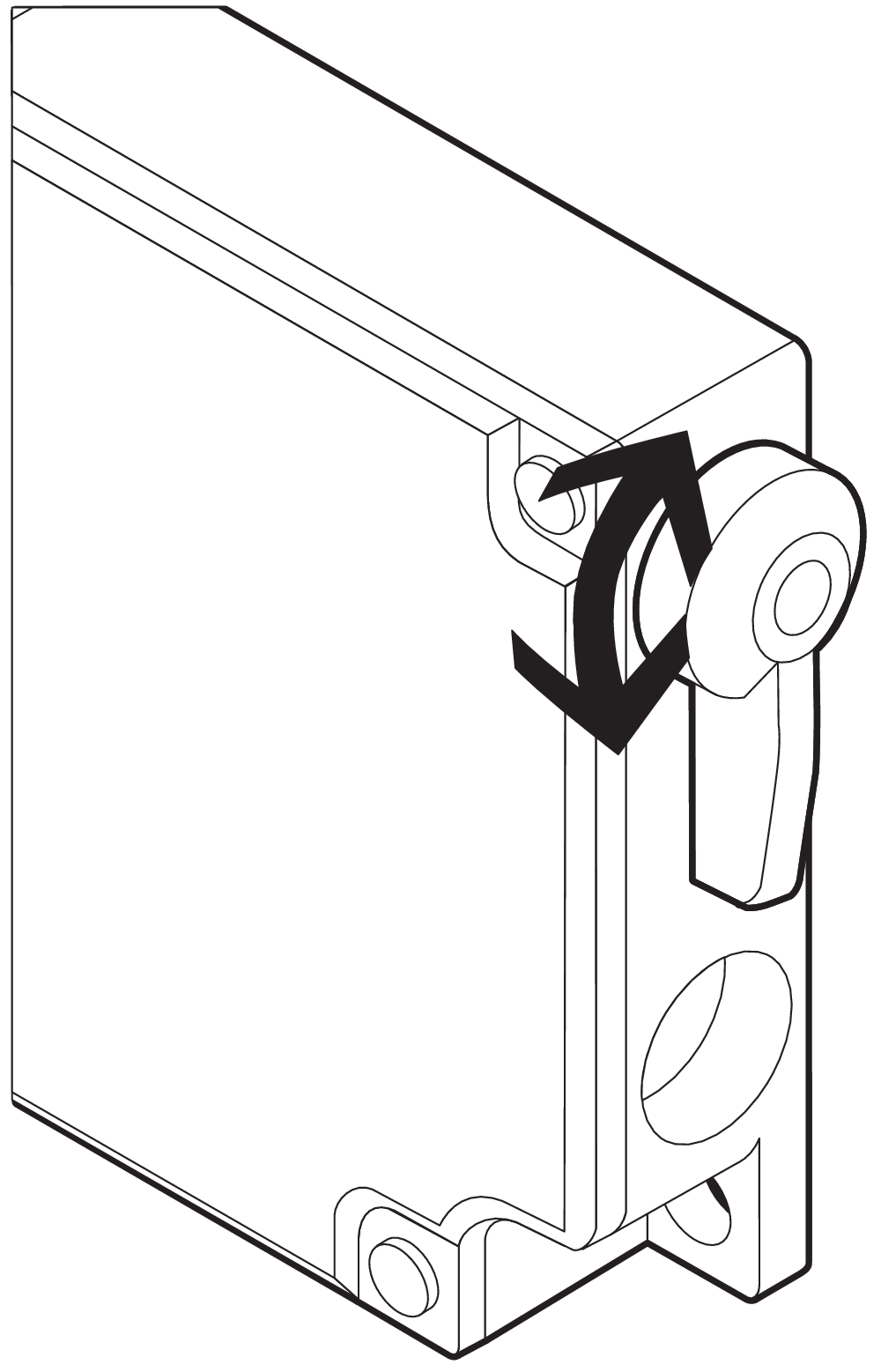

- 逃生释放
- 安全约束装置
- 塑料外壳
- 高夹紧力2000 N
- 130毫米x 90毫米x 30毫米
- 关闭锁定失败
- 绝缘的
- 使用寿命长
- 集成AS接口
Schmersal AZM 161 Z ST1-AS PT 101209115 安全约束装置 基本属性
净重:0.465 KG
长度:30 mm
宽度:130 mm
高度:90 mm
Schmersal AZM 161 Z ST1-AS PT 101209115 安全约束装置 产品资料
- 产品型号名称:
- AZM 161 Z ST1-AS PT
- Artikelnummer (Bestellnummer):
- 101209115
- EAN (European Article Number):
- 4030661404110
- eCl@ss编号,版本12.0:
- 27-27-26-03
- eCl@ss编号,11.0版:
- 27-27-26-03
- eCl@ss编号,版本9.0:
- 27-27-26-03
- ETIM编号,7.0版:
- EC002593
- ETIM编号,版本6.0:
- EC002593
Schmersal AZM 161 Z ST1-AS PT 101209115 安全约束装置 产品资料
- 产品型号名称:
- AZM 161 Z ST1-AS PT
- Artikelnummer (Bestellnummer):
- 101209115
- EAN (European Article Number):
- 4030661404110
- eCl@ss编号,版本12.0:
- 27-27-26-03
- eCl@ss编号,11.0版:
- 27-27-26-03
- eCl@ss编号,版本9.0:
- 27-27-26-03
- ETIM编号,7.0版:
- EC002593
- ETIM编号,版本6.0:
- EC002593
Schmersal AZM 161 Z ST1-AS PT 101209115 安全约束装置 授权和法规
Schmersal AZM 161 Z ST1-AS PT 101209115 安全约束装置 授权和法规
Schmersal AZM 161 Z ST1-AS PT 101209115 安全约束装置 一般数据
- 规则:
- EN IEC 62026-2
- EN ISO 13849-1
- EN IEC 60947-5-1
- EN IEC 61508
- 编码等级符合EN ISO 1419:
- gering
- 行动原则:
- elektromechanisch
- 外壳材料:
- Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend
- 响应时间,最大值:
- 100 ms
- 毛重:
- 465 g
Schmersal AZM 161 Z ST1-AS PT 101209115 安全约束装置 一般数据
- 规则:
- EN IEC 62026-2
- EN ISO 13849-1
- EN IEC 60947-5-1
- EN IEC 61508
- 编码等级符合EN ISO 1419:
- gering
- 行动原则:
- elektromechanisch
- 外壳材料:
- Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend
- 响应时间,最大值:
- 100 ms
- 毛重:
- 465 g
Schmersal AZM 161 Z ST1-AS PT 101209115 安全约束装置 一般数据
- 无声电流原理:
- Ja
- 保留监测:
- Ja
- 逃生释放:
- Ja
- 集成显示,状态:
- Ja
- 方向数:
- 3
Schmersal AZM 161 Z ST1-AS PT 101209115 安全约束装置 一般数据
- 无声电流原理:
- Ja
- 保留监测:
- Ja
- 逃生释放:
- Ja
- 集成显示,状态:
- Ja
- 方向数:
- 3
Schmersal AZM 161 Z ST1-AS PT 101209115 安全约束装置 安全评估
- 规则:
- EN ISO 13849-1
- EN IEC 61508
- 性能级别,最高可达:
- c
- 类别:
- 1
- PFH值:
- 1,14 x 10⁻⁶ /h
- Hinweis (PFH-Wert):
- bis max. 100.000 Schaltzyklen/Jahr
- 安全完整性等级(SIL),适用于:
- 1
- 使用寿命:
- 20 Jahre
Schmersal AZM 161 Z ST1-AS PT 101209115 安全约束装置 安全评估
- 规则:
- EN ISO 13849-1
- EN IEC 61508
- 性能级别,最高可达:
- c
- 类别:
- 1
- PFH值:
- 1,14 x 10⁻⁶ /h
- Hinweis (PFH-Wert):
- bis max. 100.000 Schaltzyklen/Jahr
- 安全完整性等级(SIL),适用于:
- 1
- 使用寿命:
- 20 Jahre
Schmersal AZM 161 Z ST1-AS PT 101209115 安全约束装置 安全注意事项
- Bitte beachten::
- Einsetzbar wenn ein Fehlerausschluss für eine gefahrbringende Beschädigung der 1-kanaligen Mechanik zulässig ist und ein ausreichender Manipulationsschutz gewährleistet ist.
- 性能级别,最高可达:
- d
- 类别:
- 3
- PFH值:
- 1,01 x 10⁻⁷ /h
- Hinweis (PFH-Wert):
- bis max. 100.000 Schaltzyklen/Jahr
- 安全完整性等级(SIL),适用于:
- 2
- 使用寿命:
- 20 Jahre
Schmersal AZM 161 Z ST1-AS PT 101209115 安全约束装置 安全注意事项
- Bitte beachten::
- Einsetzbar wenn ein Fehlerausschluss für eine gefahrbringende Beschädigung der 1-kanaligen Mechanik zulässig ist und ein ausreichender Manipulationsschutz gewährleistet ist.
- 性能级别,最高可达:
- d
- 类别:
- 3
- PFH值:
- 1,01 x 10⁻⁷ /h
- Hinweis (PFH-Wert):
- bis max. 100.000 Schaltzyklen/Jahr
- 安全完整性等级(SIL),适用于:
- 2
- 使用寿命:
- 20 Jahre
Schmersal AZM 161 Z ST1-AS PT 101209115 安全约束装置 安全注意事项
- 性能级别,最高可达:
- e
- Hinweis (Performance Level):
- Informationen für die Sicherheitsbetrachtung der Zuhaltefunktion sind in der Betriebsanleitung oder in der Anleitung „Betrieb und Montage“ dokumentiert.
Schmersal AZM 161 Z ST1-AS PT 101209115 安全约束装置 安全注意事项
- 性能级别,最高可达:
- e
- Hinweis (Performance Level):
- Informationen für die Sicherheitsbetrachtung der Zuhaltefunktion sind in der Betriebsanleitung oder in der Anleitung „Betrieb und Montage“ dokumentiert.
Schmersal AZM 161 Z ST1-AS PT 101209115 安全约束装置 机械数据
- 最小机械寿命:
- 1.000.000 Schaltspiele
- 执行器在执行方向上的间隙:
- 5,5 mm
- 锁紧力FZh符合EN ISO 1419:
- 2.000 N
- 锁紧力Fmax,最大值:
- 2.600 N
- 锁定力:
- 5 N
- 最大工作速度:
- 2 m/s
- 固定:
- Schrauben
- 紧固螺钉的设计:
- 3x M6
Schmersal AZM 161 Z ST1-AS PT 101209115 安全约束装置 机械数据
- 最小机械寿命:
- 1.000.000 Schaltspiele
- 执行器在执行方向上的间隙:
- 5,5 mm
- 锁紧力FZh符合EN ISO 1419:
- 2.000 N
- 锁紧力Fmax,最大值:
- 2.600 N
- 锁定力:
- 5 N
- 最大工作速度:
- 2 m/s
- 固定:
- Schrauben
- 紧固螺钉的设计:
- 3x M6
Schmersal AZM 161 Z ST1-AS PT 101209115 安全约束装置 机械数据
- 位置连接器:
- Mittig
- 连接类型:
- Einbaustecker M12, 4-polig, A-Codierung
Schmersal AZM 161 Z ST1-AS PT 101209115 安全约束装置 机械数据
- 位置连接器:
- Mittig
- 连接类型:
- Einbaustecker M12, 4-polig, A-Codierung
Schmersal AZM 161 Z ST1-AS PT 101209115 安全约束装置 机械数据和尺寸
- 传感器长度:
- 30 mm
- 传感器的宽度:
- 130 mm
- 传感器的高度:
- 90 mm
Schmersal AZM 161 Z ST1-AS PT 101209115 安全约束装置 机械数据和尺寸
- 传感器长度:
- 30 mm
- 传感器的宽度:
- 130 mm
- 传感器的高度:
- 90 mm
Schmersal AZM 161 Z ST1-AS PT 101209115 安全约束装置 环境条件
- 保护类型:
- IP67
- 环境温度:
- -25 ... +60 °C
- 储存和运输温度:
- -25 ... +85 °C
- 最小相对湿度:
- 30 %
- 最大相对湿度:
- 95 %
- Hinweis (Relative Feuchtigkeit):
- nicht kondensierend
- nicht vereisend
- 抗振动性:
- 10 Hz ... 150 Hz, Amplitude 0,35 mm
- 抗冲击性:
- 30 g / 11 ms
- 防护等级:
- II
- NN以上的最大允许安装高度:
- 2.000 m
Schmersal AZM 161 Z ST1-AS PT 101209115 安全约束装置 环境条件
- 保护类型:
- IP67
- 环境温度:
- -25 ... +60 °C
- 储存和运输温度:
- -25 ... +85 °C
- 最小相对湿度:
- 30 %
- 最大相对湿度:
- 95 %
- Hinweis (Relative Feuchtigkeit):
- nicht kondensierend
- nicht vereisend
- 抗振动性:
- 10 Hz ... 150 Hz, Amplitude 0,35 mm
- 抗冲击性:
- 30 g / 11 ms
- 防护等级:
- II
- NN以上的最大允许安装高度:
- 2.000 m
Schmersal AZM 161 Z ST1-AS PT 101209115 安全约束装置 环境条件.绝缘特性
- 设计绝缘电压Ui:
- 32 VDC
- 设计抗震Uimp:
- 0,8 kV
- 浪涌类别:
- III
- 污染程度:
- 3
Schmersal AZM 161 Z ST1-AS PT 101209115 安全约束装置 环境条件.绝缘特性
- 设计绝缘电压Ui:
- 32 VDC
- 设计抗震Uimp:
- 0,8 kV
- 浪涌类别:
- III
- 污染程度:
- 3
Schmersal AZM 161 Z ST1-AS PT 101209115 安全约束装置 电气数据
- 最大开关频率:
- 1.000 /h
Schmersal AZM 161 Z ST1-AS PT 101209115 安全约束装置 电气数据
- 最大开关频率:
- 1.000 /h
Schmersal AZM 161 Z ST1-AS PT 101209115 安全约束装置 来自AS接口的电气数据
- 设计工作电压:
- 26,5 ... 31,6 VDC (Verpolungsschutz)
- AS-i最大电流消耗:
- 100 mA
Schmersal AZM 161 Z ST1-AS PT 101209115 安全约束装置 来自AS接口的电气数据
- 设计工作电压:
- 26,5 ... 31,6 VDC (Verpolungsschutz)
- AS-i最大电流消耗:
- 100 mA
Schmersal AZM 161 Z ST1-AS PT 101209115 安全约束装置 AS接口规范中的电气数据
- AS-i规范:
- Safety-Slave
- AS-i版本:
- V 2.1
- AS-i配置文件:
- S-7.B.F.E
- AS-i,IO代码:
- 0x7
- AS-i,ID代码:
- 0xB
- AS-i,ID-代码1:
- 0xF
- AS-i,ID代码2:
- 0xE
- AS-i输入,通道1:
- Datenbits DI 0/DI 1 = dynamische Codeübertragung
- AS-i输入,通道2:
- Datenbits DI 2/DI 3 = dynamische Codeübertragung
- AS-i输出,DO 0:
- Magnetansteuerung
- AS-i输出,DO 1:
- Keine Funktion
- AS-i输出,DO 2:
- Keine Funktion
- AS-i输出,DO 3:
- Keine Funktion
- AS-i参数位,P0:
- Betätiger erkannt
- AS-i参数位,P1:
- Zuhaltung gesperrt
- AS-i参数位,P2:
- Magnetspannung im Toleranzbereich
- AS-i参数位,P3:
- Fehler - Sperren/Entsperren der Zuhaltung blockiert
- Hinweis (AS-i Parameter Bits):
- Parameterausgänge sind auf „1111“ (0xF) einzustellen
- FID: Peripheriefehler
- AS-i输入模块地址:
- 0
- Hinweis (AS-i Eingangsmodul-Adresse):
- Voreingestellt auf Adresse 0, änderbar über AS-Interface Busmaster oder Handprogrammiergerät
Schmersal AZM 161 Z ST1-AS PT 101209115 安全约束装置 AS接口规范中的电气数据
- AS-i规范:
- Safety-Slave
- AS-i版本:
- V 2.1
- AS-i配置文件:
- S-7.B.F.E
- AS-i,IO代码:
- 0x7
- AS-i,ID代码:
- 0xB
- AS-i,ID-代码1:
- 0xF
- AS-i,ID代码2:
- 0xE
- AS-i输入,通道1:
- Datenbits DI 0/DI 1 = dynamische Codeübertragung
- AS-i输入,通道2:
- Datenbits DI 2/DI 3 = dynamische Codeübertragung
- AS-i输出,DO 0:
- Magnetansteuerung
- AS-i输出,DO 1:
- Keine Funktion
- AS-i输出,DO 2:
- Keine Funktion
- AS-i输出,DO 3:
- Keine Funktion
- AS-i参数位,P0:
- Betätiger erkannt
- AS-i参数位,P1:
- Zuhaltung gesperrt
- AS-i参数位,P2:
- Magnetspannung im Toleranzbereich
- AS-i参数位,P3:
- Fehler - Sperren/Entsperren der Zuhaltung blockiert
- Hinweis (AS-i Parameter Bits):
- Parameterausgänge sind auf „1111“ (0xF) einzustellen
- FID: Peripheriefehler
- AS-i输入模块地址:
- 0
- Hinweis (AS-i Eingangsmodul-Adresse):
- Voreingestellt auf Adresse 0, änderbar über AS-Interface Busmaster oder Handprogrammiergerät
Schmersal AZM 161 Z ST1-AS PT 101209115 安全约束装置 Elektrische Daten - Hilfsspannung (Aux)
- 工作电压:
- 24 VDC -15 % / +10 % (stabilisiertes PELV-Netzteil)
- 电流消耗:
- 500 mA
- 设计工作电压:
- 24 VDC
Schmersal AZM 161 Z ST1-AS PT 101209115 安全约束装置 Elektrische Daten - Hilfsspannung (Aux)
- 工作电压:
- 24 VDC -15 % / +10 % (stabilisiertes PELV-Netzteil)
- 电流消耗:
- 500 mA
- 设计工作电压:
- 24 VDC
Schmersal AZM 161 Z ST1-AS PT 101209115 安全约束装置 状态显示
- Hinweis (LED-Zustandsanzeige):
- (1) gelbe LED: Kanal 2 / AS-i SaW Bit 2.3
- (2) grün/rote LED (AS-i Duo LED): Versorgungsspannung / Kommunikationsfehler / Slaveadresse = 0 oder Peripheriefehler
- (3) gelbe LED: Kanal 1 / AS-i SaW Bit 0.1
Schmersal AZM 161 Z ST1-AS PT 101209115 安全约束装置 状态显示
- Hinweis (LED-Zustandsanzeige):
- (1) gelbe LED: Kanal 2 / AS-i SaW Bit 2.3
- (2) grün/rote LED (AS-i Duo LED): Versorgungsspannung / Kommunikationsfehler / Slaveadresse = 0 oder Peripheriefehler
- (3) gelbe LED: Kanal 1 / AS-i SaW Bit 0.1
Schmersal AZM 161 Z ST1-AS PT 101209115 安全约束装置 其他数据
- Hinweis (Applikationsanwendungen):
- verschiebbare Schutzeinrichtung
- abnehmbare Schutzeinrichtung
- drehbare Schutzeinrichtung
Schmersal AZM 161 Z ST1-AS PT 101209115 安全约束装置 其他数据
- Hinweis (Applikationsanwendungen):
- verschiebbare Schutzeinrichtung
- abnehmbare Schutzeinrichtung
- drehbare Schutzeinrichtung
Schmersal AZM 161 Z ST1-AS PT 101209115 安全约束装置 联系人分配
- 引脚1:
- AS-i +
- 引脚2:
- Aux - (P)
- 引脚3:
- AS-Interface -
- 引脚4:
- Aux + (P)
Schmersal AZM 161 Z ST1-AS PT 101209115 安全约束装置 联系人分配
- 引脚1:
- AS-i +
- 引脚2:
- Aux - (P)
- 引脚3:
- AS-Interface -
- 引脚4:
- Aux + (P)
Schmersal AZM 161 Z ST1-AS PT 101209115 安全约束装置 交货范围
- 交货范围:
- Der Betätiger ist nicht im Lieferumfang enthalten.
Schmersal AZM 161 Z ST1-AS PT 101209115 安全约束装置 交货范围
- 交货范围:
- Der Betätiger ist nicht im Lieferumfang enthalten.
Schmersal AZM 161 Z ST1-AS PT 101209115 安全约束装置 笔记
- Hinweis (Allgemein):
- Da bei Spannungsausfall bzw. Betätigen des Hauptschalters die Schutzeinrichtung unmittelbar geöffnet werden kann, dürfen die Sicherheitszuhaltungen mit Arbeitsstromprinzip nur in Sonderfällen nach strengen Bewertung des Unfallrisikos verwendet werden.
- Hinweis (Fluchtentriegelung):
- Im Notfall
- Betätigung innerhalb des Gefahrenbereiches
- 注意电压AUX DC:
- stabilisiertes PELV-Netzteil
Schmersal AZM 161 Z ST1-AS PT 101209115 安全约束装置 笔记
- Hinweis (Allgemein):
- Da bei Spannungsausfall bzw. Betätigen des Hauptschalters die Schutzeinrichtung unmittelbar geöffnet werden kann, dürfen die Sicherheitszuhaltungen mit Arbeitsstromprinzip nur in Sonderfällen nach strengen Bewertung des Unfallrisikos verwendet werden.
- Hinweis (Fluchtentriegelung):
- Im Notfall
- Betätigung innerhalb des Gefahrenbereiches
- 注意电压AUX DC:
- stabilisiertes PELV-Netzteil
