PT-040-SEG14-A-ZVG/US/ /W PT5343
PT-040-SEG14-A-ZVG/US/ /W PT5343基本信息

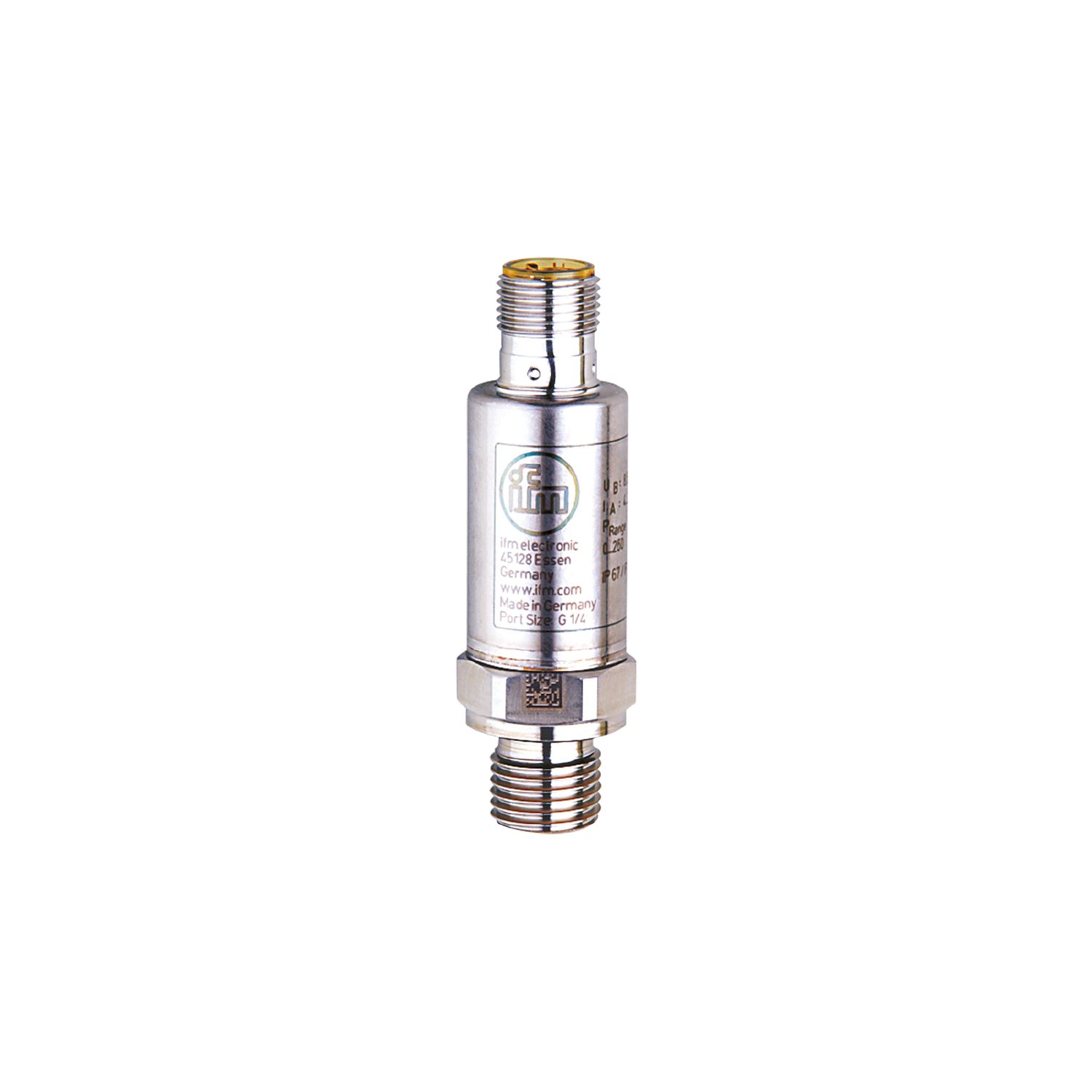

型号: PT-040-SEG14-A-ZVG/US/ /W
订货号: PT5343
- 工业应用中系统压力的可靠检测
- 高抗冲击和振动性
- 非常好的重复性和低的特性偏差
- 超过6000万个印刷周期的预期寿命
- 紧凑耐用的不锈钢外壳，适用于密闭空间
PT-040-SEG14-A-ZVG/US/ /W PT5343基本属性
净重：0.059 KG
PT-040-SEG14-A-ZVG/US/ /W PT5343产品特点
- 输入和输出数量：
- Anzahl der analogen Ausgänge: 1
- 测量范围：
- 0...40 bar 0...580 psi 0...4 MPa
- 过程连接：
- Gewindeanschluss G 1/4 Außengewinde (DIN EN ISO 1179-2)
PT-040-SEG14-A-ZVG/US/ /W PT5343应用领域
- 应用：
- für den industriellen Einsatz
- 媒体：
- Flüssige und gasförmige Medien
- Mediumtemperatur [°C]：
- -40...90
- 最小爆破压力：
- 800 bar 11600 psi 80 MPa
- 耐压性：
- 100 bar 1450 psi 10 MPa
- 抗压强度注意事项：
- statisch
- Vakuumfestigkeit [mbar]：
- -1000
- 打印类型：
- Relativdruck
PT-040-SEG14-A-ZVG/US/ /W PT5343电气数据
- Betriebsspannung [V]：
- 8,5...36 DC
- Min. Isolationswiderstand [MΩ]：
- 100; (500 V DC)
- 防护等级：
- III
- 极性反接保护：
- ja
- Bereitschaftsverzögerungszeit [s]：
- < 0,1
PT-040-SEG14-A-ZVG/US/ /W PT5343输入/输出
- 输入和输出数量：
- Anzahl der analogen Ausgänge: 1
PT-040-SEG14-A-ZVG/US/ /W PT5343输出
- 输出总数：
- 1
- 输出信号：
- Analogsignal
- 模拟输出数量：
- 1
- Analogausgang Strom [mA]：
- 4...20
- Max. Bürde [Ω]：
- (Ub – 8,5 V) / 21,5 mA; @8,5V= 0 Ω; @12V max. 160 Ω; @24V max. 720 Ω
- 耐短路：
- ja
- 耐过载：
- ja
PT-040-SEG14-A-ZVG/US/ /W PT5343测量/调整范围
- 测量范围：
- 0...40 bar 0...580 psi 0...4 MPa
PT-040-SEG14-A-ZVG/US/ /W PT5343准确性、偏差
- Wiederholgenauigkeit [% der Spanne]：
- < ± 0,05; (bei Temperaturschwankungen < 10 K)
- Kennlinienabweichung [% der Spanne]：
- < ± 0,5; (inkl. Einschraubdrift, Nullpunkt- und Spannenfehler, Nichtlinearität, Hysterese)
- Linearitätsabweichung [% der Spanne]：
- < ± 0,1 (BFSL) / < ± 0,2 (LS)
- Hystereseabweichung [% der Spanne]：
- < ± 0,2
- Langzeitstabilität [% der Spanne]：
- < ± 0,1; (pro 6 Monate)
- Temperaturkoeffizient Nullpunkt und Spanne [% der Spanne / 10 K]：
- < 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C)
PT-040-SEG14-A-ZVG/US/ /W PT5343响应时间
- Sprungantwortzeit Analogausgang [ms]：
- 1
PT-040-SEG14-A-ZVG/US/ /W PT5343环境条件
- Umgebungstemperatur [°C]：
- -40...90
- Lagertemperatur [°C]：
- -40...100
- 保护类型：
- IP 67; IP 69K
PT-040-SEG14-A-ZVG/US/ /W PT5343批准和测试
- EMC：
- DIN EN 61000-6-2
- DIN EN 61000-6-3
- 抗冲击性：
- DIN EN 60068-2-27 50 g (11 ms)
- 抗振动性：
- DIN EN 60068-2-6 20 g (10...2000 Hz)
- MTTF [Jahre]：
- 787
- UL认证：
- Zulassungsnummer UL J029
- 压力设备指令：
- Gute Ingenieurpraxis; verwendbar für Medien der Fluidgruppe 2; Medien der Fluidgruppe 1 auf Anfrage
PT-040-SEG14-A-ZVG/US/ /W PT5343机械数据
- Gewicht [g]：
- 59
- 材料：
- 1.4542 (Edelstahl / 17-4 PH / 630); 1.4404 (Edelstahl / 316L); PEI
- 与介质接触的材料：
- 1.4542 (Edelstahl / 17-4 PH / 630)
- 最小压力循环：
- 60 Millionen; (bei 1,2-fachem Nenndruck)
- Anzugsdrehmoment [Nm]：
- 25...35; (empfohlenes Drehmoment; Abhängig von Schmierung, Dichtung und Druckbelastung)
- 过程连接：
- Gewindeanschluss G 1/4 Außengewinde (DIN EN ISO 1179-2)
- 密封工艺连接：
- FKM (DIN EN ISO 1179-2)
- 节气门元件存在：
- nein (nachrüstbar)
PT-040-SEG14-A-ZVG/US/ /W PT5343评论
- 评论：
- BFSL = Best Fit Straight Line (Kleinstwerteinstellung)
- LS = Grenzpunkteinstellung
- 包装单元：
- 1 Stück
PT-040-SEG14-A-ZVG/US/ /W PT5343电气连接
- 联系：
- Steckverbindung: 1 x M12; Codierung: A
