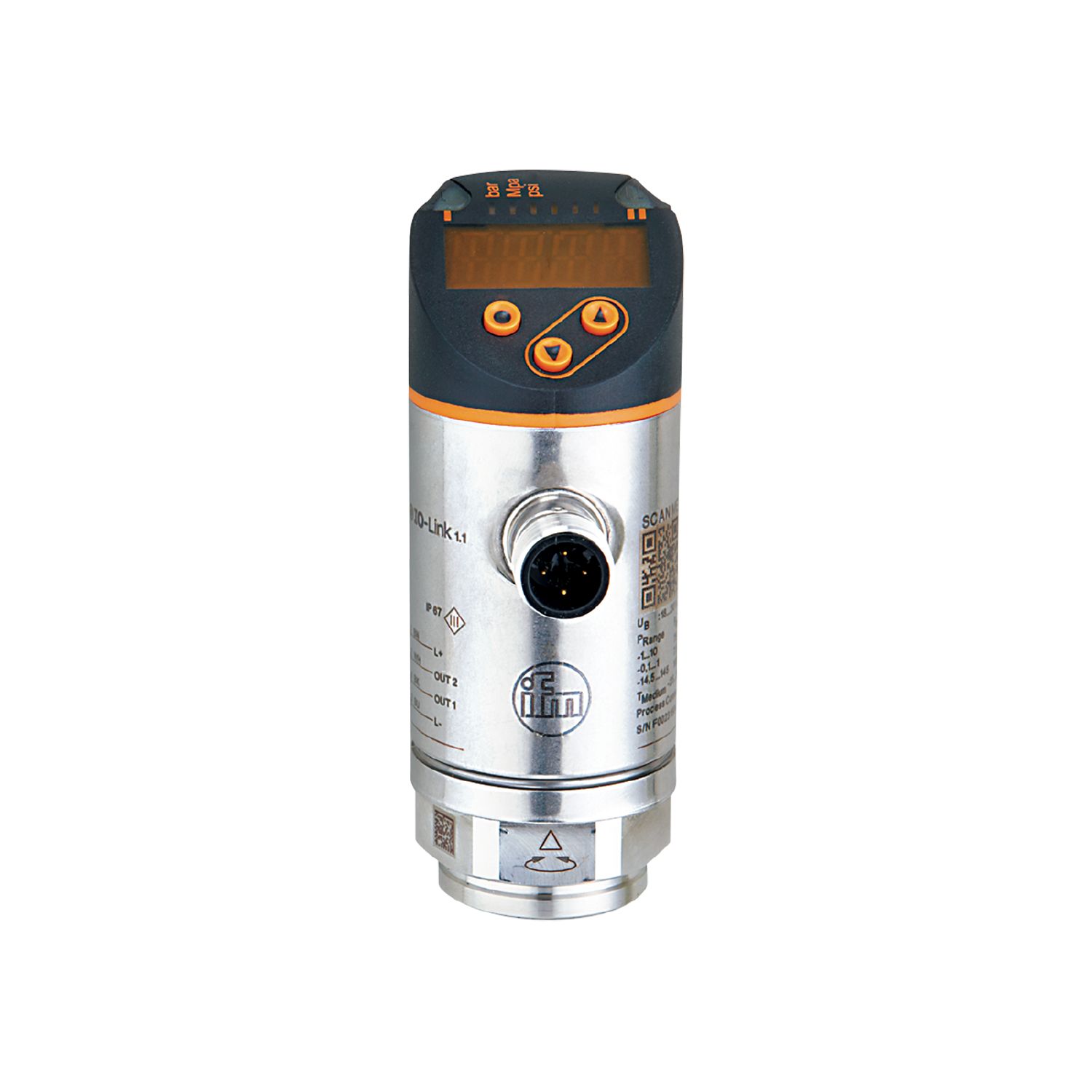

PN-100-SER14-MFRKG/US/ /V PN2092
PN-100-SER14-MFRKG/US/ /V PN2092基本信息
型号: PN-100-SER14-MFRKG/US/ /V
订货号: PN2092
- 两个开关输出，一个可编程为IO链路，一个为模拟输出
- 红-绿交替显示，清晰标记良好区域
- 由于工艺连接的可旋转性，实现了最佳对准
- 由于具有高过载电阻，因此具有长期稳定性
- 坚固耐用的设计，适用于恶劣的工业环境
- 通过按钮进行方便的操作或通过IO链接进行参数化
PN-100-SER14-MFRKG/US/ /V PN2092基本属性
净重：0.275 KG
PN-100-SER14-MFRKG/US/ /V PN2092产品特点
- 输入和输出数量：
- Anzahl der digitalen Ausgänge: 2; Anzahl der analogen Ausgänge: 1
- 测量范围：
- 0...100 bar 0...1450 psi 0...10 MPa
- 过程连接：
- Gewindeanschluss G 1/4 Innengewinde (DIN EN ISO 1179-2)
PN-100-SER14-MFRKG/US/ /V PN2092应用领域
- 特殊功能：
- Vergoldete Kontakte
- 测量元件：
- keramisch-kapazitive Druckmesszelle
- 应用：
- für den industriellen Einsatz
- 媒体：
- Flüssige Medien
- 有条件地可用于：
- Einsatz in gasförmigen Medien bei Drücken > 25 bar nur auf Anfrage
- 介质温度[°C]：
- -25...80
- 最小爆破压力：
- 650 bar 9400 psi 65 MPa
- 耐压性：
- 300 bar 4350 psi 30 MPa
- 真空强度[mbar]：
- -1000
- 打印类型：
- Relativdruck
PN-100-SER14-MFRKG/US/ /V PN2092电气数据
- 工作电压[V]：
- 18...30 DC; (nach SELV/PELV)
- 电流消耗[mA]：
- < 35
- 最小绝缘电阻[MΩ]：
- 100; (500 V DC)
- 防护等级：
- III
- 极性反接保护：
- ja
- 待机延迟时间[s]：
- 0,3
- 看门狗集成：
- ja
PN-100-SER14-MFRKG/US/ /V PN2092输入/输出
- 输入和输出数量：
- Anzahl der digitalen Ausgänge: 2; Anzahl der analogen Ausgänge: 1
PN-100-SER14-MFRKG/US/ /V PN2092输出
- 输出总数：
- 2
- 输出信号：
- Schaltsignal; Analogsignal; IO-Link; (konfigurierbar)
- 电气版本：
- PNP/NPN
- 数字输出数量：
- 2
- 输出功能：
- Schließer / Öffner; (parametrierbar)
- 最大电压降开关输出DC[V]：
- 2
- 开关输出DC的恒流容量[mA]：
- 250
- 开关频率DC[Hz]：
- < 500
- 模拟输出数量：
- 1
- 模拟输出电流[mA]：
- 4...20; (skalierbar 1:5)
- 最大负荷[OH]：
- 500
- 模拟输出电压[V]：
- 0...10; (skalierbar 1:5)
- 最小负载电阻[Ω]：
- 2000
- 短路保护：
- ja
- 短路保护版本：
- getaktet
- 耐过载：
- ja
PN-100-SER14-MFRKG/US/ /V PN2092测量/调整范围
- 测量范围：
- 0...100 bar 0...1450 psi 0...10 MPa
- 模拟起点：
- 0...80 bar 0...1160 psi 0...8 MPa
- 模拟端点：
- 20...100 bar 290...1450 psi 2...10 MPa
PN-100-SER14-MFRKG/US/ /V PN2092准确性、偏差
- 切换点精度[%量程]：
- < ± 0,4; (Turn down 1:1)
- 重复性[%跨度]：
- < ± 0,1; (bei Temperaturschwankungen < 10 K; Turn down 1:1)
- 特征偏差[%跨度]：
- < ± 0,25 (BFSL) / < ± 0,5 (LS); (Turn down 1:1; BFSL = Best Fit Straight Line (Kleinstwerteinstellung); LS = Grenzpunkteinstellung)
- 滞后偏差[%跨度]：
- < ± 0,1; (Turn down 1:1)
- 长期稳定性[%范围]：
- < ± 0,05; (Turn down 1:1; pro 6 Monate)
- 零温度系数[%跨度，10 K]：
- < ± 0,2; (-0...80 °C)
- 温度系数跨度[%跨度10 K]：
- < ± 0,2; (-0...80 °C)
- 关于准确性和偏差的信息：
- Schaltpunktgenauigkeit, Kennlinienabweichung unter DNVGL: < ± 1%
PN-100-SER14-MFRKG/US/ /V PN2092响应时间
- 响应时间[ms]：
- < 1,5
- 可调延迟时间dS，dr[s]：
- 0...50
- 阻尼过程值dAP[s]：
- 0...4
- 阻尼模拟输出dAA[s]：
- 0...4
- 最大上升时间模拟输出[ms]：
- 3
PN-100-SER14-MFRKG/US/ /V PN2092软件，编程
- 参数选项：
- Hysterese / Fenster; Schließer / Öffner; Schalt-/Rückschaltverzögerung; Dämpfung; Anzeigeeinheit; Strom-/Spannungsausgang
PN-100-SER14-MFRKG/US/ /V PN2092接口
- 通信接口：
- IO-Link
- 变速器类型：
- COM2 (38,4 kBaud)
- IO链路修订：
- 1.1
- SDCI标准：
- IEC 61131-9
- SIO模式：
- ja
- 需要Masterport类：
- A; (wenn PIN 2 nicht verbunden: B)
- 支持的设备ID：
- Betriebsart
- DeviceID
- Factory setting / CMPT = 2 461
- Status_B High Resolution / CMPT = 3 972
- 笔记：
- Weitere Informationen entnehmen Sie der IODD-PDF-Datei unter "Downloads"
PN-100-SER14-MFRKG/US/ /V PN2092环境条件
- 环境温度°C：
- -25...80
- 储存温度[°C]：
- -40...100
- 保护类型：
- IP 65; IP 67
PN-100-SER14-MFRKG/US/ /V PN2092批准和测试
- EMC：
- DIN EN 61000-6-2
- DIN EN 61000-6-3
- 抗冲击性：
- DIN EN 60068-2-27 50 g (11 ms)
- 抗振动性：
- DIN EN 60068-2-6 20 g (10...2000 Hz)
- MTTF[年]：
- 138
- UL认证：
- Zulassungsnummer UL J013
- 压力设备指令：
- Gute Ingenieurpraxis; verwendbar für Medien der Fluidgruppe 2; Medien der Fluidgruppe 1 auf Anfrage
PN-100-SER14-MFRKG/US/ /V PN2092机械数据
- 重量[g]：
- 275
- 材料：
- 1.4404 (Edelstahl / 316L); PBT+PC-GF30; PBT-GF20; PC
- 与介质接触的材料：
- 1.4404 (Edelstahl / 316L); Al2O3 (Keramik); FKM
- 最小压力循环：
- 100 Millionen
- 拧紧力矩[Nm]：
- 25...35; (empfohlenes Drehmoment; Abhängig von Schmierung, Dichtung und Druckbelastung)
- 过程连接：
- Gewindeanschluss G 1/4 Innengewinde (DIN EN ISO 1179-2)
- 节气门元件存在：
- nein (nachrüstbar)
PN-100-SER14-MFRKG/US/ /V PN2092显示器和控件
- 陈列：
- Anzeigeeinheit 3 x LED, grün (bar, psi, MPa)
- Schaltzustand 2 x LED, gelb
- Messwerte alphanumerische Anzeige, rot / grün 4-stellig
PN-100-SER14-MFRKG/US/ /V PN2092评论
- 包装单元：
- 1 Stück
PN-100-SER14-MFRKG/US/ /V PN2092电气连接
- 联系：
- Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet
