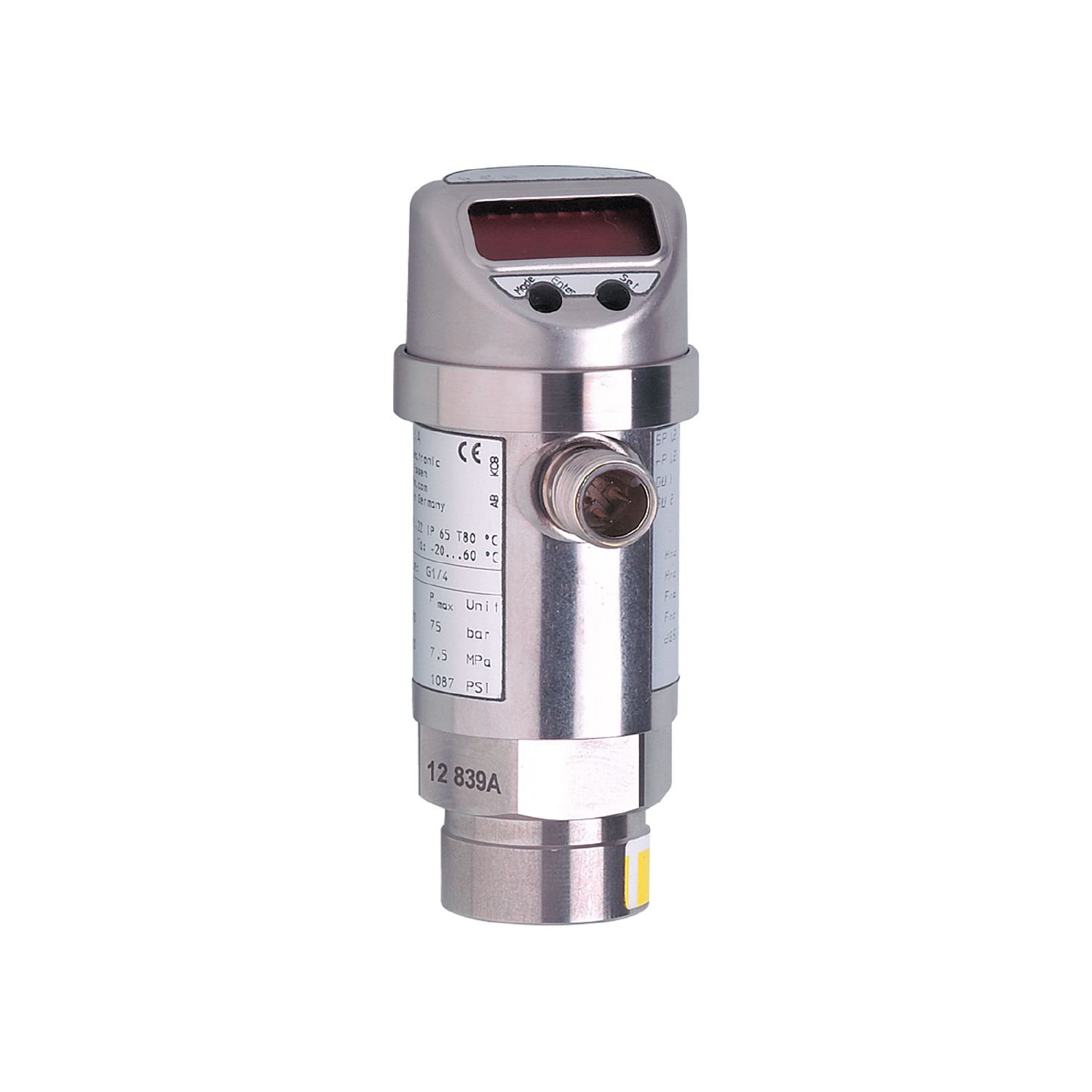

PN-010-RBR14-QFPKG/US/3D /V PN014A
PN-010-RBR14-QFPKG/US/3D /V PN014A基本信息
型号: PN-010-RBR14-QFPKG/US/3D /V
订货号: PN014A
- 用于危险区域的应用
- 两个开关输出，其中一个可编程为诊断输出
- 易于阅读的4位LED显示屏
- 坚固耐用的不锈钢外壳，适用于恶劣的工业环境
- 超过1亿个印刷周期的预期寿命
- 通过按钮进行方便的操作或通过IO链接进行参数化
PN-010-RBR14-QFPKG/US/3D /V PN014A基本属性
净重：0.304 KG
PN-010-RBR14-QFPKG/US/3D /V PN014A产品特点
- 输入和输出数量：
- Anzahl der digitalen Ausgänge: 2
- 测量范围：
- -1...10 bar -14,5...145 psi -100...1000 kPa -0,1...1 MPa
- 过程连接：
- Gewindeanschluss G 1/4 Innengewinde
PN-010-RBR14-QFPKG/US/3D /V PN014A应用领域
- 特殊功能：
- Vergoldete Kontakte
- 应用：
- für den industriellen Einsatz
- 媒体：
- Flüssige und gasförmige Medien
- 介质温度[°C]：
- -20...60
- 最小爆破压力：
- 150 bar 2175 psi 15 MPa
- 耐压性：
- 75 bar 1087 psi 7,5 MPa
- 打印类型：
- Relativdruck; Vakuum
PN-010-RBR14-QFPKG/US/3D /V PN014A电气数据
- 工作电压[V]：
- 18...36 DC; (nach SELV/PELV)
- 电流消耗[mA]：
- < 50
- 防护等级：
- III
- 极性反接保护：
- ja
- 浪涌保护：
- ja; (< 40 V)
- 待机延迟时间[s]：
- 0,3
- 看门狗集成：
- ja
PN-010-RBR14-QFPKG/US/3D /V PN014A输入/输出
- 输入和输出数量：
- Anzahl der digitalen Ausgänge: 2
PN-010-RBR14-QFPKG/US/3D /V PN014A输出
- 输出总数：
- 2
- 输出信号：
- Schaltsignal; IO-Link; (konfigurierbar)
- 电气版本：
- PNP/NPN
- 数字输出数量：
- 2
- 输出功能：
- Schließer / Öffner; (parametrierbar)
- 最大电压降开关输出DC[V]：
- 2
- 开关输出DC的恒流容量[mA]：
- 250
- 开关频率DC[Hz]：
- < 170
- 短路保护：
- ja
- 短路保护版本：
- getaktet
PN-010-RBR14-QFPKG/US/3D /V PN014A测量/调整范围
- 测量范围：
- -1...10 bar -14,5...145 psi -100...1000 kPa -0,1...1 MPa
- 切换点SP：
- -0,9...10 bar -12...145 psi -0,09...1 MPa
- 折返点rP：
- -0,95...9,95 bar -13...144 psi -0,095...0,995 MPa
- 步骤为：
- 0,05 bar 1 psi 0,005 MPa
- 出厂设置：
- SP1 = 2,50 bar rP1 = 2,30 bar
- SP2 = 7,50 bar rP2 = 7,30 bar
PN-010-RBR14-QFPKG/US/3D /V PN014A准确性、偏差
- 切换点精度[%量程]：
- < ± 0,5
- 重复性[%跨度]：
- < ± 0,1; (bei Temperaturschwankungen < 10 K)
- 特征偏差[%跨度]：
- < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line (Kleinstwerteinstellung); LS = Grenzpunkteinstellung)
- 滞后偏差[%跨度]：
- < ± 0,25
- 长期稳定性[%范围]：
- < ± 0,05; (pro 6 Monate)
- 零温度系数[%跨度，10 K]：
- 0,2; (0...60 °C)
- 温度系数跨度[%跨度10 K]：
- 0,2; (0...60 °C)
PN-010-RBR14-QFPKG/US/3D /V PN014A响应时间
- 可调延迟时间dS，dr[s]：
- 0; 0,2...50
PN-010-RBR14-QFPKG/US/3D /V PN014A软件，编程
- 参数选项：
- Hysterese / Fenster; Schließer / Öffner; Diagnosefunktion; Schaltlogik; Anzug-/Abfallverzögerung; Dämpfung; Anzeigeeinheit
PN-010-RBR14-QFPKG/US/3D /V PN014A接口
- 通信接口：
- IO-Link
- 变速器类型：
- COM2 (38,4 kBaud)
- IO链路修订：
- 1.1
- SDCI标准：
- IEC 61131-9 CDV
- 配置文件：
- kein Profil
- SIO模式：
- ja
- 需要Masterport类：
- A
- 过程数据模拟：
- 1
- 处理数据二进制：
- 2
- 最小工艺循环时间[ms]：
- 2,3
- 支持的设备ID：
- Betriebsart
- DeviceID
- default 311
PN-010-RBR14-QFPKG/US/3D /V PN014A环境条件
- 环境温度°C：
- -20...60
- 储存温度[°C]：
- -40...100
- 保护类型：
- IP 65
PN-010-RBR14-QFPKG/US/3D /V PN014A批准和测试
- ATEX设备标记：
- II 3D Ex tc IIIC T80°C Dc X
- EMC：
- EN 61000-4-2 ESD 4 kV CD / 8 kV AD
- EN 61000-4-3 HF gestrahlt 10 V/m
- EN 61000-4-4 Burst 2 kV
- EN 61000-4-5 Surge 0,5/1 kV
- EN 61000-4-6 HF leitungsgebunden 10 V
- 抗冲击性：
- DIN IEC 68-2-27 50 g (11 ms)
- 抗振动性：
- DIN IEC 68-2-6 20 g (10...2000 Hz)
- MTTF[年]：
- 194
- 压力设备指令：
- Gute Ingenieurpraxis; verwendbar für Medien der Fluidgruppe 2; Medien der Fluidgruppe 1 auf Anfrage
PN-010-RBR14-QFPKG/US/3D /V PN014A机械数据
- 重量[g]：
- 304
- 材料：
- 1.4301 (Edelstahl / 304); 1.4404 (Edelstahl / 316L); PC; PEI; FKM; EPDM/X; PTFE
- 与介质接触的材料：
- 1.4305 (Edelstahl / 303); Keramik; FKM
- 最小压力循环：
- 100 Millionen
- 过程连接：
- Gewindeanschluss G 1/4 Innengewinde
- 节气门元件存在：
- nein (nachrüstbar)
PN-010-RBR14-QFPKG/US/3D /V PN014A显示器和控件
- 陈列：
- Anzeigeeinheit 3 x LED, grün
- Schaltzustand 2 x LED, gelb
- Funktionsanzeige alphanumerische Anzeige, 4-stellig
- Messwerte alphanumerische Anzeige, 4-stellig
PN-010-RBR14-QFPKG/US/3D /V PN014A评论
- 包装单元：
- 1 Stück
PN-010-RBR14-QFPKG/US/3D /V PN014A电气连接
- ：
- Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet
