CES-I-AP-U-C04-U10 116504基本信息
型号: CES-I-AP-U-C04-U10
订货号: 116504

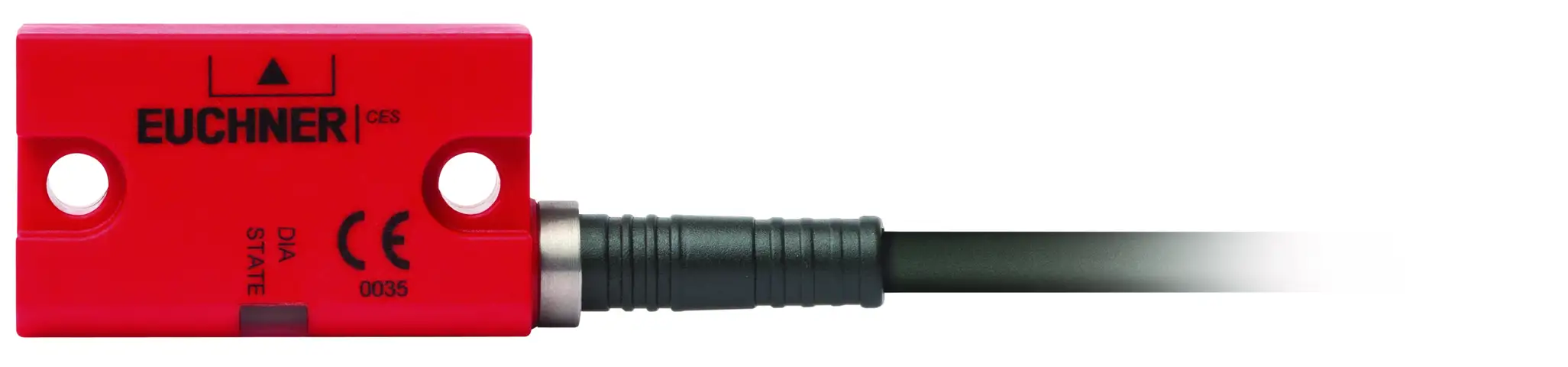

非接触式安全开关CES-I-AP-C04-…，开放式电缆端
- 带有集成评估电子设备的安全开关
- 无串联
- 跨电路监测
- 2安全输出（半导体输出）
- 类别4.PL e，符合EN ISO 13849-1
- 三个活跃区域
- 连接电缆PUR，10m，开放式电缆端
- Unicode
- 输出OD
CES-I-AP-U-C04-U10 116504基本属性
净重：0.389 KG
CES-I-AP-U-C04-U10 116504工作区域
- 重复性R：
- 根据EN 60947-5-2：
- <= 10
CES-I-AP-U-C04-U10 116504电气连接值
- 保护：
- 外部（工作电压）：
- 0.25 ... 8 A
- 设计绝缘电压Ui：
- 300 V
- 设计抗震Uimp：
- 1.5 kV
- 工作电压DC：
- UB：
- 24 V DC -15% ... +15% geregelt, Restwelligkeit < 5 %,PELV
- 通电时间：
- 安全输出：
- max. 300 ms
- EMC保护要求：
- gemäß EN IEC 60947-5-3
- 根据EN 60947-5-3的风险时间：
- max. 260 ms
- 防护等级：
- III
- 电流消耗：
- 用于空载输出：
- max. 35 mA
- 污染程度（外部，根据EN 60947-1）：
- 3
- ：
- Meldeausgang OD
- 输出类型：
- p-schaltend, kurzschlusssicher
- 输出电压：
- 0.8 x UB ... UB V DC
- 开关电流：
- max. 50 mA
- ：
- Sicherheitsausgänge FO1A / FO1B
- 输出类型：
- Halbleiterausgänge, p-schaltend, kurzschlusssicher
- 输出电压：
- 高U（FO1A）/U（FO1B）：
- UB-1.5V ... UB V DC
- 低U（FO1A）/U（FO1B）：
- 0 ... 1 V DC
- 有条件设计短路电流：
- 100 A
- 差异时间：
- max. 10 ms
- 使用类别：
- DC-13：
- 24V 150mA
- 剩余电流Ir：
- max. 0.25 mA
- 开关电流：
- 每个安全输出：
- 1 ... 150 mA
- 测试脉冲持续时间：
- max. 0.3 ms
- 测试脉冲间隔：
- min. 100 ms
CES-I-AP-U-C04-U10 116504机械值和环境
- 连接类型：
- Anschlussleitung PUR, Länge 10m
- 拧紧力矩：
- 紧固螺钉：
- max. 0.8 Nm
- 待机延迟：
- 0.5 s
- 动态弯曲半径：
- 10 x Leitungsdurchmesser
- 弯曲半径（静态）：
- 5 x Leitungsdurchmesser
- 安装位置：
- beliebig
- 开关频率：
- max. 1 Hz
- 安装距离：
- 在2个开关或2个执行器之间：
- min. 80 mm
- 安装方法：
- Nicht bündig auf Metall
- 抗冲击和振动：
- gemäß EN IEC 60947-5-3
- 保护类型：
- IP67
- 环境温度线（动态）：
- -25 ... +65 °C
- 环境温度线（静态）：
- -30 ... +65 °C
- 布料：
- 住房：
- Kunststoff, PBT
- 橡胶背衬：
- NBR 80 ±5 Shore
CES-I-AP-U-C04-U10 116504混杂的
- 对于UL批准：：
- Betrieb nur mit UL-Class 2 Spannungsversorgung oder gleichwertigen Maßnahmen
- 附加功能：
- Gummiunterlage im Lieferumfang enthalten
CES-I-AP-U-C04-U10 116504与执行机构CES-A-BDN-06-104730结合使用
- 通电距离：
- 安装位置A或B（前侧）：
- 19 mm
- 安装位置C或D（宽边）：
- 15 mm
- 安全关闭距离sar：
- 在y方向：
- max. 60 mm
- 在x/z方向：
- max. 40 mm
- 安全切换距离sao：
- 安装位置C或D（宽边）：
- min. 10 mm
- 安装位置A或B（前侧）：
- min. 14 mm
- 开关迟滞：
- 1 ... 2 mm
CES-I-AP-U-C04-U10 116504与执行机构CES-A-BBN-C04-115271、CES-A-BBN-C04-EX-137527组合使用
- 通电距离：
- 安装位置A或B（前侧）：
- 15 mm
- 安装位置C或D（宽边）：
- 11 mm
- 安全关闭距离sar：
- 在x/z方向：
- max. 40 mm
- 在y方向：
- max. 60 mm
- 安全切换距离sao：
- 安装位置C或D（宽边）：
- min. 6 mm
- 安装位置A或B（前侧）：
- min. 10 mm
- 开关迟滞：
- 1 ... 2 mm
CES-I-AP-U-C04-U10 116504与执行机构CES-A-BDN-06-161742结合使用
- 通电距离：
- 安装位置A：
- 25 (17 mm bei -30°C) mm
- 安装位置C：
- 20 (14 mm bei -30°C) mm
- 安全关闭距离sar：
- 安装位置C：
- max. 72 (auch bei -30°C) mm
- 安装位置A：
- max. 77 (auch bei -30°C) mm
- 安全切换距离sao：
- 安装位置A：
- min. 15 (10,5 mm bei -30°C) mm
- 安装位置C：
- min. 10 (4,5 mm bei -30°C) mm
- 开关迟滞：
- 1 ... 2 mm
CES-I-AP-U-C04-U10 116504与执行机构CES-A-BBN-161502结合使用
- 通电距离：
- 安装位置A.B。：
- 25 (13 mm bei -30°C) mm
- 安装位置C至D：
- 20 (10 mm bei -30°C) mm
- 安全关闭距离sar：
- 在x-/z方向Δ安装位置C：
- max. 64 (auch bei -30°C) mm
- 在x-/z方向Δ安装位置A：
- max. 69 (auch bei -30°C) mm
- 在y方向Ω安装位置A：
- max. 77 (auch bei -30°C) mm
- 在y方向Ω安装位置CÉD：
- max. 72 (auch bei -30°C) mm
- 安全切换距离sao：
- 在z方向Ω安装位置A Bib：
- min. 15 (9,5 mm bei -30°C) mm
- 在x方向Ω安装位置C：
- min. 10 (4,5 mm bei -30°C) mm
- 开关迟滞：
- 在z方向Ω安装位置A Bib：
- 1 ... 2 mm
- 在x方向Ω安装位置C：
- 1 ... 2 mm
