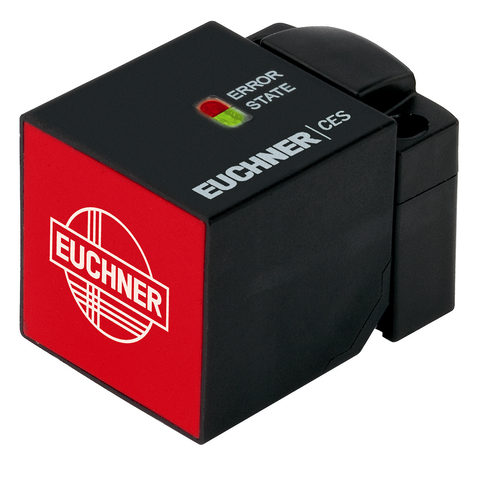

CES-AP-C01-AH-SB 111145
CES-AP-C01-AH-SB 111145基本信息
型号: CES-AP-C01-AH-SB
订货号: 111145
非接触式安全开关CES-AP-C01-。。。
- 带有集成评估电子设备的安全开关
- 无串联
- 跨电路监测
- 2安全输出（半导体输出）
- 类别4.PL e，符合EN ISO 13849-1
- M12连接器5引脚，引脚5未占用
- Unicode
CES-AP-C01-AH-SB 111145基本属性
净重：0.147 KG
CES-AP-C01-AH-SB 111145工作区域
- 重复性R：
- 根据EN 60947-5-2：
- <= 10
CES-AP-C01-AH-SB 111145电气连接值
- 保护：
- 外部（工作电压）：
- 0.25 ... 8 A
- 设计绝缘电压Ui：
- 300 V
- 设计抗震Uimp：
- 1.5 kV
- 工作电压DC：
- UB：
- 24 V DC -15% ... +15% verpolsicher, geregelt, Restwelligkeit < 5 %,PELV
- 通电时间：
- 安全输出：
- max. 400 ms
- EMC保护要求：
- gemäß EN IEC 60947-5-3
- 根据EN 60947-5-3的风险时间：
- max. 260 ms
- 防护等级：
- III
- 电流消耗：
- 用于空载输出：
- max. 50 mA
- 污染程度（外部，根据EN 60947-1）：
- 3
- ：

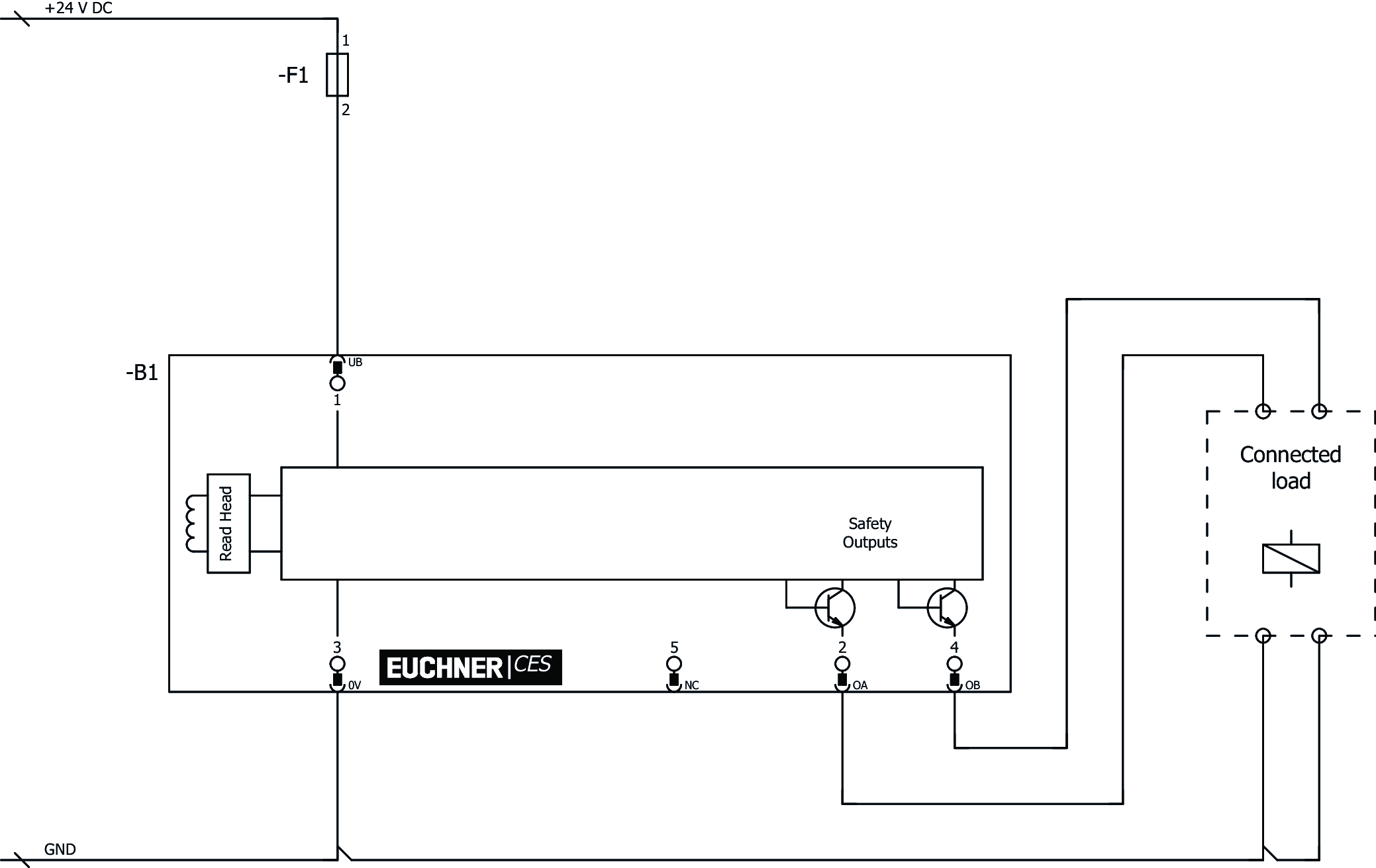

- Sicherheitsausgänge OA / OB
- 输出类型：
- Halbleiterausgänge, p-schaltend, kurzschlusssicher
- 输出电压：
- 高U（OA，OB）：
- UB-1.5 ... UB V DC
- 低U（OA，OB）：
- 0 ... 1 V DC
- 有条件设计短路电流：
- max. 100 A
- 差异时间：
- max. 10 ms
- 使用类别：
- DC-13：
- 24V 400mA
- 剩余电流Ir：
- max. 0.25 mA
- 开关电流：
- 每个安全输出：
- 1 ... 400 mA
- 测试脉冲持续时间：
- max. 0.4 ms
CES-AP-C01-AH-SB 111145机械值和环境
- 连接类型：
- M12-Steckverbinder, 5-polig, Pin 5 nicht belegt
- 拧紧力矩：
- 紧固螺钉：
- max. 1 Nm
- 待机延迟：
- 0.5 s
- 安装位置：
- beliebig
- 开关频率：
- max. 1 Hz
- 安装距离：
- min. 40 mm
- 抗冲击和振动：
- gemäß EN IEC 60947-5-3
- 保护类型：
- IP67
- 环境温度：
- -20 ... +55 °C
- 布料：
- 住房：
- Kunststoff, PBT
CES-AP-C01-AH-SB 111145混杂的
- 对于UL批准：：
- Betrieb nur mit UL-Class 2 Spannungsversorgung oder gleichwertigen Maßnahmen
CES-AP-C01-AH-SB 111145与执行机构CES-A-BDA-18-156935组合使用
- 通电距离：
- 19 mm
- 安全关闭距离sar：
- max. 45 mm
- 安全切换距离sao：
- min. 10 mm
- 安装距离：
- 开关迟滞：
- 1 ... 3 mm
CES-AP-C01-AH-SB 111145与执行机构CES-A-BPA-098775结合使用
- 通电距离：
- 22 mm
- 安全关闭距离sar：
- max. 58 mm
- 安全切换距离sao：
- min. 18 mm
- 安装距离：
- 开关迟滞：
- 1 ... 2 mm
CES-AP-C01-AH-SB 111145与执行机构CES-A-BBA-071840结合使用
- 通电距离：
- 18 mm
- 安全关闭距离sar：
- max. 45 mm
- 安全切换距离sao：
- min. 15 mm
- 安装距离：
- 开关迟滞：
- 1 ... 3 mm
CES-AP-C01-AH-SB 111145与执行机构CES-A-BRN-100251结合使用
- 通电距离：
- 27 mm
- 安全关闭距离sar：
- max. 75 mm
- 安全切换距离sao：
- min. 20 mm
- 安装距离：
- 开关迟滞：
- 3 mm
