VS XF700M03W12IP 11173091基本信息

型号: VS XF700M03W12IP

订货号: 11173091

视觉传感器
  • PROFINET和EtherNet/IP接口集成
  • FEX图像处理器
  • FEXLoc 360°位置跟踪
  • 灵活的结果链接
  • 下载VeriSens应用程序套件:www.bauer.com/vs-sw
VS XF700M03W12IP 11173091基本属性
VS XF700M03W12IP 11173091一般数据
决议:
752 × 480 px
传感器类型:
1/3″ CMOS, Monochrom
照明:
integriert, LED Weiß
LED等级:
Risikogruppe 1 (geringes Risiko, EN 62471:2008)
高分辨率模式:
Max. 50 Inspektionen pro Sekunde
高速模式(分辨率降低):
Max. 100 Inspektionen pro Sekunde
最小物体距离。:
50 mm
最大物体距离。:
450 mm
工作岗位(产品)数量:
≤ 255
每个作业的功能:
32
信号处理:
Baumer FEX® 4.0
错误图像存储器:
32
透镜:
12 mm
VS XF700M03W12IP 11173091电气数据
额定电压电源:
24 V ±25 %
额定电压电源(附加):
Class 2 nach NEC / Schutzklasse III
额定电压电源(信息):
Das Gerät ist für die Versorgung aus einer isolierten, begrenzten Energiequelle nach UL61010-1, 3. Auflage Abs. 9.4 oder einer begrenzten Energiequelle nach UL60950-1 oder Class 2 nach NEC vorgesehen.
功耗:
Max. 18 W (mit I/O)

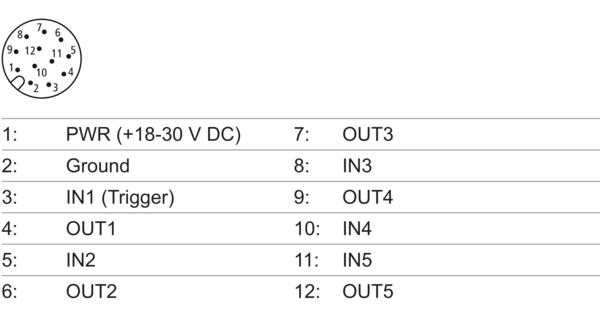

输入:
8 … 30 V (verpolgeschützt)
数字输入:
  • 5 Eingänge
  • Trigger
  • Jobauswahl
  • externer Teach
  • Drehgeber (CH-A, CH-B) 500 kHz
输出:
PNP Ipeak = 100 mA und Ieff = 50 mA (kurzschlussfest)
数字输出:
  • 5 Ausgänge
  • Pass / Fail
  • Flash Sync
  • Alarm
  • Bildtrigger erlaubt
  • Ergebnis gültig

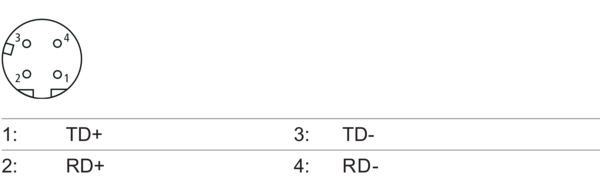

调试:
Ethernet (10BASE-T / 100BASE-TX)
过程接口:
  • PROFINET (CC-A)
  • EtherNet/IP™
  • TCP/UDP (Ethernet)
可视化:
konfigurierbares Web-Interface mit MultiViewer Funktion

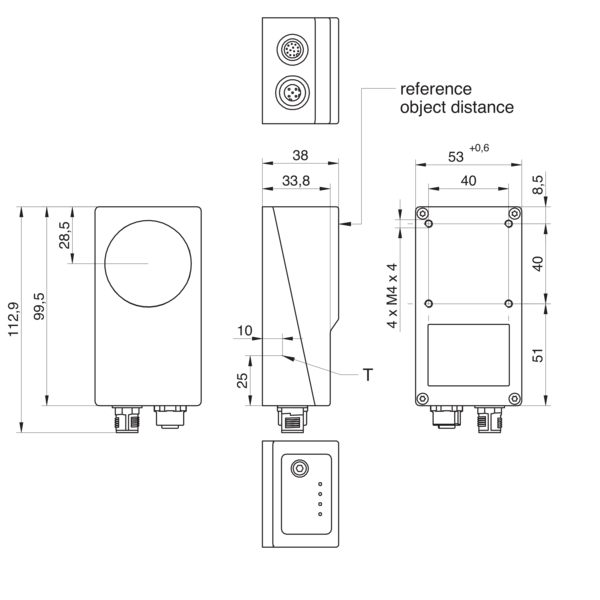

VS XF700M03W12IP 11173091机械数据
宽度:
53 mm
身高:
99,5 mm
深度:
38 mm
重量:
≤ 250 g
布料:
  • Gehäuse: Aluminium
  • Deckglas: PMMA
VS XF700M03W12IP 11173091环境条件
工作温度:
+5 … +60 °C @ T = Messpunkt
储存温度:
-20 … +70 °C
湿度:
0 … 90 % (nicht kondensierend)
保护类型:
IP 67
振动荷载:
  • IEC 60068-2-6
  • IEC 60068-2-64
机械抗冲击性:
EN 60068-2-27
VS XF700M03W12IP 11173091功能测试
位置跟踪:
  • Lagenachführung an Konturen
  • Lagenachführung an Kanten
  • Lagenachführung am Kreis
  • Lagenachführung an Textzeile
几何学:
  • Abstand
  • Kreis
  • Winkel
  • Kanten zählen
  • Punktposition
  • Kantenverlauf
特性比较:
  • Konturpunkte zählen
  • Konturvergleich
  • Helligkeit
  • Kontrast
  • Flächengrösse
  • Flächen zählen
  • Mustervergleich
  • Objektpositionen finden
VS XF700M03W12IP 11173091一致性
一致性:
  • CE
  • RoHS
  • KC (R-REI-BkRR-VeriSens-IP)
  • UL
VS XF700M03W12IP 11173091非易失性存储器
闪存大小:
2000 Mbit Flash S34ML02G100BHI0000
