Baumer VS XC700M20X00IP 11173083 视觉传感器

VS XC700M20X00IP
VS XC700M20X00IP
VS XC700M20X00IP
VS XC700M20X00IP
VS XC700M20X00IP
VS XC700M20X00IP
VS XC700M20X00IP
型号: VS XC700M20X00IP
订货号: 11173083
视觉传感器
  • PROFINET和EtherNet/IP接口集成
  • FEX图像处理器
  • FEXLoc 360°位置跟踪
  • 灵活的结果链接
  • 集成VeriFlash闪存控制器

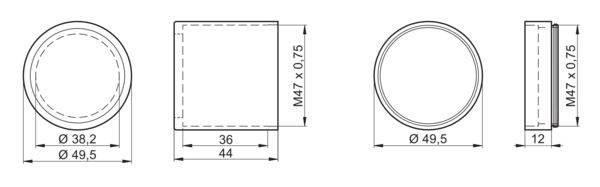

  • VeriSens XC Tube包含在交付中
  • 下载VeriSens应用程序套件:www.bauer.com/vs-sw

Baumer VS XC700M20X00IP 11173083 视觉传感器 基本属性

Baumer VS XC700M20X00IP 11173083 视觉传感器 一般数据

决议:
1600 × 1200 px
传感器类型:
1/1.8″ CCD, Monochrom
照明:
extern, als Zubehör erhältlich
照明连接:
direkt (integrierter VeriFlash® Blitzcontroller)
高分辨率模式:
Max. 21 Inspektionen pro Sekunde
High Speed Mode (Reduzierte Auflösung):
Max. 35 Inspektionen pro Sekunde
Anzahl der Jobs (Produkte):
≤ 255
每个作业的功能:
32
信号处理:
Baumer FEX® 4.0
错误图像存储器:
4
透镜:
C-Mount

Baumer VS XC700M20X00IP 11173083 视觉传感器 电气数据

额定电压电源:
24 V ±25 %
Nennspannungsversorgung (Zusatz):
Class 2 nach NEC / Schutzklasse III
Nennspannungsversorgung (Info):
Das Gerät ist für die Versorgung aus einer isolierten, begrenzten Energiequelle nach UL61010-1, 3. Auflage Abs. 9.4 oder einer begrenzten Energiequelle nach UL60950-1 oder Class 2 nach NEC vorgesehen.
功耗:
Max. 42 W (mit I/O und Beleuchtung)
输入:
8 … 30 V (verpolgeschützt)
数字输入:
  • 5 Eingänge
  • Trigger
  • Jobauswahl
  • externer Teach
  • Drehgeber (CH-A, CH-B) 500 kHz
输出:
PNP Ipeak = 100 mA und Ieff = 50 mA (kurzschlussfest)
数字输出:
  • 5 Ausgänge
  • Pass / Fail
  • Flash Sync
  • Alarm
  • Bildtrigger erlaubt
  • Ergebnis gültig
调试:
Ethernet (10BASE-T / 100BASE-TX)
过程接口:
  • PROFINET (CC-A)
  • EtherNet/IP™
  • TCP/UDP (Ethernet)
可视化:
konfigurierbares Web-Interface mit MultiViewer Funktion

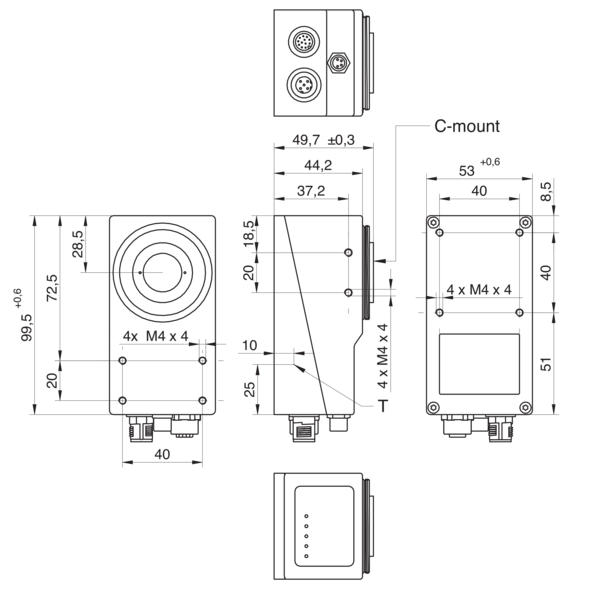

Baumer VS XC700M20X00IP 11173083 视觉传感器 机械数据

宽度:
53 mm (ohne Objektiv/Tube)
身高:
99,5 mm (ohne Objektiv/Tube)
深度:
49,8 mm (ohne Objektiv/Tube)
重量:
≤ 300 g (ohne Objektiv/Tube)
布料:
  • Gehäuse: Aluminium
  • Deckglas XC Tube: PMMA

Baumer VS XC700M20X00IP 11173083 视觉传感器 环境条件

工作温度:
+5 … +55 °C @ T = Messpunkt
储存温度:
-20 … +70 °C
湿度:
0 … 90 % (nicht kondensierend)
保护类型:
IP 67 (mit Tube)
振动荷载:
  • IEC 60068-2-6
  • IEC 60068-2-64
机械抗冲击性:
EN 60068-2-27

Baumer VS XC700M20X00IP 11173083 视觉传感器 功能测试

位置跟踪:
  • Lagenachführung an Konturen
  • Lagenachführung an Kanten
  • Lagenachführung am Kreis
  • Lagenachführung an Textzeile
几何学:
  • Abstand
  • Kreis
  • Winkel
  • Kanten zählen
  • Punktposition
  • Kantenverlauf
特性比较:
  • Konturpunkte zählen
  • Konturvergleich
  • Helligkeit
  • Kontrast
  • Flächengrösse
  • Flächen zählen
  • Mustervergleich
  • Objektpositionen finden

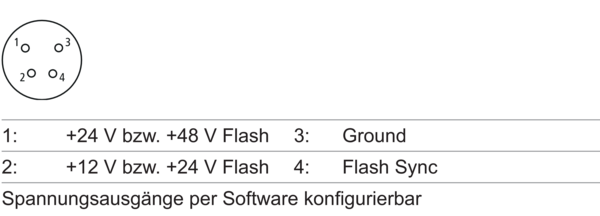

Baumer VS XC700M20X00IP 11173083 视觉传感器 集成闪存控制器

紧张:
  • 12 V oder 24 V (permanent)
  • 24 V oder 48 V (gepulst)
电:
  • Imax = 800 mA bei 24 V (permanent) (±10 %, mind. ± 100 mA, bei 25 °C)
  • Imax = 4 A bei 48 V (gepulst) (+10/-20 %, mind. ± 100 mA, bei 25 °C)
闪光时间:
Max. 1 ms (Duty Cycle max. 1:10)

Baumer VS XC700M20X00IP 11173083 视觉传感器 一致性

一致性:
  • CE
  • RoHS
  • KC (R-R-BkR-VeriSens-XC-IP)
  • UL recognized

Baumer VS XC700M20X00IP 11173083 视觉传感器 非易失性存储器

闪存大小:
2000 Mbit Flash S34ML02G100BHI0000
