Baumer VLXT-06M.I 11701258 LX系列工业相机

VLXT-06M.I
VLXT-06M.I
VLXT-06M.I
VLXT-06M.I
型号: VLXT-06M.I
订货号: 11701258
LX系列工业相机
  • 800×620像素
  • 索尼IMX426
  • 1/1.7〃CMOS
  • 1609帧/秒
  • 10 GigE

Baumer VLXT-06M.I 11701258 LX系列工业相机 基本属性

Baumer VLXT-06M.I 11701258 LX系列工业相机 传感器数据

传感器:
Sony IMX426 Gen3
单色/彩色:
Mono
传感器类型:
1/1.7″ CMOS
快门模式:
Global shutter
决议:
800 × 620 px
像素大小:
9 × 9 µm
暴露时间:
0,001 … 60000 ms

Baumer VLXT-06M.I 11701258 LX系列工业相机 Datenqualität (EMVA 1288 typical)

暗噪波:
22,18 e-
饱和容量:
100574 e-
动态范围:
72,5 dB
信噪比:
50 dB
量子效率:
73,3 % @ 536 nm

Baumer VLXT-06M.I 11701258 LX系列工业相机 图像捕获格式

Bildformate, Bildrate Schnittstelle max.:
  • Full Frame, 800 × 620 px, max. 1609 fps
  • Binning 2×2, 400 × 310 px, max. 1609 fps
  • Binning 2×1, 400 × 620 px, max. 1609 fps
  • Binning 1×2, 800 × 310 px, max. 1609 fps
Bildformate, Bildrate Bildaufnahme max. (Burst Mode):
Full Frame, 800 × 620 px, max. 1610 fps
像素格式:
  • Mono8
  • Mono10
  • Mono12
  • Mono12 Packed

Baumer VLXT-06M.I 11701258 LX系列工业相机 图像处理

模拟控制:
  • Gain (0 … 48 dB)
  • Offset (0 … 255 LSB 12 Bit)
颜色模型:
Mono

Baumer VLXT-06M.I 11701258 LX系列工业相机 摄像头功能

基本功能:
  • Exposure
  • Gain / Color Gain
  • Trigger / Exposure Active (Flash)
  • Binning 2x2
  • Partial Scan
  • Offset
  • Free Running Mode (Live Bild)
  • Multi ROI
自动功能:
  • Exposure Auto
  • Gain Auto
图像预处理:
  • Image Flipping (X/Y)
  • LUT / Gamma
  • Shading Correction
  • High Dynamic Range (HDR)
  • Edge Sharpening
  • Noise Reduction
图像采集接口:
  • Burst Mode
  • Adjustable Framerate
  • Short Exposure Time Enable
  • Device Link Throughput Limit
  • Interner Bildspeicher
同步:
  • Free running
  • Trigger
触发器源:
  • Hardware
  • Software
  • ActionCommand
触发器延迟:
0 … 2 sec, Nachverfolgung und Speicherung von bis zu 256 Trigger Signalen
进程同步:
  • Events
  • Timer
  • Trigger Delay
  • Debouncer
  • Counter
  • Sequencer
  • Trigger via Action CMD (GigE)
  • Action CMD Request ID
  • Trigger ID inside Chunk
  • Additional Output Modes (e.g. Trigger Ready)
  • PWM (PWM Duration / PWM Duty Cycle)
  • Selectable Output format (e.g. Tri State, Push Pull)
  • Chunk data inside transferred image
  • Encoder support via Counter End trigger source
  • 4 Power-Ausgänge mit bis zu 120 W (max. 48 V / 2,5 A)
时间同步IEEE 1588:
  • IEEE 1588 / Master and Slave function
  • IEEE 1588 / Scheduled Action CMD
  • IEEE 1588 / Synchronized Acquisition Framerate
其他功能:
  • User Set
  • Integrated temperature sensor
  • Readable additional information (e.g. sensor information)
  • Save Custom Data
镜头控制:
Corning Flüssiglinse
序列器:
Automatisierte Bildserienaufnahme unter Anwendung verschiedener Parametersätze
序列器参数:
  • Belichtungszeit
  • Verstärkungsfaktor
  • Ausgang
  • ROI Offset x
  • ROI Offset y
内部图像存储:
  • 1024 MB
  • 78 Bilder (Trigger Mode)
  • 1 Bild (Free Running Mode)

Baumer VLXT-06M.I 11701258 LX系列工业相机 接口

数据接口:
10 Gigabit Ethernet, Übertragungsrate 10000 Mbits/sec, Gigabit Ethernet, Übertragungsrate 1000 Mbits/sec, Fast Ethernet, Übertragungsrate 100 Mbits/sec, Connector: M12 / 8-pol x-coded (SACC-CI-M12FS-8CON-L180-10G)
过程接口:
M12 / 12 pins a-coded (SACC-CI-M12MS-12CON-L180)
电源:
via M12/12 pins a-coded

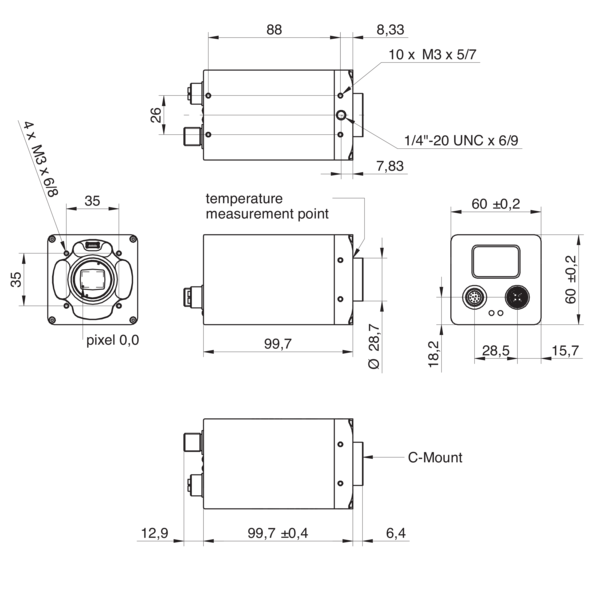

Baumer VLXT-06M.I 11701258 LX系列工业相机 机械数据

镜头支架:
C-Mount
宽度:
60 mm
身高:
60 mm
深度:
99,7 mm
重量:
≤ 485 g
布料:
Aluminium

Baumer VLXT-06M.I 11701258 LX系列工业相机 电气数据

工作电压范围+Vs:
19,2 … 28,8 V (externe Stromversorgung)
功耗:
Ca. 11,1 W @ 24 VDC und 1578,0 fps

Baumer VLXT-06M.I 11701258 LX系列工业相机 非易失性存储器

闪存大小:
128 kB

Baumer VLXT-06M.I 11701258 LX系列工业相机 环境条件

工作温度:
0 … +60 ° @ T = Messpunkt
湿度:
10 … 90 % (nicht kondensierend)
保护类型:
  • IP 40
  • IP 54 (mit montiertem Tubus und Kabel)
  • IP 65 (mit montiertem Tubus und Kabel)
  • IP 67 (mit montiertem Tubus und Kabel)

Baumer VLXT-06M.I 11701258 LX系列工业相机 数字输入和输出

线:
  • 2 Eingänge
  • 4 Power-Ausgänge mit Pulsweitenmodulation (PWM) (max. 48 V / max. 2,5 A)
  • RS232

Baumer VLXT-06M.I 11701258 LX系列工业相机 一致性

一致性:
  • CE
  • RoHS
  • EAC
  • KC (R-R-BkR-VLXT-71MI)
  • UL recognized
