Baumer VLG-22M 11099359 VisiLine系列工业相机
型号: VLG-22M
订货号: 11099359
VisiLine系列工业相机
- 2040×1084像素
- ams（CMOSIS）CMV2000
- 2/3〃CMOS
- 每秒55帧
- 千兆以太网
Baumer VLG-22M 11099359 VisiLine系列工业相机 基本属性
Baumer VLG-22M 11099359 VisiLine系列工业相机 传感器数据
- 传感器：
- ams (CMOSIS) CMV2000
- 单色/彩色：
- Mono
- 传感器类型：
- 2/3″ CMOS
- 快门模式：
- Global shutter
- 决议：
- 2040 × 1084 px
- 像素大小：
- 5.5 × 5.5 µm
- 暴露时间：
- 0,015 … 1000 ms
Baumer VLG-22M 11099359 VisiLine系列工业相机 Datenqualität (EMVA 1288 typical)
- 暗噪波：
- 15,3 e-
- 饱和容量：
- 10525 e-
- 动态范围：
- 56,5 dB
- 信噪比：
- 40,2 dB
- 量子效率：
- 73 % @ 536 nm
Baumer VLG-22M 11099359 VisiLine系列工业相机 图像捕获格式
- Bildformate, Bildrate Schnittstelle max.：
- Full Frame, 2040 × 1084 px, max. 55 fps
- 像素格式：
- Mono8
- Mono12
- Mono12 Packed
Baumer VLG-22M 11099359 VisiLine系列工业相机 图像处理
- 模拟控制：
- Gain (0 … 8 dB)
- Offset (0 … 255 LSB 12 Bit)
- 颜色模型：
- Mono
Baumer VLG-22M 11099359 VisiLine系列工业相机 摄像头功能
- 同步：
- Free running
- Trigger
- 触发器源：
- Hardware
- Software
- ActionCommand
- 触发器延迟：
- 0 … 2 sec, Nachverfolgung und Speicherung von bis zu 512 Trigger Signalen
- 序列器：
- Automatisierte Bildserienaufnahme unter Anwendung verschiedener Parametersätze
- 序列器参数：
- Belichtungszeit
- Verstärkungsfaktor
- Ausgang
- ROI Offset x
- ROI Offset y
- 数字输入：
- 1 Eingang
- 数字输出：
- 3 Ausgänge
- 内部图像存储：
- 120 MB
Baumer VLG-22M 11099359 VisiLine系列工业相机 接口
- 数据接口：
- Gigabit Ethernet, Übertragungsrate 1000 Mbits/sec, Fast Ethernet, Übertragungsrate 100 Mbits/sec, Steckverbinder: 8P8C Modular Jack (RJ45), verschraubbar
- 过程接口：
- SACC-DSI-M8FS-3CON-M10-L180 SH
- 电源：
- SACC-DSI-M 8MS-6CON-L180 SH

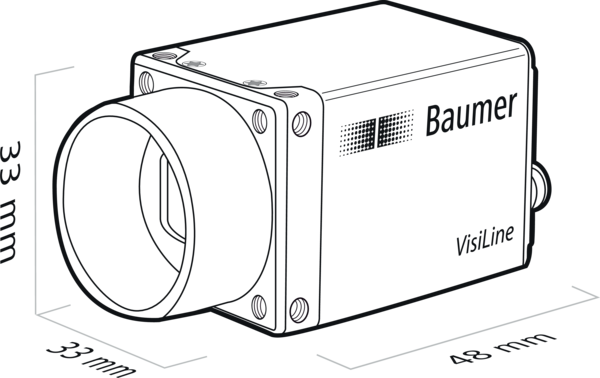

Baumer VLG-22M 11099359 VisiLine系列工业相机 机械数据
- 镜头支架：
- C-Mount
- 宽度：
- 33 mm
- 身高：
- 33 mm
- 深度：
- 48 mm
- 重量：
- ≤ 150 g
- 布料：
- Zinkdruckguss, vernickelt, IP 40
Baumer VLG-22M 11099359 VisiLine系列工业相机 电气数据
- 工作电压范围+Vs：
- 12 … 24 V (externe Stromversorgung)
- 36 … 57 V (Power over Ethernet)
- 功耗：
- Ca. 3,5 W @ 12 VDC und 55,0 fps
- Ca. 3,8 W @ 48 VDC (PoE) und 55,0 fps
Baumer VLG-22M 11099359 VisiLine系列工业相机 非易失性存储器
- 闪存大小：
- 128 kB
Baumer VLG-22M 11099359 VisiLine系列工业相机 环境条件
- 工作温度：
- +5 … +50 °C
- 湿度：
- 10 … 90 % (nicht kondensierend)
- 保护类型：
- IP 40
Baumer VLG-22M 11099359 VisiLine系列工业相机 数字输入和输出
- 线：
- 1 Eingang
- 3 Ausgänge
Baumer VLG-22M 11099359 VisiLine系列工业相机 一致性
- 一致性：
- CE
- RoHS
