Baumer VCXU-15M 11182972 工业相机
型号: VCXU-15M
订货号: 11182972
工业相机
- 1440×1080像素
- 索尼IMX273
- 1/2.9〃CMOS
- 224帧/秒
- USB 3.0
Baumer VCXU-15M 11182972 工业相机 基本属性
Baumer VCXU-15M 11182972 工业相机 传感器数据
- 传感器：
- Sony IMX273 Gen2
- 单色/彩色：
- Mono
- 传感器类型：
- 1/2.9″ CMOS
- 快门模式：
- Global shutter
- 决议：
- 1440 × 1080 px
- 像素大小：
- 3,45 × 3,45 µm
- 暴露时间：
- 0,001 … 60000 ms
Baumer VCXU-15M 11182972 工业相机 Datenqualität (EMVA 1288 typical)
- 暗噪波：
- 2,07 e-
- 饱和容量：
- 9328 e-
- 动态范围：
- 70,7 dB
- 信噪比：
- 39,7 dB
- 量子效率：
- 65,3 % @ 536 nm
Baumer VCXU-15M 11182972 工业相机 图像捕获格式
- Bildformate, Bildrate Schnittstelle max.：
- Full Frame, 1440 × 1080 px, max. 225 fps
- Binning 2×2, 720 × 540 px, max. 500 fps
- Binning 2×1, 720 × 1080 px, max. 225 fps
- Binning 1×2, 1440 × 540 px, max. 225 fps
- Bildformate, Bildrate Bildaufnahme max. (Burst Mode)：
- Full Frame, 1440 × 1080 px, max. 227 fps
- 像素格式：
- Mono8
- Mono10
- Mono12
- Mono12 Packed
Baumer VCXU-15M 11182972 工业相机 图像处理
- 模拟控制：
- Gain (0 … 48 dB)
- Offset (0 … 255 LSB 12 Bit)
- 颜色模型：
- Mono
Baumer VCXU-15M 11182972 工业相机 摄像头功能
- 基本功能：
- Exposure
- Trigger / Exposure Active (Flash)
- Binning 2x2
- Partial Scan
- Offset
- Free Running Mode (Live Bild)
- Gain
- 自动功能：
- Exposure Auto
- Gain Auto
- 图像预处理：
- Image Flipping (X/Y)
- LUT / Gamma
- 图像采集接口：
- Burst Mode
- Adjustable Framerate
- Short Exposure Time Enable
- Device Link Throughput Limit
- Interner Bildspeicher
- 同步：
- Free running
- Trigger
- 触发器源：
- Hardware
- Software
- 触发器延迟：
- 0 … 2 sec, Nachverfolgung und Speicherung von bis zu 256 Trigger Signalen
- 进程同步：
- Events
- Timer
- Trigger Delay
- Debouncer
- Counter
- Sequencer
- Trigger via Action CMD (GigE)
- Additional Output Modes (e.g. Trigger Ready)
- Chunk data inside transferred image
- Encoder support via Counter End trigger source
- 其他功能：
- User Set
- Integrated temperature sensor
- Readable additional information (e.g. sensor information)
- Save Custom Data
- 内部图像存储：
- 428 MB
- 96 Bilder (Trigger Mode)
- 1 Bild (Free Running Mode)
Baumer VCXU-15M 11182972 工业相机 接口
- 数据接口：
- USB 3.0, Transfer Rate 5000 Mbits/sec, Connector: USB 3.0 Micro B
- 过程接口：
- M8 / 8 pins (SACC-DSI-M8MS-8CON-M8-L180)
- 电源：
- via USB 3.0 Schnittstelle

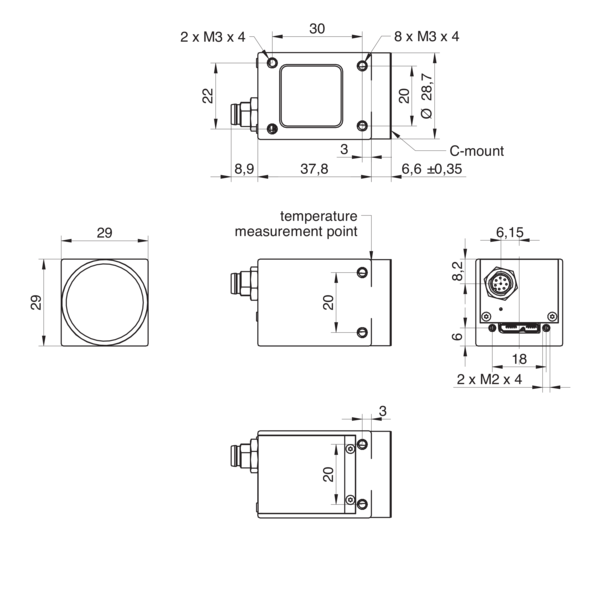

Baumer VCXU-15M 11182972 工业相机 机械数据
- 镜头支架：
- C-Mount
- 宽度：
- 29 mm
- 身高：
- 29 mm
- 深度：
- 38 mm
- 重量：
- ≤ 90 g
- 布料：
- Zinkdruckguss, Einbrennlack (bis 02-2020 vernickelt), IP 40
Baumer VCXU-15M 11182972 工业相机 电气数据
- 功耗：
- Ca. 3,1 W @ 225 fps
- 工作电压：
- 5 VDC (via USB3.0 Schnittstelle)
Baumer VCXU-15M 11182972 工业相机 非易失性存储器
- 闪存大小：
- 128 kB
Baumer VCXU-15M 11182972 工业相机 环境条件
- 工作温度：
- 0 … +65 °C @ T = Messpunkt
- 储存温度：
- -20 … +70 °C
- 湿度：
- 10 … 90 % (nicht kondensierend)
- 保护类型：
- IP 40 (mit montiertem Objektiv und Kabel)
Baumer VCXU-15M 11182972 工业相机 数字输入和输出
- 线：
- 1 Eingang
- 1 Ausgang
- 2 konfigurierbare Ein-/Ausgänge
Baumer VCXU-15M 11182972 工业相机 一致性
- 一致性：
- CE
- RoHS
- EAC
- BIS-CRS (R-41207004)
